oleg707 26.04.2016 22:05

Цитата:

Сообщение от Az0m@ (Сообщение 359251)
а где нашли эту хрень? ибо в наших краях не смогли даже аналог подобрать.. в каких нить материнских платах такие есть?

судя по фотографиям они отсутствуют на плате, не?

5целых6 или 5или6В?

судя по фоткам одна из них p3055ld, а вторя PHD78NQ. они аналоги друг другу получается?

PHD78NQ - можно ставить любой n-channel, на любой материнке они есть. Я ставил из того, что было.

5,6 - 5v1 5v6 - стандартный ряд стабилитронов. Причём я думал, что ставлю 5,1В а оказалось 5,6В. Нужны больше для спокойствия. На kiw3312s на плате есть стабилитрон по выходу, 5,1В, на каждый канал.

Керамика припаяна с другой стороны, можно не ставить, стабильнее питание с ними - мееелкие пульсации гасить.

ITS

Вообще подобные ITS-ки стоЯт в бмв X5-X6 в блоке света, только управление по I2C там используют.

Az0m@ 27.04.2016 22:11

Цитата:

Сообщение от oleg707 (Сообщение 359254)

Вообще подобные ITS-ки стоЯт в бмв X5-X6 в блоке света, только управление по I2C там используют.

у вас стоит BTS724G
я у себя смог найти только такую - BTS724 без приставки G... подойдет ли?

oleg707 27.04.2016 22:14

еще фотки, спишите номиналы и выложите здесь списком, плиз.
фото 5 ориг

oleg707 27.04.2016 22:20

Цитата:

Сообщение от Az0m@ (Сообщение 359332)
у вас стоит BTS724G
я у себя смог найти только такую - BTS724 без приставки G... подойдет ли?

а де вы нашли без Г ? я не нашёл и тут тоже не нашел
Пробуйте, должно пойти это ж почти обычный выключатель.

Az0m@ 28.04.2016 00:17

Цитата:

Сообщение от oleg707 (Сообщение 359335)
а де вы нашли без Г ? я не нашёл и тут тоже не нашел
Пробуйте, должно пойти это ж почти обычный выключатель.

да мне предложили такую под заказ привезти.. мол они выходили до модели с приставкой G
Цитата:

Сообщение от oleg707 (Сообщение 359237)
С5 и С6 – 0,1 керамика

0,1 мкФ - прально понимаю?
Цитата:

Сообщение от oleg707 (Сообщение 359334)
еще фотки, спишите номиналы и выложите здесь списком, плиз.

на днях постараюсь разгрести и выложить списочек

oleg707 28.04.2016 12:08

Цитата:

0,1 мкФ - прально понимаю?
да прально, там можно от балды половину ставить в принципе.

Furai2014 29.04.2016 23:02

Здравствуйте! А подойдет вместо PHD78NQ такой http://www.a-power.com.tw/files/AP_P...e/AP9T15GH.pdf ?

oleg707 30.04.2016 00:03

Цитата:

Сообщение от Furai2014 (Сообщение 359464)
Здравствуйте! А подойдет вместо PHD78NQ такой http://www.a-power.com.tw/files/AP_P...e/AP9T15GH.pdf ?

да, я вообще любой N-канал ставил, работают.

Az0m@ 01.05.2016 22:53

Цитата:

Сообщение от Az0m@ (Сообщение 359189)
P.S. прошу проверить и дополнить пжлста:
C1 – 47мкФ 25В
С2 – 1000мкФ 16В
С3 – 2200мкФ 10В
С4 – 1000мкФ 10В
С5 и С6 – СМД 0,1 мкФ
С7 – 220мкФ 16В
С8 – СМД 47мкФ 16В (1210)
С11 – СМД 157мкФ 16В (1812)
D1,D2,D3,D7,D8,D9 – СМД диоды
D4,D5,D6 – стабилитроны 5,6 В
Q1,Q2 - PHD78NQ либо другой N-канальный аналог
Q3 - j245 либо другой P-канальный аналог
R1,R11,R13,R17,R18 – СМД 1кОм (102)
R2,R4 – СМД 22кОм (223)
R3,R5,R7,R8 – СМД 47кОм (473)
R6 - СМД 100Ом (101) - Это для запуска БП от центрального замка (сигналки )
R10,R12,R16 - СМД 2кОм (202)
R14 - СМД 470кОм (474)
R15 - СМД 10кОм (103)
Rxверх - СМД 220кОм (224) 2шт.
Rxниз - СМД 330кОм (334) 2шт.
R9 – отсутствует
U2 - ITS716G или BTS724G либо аналоги
Ну и естественно сам доработанный стабилизатор kiw3312s и андурино нано

пока сам в процессе сборки -))

oleg707 02.05.2016 00:14

Цитата:

Ну и естественно сам стабилизатор kiw3312s
необходимо ПЕРЕДЕЛАТЬ, как в 3й версии (выкинуть резак).

R6 101 же! Я фотки выкладывал блока готового для чего?

oleg707 02.05.2016 00:18

Цитата:

Сообщение от Az0m@ (Сообщение 359556)
пока сам в процессе сборки -))

неправильная технология, имхо. я сначала травил одну сторону у тебя это 1 фото, ( другая заклеена скотчем) сверлил дырки и по ним синхронизировал другую сторону. иначе очень большое смещение при ЛУТ может получится.
И дырки переходных отверстий от бумаги надо освобождать.

Az0m@ 02.05.2016 13:20

Цитата:

Сообщение от oleg707 (Сообщение 359558)
необходимо ПЕРЕДЕЛАТЬ, как в 3й версии (выкинуть резак).

R6 101 же! Я фотки выкладывал блока готового для чего?

мона ссылку на пост где описывается сие переделка?
по R6 чутка ошибся, но не страшно же -)) мало кто это реализовывал -))))
а про переделку кис3312 я чет совсем упустил

oleg707 02.05.2016 16:24

Цитата:

Сообщение от Az0m@ (Сообщение 359577)
мона ссылку на пост где описывается сие переделка?
по R6 чутка ошибся, но не страшно же -)) мало кто это реализовывал -))))
а про переделку кис3312 я чет совсем упустил

R6 нужен для защиты, если пробьёт один из диодов либо по acc, либо по сигнализации, реально его можно не ставить. По переделке кив поищи в начале этой темы, мне сейчас с мобильного интернета неудобно. Вроде бы в проекте про 3 версию в самом файлике описано. Только там прогу для просмотра ставить надо, splan вроде.

Az0m@ 03.05.2016 00:10

Цитата:

Сообщение от Az0m@ (Сообщение 359189)
P.S. прошу проверить и дополнить пжлста:
C1 – 47мкФ 25В
С2 – 1000мкФ 16В
С3 – 2200мкФ 10В
С4 – 1000мкФ 10В
С5 и С6 – СМД 0,1 мкФ
С7 – 220мкФ 16В
С8 – СМД 47мкФ 16В (1210)
С11 – СМД 157мкФ 16В (1812)
D1,D2,D3,D7,D8,D9 – СМД диоды
D4,D5,D6 – стабилитроны 5,6 В
Q1,Q2 - PHD78NQ либо другой N-канальный аналог
Q3 - j245 либо другой P-канальный аналог
R1,R11,R13,R17,R18 – СМД 1кОм (102)
R2,R4 – СМД 22кОм (223)
R3,R5,R7,R8 – СМД 47кОм (473)
R6 - СМД 100Ом (101) - Это для запуска БП от центрального замка (сигналки )
R16 - СМД 2кОм (202)
R14 - СМД 470кОм (474)
R10,R12,R15 - СМД 10кОм (103)
Rxверх - СМД 220кОм (224) 2шт.
Rxниз - СМД 330кОм (334) 2шт.
R9 – отсутствует
U2 - ITS716G или BTS724G либо аналоги
Ну и естественно сам доработанный стабилизатор kiw3312s и андурино нано

вроде всё
Цитата:

Сообщение от oleg707 (Сообщение 359559)
неправильная технология, имхо. я сначала травил одну сторону у тебя это 1 фото, ( другая заклеена скотчем) сверлил дырки и по ним синхронизировал другую сторону. иначе очень большое смещение при ЛУТ может получится.
И дырки переходных отверстий от бумаги надо освобождать.

первый раз в жизни собираю плату полностью сам... вроде нормально получилось. стравливал сразу обе стороны. вторую сторону при ЛУТ совмещал по двум крайним отверстиям по диагонали. новичкам наверно везет -)))

Az0m@ 03.05.2016 14:08

Вложений: 1
Oleg, по фоткам я не узрел третьего стабилитрона... он не обязателет?

в процессе сборки... без косяков не обошлось. KIW в 5ой версии сильно греются?

oleg707 03.05.2016 20:18

Цитата:

Сообщение от Az0m@ (Сообщение 359670)
Oleg, по фоткам я не узрел третьего стабилитрона... он не обязателет?

в процессе сборки... без косяков не обошлось. KIW в 5ой версии сильно греются?

ХА! я, оказывается, без стабилитронов езжу! Только встроенные на киве 5V1.

Ты НАХРЕНА KIW3312s наоборот вывернул?!:shok: это ж фишка 3й версии, и то необязательная. На 5й такое не прокатит - нужно паять на родные ноги! Фото пересмотри, что ли. Греется несильно, теплые дросселя, градусов 40.

Еще канифоли не жалей, потом растворителем или бензином отмоешь, вместе с краской на диодах ;) . А если канифоль чистая(без химии), то и с ней ездить можно ( как я, годами )))


Кажись дошло! ты плату зеркально сделал :big:

oleg707 03.05.2016 20:42

написал здоровенный пост, а он не сохранился на сайте

написал здоровенный пост, а он не сохранился на сайте. Посему так тому и быть. Выдрал из истории буфера обменя отрывки, тоже будут полезны.



Iic / I2C 1602

chrome

ru.aliexpress.com/item/IIC-I2C-1602-Blue-Backlight-LCD-Display-Module-For-Arduino-1PC-1-5-Inch-TFT-LCD/32444221559.html

chrome

http://ru.aliexpress.com/item/IIC-I2...444221559.html

chrome

, на которую можно выводить всё, что угодно из программы блока.


chrome

24-контактный ATX разъем 24 - pin 90

chrome

http://ru.aliexpress.com/item/1PCS-2...595328271.html

chrome

ATX-20-Pin-to-24-Pin-Power-Supply-Female-to-Male-Adapter

chrome

http://g02.a.alicdn.com/kf/HTB1SQpRL...pg_640x640.jpg

chrome

atx 20 pin power supply to 24 pin

chrome

http://g02.a.alicdn.com/kf/HTB18VXDL...pg_640x640.jpg

chrome

ru.aliexpress.com/item/newMini-Android-TV-Box-Bluetooth-Media-Player-Smart-TV-Receiver-Stick-free-shipping/32503990095.html?spm=2114.03010208.3.2.hH456b&ws_ab_test=searchweb201556_0,searchweb201602_1_100 37_10017_10034_10021_507_10022_10032_10009_10020_1 0008_10018_10019,searchweb201603_1&btsid=908046b0-2d3e-4716-90b3-ce33cf129d5c

chrome

http://ru.aliexpress.com/item/newMin...3-ce33cf129d5c

chrome

штекер, чтобы не резать блок питания компа

Az0m@ 03.05.2016 21:31

Цитата:

Сообщение от oleg707 (Сообщение 359719)
ХА! я, оказывается, без стабилитронов езжу! Только встроенные на киве 5V1.
:big:

ну два из них вроде на месте не? со стороны KIW припаяны...
Цитата:

Сообщение от oleg707 (Сообщение 359719)
Кажись дошло! ты плату зеркально сделал :big:

именно... мозг сломал когда сперва не мог догнать почему детальки не совсем как у тебя по фотке ложатся -)))

oleg707 03.05.2016 21:40

Цитата:

Сообщение от Az0m@ (Сообщение 359724)
ну два из них вроде на месте не? со стороны KIW припаяны...

это керамические кондёры мелкие, параллельно им стабилитроны и надо ставить.

Az0m@ 03.05.2016 23:47

Вложений: 1
Цитата:

Сообщение от oleg707 (Сообщение 359728)
это керамические кондёры мелкие, параллельно им стабилитроны и надо ставить.

такс.... а кондеры эти вроде на схемах нету... откуда они?

oleg707 04.05.2016 12:32

Цитата:

Сообщение от Az0m@ (Сообщение 359734)
такс.... а кондеры эти вроде на схемах нету... откуда они?

с5 с6

Az0m@ 11.05.2016 10:58

Oleg, вместо С11 можно ли использовать кондер большей или меньшей емкости? я просто смог найти у себя только 100 и 220мкФ..

oleg707 11.05.2016 14:06

Цитата:

Сообщение от Az0m@ (Сообщение 360347)
Oleg, вместо С11 можно ли использовать кондер большей или меньшей емкости? я просто смог найти у себя только 100 и 220мкФ..

можно, он для сглаживания импульсных помех. Можно его вообще не ставить - будет работать.

YAM1966 11.05.2016 15:25

Вложений: 2
oleg707, схемку то подправьте, в плане нарисованных диодов в полевиках :spiteful:
Вложение 43714Вложение 43712
А некоторые так и поставят как на схеме.

oleg707 11.05.2016 23:58

Цитата:

Сообщение от YAM1966 (Сообщение 360383)
oleg707, схемку то подправьте, в плане нарисованных диодов в полевиках :spiteful:
Вложение 43714Вложение 43712
А некоторые так и поставят как на схеме.

гы, знаю ))) лень :blush:))) Верить печатке и фоткам )))
Вот кто подправит, тогда и выложу.

Az0m@ 12.05.2016 16:38

Вложений: 2
потихоньку продвигаемся. жду доставки андурино и микруху.

oleg707 12.05.2016 22:43

Цитата:

Сообщение от Az0m@ (Сообщение 360509)
потихоньку продвигаемся. жду доставки андурино и микруху.

kiw3312s доработай и можешь его проверять - подай +-12В прямо на него, в первый раз через лампочку можешь 5W. Припоя много, канифоли мало.
Круглые отверстия для штырьков не надо было обпаивать, но поздно.
А так норм вроде.

Alekssandr 17.05.2016 17:31

Вложений: 1
Какое расстояние между ножками kiw-3312s, не могу найти на него datasheet?

Единственное что нашёл это вот такую картинку, суда по картинке 3мм?

oleg707 17.05.2016 17:55

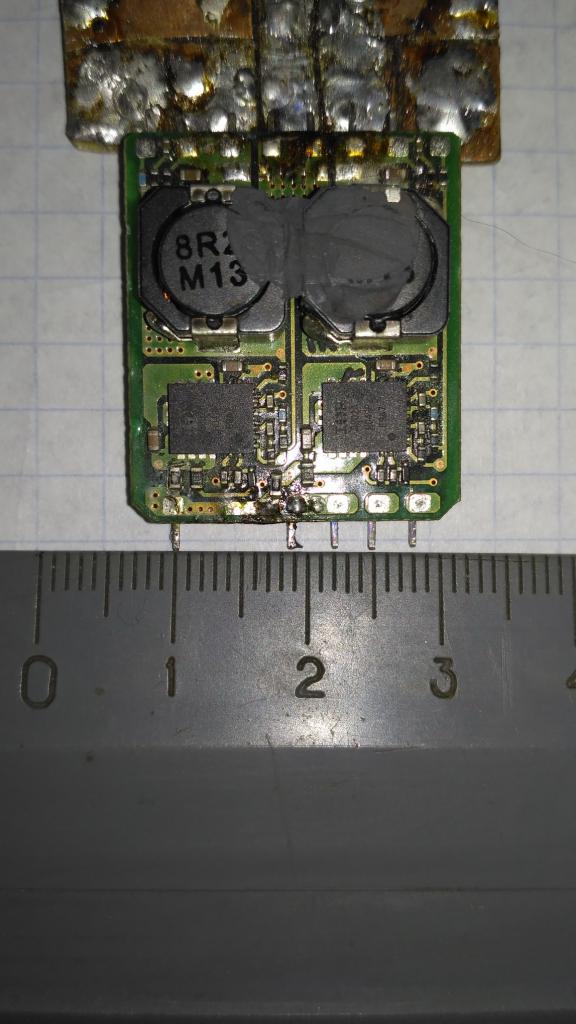

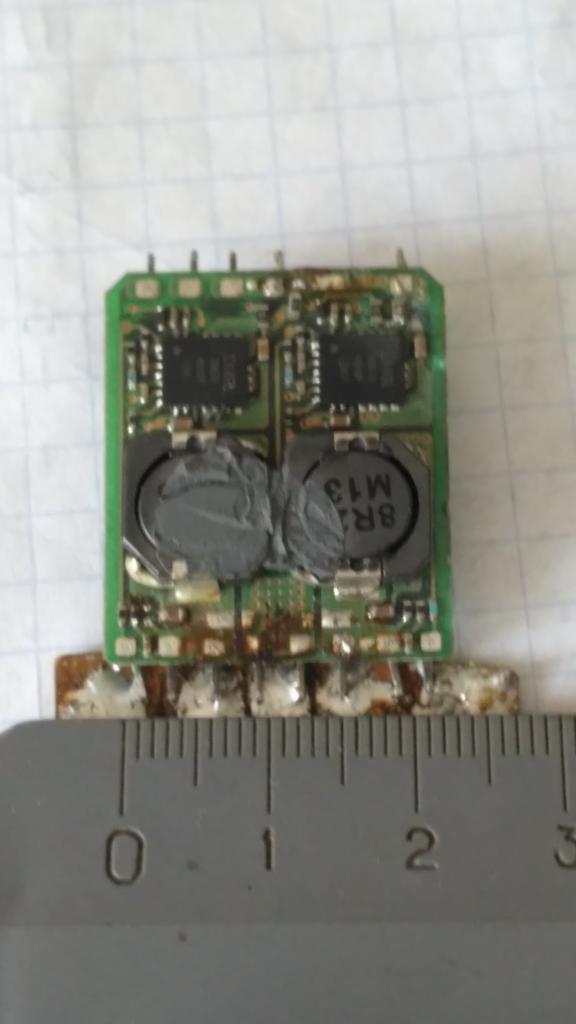

размеры kiw 3312s

Вложений: 2
Цитата:

Сообщение от Alekssandr (Сообщение 360874)
Какое расстояние между ножками kiw-3312s, не могу найти на него datasheet?

Единственное что нашёл это вот такую картинку, суда по картинке 3мм?

а чего в проекте не посмотрел? печатка ж есть, тем более диптрейс.
лови
Вложение 43806 Вложение 43807

вот еще почитай

Az0m@ 19.05.2016 14:26

Вложений: 1
Oleg, зацени...что мне подогнали...без приставки G. Подойдет ли?

oleg707 19.05.2016 15:28

Цитата:

Сообщение от Az0m@ (Сообщение 360983)
Oleg, зацени...что мне подогнали...без приставки G. Подойдет ли?

хз. пробовать надо. Должно. На али с G валом предложений, вообще не вижу проблемы.

demtro 19.05.2016 22:51

Вложений: 5
Выложу и я свой БП на транзисторах, если не против у тебя в теме)
БП управляет питанием EasyCap, хаба, подает 5в на просыпание планшета, 12в на включение усилков, управляет 2-мя камерами (переключает видео сигнал) на плате разведен USB разъем для EasyCap и USB разъем для внешних устройств. Стоит цифровой потенциометр MCP41100 для передачи кнопок руля на обычную магнитолу, кнопка play/pause передается в планшет. Разведены 3 пары тюльпанов с 3.5мм jack для подключения к выходу звуковухи
логика БП:
АСС появилось вкл хаб, через пару секунд планшет, еще пару сек вкл усилки. Выключается в обратном порядке. Временные задержки выставляются в начале скетча.
Плата идет под Arduino micro pro.
Библиотека для MCP41100 в архиве.
Все необходимые файлы в архиве, печатка и схема в DipTrace 3.0.1

Rage2 20.05.2016 11:55

Возможно кому-то будет полезно...
http://easyelectronics.ru/razvedenie-pitaniya.html
http://easyelectronics.ru/izolirovan...sd15-12s5.html
http://easyelectronics.ru/modulnyj-d...yec-sd200.html
http://we.easyelectronics.ru/part/pr...3s-mp2307.html

T_r_D 22.05.2016 16:52

спрошу тут дабы темы не плодить.
При каком напряжении АКБ машины отключать всё что можно?
Просто делаю БП для своего проекта и ни чего с ходу найти не смог.
Нашёл в инете только это:
Есть старая и простая методика, чтобы по напряжению узнать уровень заряда аккумулятора. Так, напряжение 12,9 – говорит, что АКБ заряжен на 90%, напряжение 12,5 - на 50%, а 12,1 - на 10 процентов. Это приблизительная методика измерения уровня заряда, но действенная, что подтверждено на собственном опыте.

так при каком напряжении акума всё обесточивать?

oleg707 22.05.2016 17:19

Цитата:

Сообщение от T_r_D (Сообщение 361098)
спрошу тут дабы темы не плодить.
При каком напряжении АКБ машины отключать всё что можно?
Просто делаю БП для своего проекта и ни чего с ходу найти не смог.
Нашёл в инете только это:
Есть старая и простая методика, чтобы по напряжению узнать уровень заряда аккумулятора. Так, напряжение 12,9 – говорит, что АКБ заряжен на 90%, напряжение 12,5 - на 50%, а 12,1 - на 10 процентов. Это приблизительная методика измерения уровня заряда, но действенная, что подтверждено на собственном опыте.

так при каком напряжении акума всё обесточивать?

вопрос не такой простой, как кажется.
Я сейчас взял 11,9, но у меня таймер на 12 часов и батарея AGM.
Ниже 12,1 напруги утром не видел, но сейчас лето.

yuriy m 22.05.2016 17:58

Цитата:

Сообщение от T_r_D (Сообщение 361098)
спрошу тут дабы темы не плодить.
При каком напряжении АКБ машины отключать всё что можно?
Просто делаю БП для своего проекта и ни чего с ходу найти не смог.
Нашёл в инете только это:
Есть старая и простая методика, чтобы по напряжению узнать уровень заряда аккумулятора. Так, напряжение 12,9 – говорит, что АКБ заряжен на 90%, напряжение 12,5 - на 50%, а 12,1 - на 10 процентов. Это приблизительная методика измерения уровня заряда, но действенная, что подтверждено на собственном опыте.

так при каком напряжении акума всё обесточивать?

Как Олег сказал 11,9 . Минимум 11,5 ниже не стоит . И то это при учете ,что машина заводится как надо ... При правильном подходе хватит на несколько недель...

oleg707 22.05.2016 18:11

ниже 11,4 начинается необратимый химический процесс сульфатации свинцовых пластин.

посмотрел напругу после суток стояния при температуре ~ 20С. 12,3-12,4В это на 1 позиции замка. мерял бп-5. точность 0,1В

T_r_D 22.05.2016 23:20

Спасибо. Попробую 11,9.

oleg707 24.05.2016 15:33

чтоб не потерять

Вложений: 3

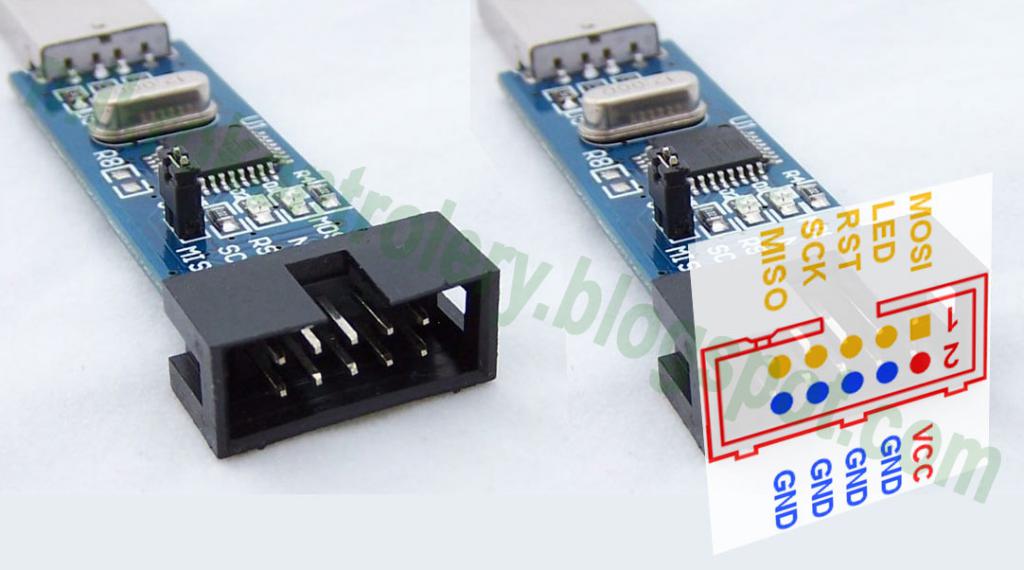

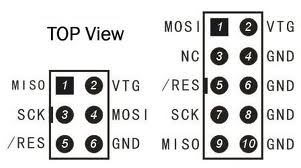

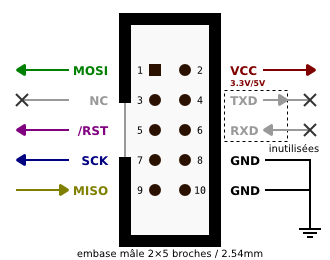

переделка ISP 10 пин на isp 6pin
Вложение 43853Вложение 43854
Вложение 43855

xDriver 24.05.2016 17:04

На АЛИ есть готовые
http://ru.aliexpress.com/item/AVR-IS...b-74715e15bca1


Часовой пояс GMT +4, время: 08:52.

Работает на vBulletin® версия 3.8.4.
Copyright ©2000 - 2025, Jelsoft Enterprises Ltd.
Перевод: zCarot
