mirzo спасибо огромное за лестный отзыв. Матрица действительно неисправна (электрическое повреждение микросхемы U4 возле ИМС контроллера матрицы), к сожалению надписи на ней уже не видно. Поэтому уже купил новую и у другово продавца.
Хочу отмктить, что перед обращением к Вам я проверил все электрические параметры с материнки и соспоставил их с параметрами указанными в даташите на матрицу.

Подсветку тоже поднял (замена 2х диодов), но изображения нет и не будет. К моему сожалению продавец был не чист на руку и продал мне сожженую матрицу.http://emart.name/data/rental/editor...CC_IVT_PIN.JPG

В общую копилку опыта. Распиновка разъема подсветки материнской платы INTEL DN2800MT, прошу обратить внимание, что материнка поддерживает изменение яркости дисплея.

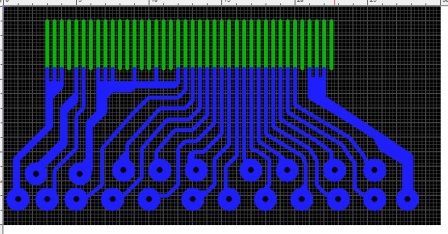

Нафига эту тупую разводку выкладывать? Она не рабочая...
Весь день потерял на изготовление шлейфа, а оказывается автор ерунду выложил.
последний пустой контакт (40) должен быть на рисунке первым.
Так как он в ошибочно конце стоит я подумал что все уже в зеркальном отражении сделано. В итоге весь шлейф вверх ногами получился.
:((((((((( Злости нет предела!(
Будь добр в следующий раз проверять то что выкладываешь или хотябы выкладывай ту схему по которой сам подключал.
Хорошо что обратил внимание в последний момент, а то все бы перегорело...
Завтра весь день снова буду запекать, проявлять и травить эту плату(

Долго искал настощий разъем LVDS в материнку и вот он Acer Aspire 5742G 5742 5742Z series Led Lcd Cable DC020010L10. Как всегда не везет матрицу сделал, а уже купил новую. Картинка просто супер всем рекомендую.

pinker - да жаль,что так - U4 это транзисторный ключ для коммутации нагрузки на подсветку под управлением ШИМа и ENABLE.
За найденный шлейф Led Lcd Cable DC020010L10 тебе огромное спасибо - то что нужно,ну почти )

RaphaelS - ну тут как говориться - семь раз отмерь,один отрежь.
Рекомендую просто купить макетную платку с шагом 0.5мм.Например в "чип дип" - 30 минут и разъем для тестирования готов.

Подскажи пожалуйста.
Мать у меня intel D2700MUD.
Разьем lvds 30 pin

На дисплее есть 2 земли VSS GND и LED GND.
Как было написано выше, на дисплее это одно и тоже.
На материнке для подсветки есть отдельный разъем с питанием и землей.

1) Куда мне подключить LED GND? В этот отдельный разъем питания подсветки или замкнуть вместе с VSS GND?

2) Я так понял джампер для подсветки поставить в 12 вольт?

3) На дисплее первые 3 контакта идут сделующие
1. VCCS 3.3v
2. VCCS 3.3v
3. VEDID 3.3v
"молодой человек" замкнул эти 3 контакта. У меня на материнке для VEDID 3.3v есть отдельный контакт. Я могу тоже замкнуть как он для экономии проводов или лучше отдельно?

Заранее спасибо :)

1.Вообще этот разъем предназначен для матриц у которых ламповая подсветка ,то есть сюда подключается инвертор такой матрицы.
Контакты на этом разъеме дублируются на разъеме LVDS.Просто этот разъем удобнее использовать как тестовый(например когда много разных матриц и нужно быстрое переключение)И т.к. у меня нет на руках такой же матери - все таки прозвонить,хотя бы для собственного спокойствия.Если все нормально - контакты дублируются - объединяй VSS GND и LED GND.

2 Да конечно,12 вольт - вообще это определяется изучением тех.документации на матрицу.Существуют матрицы,где требуемое питание для драйвера ,например,5 вольт

3.Ничего страшного,все нормально.Он это сделал потому что был уверен,что мать с этой матрицей будут нормально работать.Бывают случаи когда сразу не получается совместить матрицу и мать(нестандартные частотные хар-ки,разрешения матрицы) - тогда бы эти контакты (VEDID + и VEDID GND) нужны были бы отдельными,например ,для тестовых подключений флешей от других матриц.
Так что думаю у твоей матери так же не возникнет каких-то проблем с этой матрицей.

Но я смогу туда подключить LED подсветку от этого дисплея установив джампер на 12 вольт?)
У меня В LVDS не дублируются контакты на подсветку. Там только 3.3 вольт.

Спасибо большое за ответ)

Я вечером посмотрю данные на твою мат.плату и решим что там и как.
Хотя ,ну нет на разъеме LVDS выхода на питание подсветки - ну и уй с ним.Подай питание 12 вольт с этого разъема. Землю(GND) на землю подсветки матрицы(LED GND) Не забудь взять с этого разъема PWM и EN

Попрошу не ругаться. Разводка правильная, а то что ты не внимательно посмотрел где начало где конец это твои проблемы, надо быть внимательным, я то тут причем. К любому делу надо подходить внимательно.
Так что с твоей стороны очень некрасиво получается.
