Начал потихоньку пилить машину.
Вложение 29891
Вложение 29892

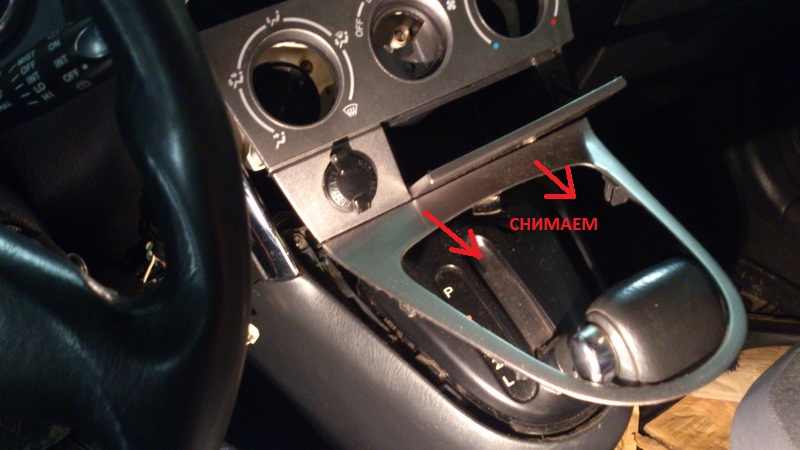

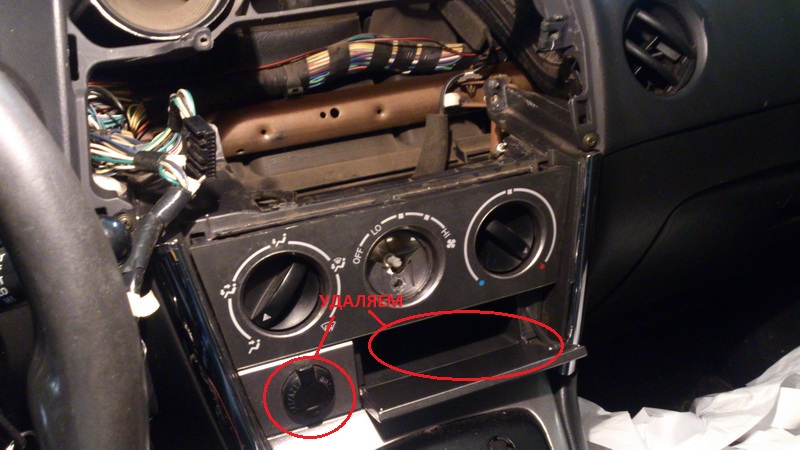

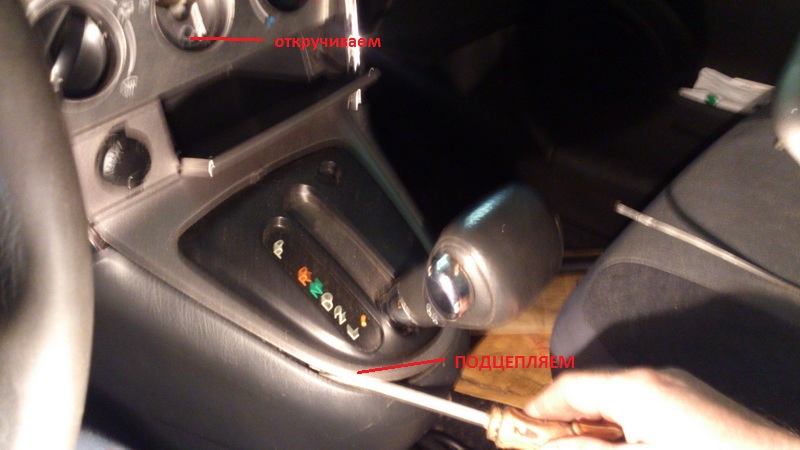

Для начала кастрировал гнездо прикуривателя и ящичек. Прикуривателей 2, а этот можно в другое место поставить. Ящик хорош для кредиток. Но есть еще слева - хватит. Поставлю сюда магнитолу - она и усилок и приемник и регулятор громкости.

Вложение 29889

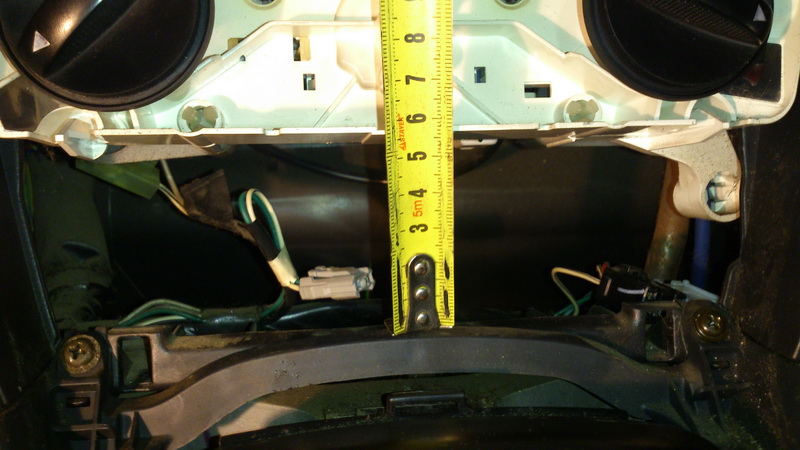

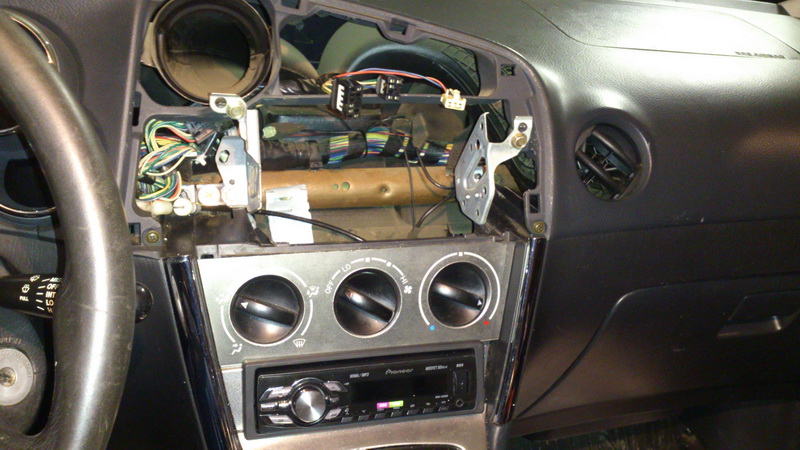

Высоты под магнитолу как раз хватает.

Вложение 29890

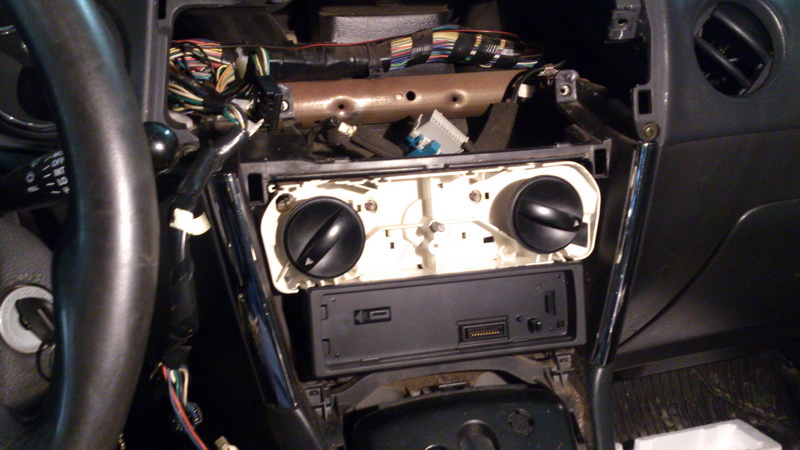

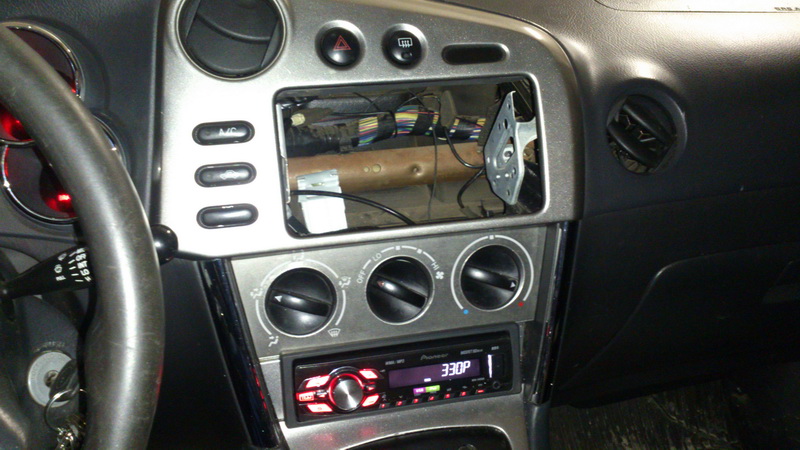

Получается что то типа-
Вложение 29893
Вложение 29894
Вложение 29895

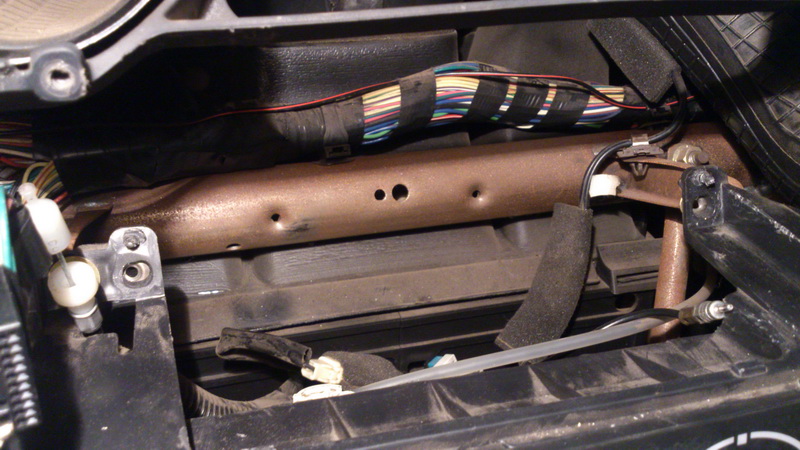

Места для компа остается дофига. Очень просторно!
Вложение 29896

Пытаюсь в голове пока спланировать корпус, чтоб сюда все удобно разместить.
Вложение 29899

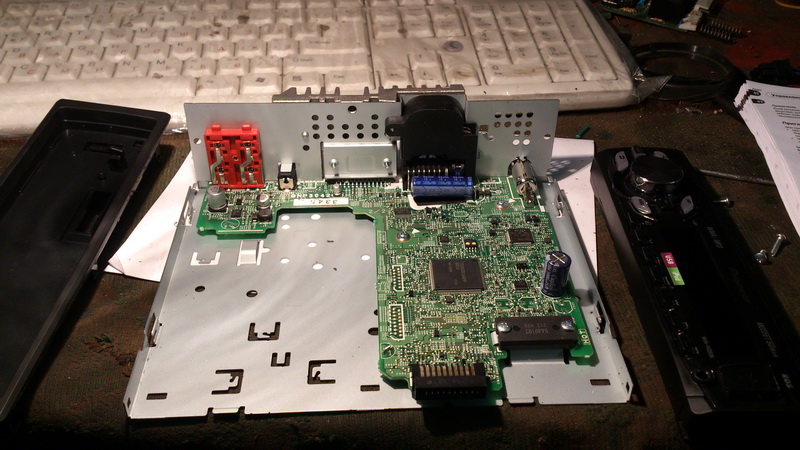

Параллельно допиливаем магнитолу. Т.к. AUX у неё спереди на панельке - сделаем небольшую доработку. Подключаем вход к плате, и выводим назад. Надеюсь по проводу напрямую без развязки шумов и наводок не будет. Попробую сначала, если что добавлю развязку. К моему удивлению в магнитоле почти пусто - сюда еще и плата PC влезет наверно!!!
Вложение 29902

Сам приемник. Цифровой HD (Hybrid Decoding) . Проверим в бою. Обещают хороший диапазон и минимум шумов.
Вложение 29903

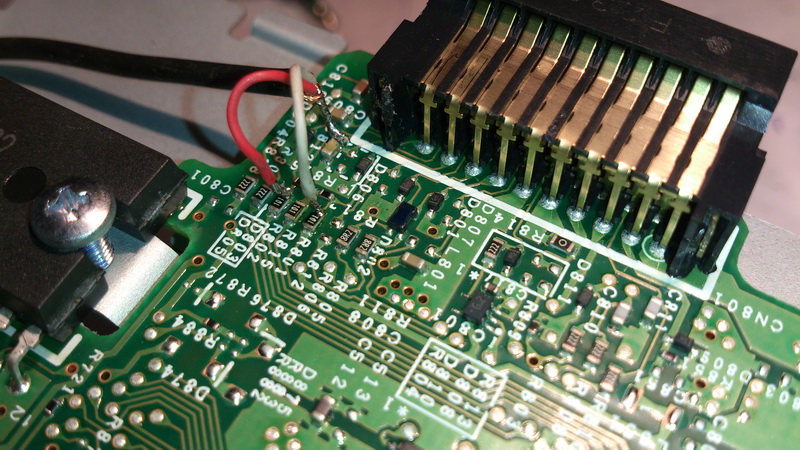

Подпаиваем вход
Вложение 29904

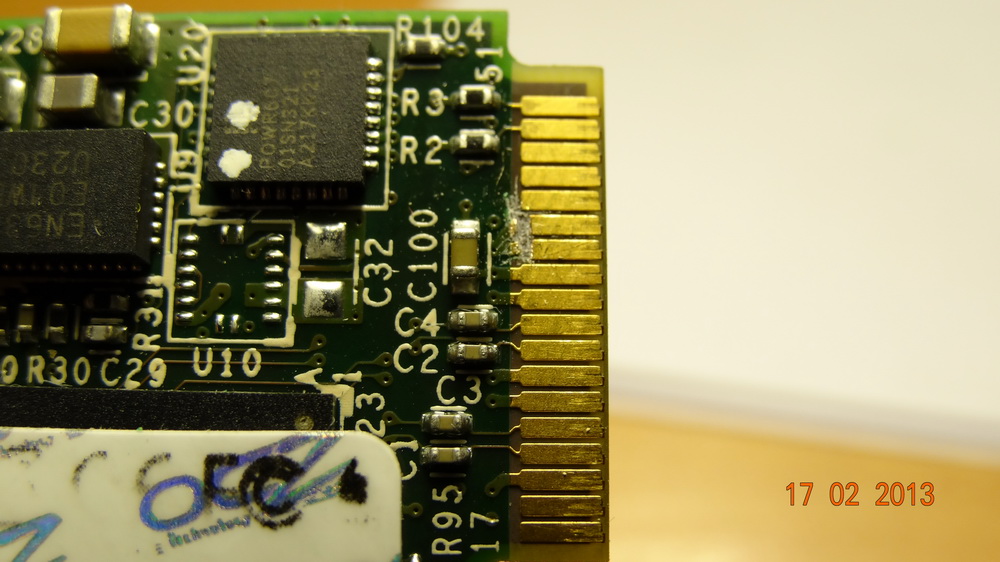

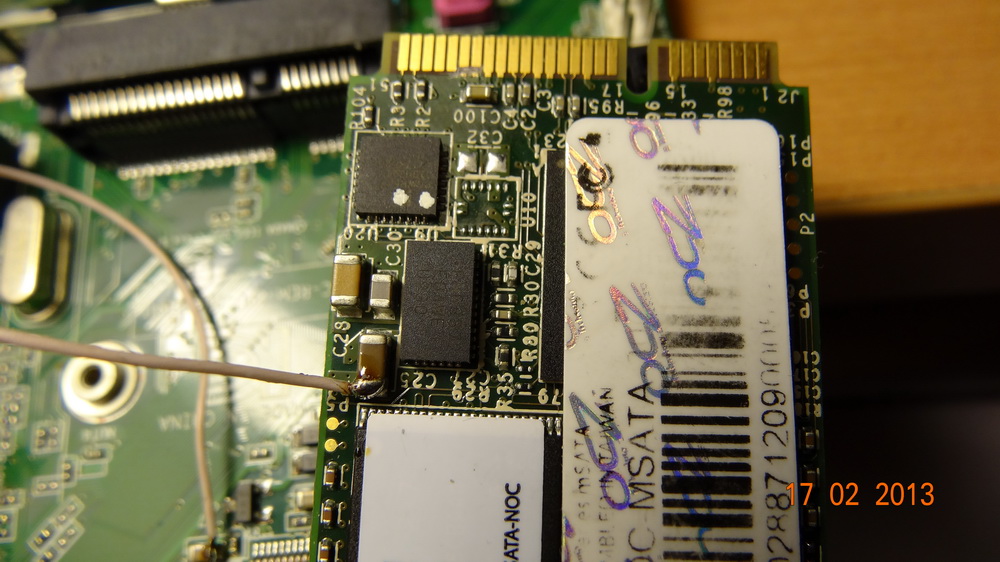

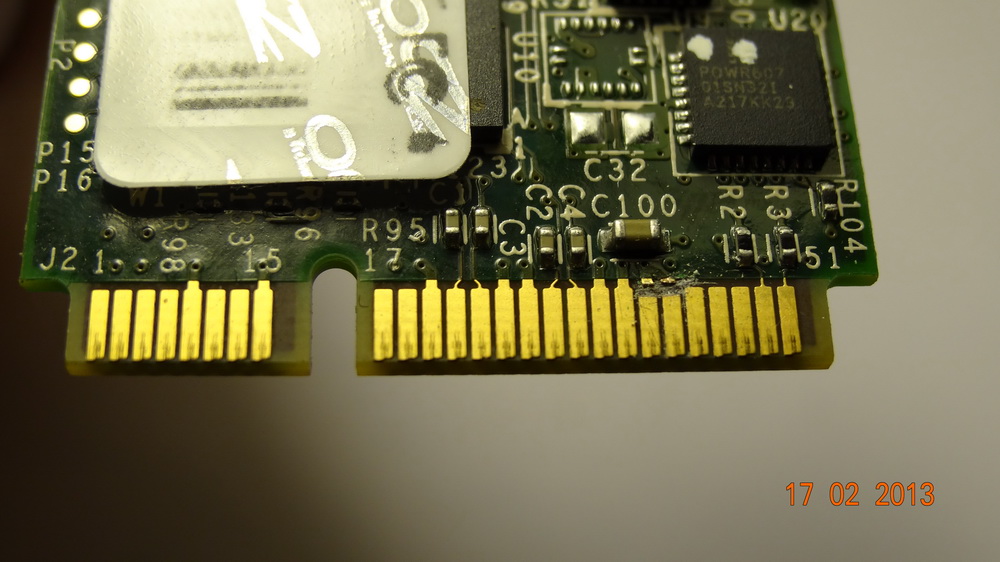

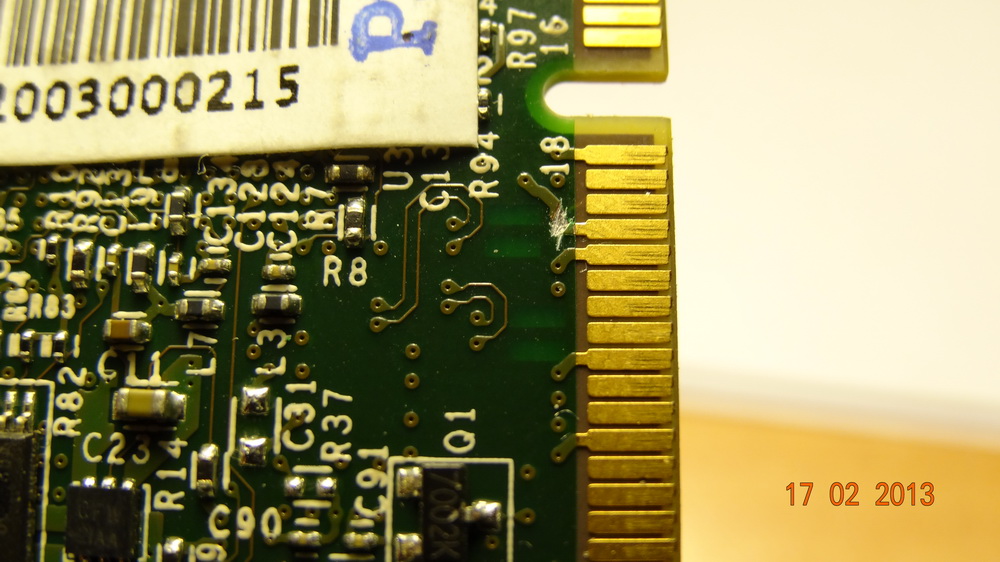

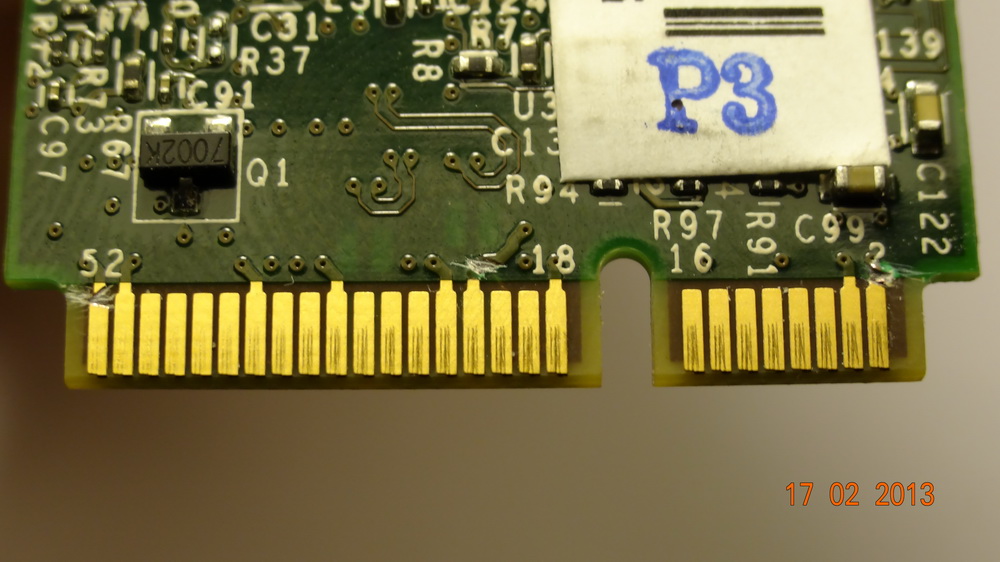

Еще одна доработка внутри компа. Купил я SSD mSATA 30g под систему,фирмы OCZ . Так вот по непонятным причинам он сильно греется в дежурном режиме, т.к. 3.3V подаются всегда почему то. Ток потребления платы в этот момент почти 150mA (в дежурке)! На долго машину так не оставишь. Нашел на мамке отключаемые 3.3v, отрезал на SSD контакты 2,24,52,39,41 . Пришлось правда проводок припаять, зато в дежурке 20mA всего, и SSD не греется!
Вложение 29907
Вложение 29908
Вложение 29909
Вложение 29910
Вложение 29911
Вложение 29912

"Вебаста" выполняет роль только подставки? ;)

Заметили ведь! :smile2: Это я другу ставил параллельно. Себе уже поставил! Теперь жара :icon_evil:

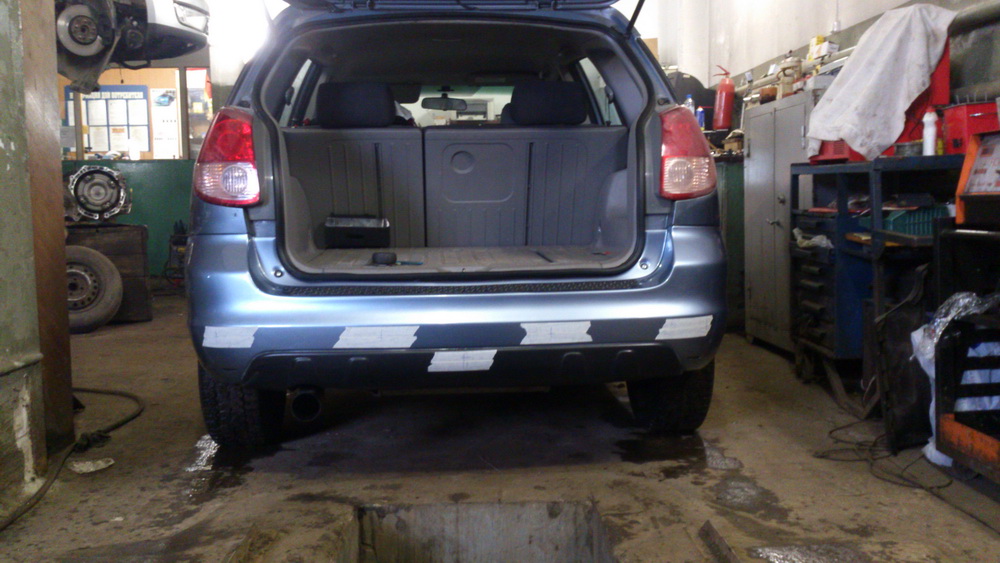

Пока комп дорабатывается, ставим парктроник и камеру заднего вида. Камеру ставлю не "в землю", а почти вдоль горизонта, и пониже. Это эксперимент. Хочу лучше видеть бордюры и трубы. Плюс возможно будет видеозапись.
Размечаем. Сверлим.
Вложение 30014

Снимаем
Вложение 30015

Сверлим пенопласт. Закрепляем провода.
Вложение 30016

Сверлим кузов. Обрабатываем края краской. Ставим изолятор.
Вложение 30017

Вложение 30018

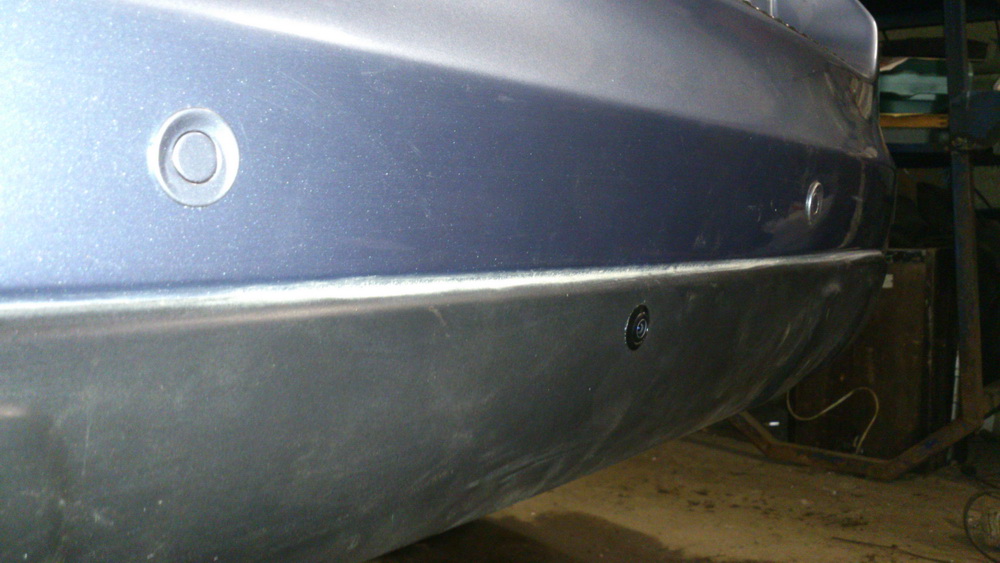

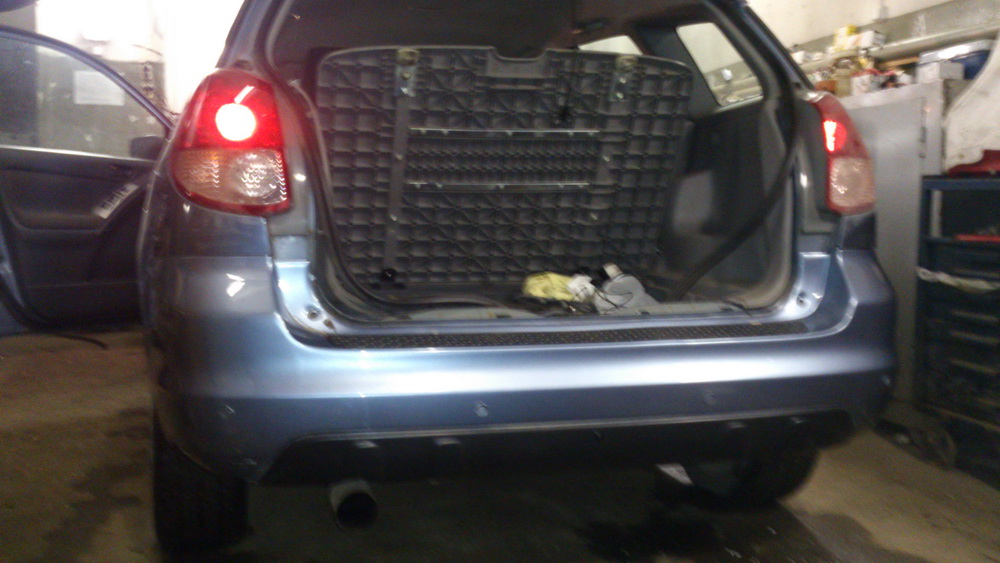

Ставим все обратно. Как то так.
Вложение 30019
Вложение 30020

Камера засираться будет, мама не горюй.... Шторка нужна, или если регистрация планируется - чистелка какая.

Согласен на все сто! Имею камеру в штате на машине,она хоть и расположена над номером,но грязи хапает,что каждый день требует протирки,а внизу бампера её придется чистить даже после поездки в ларек.

Я все порывался себе шторку сделать (штатная камера над номерным знаком). Но так и не реализовал. Вариантов несколько:
- форсунка, т.е. мы просто моем камеру. Но, во-первых, мыть придется под неким давлением, а это даже для супергерметичной камеры, учитывая частоту применения не есть хорошо. Во-вторых - не высохшие капли воды на камере сильно портят картинку.
- шторка. Вариантов реализации много - от шторки аля "шторка на фотоаппарате" до простой гибкой шторки, приводимой в действие электромагнитом. Я как раз на электромагните остановился. Просто, минимум движущихся частей, легко реализовать, места конструкция занимает минимум.
- механизм "выезжания" камеры. Слишком сложно, зима и осадки могут поломать механизм. Вообщем, только для джеймса бонда годится.

От камеры многого не жду. Будет чистая хорошо. Нет переживем. Езжу неделю. Пока чисто. Да и пальцем терануть иногда не в лом. Я вообще заметил, что грязь у меня копится больше на стекле почему то. Так что посмотрим что получиться. Это просто эксперимент.

Э, это ты сейчас так говоришь, поначалу :)
Если человек ставит камеру и парктроники, это говорит о том, что ему не только комформа хочется, но и лишний раз из-за руля вылезти при парковке, та чего то там "тирануть" точно влом :)
Иначе затея бессмысленная.

Впрочем - на то он и эксперимент. Чтобы на его результатах сделать те или иные выводы.
