Пока запас MP1584 у меня есть. Поэтому блок в этом плане не изменится. Но замену ищу...

Утюг подключать...:shok:

Можно и утюг... Но пока конкретно под Nexus 9 и Mac mini...

"Одел" в корпус силовой модуль для отдельной установки на крышке планшета. Корпус изготовлен из алюминиевого прямоугольного профиля с размерами 75 мм х 50 мм х 20 мм и толщиной стенок 2 мм. Крепится блок к крышке с помощью резьбовых стоек. Провода заводятся непосредственно в планшет через отверстия в крышке. Управление от контроллера по двум проводам с напряжением +/-12В. При такой компоновке длина этих проводов может быть практически любой и потери напряжения не критичны для самого модуля питания планшета.

Вложение 50823 Вложение 50824 Вложение 50825

Силовой модуль в первую очередь предназначен для планшетов, требующих мощного питания (Nexus 9, все Apple iPad…), а так же TV-боксов и мини-компьютеров с напряжением питания до +/-5В .

Модульный блок питания.


Блок питания построен по модульному принципу: на основной плате располагается контроллер управления Mega328P в корпусе AU, блок питания самого контроллера на DC-DC преобразователе MP1584 и силовые ключи, а DC-DC преобразователи сделаны в виде отдельных модулей. На плате располагаются два модуля, максимальный коммутируемый ток которых при выходном напряжении +/-5V может составлять до 10А (зависит от варианта исполнения модуля). Так же есть отдельный силовой канал с коммутируемым напряжением, как на АКБ автомобиля и током нагрузки до 8А, к которому можно подключать выносной DC-DC модуль. В общей сложности получается три мощных управляемых канала. Все выходные каналы на контроллере сделаны через smart-ключи компании Infineon. Входное напряжение коммутирует BTS640S2, такой же ключ отвечает за силовой выход выносного DC-DC модуля. Вспомогательные коммутационные действия выполняются через smart-ключи BSP452 и BSP78. Все ключи имеют полный набор защит: защита от короткого замыкания, от смены полярности, защита входа управления, защита от перегрева с гистерезисом, от перегрузки, от перенапряжения, отключение по минимальному напряжению и по максимальному току, защита от электростатики (ESD ).
На плате контроллера реализованы функции отслеживания напряжения на АКБ и полное отключение от бортовой сети при снижении напряжения до 11.5V, защиты от "просадки" напряжения во время кручения стартером.

Перечень каналов на блоке с условными названиями:
- силовой выход "Out +5V" с максимальным током нагрузки до 10А,
- силовой выход "HUB +5V" с максимальным током нагрузки до 10А,
- силовой выход "Rem" +12В с максимальным током нагрузки до 8А,
- выход "Rem1" +12В/1,5А для управления включением усилителя,
- выход в виде дополнительного канала +5V/1,5А для реализации варианта включения/выключения планшета «по наличию подзарядки на USB планшета» (выход не является "силовым" и предназначен исключительно для указанного).
- вход "InBut" для подключения внешней кнопки для управления блоком,
- выход "OutBut" для подключения кнопки питания планшета или одноплатного компьютера (коммутируемая «масса», если управление по одному проводу и замыкание друг с другом, если по двум проводам),
- выход управления датчиком Холла в планшете (коммутируемая «масса»),
- выход управления режимом OTG (коммутируемая «масса»).

Собственное потребление блоком питания при включённом питании на Mega328P и одном силовом канале "Out +5V" (без нагрузки) составляет 12 мА.
Размеры платы контроллера: 100мм х 94мм х 25мм(по максимально выступающим элементам).
Размеры отдельного модуля:76мм х 46мм.
Размеры алюминиевого корпуса для выносного модуля:76мм х 50мм х 20мм.

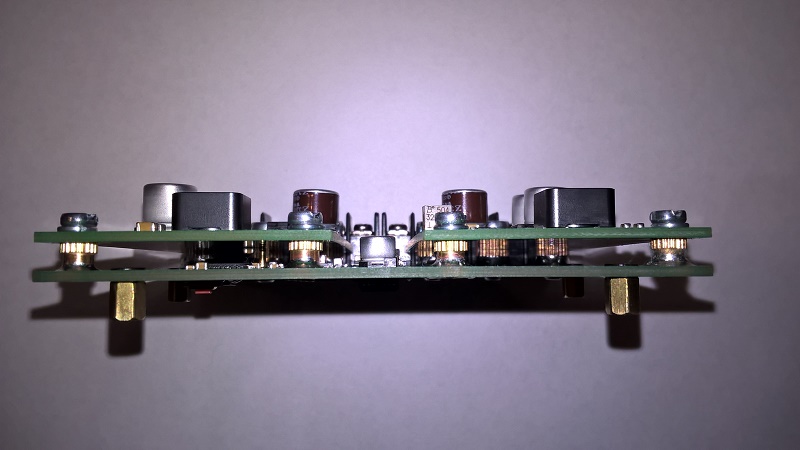

Вложение 50990 Вложение 50991 Вложение 51097 Вложение 50994
Вложение 50995 Вложение 51022
Вложение 50997 Вложение 50998
Вложение 50999 Вложение 51098

***********************************************

Питание на контроллер сделано от отдельного DC-DC преобразователя на MP1584, который расположен на основной плате.
В виде эксперимента защитил питание Mega328P электронным предохранителем "E-fuse" от ST . Защита от перенапряжения - max 6V, от короткого замыкания и регулируемая отсечка по току нагрузки. Удобная штука...


Вложение 51000

**************************************************

Для управления DC-DC модулями по линии "EN" использую подпружиненные контакты, что позволяет без труда заменить один модуль на другой.

Вложение 51001 Вложение 51002

**************************************************

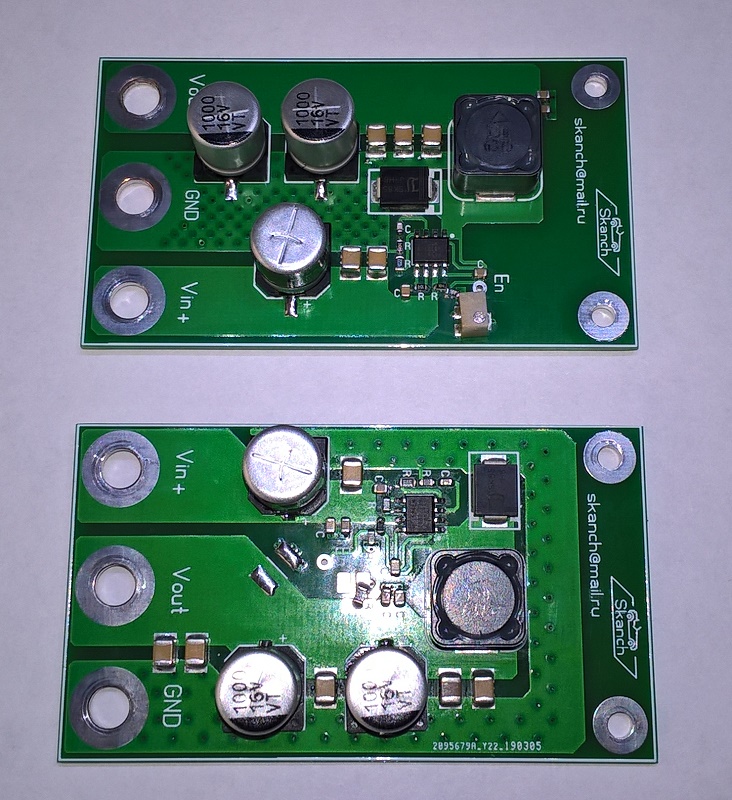

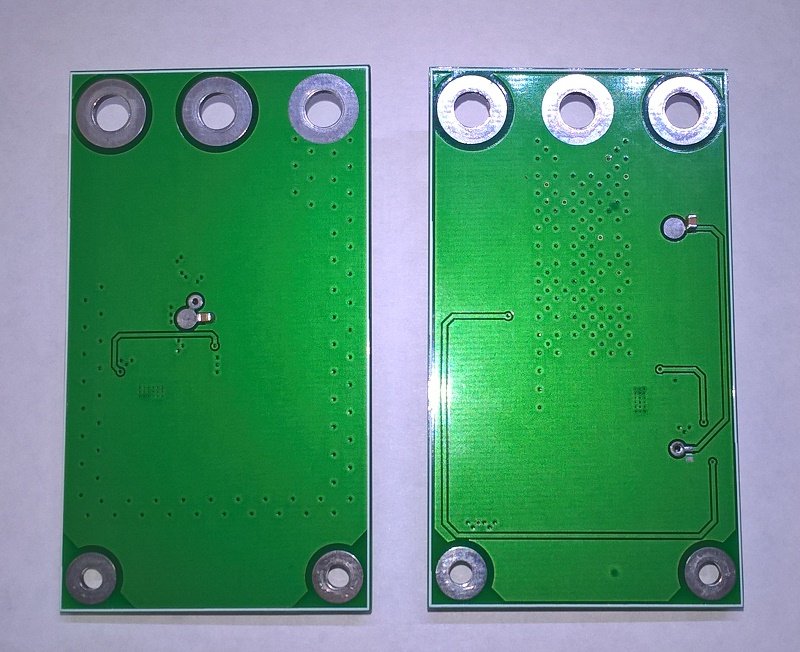

Модули с напряжением +/-5V и током нагрузки до 3А выполнены на микросхеме MP1584. Топология плат позволила получить достаточно качественное питание с пульсациями в 60mV на выходе при нагрузке в 3А и стабильным напряжением на всём отрезке нагрузок от 600мА до 3А. Собственное потребление во включённом режиме без нагрузки от 150 µA до 250 µA (микроампер!).

Вложение 51003

Подключать блок к АКБ рекомендую парными проводами сечением по 2,5 мм.кв. (два провода на "плюс" АКБ и два провода на "минус"- к ближайшей от блока питания штатной шпильке или болту "массы" на кузове авто). Клеммник рассчитан как раз на подключение проводов такого сечения.

Вложение 51010 Вложение 51005 Вложение 51006
Вложение 51007 Вложение 51008 Вложение 51009

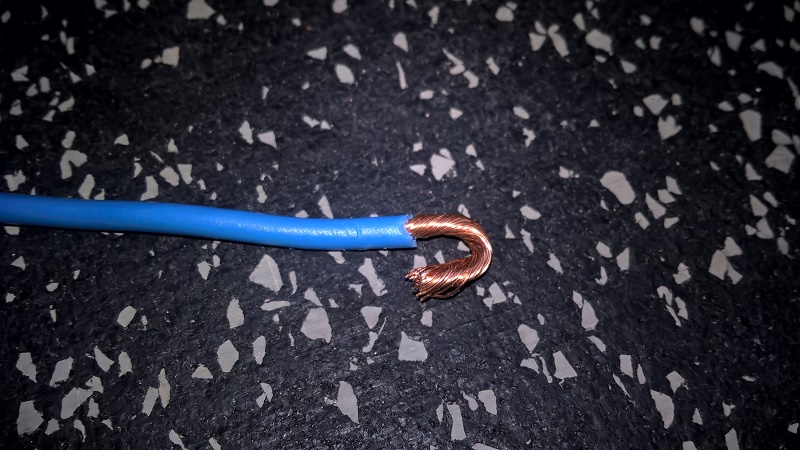

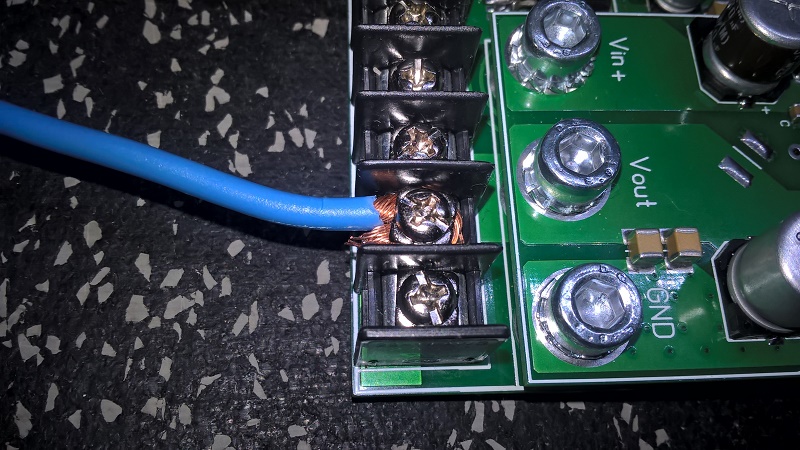

Одиночные провода независимо от сечения подключать по такому принципу, как ниже на картинках, что бы не было перекоса плоской шайбы под винтом и как дополнительная страховка от "вываливания" из под прижима. "Заводить" под клемму зачищенный участок провода нужно с левой стороны от винта.

Вложение 51011 Вложение 51012 Вложение 51013

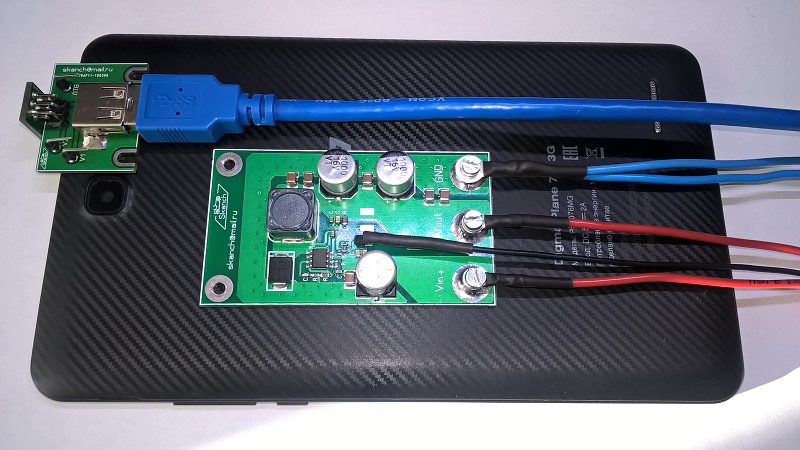

Вариант компоновки на крышке планшета отдельного DC-DC модуля.

Вложение 51014 Вложение 51015 Вложение 51263


Управление модулем возможно, как по линии бортового напряжения "+/-12В" (от платы контроллера управления), так и по "EN" на самом модуле (подача положительного потенциала от +5 до +15В).

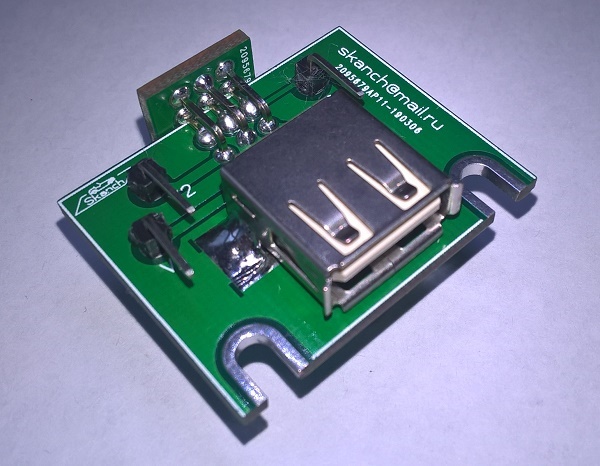

USB-переходник имеет контакт для управления OTG, разорванную линию +5В и прорези в плате для жёсткого крепления к крышке планшета.

Вложение 51017 Вложение 51018 Вложение 51019

Контакт V1 - это линия питания +5V со стороны HUB-а, контакт V2 - со стороны планшета. Если управление планшетом делается по обнаружению "подзарядки", то напряжение подаётся на контакт V2 (в остальных случаях он не задействован). При использовании HUB-а на контакт V1 подаётся напряжение +5V от линии питания самого HUB-а. Если подключается только флешка, то контакты V1 и V2 замыкаются друг с другом.

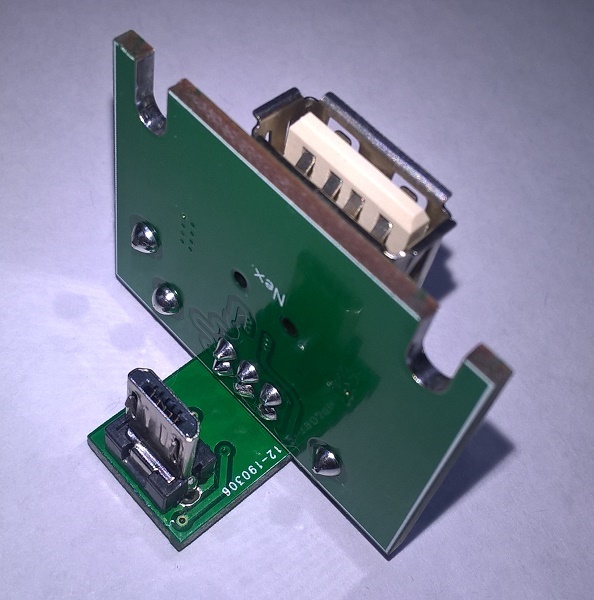

Ориентация разъёма micro USB в двух вариантах: как для Nexus и зеркальное расположение.

Вложение 51020

Вроде бы 2,1мм.кв. по даташит. 2,5 не много?

На клеммнике есть маркировка "22-14AWG" и "2.5мм.кв." и последнее значение соответствует действительности (провод именно 2,5 мм.кв. точно умещается с каждой стороны от винта с прижимной пластиной - фото). По даташиту скорее всего перевели 14 AWG в "нормальную" величину (2,08 мм.кв.), а 13 AWG (2.62 мм.кв.) уже не лезет под винт...
При максимальных нагрузках лучше использовать более толстые провода, подводящие напряжение на вход блока . И на "выносной" модуль тоже по возможности с запасом...

DC-DC модуль на ST1S41PUR

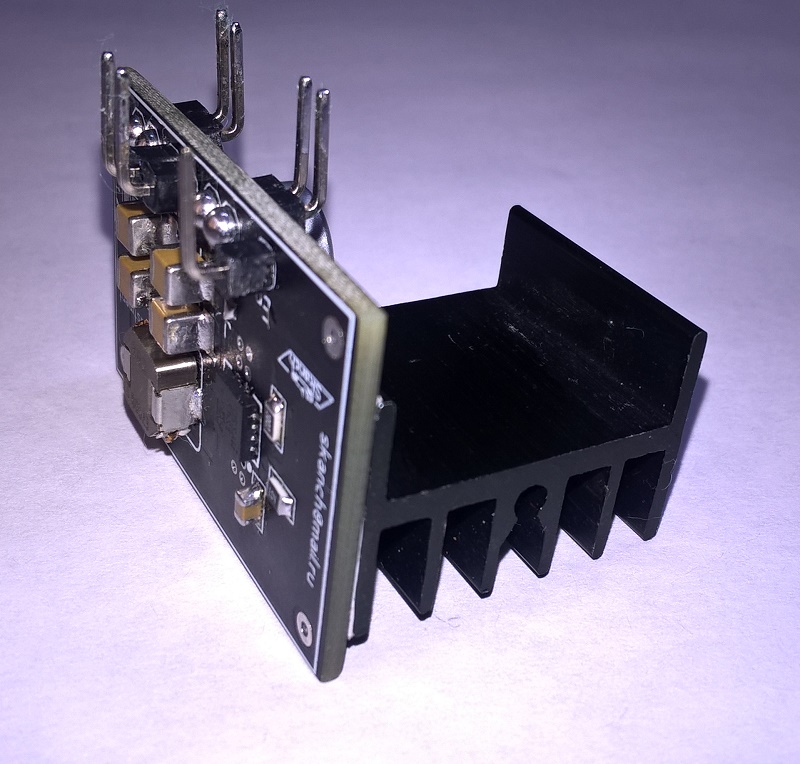

Протестировал модуль на микросхеме ST1S41PUR в корпусе VFQFPN (4x4x1.08 mm), выполненный на двухслойной плате размером 36мм х 24мм. Индуктор использован SPM6530T 3R3M.

Вложение 51025 Вложение 51024

Без дополнительного охлаждения при выходном напряжении 5,14В и токе нагрузки в 2,5А через 2 часа непрерывной работы температура на микросхеме 62С( с увеличением нагрузки температура начинает сильно расти). Напряжение стабильное, пульсации на выходе не более 60mV. Добавил небольшой радиатор с обратной стороны платы, приклеив его через теплопроводящий скотч 3М.

Вложение 51026 Вложение 51028 Вложение 51027

Теперь при температуре на микросхеме в 65С ток нагрузки увеличился до 3А. Выходные параметры напряжения не изменились. Собственное потребление во включённом состоянии без нагрузки 2мА, в выключенном состоянии с подтяжкой к "массе" управляющего пина "EN" ток потребления 3μA.
Для более устойчивого положения на общей плате штыри распаяны в шахматном порядке.

Вложение 51029 Вложение 51030

Как отдельный модуль для питания планшетов ( и не только) с током нагрузки до 3А вполне подходит.
В архиве плата в формате lay6 и файл Gerber для заказа на производстве.
Вложение 51032

P.S. На очереди тест микросхемы ST1S10PUR в таком же корпусе. Поскольку распиновка абсолютно одинаковая, то плату менять не придётся.

Питание для Nexus 9.


Попал мне в руки Nexus 9 от HTC для переделки системы питания.

Вложение 51137 Вложение 51136 Вложение 51138

Питание планшета осуществлялось от DC-DC преобразователя на XL4005, а питание HUB-а от KIS-а. Такое распределение не совсем понятно, но скорее всего потому что планировалось подключение к HUB-у внешнего HDD на 1,5 Тбайт и была надежда, что XL4005 с заявленными 5А "вытянет" планшет . По словам пользователя были систематические зависания планшета, непредсказуемые отключения и "отваливание" USB соединений.
Подготовлен планшет по всем канонам для Nexus-ов: батарея удалена, контроллер оставлен, перемычка по "минусу", припаян провод к кнопке питания планшета ( за что мастеру, подготовившему планшет большое спасибо - реально упростил мне задачу!), сделан выброс на GPS антенну с подключением к внешнему источнику питания, а так же к разъёму для наушников припаяны провода для эмуляции варианта "включение планшета по обнаружению подключения наушников" с управлением через реле. Но что-то не заладилось у пользователя - реле сгорело и было в последствии удалено, а включение делалось вручную по физическому нажатию на кнопку питания.

Я собрал питание на модульном БП с подключением внешнего модуля питания планшета, который рассчитан на нагрузку до 10А.

Вложение 51141 Вложение 51142

Два модуля установленные на плате контроллера: один для питания HUB-а, второй - для питания внешнего HDD. Оба модуля выполнены на двухслойной плате и с лёгкостью выдерживают длительную непрерывную нагрузку до 2,7А (кратковременно до 3А) при напряжение на выходе 5.25В. Выносной модуль в алюминиевом корпусе-радиаторе предназначен для питания планшета, с выставленным выходным напряжением 4,38В. Провёл тесты с использованием AnTuTu benchmark.
Планшет с лёгкостью справился с тестом, максимальный ток потребления планшетом, который был зафиксирован при проведении тестов - это 5,8А.
Первый тест набрал 151547,

Вложение 51139

сразу проведённый повторный тест уже показал чуть ниже 138828.

Вложение 51140

Сказалась температура на процессоре. Мастер, занимавшийся подготовкой планшета до меня поставил на процессор алюминиевый ребристый радиатор с выходом наружу через крышку планшета-и это правильное решение, поскольку при пиковых длительных нагрузках радиатор очень горячий (65-70С).

Вложение 51143

Управление планшетом сделал только по кнопке питания: при первом включении или после полного обесточивания в следствии "аварии" при снижении напряжения на АКБ до 11,5В, или после 36 часов простоя (АСС не появлялось)и снова после полного обесточивания блок питания при появлении "АСС" самостоятельно "нажимает" кнопку для включения планшета ( при этом играет такая мелодия...:smile1:) На этом планшете длительность "долгого" нажатия 3 секунды.
Пропало "АСС"- БП "нажал" кнопку коротко (0,25 сек)- планшет "уснул", появилось "АСС"- снова "нажал" - проснулся... Потребление в режиме "сна" всей системой 16-18мА. Планшет достаточно "жрущий" - при первом включении после обесточивания в момент загрузки ток поднимается до 3,7А, когда работает Яндекс-Навигатор, то возможны "подъёмы" до 4А... В "спокойном" состоянии потребление от 300 до 600 мА.


Вложение 51146

При "горячем" старте спутники "подхватывает" почти моментально после загрузки, хотя внешней антенны у меня нет, а только один разъём. Находит 6-8 спутников...
Питание на внешнюю GPS антенну взял с дополнительного канала +5В на блоке питания. После ухода в сон питание отключается, при выходе из сна подключается автоматически.

Вложение 51144 Вложение 51145

Это готовый вид

Вложение 51147

Подключение по USB сделал на самодельном кабеле USB-3.0 с дополнительным экранированием data-пары для исключения возможных наводок. Разъёмы самодельные с возможностью управления режимом OTG от блока питания.

Вложение 51148

Всё работает в автоматическом режиме...

Всё таки прирост существенный по нагрузочной способности DC-DC модулей при использовании четырёхслойной платы : 3,5А против 2,7А... Собственное потребление во включённом режиме без нагрузки от 150 µA до 250 µA. Качественные параметры выходного напряжения только выигрывают от такой топологии.
Стоимость производства самой платы в 4-е слоя в пять раз дороже двухслойной, но на мой взгляд - это того стоит.

Вложение 51809

Nexus 7 2013


Вариант компоновки блока питания и HUB-а на крышке планшета Nexus 7 2013 г. Полностью законченное решение с управлением только по кнопке питания на планшете.

Вложение 51810 Вложение 51172

Осталось только вывести внешнюю антенну GPS ( разъём в пути...).

Несколько рабочих фото, как закрепил угловой USB разъём и HUB.

Вложение 51173 Вложение 51174

Вложение 51175 Вложение 51176

Вложение 51177 Вложение 51178

Это готовый планшет с установленным SMA-female GPS разъёмом.

Вложение 51811

Небольшое обновление модульного блока питания. Добавлен канал управления блоком питания от автомобильной сигнализации.
Если на входе этого канала появляется короткий импульс положительного напряжения длительностью не менее 0.6 секунд, то отрабатывается алгоритм "включение с выходом из сна". Если в течение 60 секунд после появления импульса не появляется положительное напряжение на канале "АСС", то система переходит в режим "отключение с переходом в сон".
Если длительность импульса меньше 0,6 секунд или превысила 5 секунд, то система не "стартует". Если "АСС" появилось в течение 60 секунд, блок работает дальше в штатном режиме. Канал управления от сигнализации не работает при "холодном старте", который происходит в следствие полного обесточивания блока питания по низкому напряжению на АКБ, по таймеру после 36 часов простоя или после аварийного отключения при "КЗ" на выходе силового канала (подробности ниже) и в этом случае запуск системы необходимо производить по линии "АСС".

Добавлена функция отслеживания состояния на силовом канале с выходом бортового напряжения "+12В" для подключения выносного DC-DC модуля или другого оборудования с током нагрузки до 8А. При включённом "АСС" если происходит "авария" в виде короткого замыкания ("КЗ") на этой линии, то контроллер моментально отключает эту линию от бортового напряжения, при этом остальные каналы работают в штатном режиме. Если "АСС" отключён и система находится в режиме "сна", а силовой канал включён и на нём произошло "КЗ", то контроллер мгновенно полностью обесточит блок (и себя в том числе), отключив его от бортовой сети и при этом потребление станет равно "0" .
И главное, что обновления будут и в новой "прошивке" для управления блоком питания, которую пишет профессиональный программист. Отладка на "железе" занимает не мало времени, но оно того стоит.

Вложение 51812

Ещё один модуль прошёл тестирование. Это силовой DC-DC преобразователь на MP8762 с выходным напряжением +/-5V с током нагрузки до 9А, выполненный на четырёхслойной плате по авторской топологии с послойным отводом тепла от микросхемы.
Устанавливается без радиатора на плату управления. Тесты проводились при комнатной температуре в течение 10 часов с непрерывной нагрузкой в 9А. Температура платы модуля не поднималась выше отметки в 67С. Температура на корпусе микросхемы- 108С, индуктора- 87С.
Пульсации на выходе модуля при нагрузке в 9А - до 60mV, при нагрузке в 6А - до 40mV. Собственное потребление во включённом режиме без нагрузки 850 µA (микроампер!).

Вложение 51813 Вложение 51814

P.S.После модификации модуля параметры выходного напряжения заметно улучшились: при максимальной нагрузке пульсации на выходе не превышают 40mV. Изменения от 10.01.2020

Вложение 51580 Вложение 51583 Вложение 51584 Вложение 51585

__________________________________________________ ___________


Если укомплектовать плату управления вторым модулем с нагрузкой до 3,5А (условно для питания HUB-а), то этот блок питания действительно можно будет считать подходящим для любого планшета или одноплатного компьютера.

На плате контроллера управления тоже произошли небольшие изменения: вернулся к варианту ручной подстройки напряжения отслеживания на АКБ.
И закрепился после тестирования на предыдущих платах канал управления от автомобильной сигнализации

Вложение 51231

Модульная система блока питания позволяет выбрать оптимальный вариант нагрузочной способности БП. Ниже основные варианты комплектации:

Контроллер + модуль 9А + модуль 3,5А
Контроллер + модуль 3,5А + модуль 3,5А
Контроллер + модуль 3,5А + модуль 2,7А
Контроллер + модуль 2,7А + модуль 2,7А

Вложение 51257 Вложение 51816

Вложение 51817 Вложение 51818

Вложение 51569 Вложение 51570

Базовый алгоритм работы БП по «нажатию» на кнопку питания на планшете.

Первое включение (холодный старт)
(или включение после полного обесточивания по таймеру, или в следствии разряда АКБ до 11,5В)
Включили АСС:
-задержка 2 секунды
-включается питание планшета +4.38В
(проигрывается мелодия- нажать для прослушивания (это сигнализирует, что блок был обесточен по таймеру, в следствии "аварии" или по низкому напряжению на АКБ)
время мелодии 7 сек.)
Далее:
-нажимается кнопка на планшете (длинное нажатие 5 сек - появляется "масса" на контакте "2" белого разъёма)
-еще через 40 сек. (время для полной загрузки планшета)
-включается питание HUB-а +5.3В
-включается дополнительный канал +5,3В/1,5А
-еще через 5 сек.
-включается OTG (появляется "земля" для OTG)
-включается канал Rem1 с током нагрузки до 1,5А (включение внешнего усилителя)
-ещё через 5 секунд
-включается канал Rem (силовой с током нагрузки до 8А)
(Общее время загрузки 64 секунды).

Все последующие включения по алгоритму:
Включили АСС:

-пауза 2 сек.
-нажимается коротко кнопка 0,25 сек. (появляется "масса" на контакте "2" белого разъёма - планшет «проснулся»)
-через 0.5 сек.
-питание HUB-а +5.2В
-через 0.5 сек.
-дополнительный канал +5.3В/1,5А
-еще через 4 сек.
-OTG (появляется "земля" для OTG)
-еще через 10 сек.
-включается канал Rem1 с током нагрузки до 1,5А (включение внешнего усилителя)
-включается канал Rem (силовой с током нагрузки до 8А)
(Общее время загрузки 17 секунд).


Выключили АСС:

через 6 секунд:
-нажимается коротко кнопка 0,25 сек. ( появляется "масса" на контакте "2" белого разъёма - планшет «уснул»).
-ещё через 0,5 сек.
-выключается OTG (пропадает "земля" для OTG).
-выключается Rem1 с током нагрузки до 1,5А (включение внешнего усилителя)
-ещё через 1 сек.
-выключается дополнительный канал +5.2В/1.5А
-выключается питание HUB-а
-еще через 2 сек.
-выключается Rem (силовой с током нагрузки до 8А)
(Общее время отключения 9,5 секунд).

Канал питания планшета работает и выключится через 36 часов или если в течение этого времени произойдет разрядка АКБ до 11.5В


Возможная ситуация:

(АСС включён, планшет и периферия работают, двигатель не заведен, на АКБ подзарядка с генератора не идет, АКБ разрядился до 11.5В)
-проигрывается мелодия предупреждения (цикл повторяется 3 раза после чего все каналы отключаются)
-если вынуть ключ зажигания, то система полностью обесточивается и потребление равно «0».


Режим "Сервис"
При включённой кнопке "InBut" (если эта кнопка с фиксацией положения подключена к соответствующему выводу разъема и замкнута на "массу") система переходит в ждущий режим
- все каналы (кроме питания планшета) отключены (соответствует режиму "Выключили АСС") и реакции на наличие/отсутствие "АСС" нет.
Функция востребована в движении автомобиля при поданном "АСС" и когда захотелось "полной тишины" или просто потребовалось отключить планшет (увести в "сон").

Ниже блок-схема варианта подключения БП от пользователя Эльдара Зиганшина.

Вложение 51779

Аплодирую стоя! Вот это уже действительно можно считать "умным БП", способным работать с любым планшетом/одноплатником и с каналом управления от сигнализации. Импонирует забота за "чистые" 5В. На пульсации не многие обращают внимание, а это важно.

Благодарю за оценку!

Вариант управления блоком питания от сигнализации предыдущих версий БП.

Вложение 51232

Используется МОП реле (OptoMOS Relay), как вариант такое...
Можно управлять, как вручную кнопкой с фиксацией (тумблер), так и автоматически по сигнализации ( если кнопка находится постоянно в нажатом состоянии), подключив, к примеру на выход для реле блокировки, на котором есть сигнал отрицательной полярности в течение всего времени после снятия с охраны. Если от сигнализации есть свободный канал (для реле блокировки) с выходом положительного потенциала ("плюс"), то на твёрдотельном реле просто меняется вариант подключения питания.
Алгоритм: сняли с "охраны", контакты реле Q1 замкнулись и если в это время кнопка S1 (тумблер) замкнута, то произойдёт запуск блока питания. При постановке сигнализации на "охрану" контакты реле Q1 разомкнуться и произойдёт запуск алгоритма отключения блока питания.
Кнопку S1 так же можно использовать для отключения блока питания ( отключение по алгоритму "сон") вручную во время движения автомобиля.

https://photos.app.goo.gl/p5ZTup55vvH9ztZ16
Стал счастливым обладателем этого чудесного блока питания! Огромное спасибо Александру! Хоть эпопея моя еще не закончена, но блок работает на ура. Кто сомневается делает это зря. Блок работает даже с косяками моими при подключении (я спалил контроллер батареи:yes4:) а блоку хоть бы хны!

Благодарю, Сергей за отзыв! Уверен,что "эпопея" закончится благополучно. Защита силовых каналов на плате контроллера управления модульного блока питания действительно спасает от мелких оплошностей при подключении, но тем не менее лучше до этого не доводить... Ещё раз спасибо за выбор моего блока питания!

В своих непрерывных поисках микросхем DC-DC преобразователей с качественным выходным напряжением «открыл» для себя технологию Silent Switcher (бесшумный коммутатор) от Linear, дочернего предприятия Analog Devices Inc. "Она (технология*) обеспечивает высокую эффективность, низкий уровень электромагнитных помех и поддерживает высокие частоты переключения без каких-либо негативных побочных эффектов. Silent Switcher позволяет отказаться от компромиссов между ЭМП и эффективностью без необходимости сглаживания фронтов коммутирующих импульсов. " Источник.
В ролике ниже показан основной принцип полной интеграции ключевых элементов DC-DC преобразователя в корпус кристалла, что позволяет получить ошеломляющий эффект низких пульсаций выходного напряжения при любой нагрузке!




А так выглядит DC-DC преобразователь, собранный на микросхеме с технологией Silent Switcher с полной интеграцией всех важных элементов в одном корпусе (одна из таких микросхем LTM8053).

Вложение 51367

Минимальная внешняя обвязка (можно сказать, что её нет!), низкий профиль, качество выходного напряжения (пульсации на выходе при напряжении 5V и токе нагрузки в 3,5А всего 10mV), пиковый ток нагрузки до 6А, возможность паралельного соединения нескольких микросхем для увеличения общего тока нагрузки, частота переключения до 3 MHz — это не весь перечень достоинств этой микросхемы.
В ближайшее время проведу тесты готовых модулей питания на этой микре. Низкий профиль готовой платы (с установленными компонентами высота всего 5 мм. и внешние размеры 70 мм. х 70 мм.) позволяет при желании установить модуль DC-DC преобразователя внутри планшета вместо батареи. С уверенностью уже могу сказать, что для ценителей питания "медицинского оборудования" DC-DC модули на этой микросхеме подойдут, как нельзя лучше.
Эффективность подавления электромагнитных помех такова, что легко преодолевает максимальные значения пиковой производительности по электромагнитным помехам CISPR25 Class 5.

вау. супер.
маленький размер позволяет впихнуть куда угодно, только охлаждение делать.
Минусом является корпус BGA. Огромным плюсом - возможность параллельной работы.
Ну и цена 15$ за штуку смущает... или есть дешевле?

Охлаждение делать не обязательно, если делать правильную плату с отводом тепла от корпуса микросхемы. Корпус BGA-это огромный плюс! Шары уже накатаны - только паяй... Поделись ссылкой, где нашёл по $15...
Я покупал за $21.

Крутая микруха, в бга корпусе даже лучше, цена реально 1300р кусается, на тао у одного продавца всего

альтернативный вариант LTM8003. братья близнецы.
LTM8053

Да - не дешёвая... Но подобных вариантов с более низкой ценой пока не нашёл. Придут платы с производства и после распайки посмотрю "в живую" на "выхлоп" этой микры.
Это на неё есть ссылка по $15?

не, на 8053.
LTM8053EY 15.94$
LTM8053IY 17.44$
доставка ко мне 3$
Это по ссылке выше.

LTM8003 чтот не нашел.
Можно по идее брать прямо с сайта производителя ( https://www.analog.com/en/products/l...duct-samplebuy)
по 100 штук:rofl:

С сайта Analog дороже, даже если берёшь 100 штук. Производитель перенаправляет к ближайшему дилеру, а для России - это mouser или DIGI-KEY (последний предпочтительнее по причине лояльных "накруток"). Пересылка у них до России сейчас фиксированная $120... Если после тестов подтвердятся заявленные параметры, то цена в $21 с Али за штуку даже очень приемлемая.

Микросхемы приехали... Качество маркировки настораживает.

Вложение 51380 Вложение 51381

Что-то платы "зависли"...

Ну да, лазером маркировка бы выглядела посерьёзнее

С "оригинальностью" микросхем вроде разобрался - в нижней части, где накатаны шары есть индивидуальный номер каждой микросхемы (если верить официальному представителю Analog Devices в России).

Вложение 51382 Вложение 51383

Но теперь появился вопрос о бессвинцовом припое (шары именно такие категории "е1" - сплав олова, серебра и меди (Sn-Ag-Cu)) у одного из моих потенциальных заказчиков БП на этой микре...
Все, кто в теме знают о "качестве" такого припоя и что стандартами не рекомендуется применение такой пайки для компонентов, эксплуатируемых в тяжёлых условиях (а в авто именно такие). Посему вопрос к знатокам:- "Как выйти из положения без "реболлинга"? Есть ли технология улучшения качества паянного соединения именно для BGA микросхем?"

вот это Вас торкнуло... По-моему уже все давно предали анафиме этот nexus.

А причём здесь Nexus?

Да нет.. Мне кажется это баловство с планшетами давно умерло..
"Жигули" умерли давно.:shok:

"Торкнуло" именно в поисках "чистого" питания и не только для планшетов... Пользуются моими "поделками" и "малинщики", и любители iPad... С последними, если это планшет одна проблема-трудно добраться до батареи... С Mac mini всё проще.
Поэтому если ""Жигули" умерли давно", остальной "автопарк" всё ещё жив и процветает...

Ну почему, в авто повсеместно сейчас безсвинцовая пайка. Как только она пошла, было куча холодных паек на 5-10 летних машинах. Потом производители отладили техпроцесс и таких косяков я что то почти не встречаю. Из того, что я знаю, просто подобрали нормально термопрофиль.

Это не от хорошей жизни, а потому что так Европа решила, а за ней "потянулись" азиаты. Но мы - то говорим о качественной и надёжной пайке деталей. Об "ущербности" бессвинцовой пайки говорит и то, что "практически никто из производителей на данный момент не перевёл на "Lead-free технологии" компоненты военного (Military и Aerospace) исполнения." Источник.
Актуально и по сей день.
Как припаять - не проблема. Главный вопрос - в надёжности эксплуатации бессвинцовой пайки. В процессе работы микросхема DC-DC преобразователя может нагреваться до 80 градусов, а при нагревании шары BGA начинают расширяться. Постоянно расширяясь при работе - сжимаясь после выключения в шарах появляются микротрещины, площадь контакта с площадкой уменьшается, контакт становится все хуже и в итоге пропадает.

Оказалось - не всё так страшно! Решение достаточно простое... Нашёл такую статью, где автор затрагивает именно проблемы бессвинцовой пайки. Не вдаваясь в подробности смысл такой: поскольку реболлинг не самое правильное решение ("процесс замены шариковых выводов из-за возможного повреждения контактных площадок и маски корпуса BGA в процессе механического воздействия при зачистке подложки после удаления бессвинцовых шариков и двух циклов теплового воздействия, которым подвергается компонент в процессе реболлинга"), автор статьи предложил вариант «преобразования» - на контактные площадки на плате наносится оловянно-свинцовая паста, устанавливается BGA-микросхема с бессвинцовыми шариками и после оплавления оловянно-свинцовый припой смешивается с бессвинцовым припоем на самой микросхеме. В результате получается замещение хрупкого бессвинцового припоя на более эластичный оловянно-свинцовый припой. Всё происходит за один нагрев микросхемы. Этот вариант даже получил патент. В общем - есть вариант без "перекатки" шаров!

Хм, они там пасты изобретали преобразовывающие, где возьмёшь?

Паста - это конечно хорошо, но совсем не обязательно именно её использовать (общался сегодня с технологом этого предприятия). Достаточно использовать хороший флюс (как вариант RMA-218) и припой ПОС40 с температурой плавления 235 °C. Наносится флюс на контактную матрицу на плате, облуживаются паяльником контактные площадки. Поверхностное натяжение припоя формирует почти одинаковые "капли" на площадках. Дальше - по шаблону пайки BGA.
