Дмитрий320

01.02.2019 11:29

Цитата:

Сообщение от T_r_D (Сообщение 408284)

А чего всем не нравится lm2596?

У меня LM дает шум по питанию (слышна работа процессора и т.п.) Грешу на нее потому как в наушниках звк четкий, а на выходе на усилок слышны все помехи (даже только при включении планшета)... так то она работает с радиатором нормально... Но вот помехи (а там может и не от нее):pleasantry:я уже не знаю...:wacko2:

skanch

01.02.2019 12:52

Цитата:

Сообщение от T_r_D (Сообщение 408284)

А чего всем не нравится lm2596?
У меня для питания планшета работают такие.
И даже сдвоенные чтоб не грелись.
И ни свиста, не наводок.
На выходе весит электролит на 10000.
Так что с ними всё нормально.
Живёт уже года 3-4...

Здесь частичный ответ...

T_r_D

01.02.2019 14:47

Понятно что так делать плохо, но на тот момент другое было не доступно.
Но в принципе пульсации около 80 милливольт и не греются. Так что цель достигнута.
Шума нет тоже.

жека 3

01.02.2019 15:03

А в реале какой у него ток https://ru.aliexpress.com/item/10A-D...dd1c8edd312ed0

Дмитрий320

01.02.2019 15:24

Цитата:

Сообщение от жека 3 (Сообщение 408289)

А в реале какой у него ток https://ru.aliexpress.com/item/10A-D...dd1c8edd312ed0

Я думаю в половину! но закажу на пробу:yes4:

skanch

01.02.2019 15:26

Вложений: 2

Цитата:

Сообщение от жека 3 (Сообщение 408289)

А в реале какой у него ток https://ru.aliexpress.com/item/10A-D...dd1c8edd312ed0

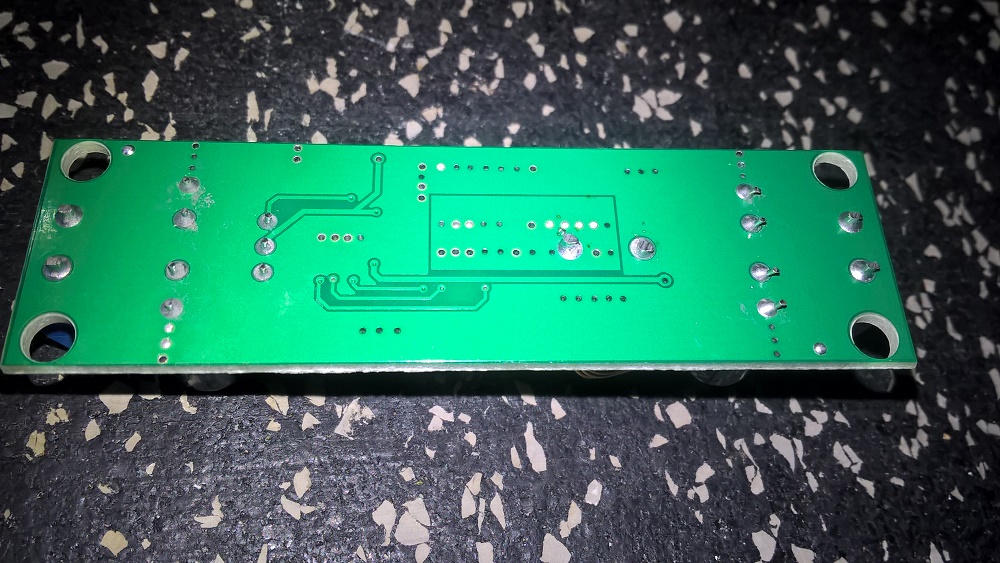

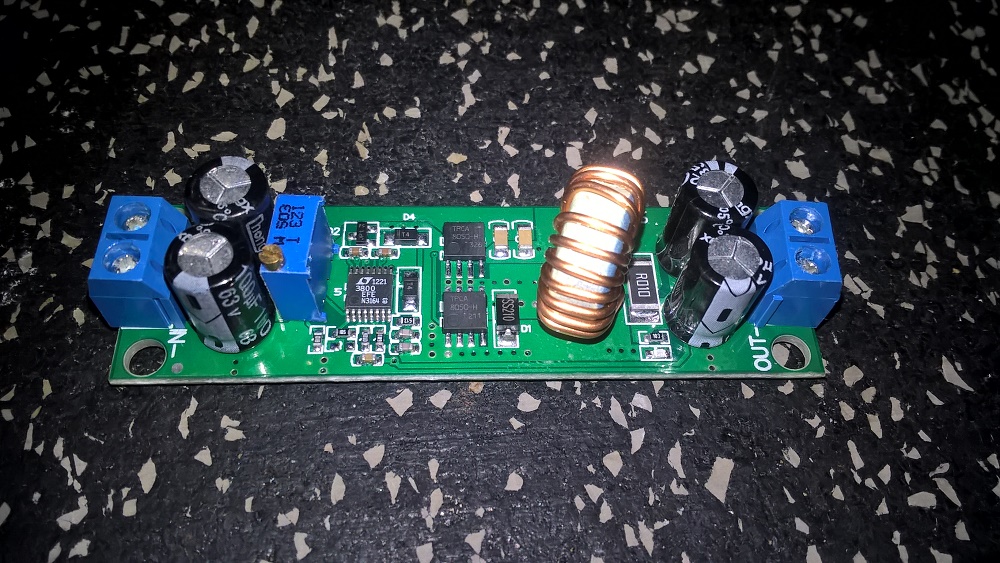

Без радиатора (без доработки нижней части платы радиатор не поставить или высверливать в "подошве" радиатора отверстия под выводы потенциометра и дросселя) при выставленном напряжении 5.0В нагрузку в 6А "тянет" нормально.
http://pccar.ru/attachment.php?attac...9&d=1540833612 http://pccar.ru/attachment.php?attac...0&d=1540833612

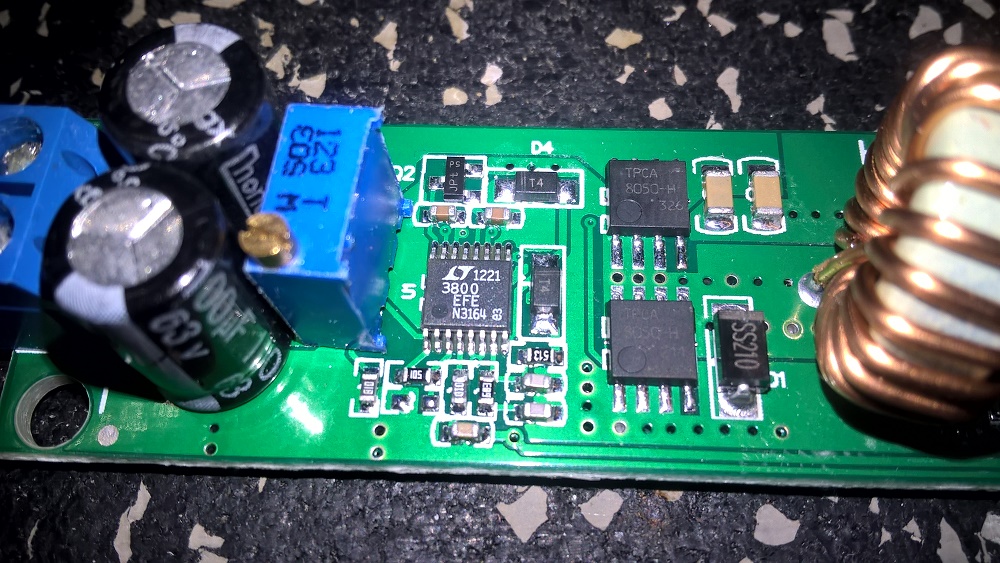

Микросхема, стоящая на плате достаточно известная и обвязка сделана очень близко по даташиту.

Вложение 50803

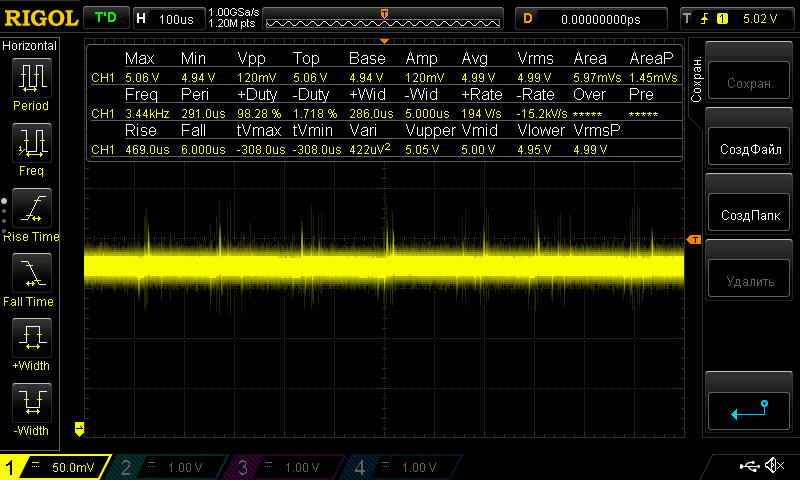

Пульсации на выходе без нагрузки 120мВ http://pccar.ru/attachment.php?attac...1&d=1540833612
Если не менять кондёры и не делать нормальный LC-фильтр на выходе, пульсации под нагрузкой в 8А до 1.0В.

Вложение 50804

жека 3

01.02.2019 15:33

Спасибо, даже с избытком, мне видео регистратор и GPS усилитель антенны подключить,из старых запасов есть такой https://yandex.ru/images/search?text...308&source=wiz но два раза горел и доверия теперь не внушает

skanch

01.02.2019 15:52

Цитата:

Сообщение от жека 3 (Сообщение 408292)

Повторю, что модуль требует доработки для улучшения качества напряжения. В "голом" виде не все подключенные к нему устройства "переварят"его питание.
P.S. В качестве рекламы, вот такой отдельный модуль работает без дополнительного охлаждения с нагрузкой до 6А. На выходе пульсации максимально до 40мВ. Держит "просадку" под нагрузкой при кручении стартером до 6В.

http://pccar.ru/attachment.php?attac...4&d=1548770976

Дмитрий320

01.02.2019 16:05

Цитата:

Сообщение от T_r_D (Сообщение 408288)

А можно конфиг и как что подключено последовательно... Очень интересно посмотреть, чтоб сразу без шума

Дмитрий320

01.02.2019 16:13

Цитата:

Сообщение от skanch (Сообщение 408294)

Вот я смотрю, сколько питания столько и мнений! А есть что нибудь с гр только не nsd?
