только что, мною, путем ритмичных постукиваний тяжёлым тупым металлическим предметом о поверхность склеенного пластикового корпуса сетевого источника питания для HUBа, произведено вскрытие... собственно источника :)
В результате вскрытия была обнаружена плата с элементами, являющаяя собой импульсный преобразователь питания с сердцем в лице PL431B 0725 на выходе, и 2N60C на входе! ОС на оптроне, как раз PL в цепь ОС и завязан. В голове зародилась идея, использовать часть добытого для изготовления автомобильного преобразователя 9-16В -> 5.0V. Подскажите, что можно предпринять? (вариант "убей себя ап стену" не предлагать!) |
Цитата:
|
Цитата:
|
тем, что у меня этих импульстников сетевых после установок уже ГОРА!!!
поправил начало вещания. Получается, что использовать то можно только фильтр выходной :) |
Цитата:
Если в БП есть большой сетевой 50Гц трансформатор, то в 85% случаев выходной блок (после транса) можно применить в автомобиле. Если БП построен по современным схемам с высокочастотным преобразованием напряжения, то проще собрать на LM2576-5, а а скопившиеся блоки питания аккуратно складировать. Если знаком с электроникой не по наслышке, то за 1 неделю можно освоить схемотехнику блоков питания, разобрать все "лишние" БП, определиться что из чего можно сделать. Где-то так я и поступил, правда за пару недель. www.radiokot.ru www.cxem.net и множество других русскоязычных форумов тебе помогут. |
usb кабель
чтобы не создавать лишние темы напишу сюда - мой юсбишный двд подключен через два активных хаба и работать не хочет, чувствуется придется мне тянуть напрямую провод к компу
где можно купить хороший юсб кабель? все что я находил в магазинах - это дешевые за 80 р... |
Ищи кабель HAMA - не намного дороже, 150р за 3 или5 м не помню...
брал в НИКС-е по совету aptm двд работает, но мать не тянет - нада доп питание... |
Цитата:
Цитата:
Дома он должен питаться от 5в блока питания. Вчера взял тестер и прозвонил - плюсы и минусы USB соединены с плюсом и минусом разъема питания, в выключенном состоянии. Выходит, никакой хитрой развязки питания в хабе нет, раз производитель так сделал, то проблем быть не должно, и ничего рвать не надо? |
У самого такое...
Хинт... как ооказалось если подключить dc-dc преобразователь, то БП уходит в защиту. Т.к. напруга на USB выше, чем на DC-DC - то он работает наоборот... Ребята из дигиавто на слете подсказали ка поднять напругу на питальнике 5 -вольтовом, но я забыл! Там резистор надо на контрольную ножку кинуть, но номинал напрочь вылетел из башки! |
Пришел чип диповый МПА15А 15Вт DC/DC 9-18В/5В в ожидании сексуальных выходных с участием хаба, радио, антены и собственно конвертера возник вопрос :pleasantry: хаб у меня DLink 7 портовый, если в него воткнуть радио lart, то остальные девайсы буду работать как 2.0 или все включаться на 1.1 usb? :dntknw: :zipped:
|
хм... по идее должны работать как 2.0
но самое главное - те девайсы для которых критична скорость лучше напрямую в мать тащить. p.s. у самого d-link и есть silabs radio, но пока проблем не было - если порт становится 1.1, то все высокоскоростные девайсы орать нчинают обычно. |
в общем проще все это прикрутить и воткнуть радио с флэшкой :pleasantry:
|
разве ларт 1.1? там же звуковой поток по шине....
|
ну судя по надписям на коробке 1.1, да и хватит ему вполне 8)
офтоп: не понял че дает буфер радио в центрифуге и как управляеца :blush: |
Цитата:
подключил старинную флешку на 128 мегофф, скорость с HDD перекачки упала сразу, так же TV Hibrid Volar стал показывать с задержками.... так что быстрые девайсы нада подключать отдельна от медленных... |
итак на текущий момент результаты секаса таковы.... ранее протянутый мощный экранированый кабель usb не потянул хаб, купил активный удлинитель и забыл о проблеме, но внешнее питание хабу оставил через ирбис, ирбис выдает 5.3-5.5 вольт :shok: vga кабель приказал одному проводку долго жить и показывает в голубых тонах... :angry: остался вопрос как подключить радио к родной телескопической антене с заметным эфектом :dntknw:
|

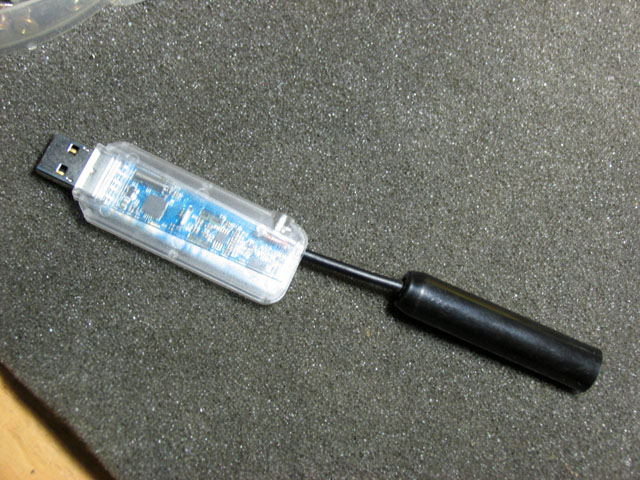

http://pccar.ru/attachment.php?attac...8&d=1205077329
как то вот так, эфект достоин потраченых сил, ИМХО |
Поделюсь и я.
Конвертер сделал на гибридке, дает 5В для питания хаба, зарядки телефонов и прочего. Заодно можно использовать как усилитель сигнала Remoute для управления усилками и прочим барахлом. http://media.meta.ua/files/pic/0/3/240/Zjbt0zRqKR.jpg http://media.meta.ua/files/pic/0/5/245/f53QBd9P3S.jpg Я сделал на MW, но можно купить и другую гибридку из таблички. Обвязки минимум. Светодиод просто для индикации, можно выкинуть. Кондеры по питанию до и после - скорее для очистки совести, чем по необходимости. |
Цитата:
Дополнение: Поставил на днях активный удлинитель http://oldi.ru/catalog/show.php?idx=...%3D1%26ln%3D33 Проблема ушла :pleasantry: |
И снова 5В.
Решил не создавать новой темы... Надеюсь не пропустят мимо.
Задача: Обеспечить зарядкой КПК и блютуз ЖПС в авто (очень стремно спалить девайсы). много искал, но нифига не понял. Вопросы: 1. У всех компонентов приведенных в этой ветке есть куча модификаций, так какие нужны? 2. Есть ли схемы без индуктивности (Ну совсем у меня с этим туго) 3. Помогут ли мне эти загадочные обозначения TPS54350 LM2596T-5.0 К1156ЕКххП (http://www.sitsemi.ru/open/1156ekmo.txt) но не нашел в продаже. 4. Можно накидать схемку (без индуктивности) с точным перечислением всех компонентов. 5. Если я все же не справлюсь, может кто нить собрать за меня (понимаю что немного не та ветка форума, преложения или на мыло или в личку) Заранее спасибо за помощь. |
Купи готовый модуль - 900 руб - все есть.
Зовется DC-DC преобразователь живет например в чип-дипе в разделе питание. тебе надо что-то типа: DC-DC input 9-18v, outpt 5v, 3 (или 5)А |
Не бейте - я не электронщик
Адаптер питания USB устройств Смотреть внизу странички. Адаптер в прикуриватель. Цена от 70руб. Можно ли его использовать для запитки хаба?:dntknw:
|
Ток маловат.
Поищи UBEC-3A или UBEC-5A в любом исполнении. |
Цитата:
Не спортивно, да и небюджетно. 5 амперных там вообще нет по-мойму. |
нет 5 А? странно... че-ж у меня стоит?
Тогда собери на кренке - 1А есть такие... но вот это точно не спортивно! радиатор большой надо будет - зато никаких катушек! |
резисторами гасить резистооооорами..........зимой печка.....сорри за офф)))
|
Злой Гуру.:big: Нельзя кренку ставить!:acute:
UBEC-3A - используется любителями всякого радиоуправляемого, собрана на LM2576 на очень маленькой платке, всё работает! |
Ну уж так и низзя! я например jornada 720 кренкой питал и ниче!!!
Радиатор от 4 пня чуть теплый был... http://www.hobbyforyou.ru/catalog/1558-17766.html - во народ советует - 450 руб!!! достаточно бюджетно? |
Цитата:
|
Ага, он! Только там номинал на микрухе затёрт. :( Просто интересно было бы. Хотя, я догадываюсь, что там. ;)
А когда спрашиваешь у продавца, то находит ещё на LM2576ADJ за 14-15$. Есть у меня оба варианта. Кстати, и в Киеве есть в продаже. |
Вот кстати еще вариант
http://ekits.ru/cgi-bin/index.pl?kit=0006 Но опять же неспортивно и долго... Вероятно начну ваять на LM2576 Не в курсе может есть нужная индуктивность в БП компов, на материнках, и как выяснить, что это именно она? (вопрос снимается) И еще вопрос какую роль в схеме с LM2576 играет диод? В чем различие LM2576T-5.0/NOPB, LM2576T-5.0/NOPB TO220-5, и LM2576T-5.0 ? ( я так понял по функционалу никакой) Кто-нибудь подбирал стабилитрон для организации защитного отключения? Цитата:
Еще вопрос, каков шанс спалить кпк и жпску? |
ЕПРСТ!!!!
не посморел - МОСКВА!!! нужная тебе индуктивность водится в радиомагазине - рублей 10 стоит! |
Покритикуйте
Вложений: 1
Покритикуйте схему защиты от перенапряжения (синим).
И если не трудно подскажите с элементами, что покупать. Я так подозреваю предохранитель на 3А более чем достаточно, Тиристор 10TTS08 Стабилитрон 1N4734A Подойдут ли такие и на какой номинал поставить сопротивление? Нужно ли ставить сопротивление к светодиоду? |
первое......зачем это?
второе ,,,тиристор на постоянном токе работает хитро./ему нужно пульсирущее.проходящее через ноль/....если откроется то закрыть можно только полным снятием напруги...... ну и третье светик нужно включать через резистор.. |
Цитата:
Цитата:
Цитата:
|
резистор на светик......из расчета тока через него порядка 5-15 ма
не факт что тиристор успеет отработать....как и предохранитель в купе с ним....и со стабилитроном..... ну если уж на убой предохранителя/имхо это неправильно/ то достаточно просто стабилитрона.....на 5.6в например..... |
Цитата:
Цитата:
Схема задумывалась чтобы в случае выхода из строя менялись только поврежденные элементы (например ЛМ-ка) и предохранитель. |
стабилитрон в и работает на пробой......это его сущность....и найти безинерционный предохранитель......не китайский.....была тут тема)или самовосстанавливающися
|
Цитата:
В схеме без тиристора, силы тока будет недостаточно чтобы спалить предохранитель. И тут либо стабилитрон пробъет и он таки спалит предохранитель, но сам выйдет из строя; либо он перегорит и ничего не сделает. |
ну теория теорией.....просто спаять и попробовать))))
не будем спорить о вкусе устриц с теми кто их ем)))))М.М.Жванецкий))) |
