Я хочу вставить матрицу с тачем за обрамляющую рамку магнитолы, чтобы не изобретать переходную рамку, а в неё еще и монитор, да и дюймы полезные терять не хочется. Фотки есть в начале темы. т.е. рабочая область экрана с тачем 208х128, далее по вертикале +5-7 мм с каждой стороны есть для рамки монитора с тачем и по горизонтали минимум по 10 мм есть еще. Твою тему почитал, очень все гармонично. |
Пересмотрел сотни три матриц...эта больше всего тебе, да и мне подходит.
Она производственная(классная, что по углам обзора, что по температурным характеристикам))...но к ней нужен драйвер подсветки http://www.panelook.com/NL10260BC19-...view_6143.html Даташит http://vve.su/vvesu/files/T91/Displa...01D_1st_Ed.pdf |
Цитата:
Только что посмотрел, площадь рамки 197,8х116 мм, но габаритные размеры 214х129 мм. Чтобы это могло значить? Да и стоит она не мало)) http://www.eltech.spb.ru/item/nl10260bc19_01d + к ней тач нужен и т.д. |
Цитата:
Цитата:
Хотя средствами windows можно будет подогнать(уменьшить) размер окна, в твой размер рамки. Какая машина у тебя? У меня стоит такой монитор http://www.panelook.com/N089L6-L01_I...eter_1934.html |
Вложений: 1
Машина Golf 6. В том то и дело что я не хочу делать еще одну рамку. Есть штатная обрамляющая панель. Вот именно под неё я и хочу уложить монитор. Штатными средствами виндоус можно конечно подкорректировать размер изображения, но ИМХО качество пострадает из за этого значительно. Монитор LG Display LP094WX1-SLA1 подходит под мои задачи вроде бы.

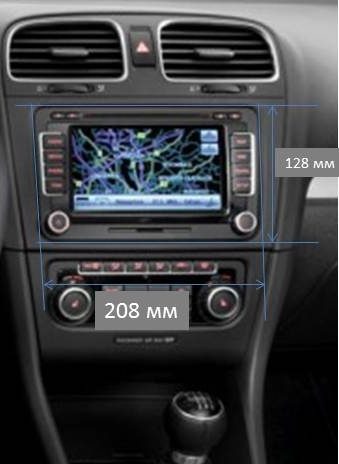

Но все равно пока не могу понять что за габаритные размеры указаны на panelook.com. Площадь рамки, понятно вроде. Я так понимаю это крайние размеры рамки всей конструкции. А что тогда за габаритные размеры? Вот как то так. Именно вместо штатной магнитолы и хочу внутрь вставить дисплей. Углы немного скошены и перекроют изображение , но там совсем чуть чуть. Радиус маленький.Вложение 32420 |
Я пока озадачен поиском господина mirzo, человек профессионально работает с матрицами, контроллерами, тачскринами и т.д. Думаю он как нельзя лучше подскажет как можно выйти из этой ситуации.
|
Смотри.
У нас одинаковый проем. Я промерил высоту проема получилось 150мм, а высота матрицы с емкостным тачем LP094WX1-SLA1 161.5мм...придется спускаться вниз, и резать кнопки кондея(или климота, что там у тебя), из за этого центр матрицы сместится вниз, что повлечет за собой не стыковку с твоей рамкой. И еще один нюанс...размер проема твоей(и моей тоже) рамки снизу 208мм, а сверху 220мм (трапеция такая). Я тоже 2 года назад планировал так же как и ты, но из за этих неровностей в штатной рамке пришлось пойти на хитрость...выпросил у афициалов шкоды бокс от фабии(они его выбрасывают на помойку, когда ставят музыку). И уже с минимальными доработками бокса, вмонтировал матрицу 8.9" Он к тебе тоже подойдет http://s019.radikal.ru/i630/1308/8b/37135bd9a92c.jpg http://s019.radikal.ru/i605/1308/a8/87ca6f5f74a9.jpg А если не хочешь совсем париться, то есть готовая рамка 8''(под твою рамку) http://s48.radikal.ru/i121/1308/0a/0b1d7ec1d7e0.jpg |
Цитата:
А вот бокс это интересно, где еще такой выпросить за бутылку?))) Эх, придется видимо колхозить рамку, потом нести её в покраску. Не подскажете, какой максимальный из доступных дисплеем с тачем и входом hdmi влезет в рамку переходную? |
Ну вот я прикинул примерно размер максимальной матрицы у меня получилось 240х150
|
