YAM1966

13.02.2016 10:14

Цитата:

Сообщение от lvds (Сообщение 351544)

Отличная механика! Видео в работе есть? Чертежами не поделитесь? :)

Старался делать из того, что можно купить у нас в магазине...
Ну и у китайцев естественно ШВП, направляющие, моторы.
Блок управления собираю в корпусе от компа.
USB интерфейсная плата такая (не все с ней было гладко, прочтите мой отзыв на странице товара), драйверы шаговиков.
Шпиндель с инвертором. У него-же набор патронов и гайки.
Пока еще не все в сборе... Чертежи рисовал сам на бумажке ;), заказал порезку. Потом все сверлил на вертикальной сверлилке.

YAM1966

13.02.2016 10:16

Цитата:

Сообщение от Vlad-bodryi (Сообщение 351566)

сколько же ты на железное железо потратил?

было как-то стремление своять такой под обработку мягкого металла, но стоимость направляющих, ШВП и прочей железной лабудени была не вдохновляющей, да ещё с рабочим столом за метр...

Об этом я скромно умолчу :greedy:

bolwoi

13.02.2016 12:30

Чем взрослей и опытней ребенок, тем дороге его игрушки )))

YAM1966

13.02.2016 12:40

Цитата:

Сообщение от bolwoi (Сообщение 351577)

Чем взрослей и опытней ребенок, тем дороге его игрушки )))

:big: ну, мы тут все не на самокатах ездим.

lvds	13.02.2016 13:17

Цитата:

Сообщение от YAM1966 (Сообщение 351570)

Чертежи рисовал сам на бумажке ;)

Да это просто подвиг!
Утащил чертежи к себе, попробую в Inventor'е начертить 3д-модель для повторения :)
Материал Д16Т? Сколько по весу получилось, не прикидывали? А рабочее поле какое? Привод через редуктор?
Впрочем, надо завязывать с оффтопиком, наверное в личку переходить (или может на каком-нибудь чпу-сайте?)

YAM1966

13.02.2016 13:32

Вложений: 2

Цитата:

Сообщение от lvds (Сообщение 351580)

Ссылку на метал и профили дал выше в сообщении.
Рабочее поле 550x400x180 где-то....

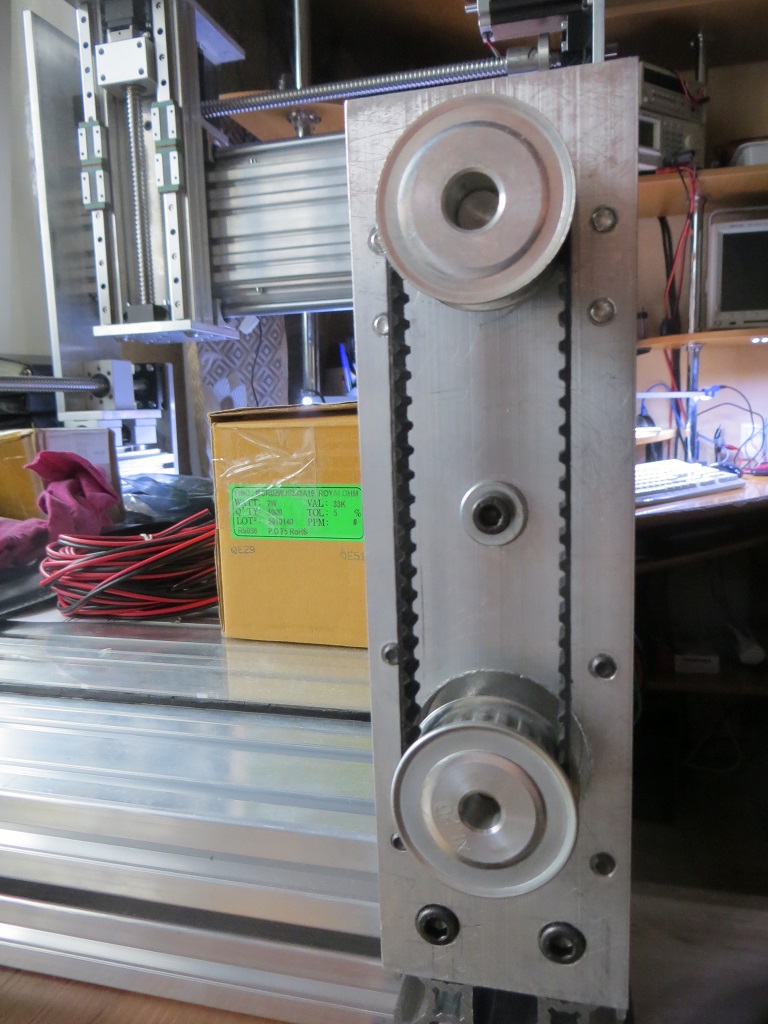

Так как мне сразу не понравились выпирающие двигатели, привод сделал через ремни 1:1. Редуктор не нужен, двигатели 425 oz, 30кг/см...
Вложение 42613

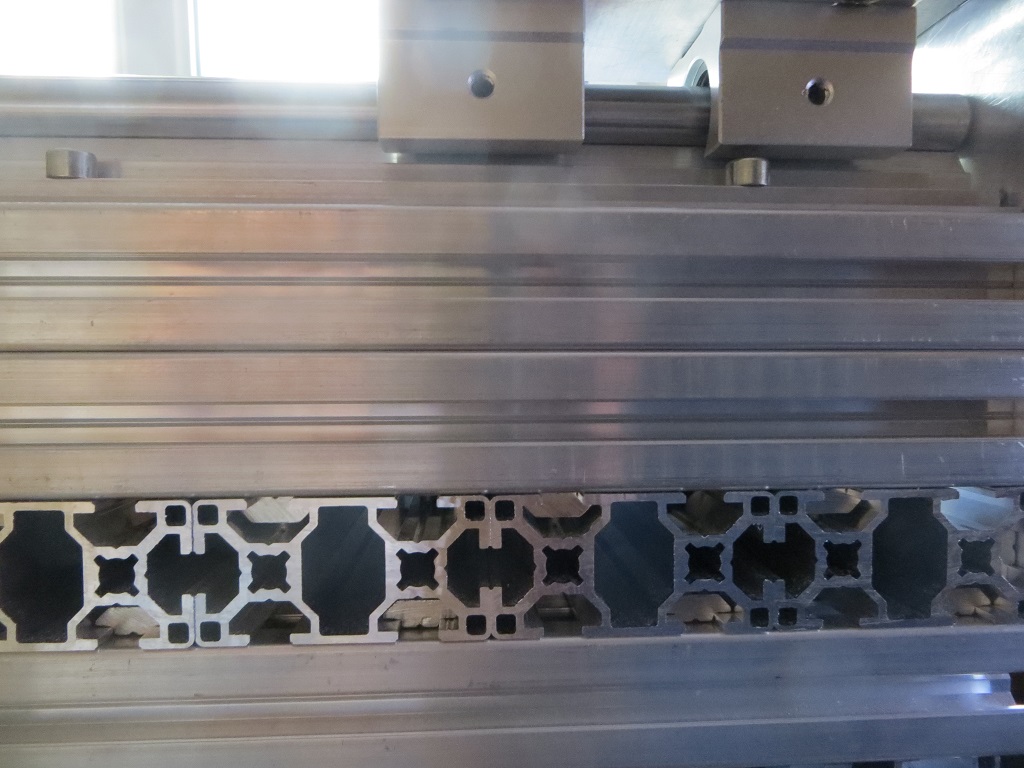

Стол чисто детский конструктор ;)
Вложение 42614

bolwoi

14.02.2016 11:01

Цитата:

Сообщение от lvds (Сообщение 351580)

Да это просто подвиг!
Впрочем, надо завязывать с оффтопиком, наверное в личку переходить

Зачем уходить? Мне, например, очень интересно.

kostya740

16.02.2016 02:42

Цитата:

Сообщение от YAM1966 (Сообщение 351584)

Так как мне сразу не понравились выпирающие двигатели, привод сделал через ремни 1:1.

А не боишся, что ремни будут узким горлышком в точности итоговой станка? Реально на этом железе сделать точность 5 соток по алюминию?

YAM1966

16.02.2016 10:52

Цитата:

Сообщение от kostya740 (Сообщение 351852)

О ремнях не особо забочусь, они армированы. Не я один применяю такую передачу. О точности скажу когда оно все соберется до кучи и заработает :wink2:

YAM1966

16.02.2016 15:15

Пробный запуск китайского шпинделя 3KW на 18000 об/мин

Биение
