итак, заморочился.
Дано: При выключении зажигания я хочу, чтобы экран гас быстро. При старте машины я хочу, чтобы экран не гас. Ньюанс - напруги Асс и АКБ проседают при старте до 10В. Решение: if ((U_akb_real - U_acc_real) >4 )//проверка, выключили ли мы зажигание или просто стартуем (1 - выключили заж, 0 - стартуем) {timeAfterACC = 500;} //1 - выключили заж ЕСЛИ +15 ПРОПАДАЕТ ВО ВРЕМЯ СТАРТА, ТО ВМЕСТО 500 НАДО 5000 или вообще убрать этот блок if-else. else {timeAfterACC = 5000;} //0 - стартуем ЭтоВложение 43396 для 5й версии блока. Также подшлифовал немножко скетч 3й версииВложение 43397, добавил выделенное if (millis() > pauseTimeHALL && flagHALL == 0 || millis() > 10000 && flagACC == 1) //проверка отсчета при холодном старте Видеотест 3 версии в машине. |
И еще вопрос, в основной теме что то не нашел. Когда на датчике холла минус, то планшет просыпается? Из схемы видно что когда все выключено, то мосфет закрыт и на датчике земли нет. Так?
|
Цитата:
|
Я вот картинку прикреплял выше. Там когда все питание выключено что на PW1 7pin?
|
Вложений: 1
И еще всю голову сломал. Набросал схему для Pogo-пинов в Multisim для эмуляции. Так при любом значении на входе с ардуины на выходе 5В.
Пробовал собирать на столе с IRF9540 - тоже самое. Блин, как у тебя работает этот "мосфет-выключатель"? |
Цитата:
подтяжку с +30 ты учитываешь? |
Цитата:
|
Вложений: 1
На схеме P-канальник же
|
Цитата:
работает так: на D9 пришёл плюс 5в - транзюк закрыт. на D9 пришёл - - открылся и пропустил плюс +5В на PW1-3pin. Для проверки надо на PW1-3pin прицепить лампочку или резистор, вторым концом лампы на массу. Без нагрузки можно ловить эдс. На транзюке , когда шляпка сверху, пластиком к тебе, левая нога - затвор (D9). Правая нога - вход питания. Шляпка (и средняя ножка) - выход +5V PIT POGO PW1-3pin. |
Цитата:
И на схеме мофет нарисован как G-вход ардуины, верх-D, низ-S В общем с IRF9540 не работает никак, 2sj337 найти не удалось |
Вложений: 1
Цитата:

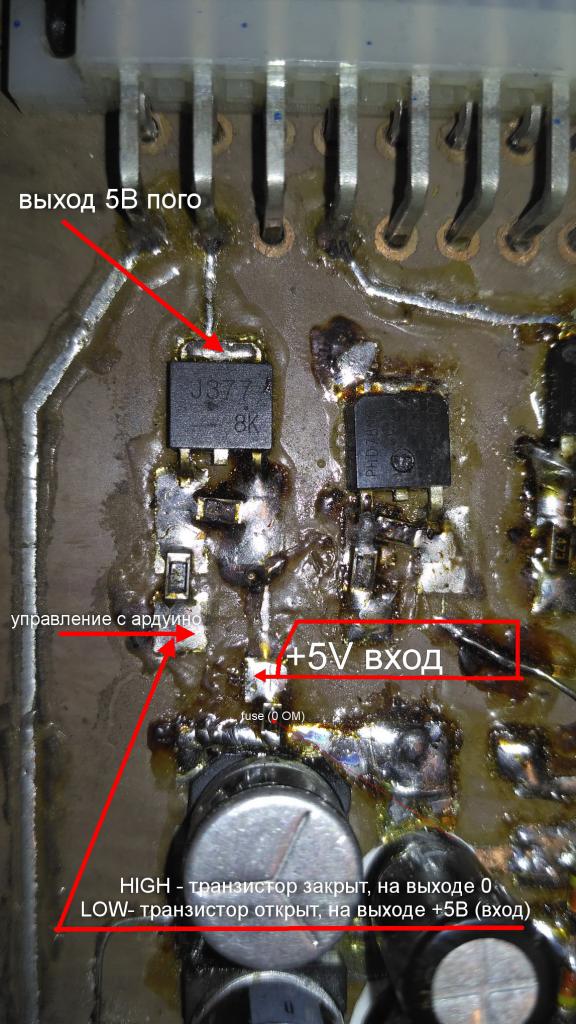

Вот тебе реальное фото работающего блока Вложение 43411 |
Вложений: 1
В общем оттестировал две схемки. Одна замыкает холл на массу при HIGH ардуины, другая подает +5 на хаб (например) тоже при HIGH ардуины.
Теперь надо сделать чтобы на датчик холла по дефолту была земля. т.е. по дефолту открытый мосфет, чтобы не оставлять постоянно работающую ардуину. И еще мне нужно както порвать USB соединающий ардуину (pro micro) с хабом. Нужно ее (а она как клава в андроиде) подключать к хабу последней. Рвать питание не вариант, т.к. она сама этим всем рулит... значит рвать D+ наверно |
Цитата:
Цитата:
Изучай схемы, там это есть всё. |
Вложений: 1
Цитата:
|
Вложений: 1
Холл вот так заработал как мне надо.
|
Цитата:
|
Цитата:
|
Цитата:
|
Цитата:
|
Цитата:
|
Цитата:
|
Цитата:
|
Цитата:
Если ты ставишь 2й транзистор, то резисторы подтяжки и по затвору тоже на него ставь. Так правильнее :pleasantry:. |
Вложений: 1
Ну никак чета... беру твой узел из lay, из схемы и эмулирую в мультисим. Получается что земля появляется только при замкнутом ключе S2. Т.е. есть на ардуине HIGH. Если ардуина выключена и соответственно на ней LOW то земли нет.
|
Цитата:
|
Вложений: 1
Теперь постоянно масса на выходе
|
r1 220k
r3 47k r4 220k пробуй так |
Тоже самое. И что интересно собираю в железе и тоже не работает
|
есть одно подозрение. повесь лампочку не на 12 вольт, а на 5. (у датчика холла 3,3 вообще опорное)
|
Цитата:
|
Вчера столкнулся с неприятной ситуацией с использованием KIW3312
значит подрубал к магнитоле AUX в виде тюльпанов и задел тюльпаном об корпус магнитолы и коротнул хаб, KIW3312 с выходом на хаб здох, теперь KIW3312 под замену стабилетроны тоже. может в схему на выход для питания хаба и АКБ поставить диод защитный ? и какой лучше всего поставить? |
Цитата:
|
Цитата:
получается звуковую подключил к хабу сделал переходник на 2 тюльпана , магнитола Pioneer 80PRS у нее взаде AUX в виде 2 RCA входа , когда один тюльпан вставил в магнитолу музыка играла , а второй тюльпан вставлял и задел корпус магнитолы центральной направляющей тюльпана , искрануло и звук притих , далее смотрю хаб потух акб на планшете до сих пор питается от KIW3312, проверяю мультиком питание хаба а там 0 . |
Цитата:
|
прошу Олега или тех кто смог собрать 5ую версию платы... сделайте пжлста списочек деталей, которые необходимы для сборки платы кроме самой платы андурино.
P.S. прошу проверить и дополнить пжлста: C1 – 47мкФ 25В С2 – 1000мкФ 16В С3 – 2200мкФ 10В С4 – 1000мкФ 10В С5 и С6 – отсутствуют С7 – 220мкФ 16В С8 – СМД 47мкФ 16В (1210) С11 – СМД 2,2мкФ 100В (1812) D1,D2,D3,D7,D8,D9 – СМД какие номиналы? Может конкретные модели? D4,D5,D6 –отсутствуют Q1,Q2 - PHD78NQ Q3 - j245 R1,R11,R17,R18 – СМД 1кОм (102) R2,R4 – СМД 22кОм (223) R3,R5,R7,R8 – СМД 47кОм (473) R6 - СМД 10Ом (100) R10,R12,R16 - СМД 10кОм (103) R13,R14,R15 - СМД какие номиналы? Rxверх - СМД 220кОм (224) Rxниз - СМД 330кОм (334) R9 – отсутствует U2 - ITS716G |
Вложений: 1
Цитата:
С2 – 1000мкФ 16В С3 – 2200мкФ 10В С4 – 1000мкФ 10В С5 и С6 – 0,1 керамика С7 – 220 - 470мкФ 16В С8 – СМД 47мкФ 16В (1210) С11 – СМД 157мкФ 16В танталовый D1,D2,D3 - D7,D8,D9 – от балды, выпаял с како- то материнки D4,D5,D6 –стабилитроны 5,6 В Q1,Q2 - PHD78NQ Q3 - j245 R1,R11,R17,R18 – СМД 1кОм (102) R2,R4 – СМД 22кОм (223) R3,R5,R7,R8 – СМД 47кОм (473) R6 - СМД 100Ом (101) у себя не проверял, я эту цепь не использую. Резак для защиты. Это для запуску БП от центрального замка (сигналки ). ANRU делал такое вроде. R10,R12,R16 - СМД 10кОм (103) R13 ,R14,R15 - СМД какие номиналы? а вот это надо померять в машине взять, не помню. Rxверх - СМД 220кОм (224) (их 2 в параллель!) Rxниз - СМД 330кОм (334) (их 2 в параллель!) R9 – отсутствует (да, по феншую нужны, но без него прекрасно работает) U2 - ITS716G (можно 724, но они чуть мощнее по току) Я сейчас фото работающего блока скинул, может на них номиналы рассмотришь, тогда пиши. ФОТО тыц печатка Вложение 43586 |
Цитата:
Цитата:
Цитата:
Цитата:
|
