MITSUBISHI LANCER 9
Здравствуйте!
Представляю на ваш суд мой проект pccar, на создание которого ушел месяц, а подготовка заняла 5 месяцев. http://ed47.users.photofile.ru/photo.../162921948.jpg http://ed47.users.photofile.ru/photo.../162921946.jpg Еще до покупки Ланцера видел в интернете фото салона Ланцера с Navi, http://ed47.users.photofile.ru/photo.../162923627.jpg но когда, обратился к дилеру с вопросом установки такой панели, работник скептически взглянул на фото и заявил что такое впервые видит. Единственное что он мог мне предложить, так это центральную панель 2din с переносом кондея в "бестолковую" полочку, но такой вариант не устраивал и по расположению, и по цене, и исчезновением полочки которая на мой взгляд достаточно удобно и удачно расположена. Поискав информацию во всемирной паутине выяснил, что это lancer cedia который производится для японского рынка где как известно авто праворукие. Огорчившись такой "не справедливостью" было принято решение поставить медиацентр 1din с моторизованным сенсорным дисплеем kenwood, чему был очень рад, пока не наткнулся на этот форум и абсолютно твердо решил что я хочу видеть в своем авто. С этой целью, на японском аукционе была приобретена соответствующая панель. http://ed47.users.photofile.ru/photo.../162921938.jpg Панель необходимо было подвергнуть ампутации всего лишнего. http://ed47.users.photofile.ru/photo.../162923652.jpg Также необходимо сделать соответствующие вырезы на основной и центральной нижней панели. http://ed47.users.photofile.ru/photo.../162921915.jpg http://ed47.users.photofile.ru/photo.../162921927.jpg http://ed47.users.photofile.ru/photo.../162921922.jpg Кроме того, отверстие под магнитолу расширяется в низ. Существует более простой вариант - приобретение нижней панели от cedia, которая уже имеет соответствующую форму. Далее рамку под монитор склеил с основной центральной панелью с помощью эпоксидного пластилина (холодная сварка). первоначально пробовал склеить с помощью эпоксидки (жидкой), но процесс трудоемкий, а главное результат совершенно не надежный, конструкция получается хрупкой из за малой площади соприкосновения деталей. С пластилином же все гораздо надежнее, поскольку он заполняет все пустые пространства увеличивая тем самым площадь склеивания деталей. http://ed47.users.photofile.ru/photo.../162921932.jpg Внутри расположена пластиковая рама на которой крепится панель с часами (она тоже лишняя деталь подлежащая удалению). http://ed47.users.photofile.ru/photo.../162921878.jpg Фото не мое, сам не запечатлел этот момент. Крепления под болты как нельзя кстати заранее предусмотрены компанией mitsubishi, даже не смотря на то, что для европейского рынка моделей lancer в комплектации navi не существует. Казалось бы все замечательно, но воздуховоды тут другой формы (меньше и вертикальные). http://ed47.users.photofile.ru/photo.../162921884.jpg Это явилось одной из самых сложных задач в данной модернизации. Существует 3 варианта выхода из ситуации: 1 отрезать и заклепать воздуховоды, 2 приобрести другой воздуховод и 3 переделать имеющийся воздуховод. Первый вариант с нефункционирующими воздуховодами меня категорически не устраивал и был отметен сразу. Второй вариант ведет к новым материальным затратам, кроме того, установка воздуховода весьма не простое занятие, поскольку требует полной разборки панели. Для переделки воздуховода взял у ребенка 2 обычных детских кубика. http://ed47.users.photofile.ru/photo.../162921907.jpg В кубике прорезал отверстия под воздуховод и решетку воздуховода, и обклеил края поролоном при помощи силиконового клея. http://ed47.users.photofile.ru/photo.../162921904.jpg http://ed47.users.photofile.ru/photo.../162921906.jpg Пропавшую с панели кнопку аварийной сигнализации хотелось видеть на своем привычном месте и в привычных размерах, поскольку используется она не так и редко, например "спасибо" когда пропускают другие водители в пробке. На японской панели расположены 6 кнопок с подсветкой для управления DVD и/или навигацией http://ed47.users.photofile.ru/photo.../162923625.jpg (кстати, сам не видел, но владельцы cedia утверждают что вещь у нас бесполезная, т.к. карт России нет, а с DVD тоже какие-то траблы, формат не то чтоли). Две центральные кнопки склеиваются вместе, http://ed47.users.photofile.ru/photo.../162921899.jpg http://ed47.users.photofile.ru/photo.../162921887.jpg в результате чего, на панели остается 5 кнопок, одна из которых, большая по середине, становится кнопкой аварийной сигнализации, еще одна кнопка для включения pccar (умное включение решил не использовать поскольку во первых меня пугает зима, а во вторых в нашем маленьком городе бывает частенько, что поездка составляет минут 5), а остальные пока не функциональные, но думаю, найдется еще что на них повесить :yes4: . Кнопка аварийной сигнализации включается и выключается кратковременным замыканием контактов, поэтому повесить эту функцию на любую кнопку не составляет труда. http://ed47.users.photofile.ru/photo.../162921894.jpg В этом же разъеме идет и подсветка (ILL+), которая подключается к блоку кнопок на рамке монитора. Сам pccar подключается к разъему часов, для этого там есть все необходимые клеммы (BAT, GND, АСС, ILL их расположение указанно на самих часам). http://ed47.users.photofile.ru/photo.../162921939.jpg В виду ограниченного в lancer места под комп, было принято решение о создании собственного корпуса с минимально возможными размерами, который собирался из оргстекла (корпус собирался не для всеобщего обозрения, в связи с чем его внешнему виду изначально не уделялось внимание, поэтому не пинайте за это). http://ed47.users.photofile.ru/photo.../162921902.jpg Монитор АН7.0" 800х480 с контроллером AT717C и тачскрином был приобретен в *******е. Казалось бы подхожу к завершению, но неудачи приследуют меня на каждом шагу :tease:(а может просто кривые руки или отсутствие опыта). Вобщем примеряя, задел мать об шуруп и слегка поцарапал. В результате: keyboard error. Осмотрев внимательнее, заметил маленькую царапину, аккурат перерубившую 4 дорожки. уже было опредилил мать на помойку, но... собственно паяльник держал в руках всего второй раз в жизни (да и не маленький), но мать всеж удалось реанимировать. http://ed47.users.photofile.ru/photo.../162921909.jpg На сегодняшний день у меня реализованы только мультимедиа и навигация, но в планах еще дополнить систему видеорегистрацией, интернетом, камерой заднего хода, OBDII, датчиками давления колес,ТВ, пака, ну а там видно будет.:rolleyes2: ЗЫ Владельцам цедиа в этом плане куда проще, панели идут под их праворуких коней. |
поздравляю хорошо получилось, удивляюсь как тебе удалось запаять, сам паял ?
|
отличная реализация!!!!
только не понял что за монитор использовал PS как вижу на фотке, перебитые дорожки просто восстановил припоем, это не очень хорошо. Лучше бы на каждую дорожку положить по одной тонкой жилке провода. иначе со временем может от вибрации и деформаций платы может пропасть контакт |
Дико извиняюсь, исправился, указал монитор.
Монитор АН7.0" 800х480 с контроллером AT717C и тачскрином был приобретен в *******е. Паял сам, и паяльник то до этого один раз в руках держал. mcf1, спасибо, учту Ваш совет, если полетит именно так и попробую сделать. |
Респект за распил воздуховодов,:tease: нравится, когда люди не боятся и пилят... но с умом конечно. Думаю у тебя всё получится, ждём продолжения. А msf1 правильно заметил по поводу ремонта дорог - лучше не жди проблему, а сделай сразу и забудь.:whistle:
|
на самом деле к распилу долго шел, 100 раз примерялся, никак не решался, но глаза боятся, а руки делают ))) а трабл устраню в ближайшее время )
|
Напиши поподробнее как пилил. И подскажи где взял скин с MMC.
|
ED47 подскажи пожалуйста где приобрел такую панель и номер детали.
|
первый пост ВНИМАТЕЛЬНО прочитать не?
|
а где фотки то?
|
А штатный экранчег тачскрин стоит в нави или простой? ... если есть такая инфа.
з.ы. За номер детали то же был бы признателен если есть, а пост прочитал и де заказано - знаю ;-) , так же думаю и по своим каналам не сложно будет достать, но пока не узнавал. |
Цитата:
По-моему, вот это ставилось штатно в тайваньские лансеры: http://photofile.ru/photo/noev/96572.../122898602.jpg По материалам: www.cmc-motor.com/accessories/ |
сорри за офтоп,ребят,есле кому несложно,киньте номерочек рамки,а то никак не могу найти ее(((
|
мне рамку нашли ... сказали весь комплект около 3500 будет (новый) и доставка от 2 до 4 недель ... номерок пока не знаю... отпишусь как сообщат.
з.ы. на днях закажу и как привезут буду собирать |
Вложений: 1
Ребят, вы как дети малые.... Перед вами бездонная куча информации, которая есть в инете, а вы сидите и номерки спрашиваете....

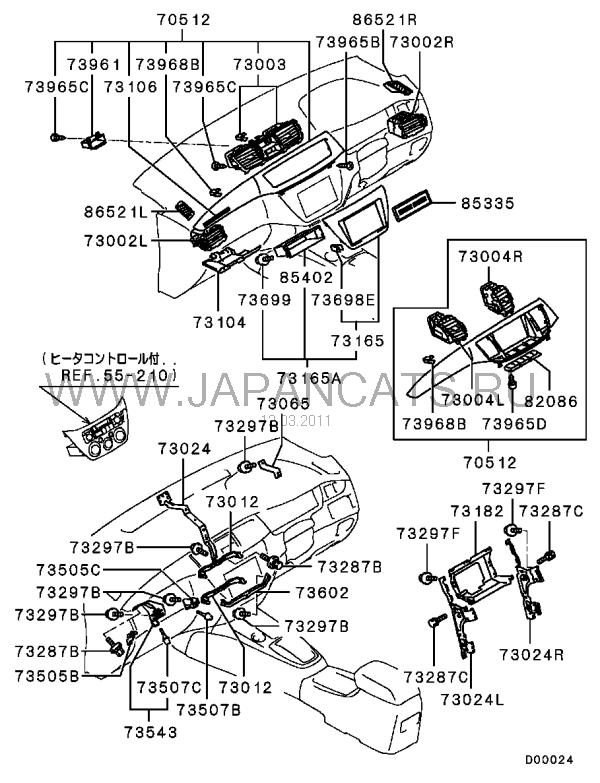

Вложение 21032 Для более полной инфы (там есть исполнение с левым рулем) придется зарегаться (бесплатно, не реклама). |
Цитата:
|
Все очень клёво получилось! Автору зачет! А какое потребление в итоге получилось? Вот прочитал много гаражей, но никто не пишет потребляемую мощность всей системой...((( Это ведь самый важнейший показатель...
|
Цитата:
Единственная машина, для которой была найдена эта панель в леворульном исполнении это MMC Virage iO, да и к ней хрен где запчасти найдешь.:dntknw: Поиски продолжаются :read2: |
Цитата:
А если серьёзно, отлично сделано. |
Дело двинулось.
На www.taibay.ru у Павла можно заказать панели, которые все искали. http://s58.radikal.ru/i160/1106/84/6c7bb96c462bt.jpg http://s46.radikal.ru/i114/1106/33/82aa17b864cet.jpg http://s46.radikal.ru/i114/1106/11/98e4a2d4f0f9t.jpg Чего только с печкой теперь делать не ясно. У виража печка и кондей под 1DIN. Можно конечно и 2 монитора сделать, а печку вообще вниз убрать. |
не понял только, у тебя рамка с кнопками! а ведь есть такие рамки и без кнопок - это точно потомучто на Айртреке такая же мультимедиа митсу стоит!!! и она бывает более ранняя с кнопками и бывает полее свежая с тачскрином и без кнопок
проект супер, нет слов! |
а каков бюджет проекта?
|
Может кто подскажет где найти каталог тайваньского лансера (global lancer) так как у него левый руль и навигация есть. Если можно то название кузова и VIN не помешают
|
Думаю что запчасти вы вряд ли у нас найдете даже при наличии каталога, т.к. по тайваньским номерам как правило ничего не находится.
Да и ценник вероятно будет конский (праворукая панель под монитор около 30000 р., не думаю что будет дешевле). Так что вариантов 3: 1)за 300$ на всем известном сайте, 2)искать кто привезет(отправит) б/у из Тайваня (до смены курса стоила около 7500 р, сейчас неизвестно) 3)пилить из праворукой(самый дешевый вариант). |
