ВАЗ 21093i (2003гв)
Вложений: 12
Начнемс.....

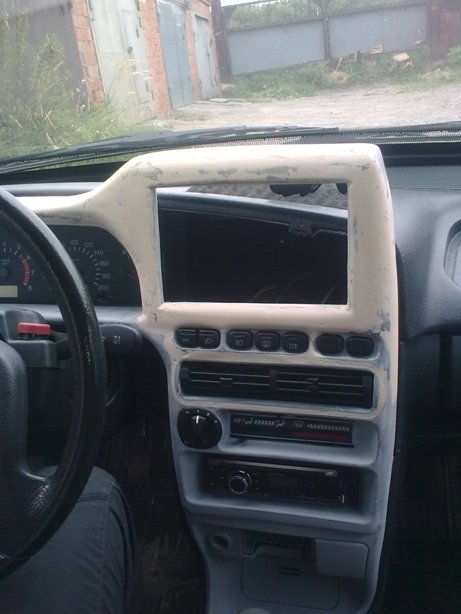

В наличии ваз 2109 с торпедой от ваз 2113.Решено поставить монитор стационарно, т.к. было сделано несколько вариантов выдвижных мониторов и все они сильно болтались на кочках. Процесс доработки панели немного отличается от предыдущих проектов на форуме. Это связано с тем, что мне все таки не хотелось убирать воздуховоды с центральной части + чем выше монитор тем меньше отвлекает от дороги (ИМХО). 1. Примерка http://www.pccar.ru/attachment.php?a...1&d=1314513815 2. Врезаем в панель заранее изготовленный каркас для ЖК матрицы http://www.pccar.ru/attachment.php?a...1&d=1314513815 3. Крепим все на саморезы к пластику http://www.pccar.ru/attachment.php?a...1&d=1314513815 4. Покрываем все монтажной пеной http://www.pccar.ru/attachment.php?a...1&d=1314513815 5. После высыхания пены срезаем лишнее и придаем форму http://www.pccar.ru/attachment.php?a...1&d=1314513815 6. Покрываем стеклопластиком http://www.pccar.ru/attachment.php?a...1&d=1314513815 Заметка: перед наложением стеклопластика советую все-таки сперва заполнить пустоты, образовавшиеся в пене, шпаклевкой и выровнять. Тогда стеклопластик ляжет ровно и плотно. 7. После грунтовки примерка в машине http://www.pccar.ru/attachment.php?a...1&d=1314513815 8. Шпаклюем шкурим, шпаклюем шкурим :wacko2: и снова примерка http://www.pccar.ru/attachment.php?a...1&d=1314513815 8.1 Ну как же без помошника в этом трудоемком процессе :derisive: http://www.pccar.ru/attachment.php?a...1&d=1314513815 9. Грунтуем ... Советую покрыть грунтом 2 раза, после ошкурить шкуркой не ниже 1000 http://www.pccar.ru/attachment.php?a...1&d=1314513815 10. Покрываем краской, в моем случае матовой из балончика одним слоем http://www.pccar.ru/attachment.php?a...1&d=1314513815 11. Устанавливаем в машину http://www.pccar.ru/attachment.php?a...1&d=1314513815 Прошу оценивать как работу не профессионала, а новичка коем я и являюсь. Получилось достаточно удобно и практично - воздуховоды все на месте, кнопки перенесены под монитор, высота не мешает водителю... Комп собран и установлен временно в бардачок пока собираются подиумы в багажник. Фотки и состав системы выложу через пару дней ... ЖК матрица PHILIPS от монитора MYSTERY MTV920 диагональю 9.2" осталась от предыдущего проекта (недоделка по причине продажи авто) не могу найти сенсорную панель моих размеров помогите кто может |
не знаю как сделать миниатюры и изображения в конце сообщения в виде ссылок просто
|
Ах!-гаражики[IMG]http://s15.radikal.ru/i188/1108/04/dc808c96020a.jpg[/IMG] знакомые!!!Прям как у нас! KapKan я б поигрался с расположением воздуховодов-попробовал бы опустить их ниже(и у себя в проэкте начал было...но остыл).В плоть до того что расширил бы ,,бороду,,.Потом-надо было сделать однородную фактуру(типо заводских ,,пупырышков,,)антигравий,а потом красить...Я ставлю картинки через http://www.radikal.ru/
|
В перспективе планирую обтянуть панель пленкой, по возможности методом аквапечати (имерис), про которую узнал на этом форуме, за что спасибо уважаемому Boch... Осталось найти где купить пленку и активатор...
|
Дерзай-удачи!!!!
|
Надо было козырек от солнца сделать, все равно с нуля лепилось.
|
Еще заднюю часть дорабатывать, может и козырек появится. Хотя уже три дня использую и честно говоря солнце не сильно напрягает.
|
Состав системы :
AMD Athlon 64 x2 EE 4200+ SAM2 BOX http://www.nix.ru/autocatalog/amd/50708_pack_large.jpg MB Foxconn 761MX SAM2 http://imgmod.gorbushka.ru/images/102534_1.jpg DIMM 1024Mb PC2-5300 (667MHz) A-Data http://www.494911.ru/products_pictur.../8121462_1.jpg HDD Western Digital (WD800AAJS) Caviar 7200rpm 8Mb SATA-300 http://www.494911.ru/products_pictur.../8130909_1.jpg AverMedia AverTV DVB-S Hybrid+FM http://s5.oem.by/images/items/26605_878ee995458c_bi.jpg USB Genius Traveler 350 Optical, 1000dpi http://www.3dnews.ru/_imgdata/img/2007/11/09/65143.jpg M2-ATX http://www.cartft.com/image_db/M2-ATX.jpg Mystery MTV-920 http://www.smartphoto.ru/userfiles/p...img-256431.jpg Программное обеспечение: Windows XP Professional SP2 Icar v1.6.5.0 AIMP v2.61.583 Mozilla Firefox v5.0 2Gis v3.5.2.0 Временно все установлено в бардачок, подключено и работает исправно без сбоев. http://i032.radikal.ru/1109/4e/70dec84bd56a.jpg http://i055.radikal.ru/1109/be/911e3ffb955f.jpg http://s001.radikal.ru/i194/1109/e7/80b3a0282ffa.jpg Позже комп переедет в подиумы в багажник. Деревянная полка будет убрана (надоел скрип). |
Теперь проблемы :
1) Icar не работает с AverMedia AverTV DVB-S Hybrid+FM - жаль ! 2) До сих пор не могу найти резистивную панель для моника :sad2: управлять даже громкостью не так удобно простым трекболом. На нем есть колесико, но есть ли возможность управлять в Icar громкостью с помощью колесика это еще для меня тайна ))) |
А вид с лобового окнана то где моник стоит?есть фото?
|
Щель образовалась в процессе переделки сейчас думаю наращивать стенку панели.
Сверху будет накладка, которая закроет вырезанную часть торпадо. Внутри расположатся GPS-приемник, GSM-модем и разъем USB для флэшки. http://i066.radikal.ru/1109/90/11b45638104f.jpghttp://s014.radikal.ru/i328/1109/1a/d24893c76d75.jpg Примерно вот так будет выглядеть: http://s16.radikal.ru/i191/1109/d4/e21f78d748f0.jpghttp://s57.radikal.ru/i156/1109/59/4179dd56efbe.jpg |
Icar в действии: :laughbounce:
http://i019.radikal.ru/1109/31/f370d86e359a.jpg |
Начал изготовление накладки на торпедо:
http://s014.radikal.ru/i329/1109/2d/f77949aba142.jpg примерка: http://s005.radikal.ru/i212/1109/94/e3d5dd12bcb4.jpg сегодня планирую залить пеной :tease: |
было бы не плохо залить пеной и туда же GPS приемник спрятать.
|
Столкнулся с проблемой : очень плохо ловит радио ! :sad2:
Разъем jack, включаемый в плату тв-тюнера, далее разделяется просто на две проволки длиной около 2 м. Как я их не крутил в машине, так и не получилось добиться качественного приема (есть станции которые берут очень хорошо но их всего 3 из 20). Китайская магнитола при этом ловит очень даже ничего. Реально ли приспособить активную штатную антенну ? Что можете посоветовать ? |
Этот тв-тюнер радио хорошо ловить никогда не сможет. Ни один из компьютерных фм тюнеров ловить нормально не будет. Позволь поинтересоваться зачем тебе dvb-S нужно в машине ведь это спутниковый стандарт ?
|
Цитата:
и все же что можно придумать с антенной? |
Цитата:
Цитата:
|
Цитата:
|
Цитата:
|
to Bersenev:
1. обновил версию до 1.6.5.0 и тюнер заработал (и ТВ, и ФМ) :laughbounce: 2. Autohotkey - от этой идеи пришлось отказаться из-за установленного 2ГИС - все-таки удобно колесиком масштаб менять :blush: 3. я в электротехнике не силен отсюда вопрос: как определить, можно ли подключить активную антенну к тюнеру, без выхода из сстроя последнего ? :dntknw: наличие на входе конденсатора является таким признаком ? |
Цитата:
|
Для поездки в др.город временно обтянуто тканью :
http://s017.radikal.ru/i434/1110/18/18820a8572b0.jpghttp://s017.radikal.ru/i439/1110/f4/eecab6c4887e.jpg За пузатость замечание принято и скорее всего будет исправлено. |
Я так понимаю никакого конденсатора на входе нет?
http://s016.radikal.ru/i337/1110/5d/9a1b56cc148b.jpg http://s017.radikal.ru/i414/1110/5e/65dd90e730e5.jpg |
не пойму, то ли L12, то ли С12.Если и должен быть конденсатор, то как раз на этом месте. Тонкая длинная дорожка с разъема.
Не могу рассмотреть. а вообще не вижу проблемы, самому кондер воткнуть. я так понимаю, речь идет о том, чтоб постоянное плюс 12В с активной антенны не попало на вход тюнера? |
Вложений: 1
Переделана панель под 7" тачскрин (EJ070EN-03A+VS070TP-A5)
После установки SSD винта комп, периодически не видит загрузочного диска при запуске, нажимаешь reset и в 99% случаях все запускается нормально. Заменил батарейку на биос, но проблема осталась не решенной :sad2: |
