Cevrolet Captiva CARPC первый опыт


Всем привет!
Наконец я решился воплотить даванюю мечту! Установить компьютер в свой авто.
Приобрел "стартовый комплект" у puni4 http://forum.pccar.ru/showthread.php?t=15092
Это панель в оригинале
Вложение 23797

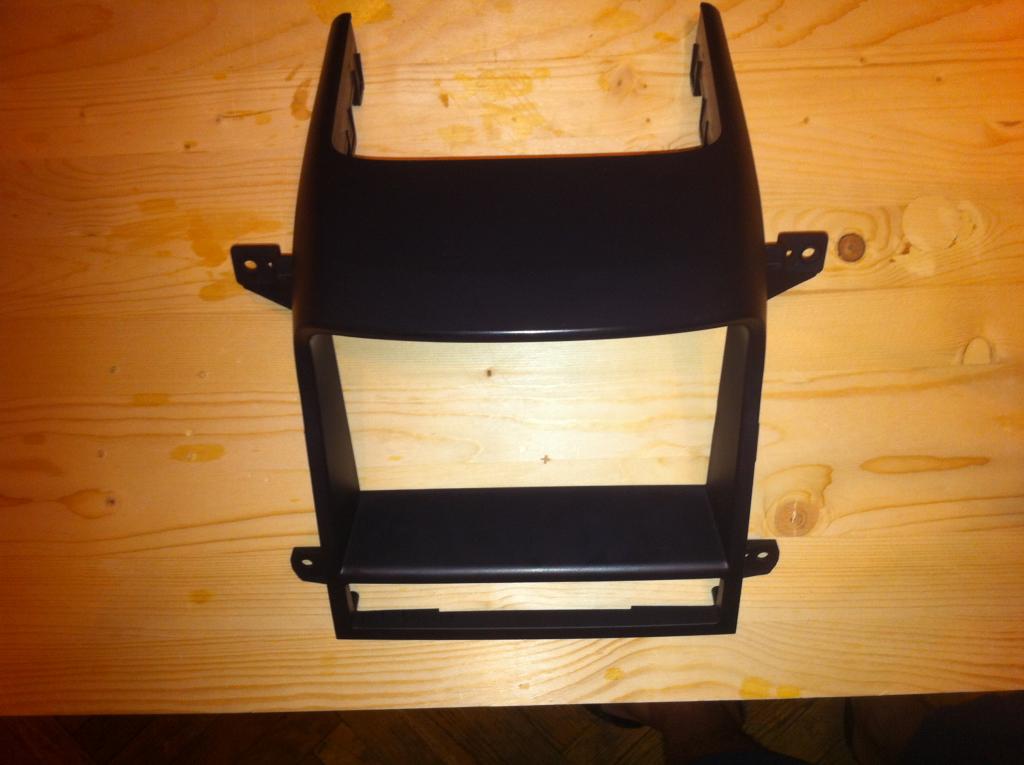

Разобранная
Вложение 23798
Вложение 23800
Монитор решил устанавливать в верхней части где располагался дисплей климата и небольшой бардачок.

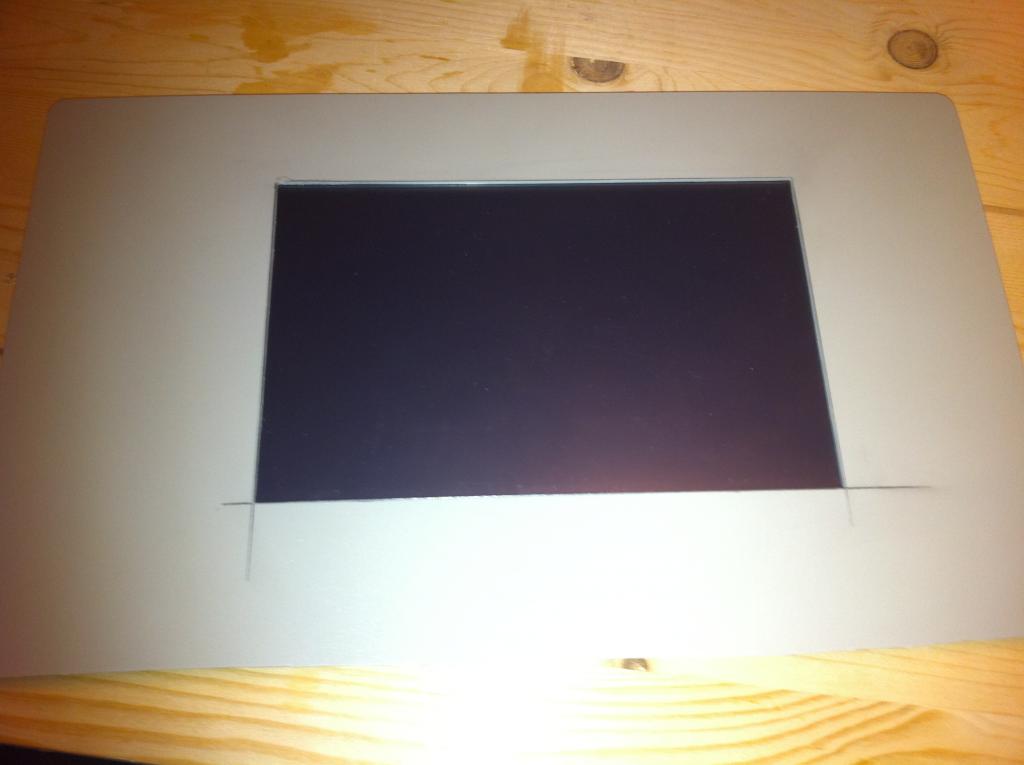

Корпус монитора разобрал, изготовил переходную рамку из подручных материалов
Вложение 23799Вложение 23801Вложение 23802Вложение 23803Вложение 23804Вложение 23805

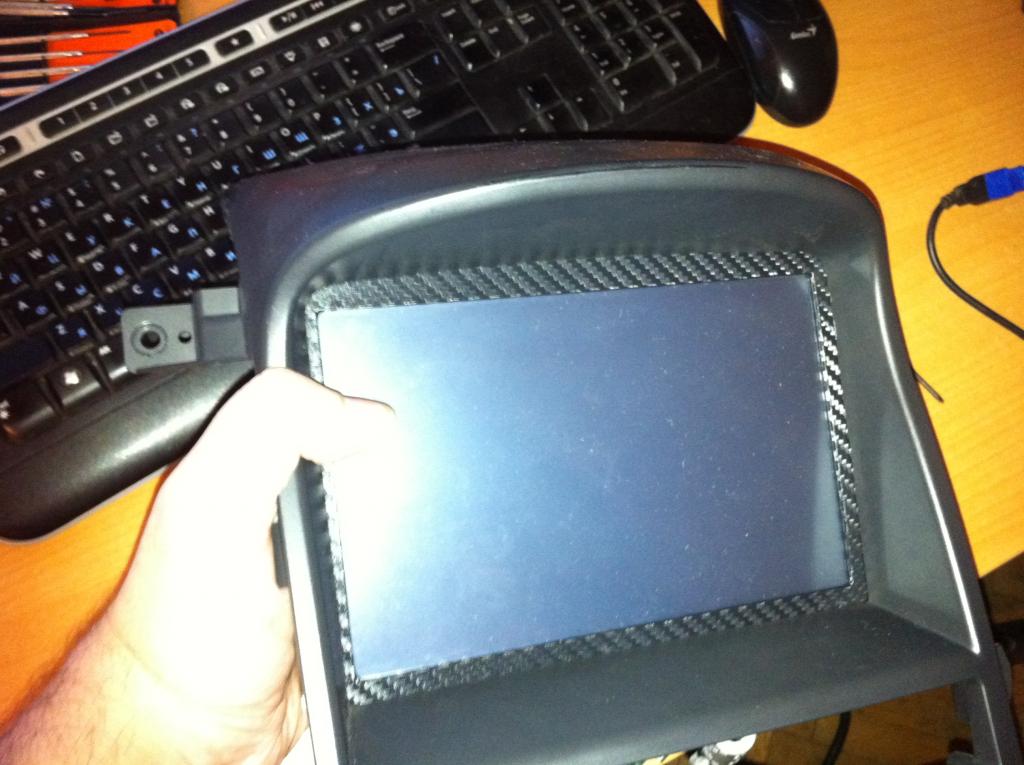

Обклеил ее виниловой пленкой под карбон
Вложение 23806Вложение 23807
Получился вот такой результат
Вложение 23808Вложение 23809
Комп планирую установить в перчаточном ящике под передним пассажирским сидением.

Не в том разделе разместил

А какой у тебя монитор, 7" что ли? У puni4 на продажу был выставлен 8". У меня 8" лилипут вписался в родную рамку быз лишних выступов. На мой взгляд пленку надо было брать черную, а не под карбон.

Да монитор 8, по ширине он подходит идеально, только бортики подпилить в родной рамке подпилить. А вот по высоте остаются зазоры, поэтому решил сделать рамку по всему периметру монитора.
Насчет пленки согласен, сегодня куплю черную матовою и попробую.

Привет. Возможно будет что-то интересно по моему опыту.

http://www.pccar.ru/showthread.php?t...hlight=Captiva

Рад, что свежая каптивка появилась в работе.

Приветствую в наши ряды :) Каптивоводов. Вот мой писюк уже год трудится
Вместо HDD поставил SSD работает на ура. Единственный недостаток это иногда при заводке двигла виснет, не всегда :) иногда. Собираюсь поставить аккумулятор от APC 12 v с его же зарядником

Переделал рамку, установил монитор
Вложение 23815Вложение 23816
Как говорил ранее комп планирую установить в перчаточный ящик
Вложение 23817Вложение 23818
Сделал вырез для рамки материнки и в крутил "подставочки"
Вложение 23819
Блок питания, жесткий диск решил установить отдельно под сиденьем.

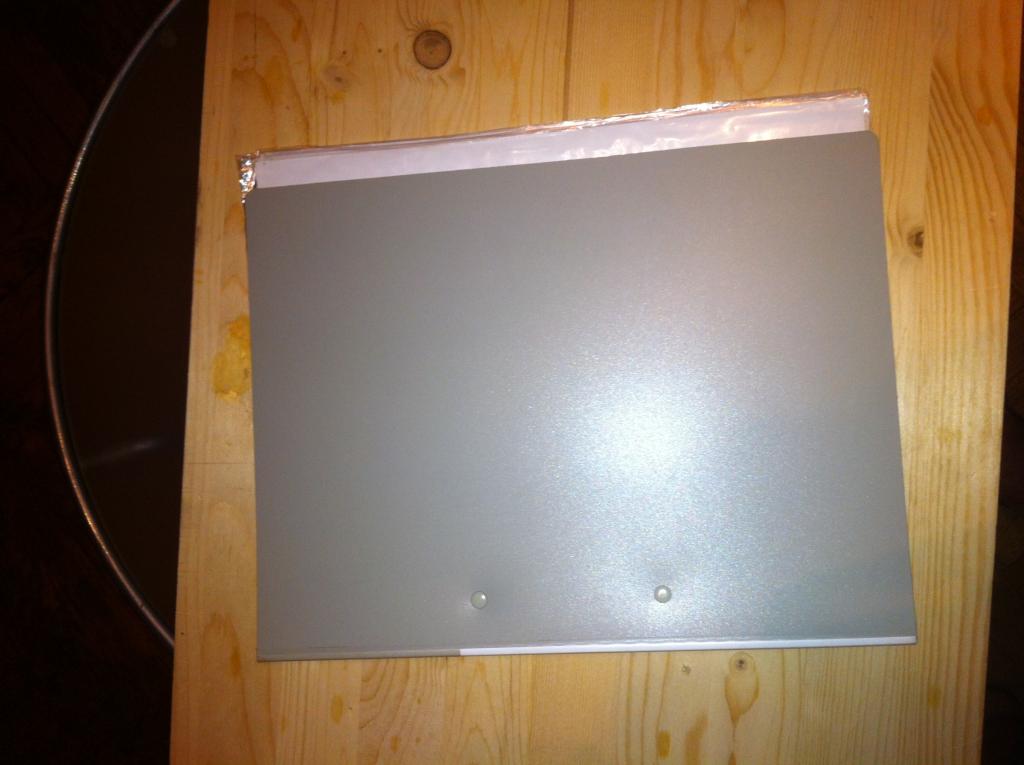

Крышку ящика планирую изготовить из оргстекла.
Вложение 23820Вложение 23821

А можно по детальней фото установленной панели климата?

Я вырезал под панельку все лишнее на фото видно и приклеил панельку бортового к панели коробки. внизу оставалась щель туда вставил хромированную пластинку если что сам блок можно достать без проблем только без передней части два часа работы и вроде не хуже того что продают за 60 баксов :)

IIR18, а есть варианты запитать комп без протяжки дополнительных проводов от аккумулятора?
В каптиве со стороны переднего пассажира, есть отсек с какой то электрикой. От туда нельзя запитаться?

Не понимаю, зачем от аккумулятора питать?

Я запитал от пассажирского прикуривателя. БП все разруливает.

Я тоже считаю такой способ намного проще и удобнее, но мне говорили что надо от аккума...

Я запитался именно от блока предохранителей с лева ног пасаж. нашел там питание не зависящее от замка зажигания там ячейка без предохранителя , я час не дома в командировке а то выложил бы фото. от него и монитор и системник у них общий рубильник :)

Я запитался от магнитолы, взяв с неё плюс.

Дело в том что от магнитолы и прикуривателя мне подходит так как каждый раз завел, заглушил, комп будет вырубатся. А в моем случае я целыми днями не вырубаю комп, комп в режиме ожидания Првый комп на базе Асуса 701 так и работал от прикуривателя но мне это не по душе стало. Бывает мотаешься короткими поездками завел заглушил, завел заглушил мне стало жаль компа :)

Конечно лучший вариант провести напрямую от аккума провода на комп хорошего сечения с рубильником, предохранителем.

Есть у меня определенные сомнения на счет того, что в таком исполнении ящик встанет. Дело в том, что под сиденьем есть поперечина. Мне кажется туда будут разъемы упираться.

Я комп не выключаю вообще. У меня установлен интелектуальный БП, настоенный на переход РС в режим сна. При повороте ключа зажигания комп просыпается.

Я использовал такой вариант, но у меня вентилятор был меньшего размера. Сейчас я убрал перчаточный ящик, а на его место установил комп (у меня Glass worker X2-4400) с прикрепленными с боку уголками, которые являются салазками вместо ящика, по размеру он как раз подошел.

Сейчас схожу проверю как он встанет.

Ящик с материнкой подошол идеально! Доступ к гнездам отличный! УРА ТОВАРИЩИ УРА!!!

Идея с "перчаточным" ящиком мне нравится, возможно у себя буду делать так же:
http://i019.radikal.ru/1110/5d/2b6e714cc547t.jpg
Ты сверху все это дело чем-нибудь накрывал?
И как с проводами, этот ящик у тебя тоже ходит вместе с сидением?

Крышку делаю, ящик двигается вместе с сидением, нужно оставлять запас длинны проводов.

всё замечательно пока получается!
а шаловливые ноги задних пассажиров не будут доставать до разъёмов с материнки?

Трудно сейчас ответить на этот вопрос. У меня ссади никто не ездит)))
Но думаю можно сделать защитную планочку.

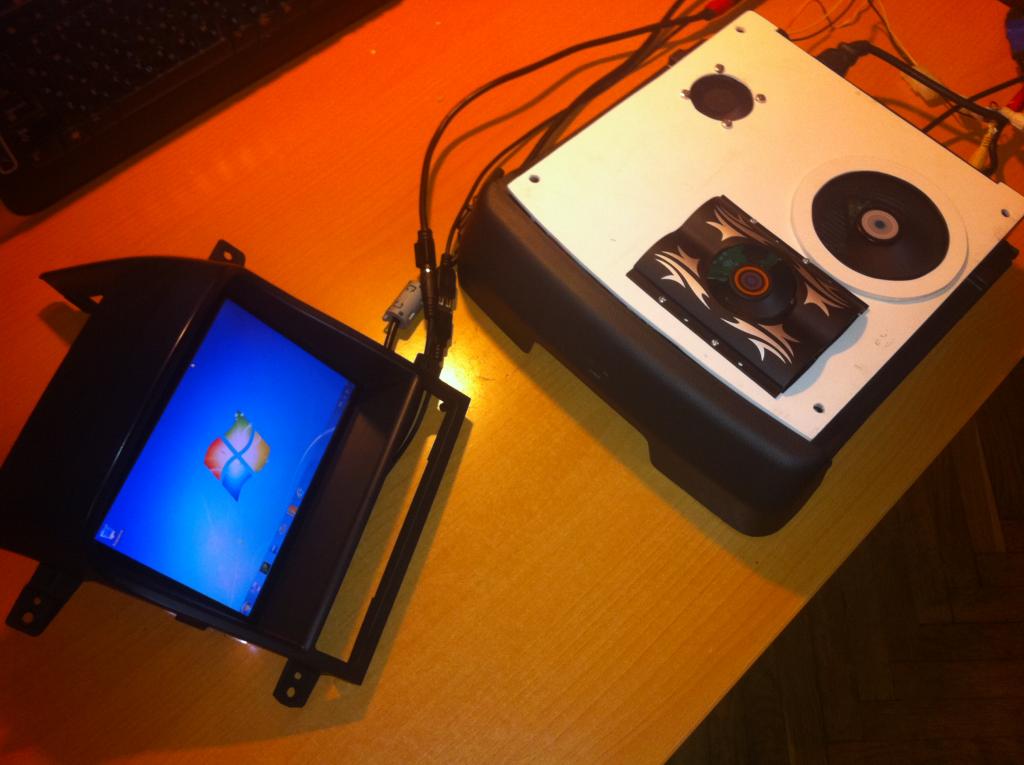

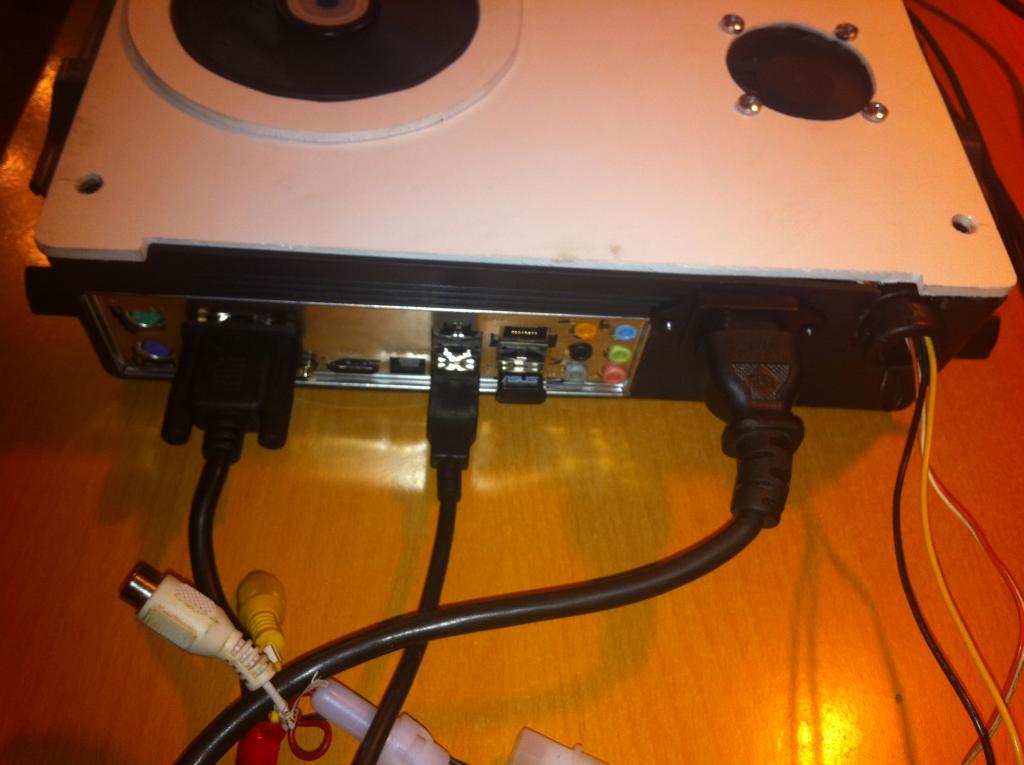

После долгих раздумий решил запихать БП и жесткий диск в ящик вместе с материнкой.
Вложение 23896Вложение 23901

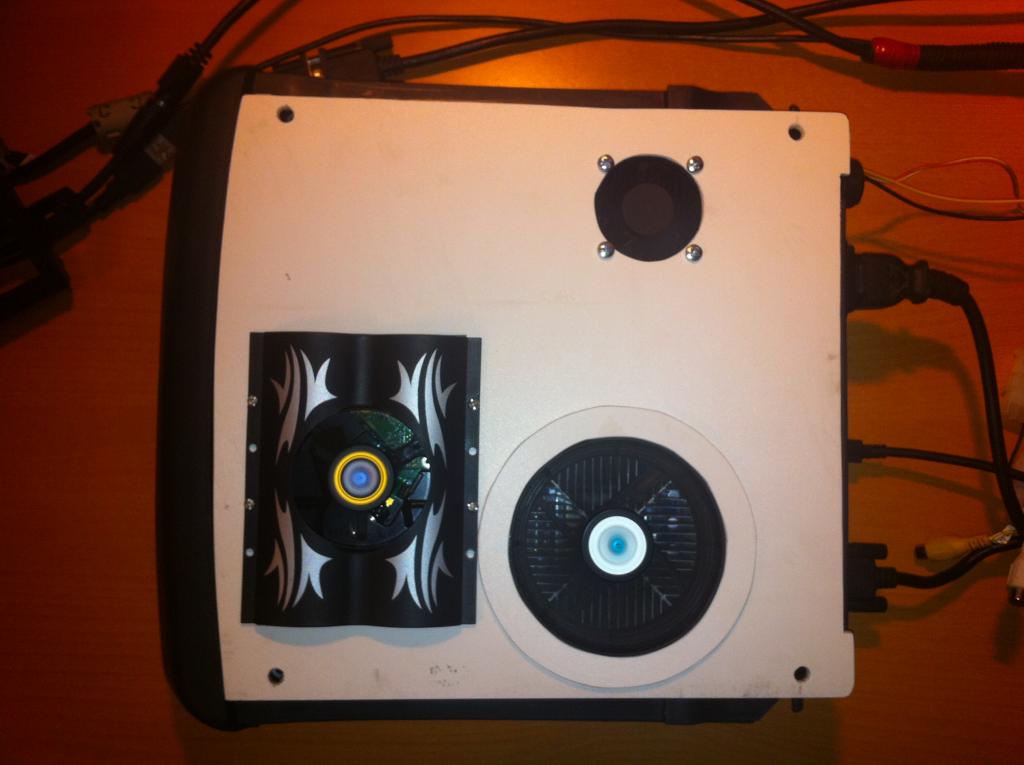

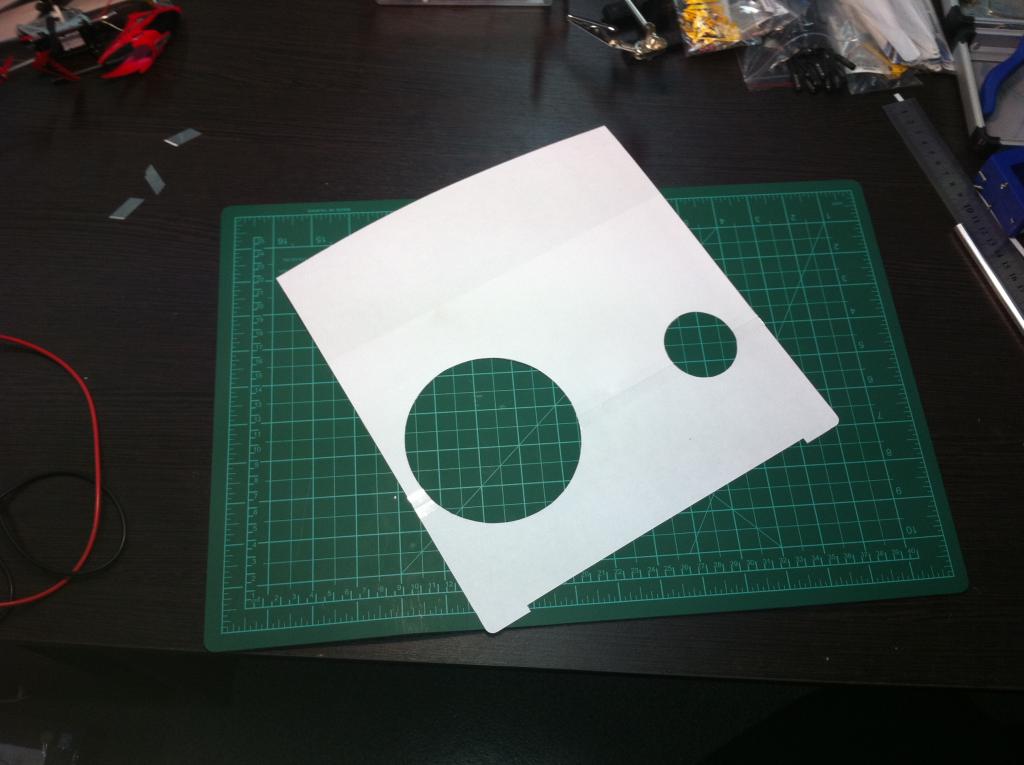

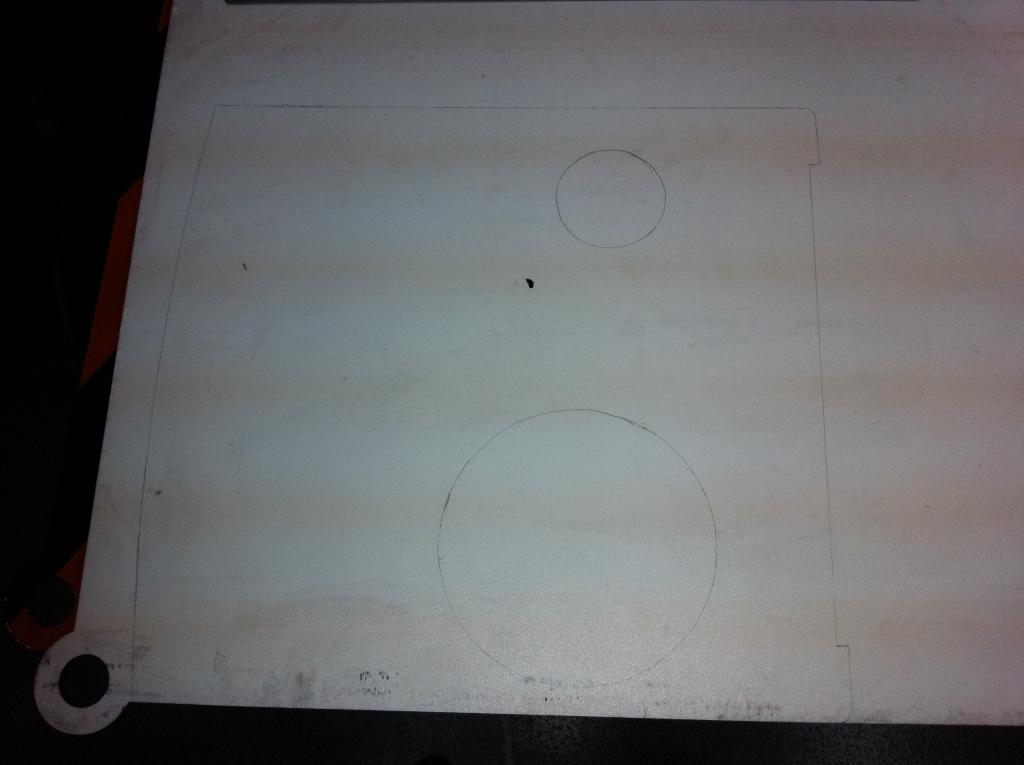

Крышку изготовил из ПВХ 4мм, позже закажу красивую из оргстекла.
Вложение 23900

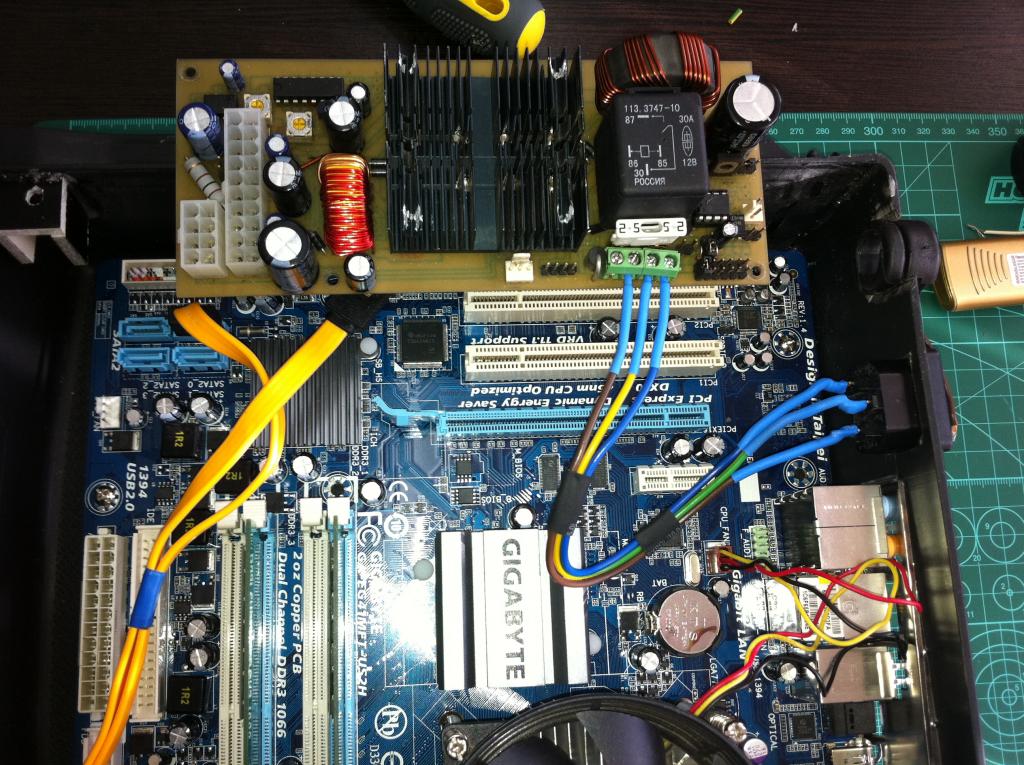

К крышке прикрепил БП и жесткий.
Вложение 23897Вложение 23898
Вложение 23899

А для чего, и так все аккуратно. Провода подбери, а то пассажиры сзади могут цеплять. А в целом молодец, всё ОК!

Смотрится отлично!
Провода задевать не будут, надо сделать панельку сзади, а еще лучше разместить ящик так, чтобы провода выходили сбоку.
А между платой и БП что-нибудь есть? Как закрепил БП?

Я думаю что этот ящик засуну под водительскую сидушку (штатно он был под пассажирской, теперь там усилитель).
А под водительской сидушкой он будет прикреплен к болтам (или на липучках к полу) и не будет ходить вместе с сидушкой.

БП прикреплен к крышки на болтах крепления вентилятора, зазор между бп и платой сантиметра 2

На провода я обращаю внимание исходя из собственного опыта. Сбоку вывести провода невозможно, из-за конструкции сиденья Cevrolet Captiva.

Да, места по бокам нет ваще!

Можешь фото скинуть куда запитался?

Моя машинка по ширине поменьше, чем каптива, но вот места по бокам не то что нет как в каптиве, а его там дофига.
Я даже хотел сделать саб под сидушкой, литров 6-8 туда бы влезло если постараться.
Я под сидение умудрился засунуть корпус таких размеров: 29.97 x 23.876 x 5.8 см, причем не вдоль, а поперек и по бокам еще осталось место для проводов и самое главное при открытой двери их не видно без всяких фальш-панелей.

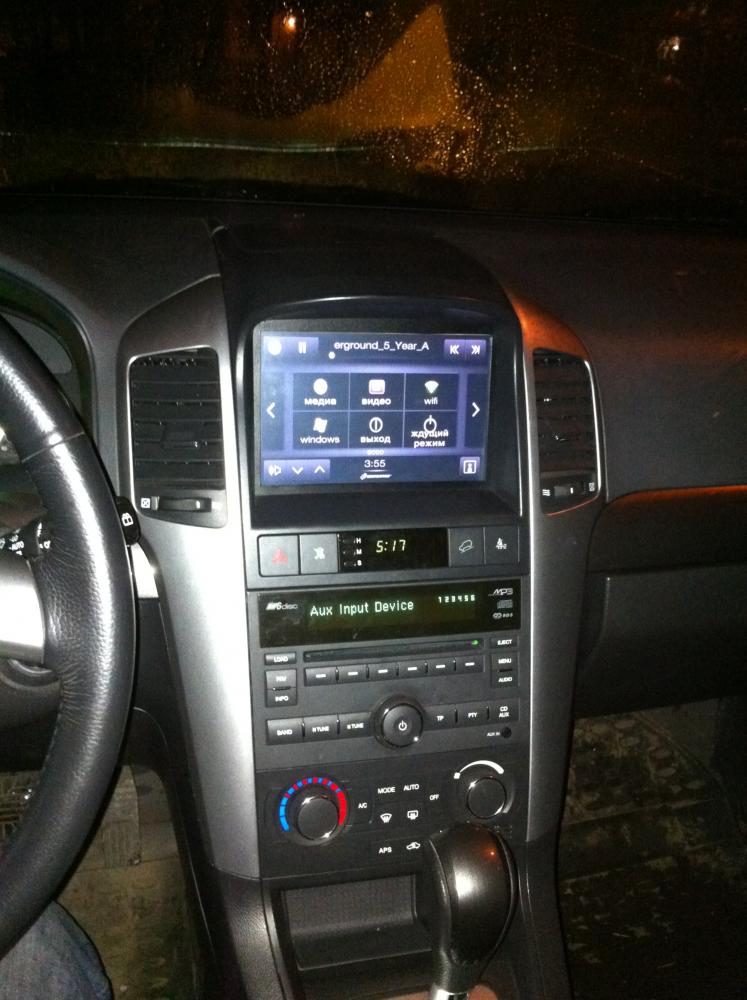

Все установил!!!
Вложение 23942
Теперь в планах:
Подключить кнопки управления на руле (кстати как это сделать?)
Установить камеру заднего вида
Установить датчики давления в шинах
Установить микрофон в плафон над передними сидениями (как туда протянуть провода???)
ну а там посмотрим...)))

Для кнопок на руле я бы ардуинку советовал. Или удиджитальцев смотри девайс специализированный.

Это что?

А куда ты спрятал блок управления климатом :) а ну покаж
А кнопки включения и сон реэима я сделал вот фото
правда надо наклеить надписи а то там пока рисуются типа каналы и звук :)
ну и рядом USB

Воть!
http://www.compcar.ru/forum/showthread.php?t=4640

С климатом еще не решил! Думаю или в плафон запихать или делать свою двухдиновую панельку, в которой будет размещаться климат, управление медиа

А есть уже готовое usb устройство к которому прикрутил провода, настроил на компе и все?)))
