GreatWall Hover CUV и Nexus 7 2012 3G


Решил описать свое внедрение Nexus 7 в GW Hover.
Грабли, наверное, многие пройдены, но человек существо пытливое :smile2:

Итак начну, потихоньку:
Nexus 7 3G верой и правдой отслужил год, исполняя свои прямые обязанности планшета, но на ДР был получен китайский смартфон с 5,5 дюймовым FullHD экраном.
Таскать 2 устройства дело неблагодарное, поэтому Nexus уехал жить на полку. Жаба существо жадное, мелкое и завистливое - а тут еще полгода оплаченного безлимита на полке пылятся, в общем, дабы избежать удушения, решил найти применение планшету. Пару раз в неделю он, конечно, выгуливался - Navitel в нем купленный с последней активацией, т.е. еще один повод для амфибиогенной асфиксии :huh2:
В один прекрасный день я стал обладателем GreatWall Hover, в котором с размещением планшета в съемном варианте были серьезные проблемы - или он серьезно уменьшал обзорность, или необходимо было его куда-то прикрутить, а портить внешний вид панели не хотелось категорически.
Первой пришла мысль построить CarPC на Windows, но наткнулся на тему Nexus 7 как головное устройство в автомобиле - тут и началась Вторая жизнь Nexus'а.
Дела софтовые:
Первым делом установил тимуровскую прошивку, и к своему сожалению, выяснил, что Навител придется переактивировать, а не хотелось. Поставил вылеченный, но не надолго - слишком уж криво в той леченной версии все с маршрутами было.
Пока в раздумье - ставить стоковую прошивку 4.2.2 с тимуровским ядром или оставить что есть - на текущий момент стоит 4.4.2 сток с ядром от Daniel
Патч включения при подаче напряжения установлен, только работает он странно - при включении отключения БП заменяющего аккумулятор - планшет включается.

Пока шла закупка комплектухи для блока питания, подрезал центральную консоль, собрал держатель на базе штатного держателя дисплея и держателя планшета (фото чуть позже)

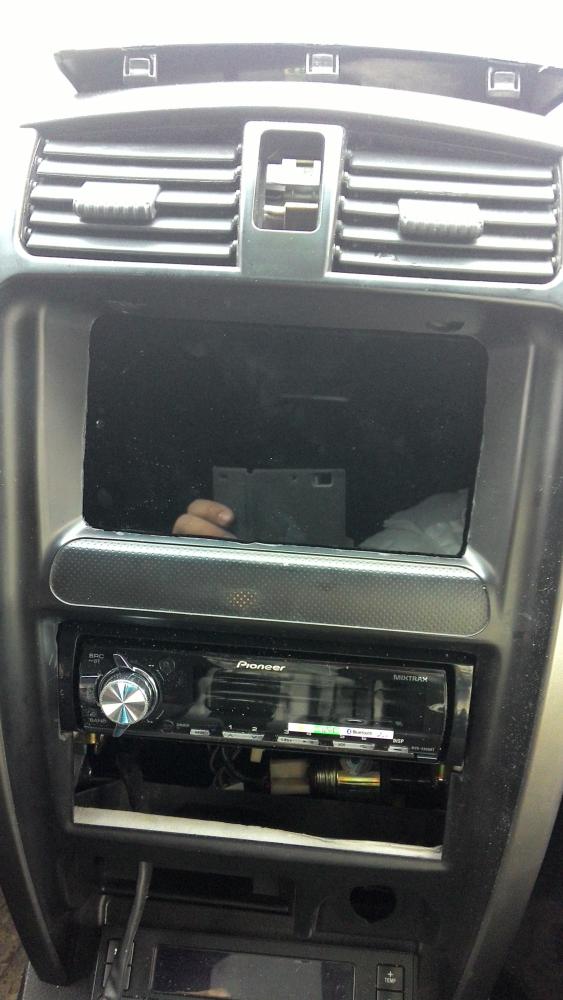

первая примерка:
http://pccar.ru/attachment.php?attac...1&d=1389361515

Cтарый штатный блок управления магнитолой и климатом 2Din с дисплеем и CD-changer'ом был демонтирован и отдан в добрые руки. Был куплен новый блок управления, в размер 1Din (на фото внизу, в тоннеле), была подключена голова Pioneer MVH-X560BT - умеющая играть по BT потоковый звук и управлять плеером (вроде как для дальних поездок - самое оно) (если верить описанию магнитолы, то она должна управляться с планшета, но тут как всегда - то ли лыжи не смазаны, то ли снега не дали...). Звук через BT похуже, чем через AUX, но, по сравнению с тем, что было в стоке, намного лучше. Пока, в зависимости от настроения, - или так или эдак музыка крутится.
Планшет запитан с помощью Ирбис МПА 15А, в микро USB воткнута магнитола (она планшет как MTP устройство определяет и играет музыку с него) - автоматизация включения присутствует, осталось с настройками таскера разобраться, чтоб отключение работало.

Для питания USB хаба (D-Link H7) и возможной переферии будет использована NSD15-12S5.

Блок питания:
Куплено практически все для релейного БП -на первое время он и будет основным вариантом, остальное - по мере сил и желания. схему дорисую - выложу (это будет упрощенное повторение схемы anton2204 отсюда)

С закупкой комплектухи возникли проблемы:
12v.ru вместо 12-вольтового реле контроля напряжения прислал 24 вольтовое (сам виноват, не сверился с сайтом - 362.3787-03 - это реле контроля на 24 вольта)
362.3787-01 с нужным порогом выключения 10,5В в наличии пока нет и непонятно, когда появятся - из каталога их убрали.
Придется искать схему или покупать готовый блок контроля разряда, например, такой

Посему схема питания пока выглядит так:
http://pccar.ru/attachment.php?attac...1&d=1390826808
проблема которая присутствует - когда начинает грузиться планшет - магнитола определяет его наличие и начинает его сканировать на наличие музыки, - приходится переключать обратно на радио, потерпим до внедрения полного блока питания.

Пробовал Ирбис МПА15А подключать напрямую без диода - магнитола не определяет файловую систему, вернул диод на место - все отлично, зачитывается файловая система, играет музыка

В части питания планшета и автоматизации включения, будет вариация на тему блока питания Амурчика в исполнении Denkos с уточнениями Kisel39 на ATTiny45 и поправками на имеющиеся комплектующие.
схема в формате Splan приложена.

Таки решил повторить БП Амурчика с использованием архива схем и прошивки Denkos с уточнениями Kisel39.
Исправил финальную схему питания в предыдущем посте - с правками под свою комплектуху и уточнениями Kisel39.

на прошлой неделе со старым БП проехал 2000 км. на обратном пути пришлось постоять в пробке. Всю дорогу работали HobDrive и Navitel.
Планшет перегрелся, в результате завис модем - интернет соединение отвалилось. в салон дуло +20 градусов, за бортом +7..+10

Думаешь проблема в БП ?

да в том то и дело что нет, - нагрелся сам планшет
ИРБИС по ощущениям был градусов 45 - рука терпела, а вот планшет погорячее был.
Надо придумывать вентиляцию какую-то. пока в голову приходит вывести из центрального сопла обдув на планшет и вентилятор какой-нибудь поставить, чтоб выгоняло горячий воздух. Ноктуа какой-нибудь поставить, в медленном режиме он 20 литров прокачивает - при этом его не слышно практически, учитывая шум в салоне.


Стоит прошивка от redeyedjedi с xda-developers.com.

В выходные спаял блок питания, осталось подпаять программатор и прошить Attiny
Новых технологий не осваивал :dntknw: , поэтому рисовал по старинке, лаком, получился монстр, но пока переделывать не буду.

Очень странно, у меня прямо противоположное мнение, для BT диапазон тот-же + отстутствие шумов.

сейчас звук через родные динамики идет - пока планшет только в режиме навигации используется.

А вообще, надо все собрать воедино и послушать и так и эдак. Пока машинка ждет ремонта и подготовки к лету, а над планшетом на столе издеваюсь - никак не приду к нужной мне прошивке. Пока полный сток.
Из планов:
- камера заднего хода, EasyCap уже приехал, камера едет
- возможно, usb радио - чтобы весь звук микшировался и регулировался с планшета.
Перепал тут усилок Audison LRX300.4 и саб (тоже неплохой, название не помню)
хочется усилок тоже поставить, но это однозначно потянет замену штатной акустики.

Дошли руки запрограммировать Attiny 45 для блока питания.
беда следующая:
использую программатор SPA0008 - USB программатор для AVR-контроллеров
Algorithm Builder, идущий с ним штатно, ругается мол, чип произведен не в компании Atmel. Собственно вопрос - куда копать?
Pony prog отказался запускаться в Win 7 x64

Как полезно, иногда, хранить старые вещи... Раскопал старенький EEE PC900 - на нем все нормально прошилось из-под Алгоритмбилдера
Ponyprog нужен нормальный com порт? из под WinXP с этим программатором тоже отказался работать.

а почему питание через USB было не подать, в чем смысл заморочки?

Смысл в наличии периферии, подключаемой через хаб, как минимум:
HDD, EasyCap c камерой, позже есть в планах кнопки добавить и, может быть, usb радио.
Ну и желание занять руки, вспомнить хотя бы школьный курс радиоэлектроники, и, в случае мк, - основную специальность в университете - ЭВМ и автоматизация :construction:

Итак, по прошествии 3 лет, пришло время поменять основу. Вчера был куплен по этому случаю нексус 7 2013 lte с разбитым экраном.

Итак, подготовка планшета:
0. Приехал Экран - уже установлен, пока настраиваю планшет используя з/ч от второго, купленного про запас и для обкатки.
1. Жду шлейф экрана - штатный сломан.
2. Жду прибытия внешней антенны WiFi (штатные провода антенн WiFi были порваны)
3. Отрезан контроллер, на него припаяны провода до блока питания. Напаяна перемычка по минусу.
4. Необходимо доработать крепление планшета - старое чуть больше по высоте, из-за этого нижняя кромка экрана находится ниже рамки.

5. В планах переделка БП - есть желание уйти от реле в сторону полевиков.
пока изучаю схемотехнику, восполняю пробелы. глобально переделывать БП желания нет.

6. Активная антенна GPS - нужна ли? В тесте, без нее ловим 18..22 спутника.
