Honda Accord OEM Navi/Ga-Net+/PC


Всем привет. Вот созрел я на новый проект на новом авто. (проект считаю почти законченным на 90%)
Фото авто.
Вложение 36876Вложение 36877

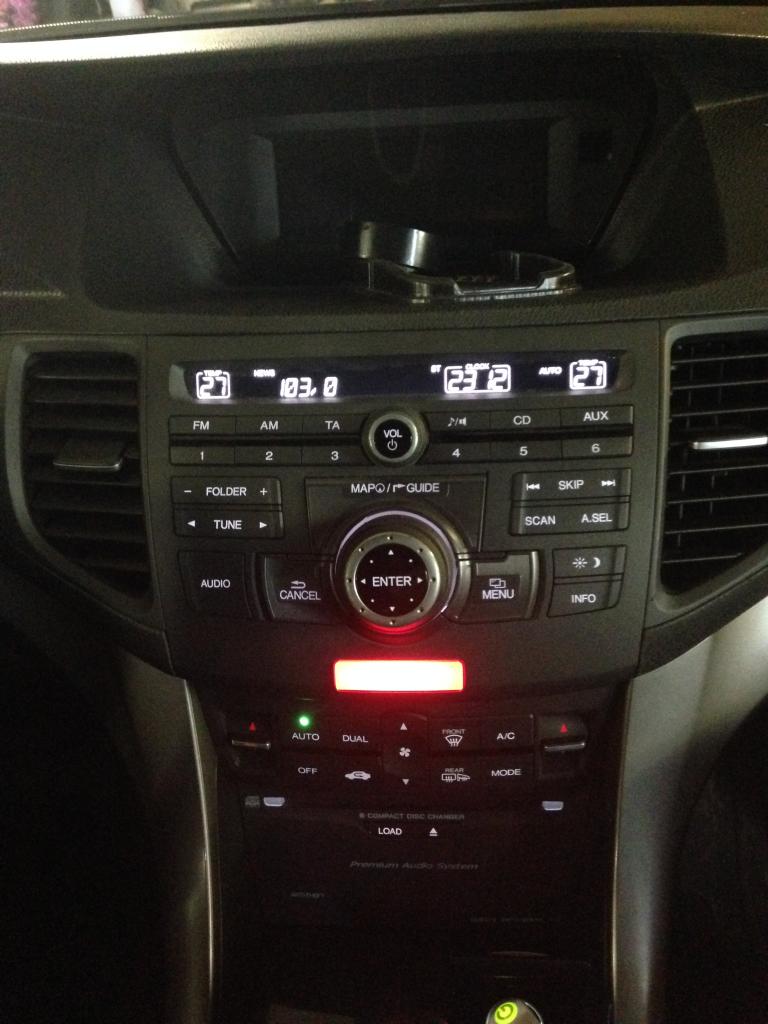

было в салоне вот так
Вложение 36827

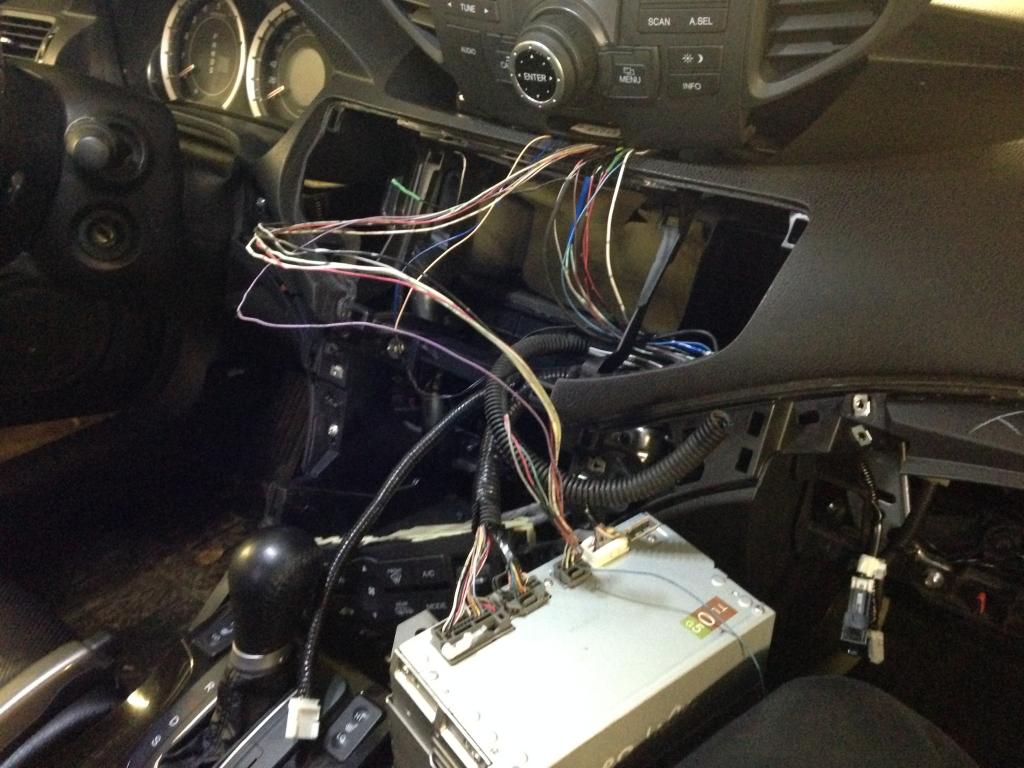

сейчас вот так
Вложение 38269Вложение 38271Вложение 38272
в общем требования то того что я наворочу у меня обычные.
[B]Музыка
Фильмы
Навигация (пробки)
Hands-free для iPhone
Интернет
Камеры по кругу(4 штуки)
Вложение 36859Вложение 36860Вложение 36861

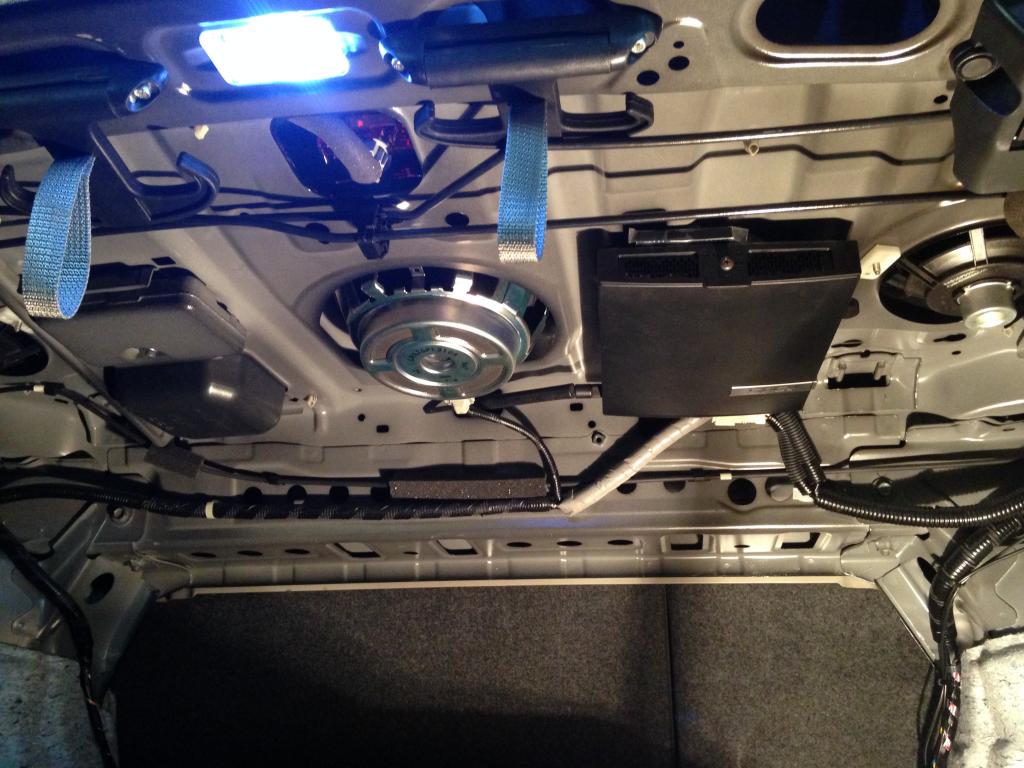

место установки блока камер
Вложение 38270
WI-FI, блютус, USB OBD, USB HUB
Вложение 36863 осталось с первого проекта
Вложение 36878Вложение 36879
И так в Аккорды которые шли на Россию нищебродные нету навигационной системы, блютуса и ДХО. Салон точней центральная панель ГУ тоже урезана. Но есть отличное место для экрана, у меня там сейчас живёт монохромный дисплей для вывода информации с климата и ГУ по CAN, так что просто так мы от него избавиться не сможем и поэтому было принято решение приобрести для начала полноценное ГУ
Вложение 36857Вложение 36858(уже едет).
Монитор 8 дюймов вот отсюда
Вложение 36950
В качестве пс будет установлен (неттоп asus eb1033 демонтирован) и заменён на промышленную нано плату на i5 интале (причина замены: слабый проц загружался на 100% и всё висло, для сравнения: i5 радует загрузка 20%)

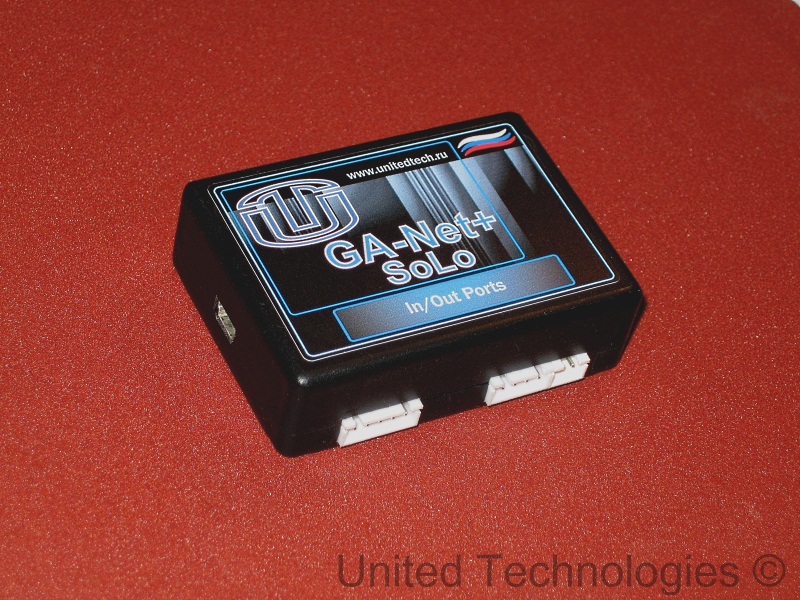

и для того этобы комп связывался с ГУ и ГУ с компом будет приобретено устройство Ga-Net+Solo
Вложение 36856
место установки Ga-Net+Solo и аудио конвертера
Вложение 38273
Ну и собственно как это должно потом работать. (ВИДЕО)
тихим сапом, потихонечку разбираю машинку и вот врезал кнопку для управления режимами камер в правую под рулевую ручку, правдо в новом аккорде она слева, но так как в левое ручке у меня не хватало контактов в разъёма я решил сделать с право
Вложение 36916
AVCAR поместил в алюминиевый бокс и установил в штатное место под бардачком
Вложение 38278

Гос номер прикольный. На чем поет на андрайде или винде?

планирую на винде

Возможно зря расрадовал Старый комплект?

и так сегодня были установлены подрулевые кнопки для Hands Free, провода от кнопок выходят по штатной проводке за бардачком

Привет.
Слушай, а как планируешь выводить картинки с четырёх камер? Последовательно, через кнопки, или нашёл квадратор? А то я на ибэе не могу найти, а у нас цена некрасивая...

привет, пока об этом не думал, но где-то читал что есть решения поэтому решил пока отложить этот этап на потом, мне сейчас главное внедрить основное ГУ с компом. В идеале хотелось бы вот такую картинку получить
Вложение 36910
кстати вот вроде на alli есть

Понимаю, что тебе сейчас особо не до камер, но есть пара вопросов:
Три понятно - тыл, фронт, бордюр. Что планируешь заводить с четвёртой?
Как планируешь активировать бордюрную камеру в зеркале? Т.е. я полагаю в новой Хонде из двери не гофра идёт в кузов, а скорее как у меня - разъём. И как в старых жигулях там провода не протянешь, а свободных пинов, скорее всего, нет. У меня только один вариант вызревает, не айс конечно, но других не вижу.
Может есть какие мысли?

На али есть

http://ru.aliexpress.com/item/Car-Mu...825149383.html

ну на картинке выше видно что обзор со всех четырёх сторон так что планирую в оба зеркала по камере, а по поваду как заводить как я и писал ещё не думал может выше отдельную гофру, ну не разъём же ковырять как я видел одного мастера он эту фишку скраю насквозь сверлил и проводок тащил. Вопящем пока незнаю :dntknw:

принципе то что нужно, только не подскажешь для чего там в комплекте кнопка в корпусе нужна

Там три блока, ценник у всех разный, кнопка для включения режимов, как я понимаю оптимален третий вариант, сам сейчас в раздумьях, нужно мне это или нет, так что опыта с ентим девайсом нет.

Не, это не то. Это блок коммутации, а не квадратор. Это и у нас не намного дороже в наличии.
А по поводу проводки я такую мысль родил:
Курочить разъём и, тем более, сверлить дырку под отдельную гофру я точно не буду.
Думаю прикупить радиомодуль для камеры, они копейки на ибэй стоят. И вся эта конструкция остаётся в двери, а питание для активации беру с обогрева зеркала. Т.е. Камеру в зеркале включаю кнопкой обогрева. Нестандартно, зато без лишних дыр и гемороя.

Последний блок как раз не только коммутатор.

Там даже образцы отображения на экране есть я так понял что даже самому можно разложить картинки как нужно
Вложение 36915

Сейчас прикинул одну гофру вроде нормуль
Вложение 36914
правдо место там мало дверь снимать надо, а это уже не айс

Да, точно. Я не дочитал.
Кстати, там боковые камеры по инструкции на переключатель поворотов посажены. Хорошая идея, только надо цеплять до прерывателя, а если надо в двух зеркалах сразу, то видимо через аварийку питание.

Так что вещь то что нам нужно, дружно пишем продавцу и просить оптовую скидку)))

Мне тайм-аут нужен, надо понять как работают передняя и задняя штатные камеры.

Как, на сайте написан алгоритм такой, заводишь машину передняя камера активируеться на 8сек, а когда включаешь заднюю то активируеться задняя после выключения задней передачи передняя камера опять включается на 8сек

У меня штатная передняя камера есть...и модуль прак азист...он gvif на штатный моник делает. Вот с ентим хозяйством мне и надо подружить если решусь камеры в зеркала воткнуть.

А вот и видео кажется как этот модуль работает.
http://www.youtube.com/watch?v=8UGfR...PrIW1sTAPkSx8Q

:great::great::great:отлично работает :great: решено буду заказывать тем более там акция 6 дней потом придётся за 85 $ брать

Работает не плохо. Вот только камеры в этом видео никакущие для кругового обзора.

ну камеры это дело наживное какие купишь такие и будут и не факт что если продавец будет заявлять 170˚, а в идеале там будет 120˚

То что для русского 120, то для китайца все 170 :rofl:
Хотя мне с последней повезло, обзор офигенный, 170 честные.
П.С. А что, нет штатных голов со всеми пирогами на твою модель? Или принципиально винду хочешь?

Есть штатные головы(китайские), но на них есть жалобы. Что они корявые и ценник у них под 30000 так что винда мне больше импонирует тем более ценник не намного выйдет больше, главное не увлечься со всякими приблудами)))

Может лучше собрать что-нибудь на mini ITX?

может и лучше, но у меня был уже один опыт сборки mini ITX, так как требования у меня не большие мини будет лишний наверное и + он всё равно занимает много место, под силушку не влезет, а в багажник тянуть это фура проблем может повылазить такие как наводки (шумы) питание USB.....

Воопщем приобрел я первый вариант посмотрим что из этого выйдите :big:

и так продолжение следует,
Вложение 37410Вложение 37411Вложение 37414
наконец пришли все комплектующие кроме тача (ждём).

вопщем всё подключил, и ставкнулся с непонятными проблемами
1) при загрузке компа радио играет чисто, как только появляешься экран приветствия радио жутко ловит помехи в плоды до того что неразберёш что говорят.
2) непонятна работа БП DC-DC USB вроде запрограммирован как описывалось, но что то не так работает как хотелось бы или проблема в другом, вопщем подаю acc без старта машины комп загружается через 5 сек. потом допустим через минуту или десять завожу машину, по идее питание на компе должно держаться минуту (60 сек), а он походу отрубается не могу пока понять почему, так как при запуске (что ещё бесит) вырубаеться дисплей и при возобновление питания просто нечего не кажит.
3) и третий вопрос у меня дисплей с потребляющие питанием от 5v до 24v, можно ли его запитать паралельно с неттопам потреблявшим 19v, мощности вроде должно хватить. (где-то здесь читал что нельзя, но непонятно почему?)

Такая же история! Только у меня комп не отрубается, а перестаёт видеть монитор (или монитор перестаёт реагировать на комп)... Вобщем, если выдернуть и обратно воткнуть HDMI разъём, то изображение снова появляется. Не знаю пока как победить. Скорее всего надо контроллер моника перешивать, но чёта уж больно неохота этим заниматься. Наверно замучу какой-нибудь макрос, обновляющий конфигурацию оборудования в панели управления, и повешу его на аппаратную кнопку.

я решил эту проблему метод лечения есть припоял резистор 8,4 кОм теперь всё как надо работает, а прошить не мешало бы для уменьшения задержки между переключением сигналов

Большое спасибо за подсказку! Обязательно попробую! Только по фотке понять не могу, резистор припаян между соседними ногами микросхемки, или через одну?

вот так должно быть, но я припаял резистор прям на ножки без поводков

Подскажите какой хаб на сегодняшний день самый одыкватный в carpc, хотел купить D-LINK DUB-H7 но его нет негде в наличие

Под виндой любой...под гаунодроид видать нужно проводить селекцию ))). У меня китайский копеечный с пассивным питанием пашет нормально.

у меня был длинк тоже работал на пассивном питание, как только я подключил GPS хаб начал отваливаться, но это в прошлом. Сегодня я купил новый хаб и у меня вопрос в прошлом хабе было реализованна распайка так что при внешнем питание по USB питание не возвращалось в материнку, а в новом у меня при включённом внешнего питания появляется +5 воль на разъёма USB, вопрос это нестрашно ил надо модернизировать хаб?

Нужно отрезать, а правильней было бы поставить ключ для управления внешним питанием, то есть как только планшет включился и появилось питание с него, то включать подачу внешнего питания на потребители. Сам чип хаба запитывать от того же планшета. Самое проще перерезать дорожку питания приходящую на разъем с планшета и в паять туда диод шотки.
