Интерфейс TOYOTA AVC-USB

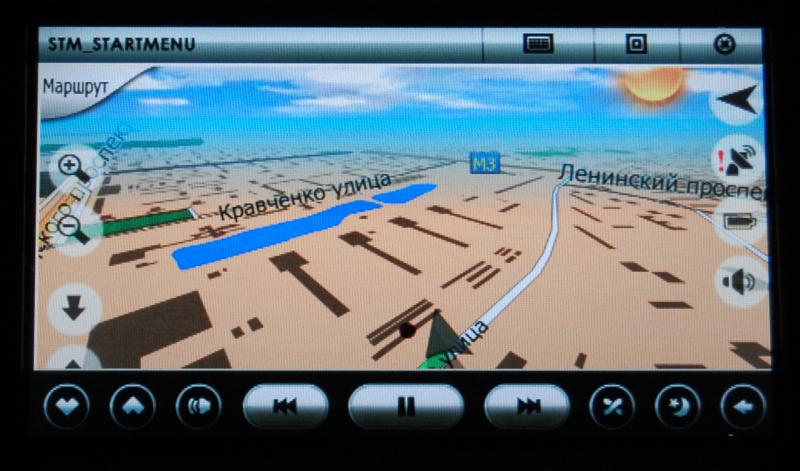

Адаптер позволяет подключить PC к штатному дисплею TOYOTA-LEXUS 2000-2006 г.в. в режиме эмуляции штатной навигации (штатная отключается).
Сохраняются родные функции блютуз (если он есть в машине) и возможность управлять компьютером с тачскрина , кнопок на руле и панели монитора.
Адаптер имеет возможность обновления прошивки через USB прямо в машине.

Текущая версия поддерживает эмуляцию NAVI(c блютуз , у кого есть ) и эмуляцию CD для подключения звука к штатной аудиосистеме, возможность звонить с компа через штатный блютуз (решено на уровне адаптера , но нет плагина для работы из оболочки , надо решать), ну и естественно поддержка кнопок на руле и панели.

Для пытливых умом схема , уж извините без номиналов :big: , да и прошивку просить бесполезно :smile1: .

Вложение 5432

Вложение 5427

Вложение 5428

Вложение 5429

А здесь видео
http://www.youtube.com/watch?v=Y2Tm7d_9DqI

И еще видео
http://www.youtube.com/watch?v=ZG3cQJh73Pg

И еще
http://www.youtube.com/watch?v=dPLF0BI2kQY

Поздравляю! Отличный результат! С глубиной понимания решенных задач, т.к неспешно занимаюсь аналогичной темой по хонде\акуре.
В каком режиме завелась видеокарта компа?

Мерцание - свойство чересстрочной развертки при невысоких значениях частоты синхронизации. У меня синхронизация достигалась при кратных значениях, но лучший резултат по устойчивости все ткаки при 720х480.
У них это типа стандарта DVD. Конечено, муторный процесс. Не успеешь среагировать - правь потом реестр. По большому счету разрешение мелочь, дело техники подберешь устойчивый режим. Успехов!

Шикарно!

А будет управление климатом, чейнджером, звуком на усилителе реализовано через адаптер?

Теоретически можно (железо позволяет) , только зачем если все это прекрасно делает штатная голова.

Ну например, у меня экран, когда в выдвинутом положении климат закрывает собой, а некоторые в принципе хотели бы и избавиться от штатной головы, а усилитель штатный менять не хотели бы, а громкость его и балансы всякие регулировать охота было бы. Или например при начале проиграывания файла оболочкой чтобы посылалась комманда типа "всем молчать, я говорю", и чтобы все вставало на паузу и умолкало, а музон играл. Или всякие схемы автоматизации проворачивать.

ДА можно тупо даже не зашивать все это в адаптер, а позволять в него кидаться командами напрямую... типа шлюза чтобы был. Ну и прослушивать "эфир" тоже. Ну типа терминала чобы с сеткой он был. А уж дальше софт каждый сам под себя сможет написать или плугины к оболочкам.

зы. может я где-то глупость сказал, если что ты меня поправь

Не понял , какой экран в выдвинутом положении?
Устройство НЕ ЗАМЕНЯЕТ штатную голову, оно позволяет подключить вместо родной навигации свой комп с возможностью управлять им с штатного тача и кнопок.

Ну а если интересует устройство для замены головы то это совсем другая тема и цена.

Типа шлюза получится только слушать шину (при наличии всех родных устройств), иначе всеравно надо шить обмен в железо (особенности протокола).

Мой экран от компа у меня когда выезжает загораживает панель климата.

Я понимаю, что оно не заменяет. Насколько я понимаю АВЦ-Лан там можно прикинуться любым устройством, прописав его адрес как отправителя... даже если это устройство в сети уже присутствует.

Про тему с шлюзом понял... что это большой гиморой и команды придется все-равно шить железно. :( А слушать не так интересно, насколько "говорить" в сеть с компа...

А что родного монитора в машине нет?
Если штатно не было то управлять климатом не получится так как у отдельного климата отсутствует AVC.

По поводу прикинутся , то если устройство есть в сети то может и прокатит , правда посылки идут с квитированием и как отнесется подмененное устройство на посылки с его адресом тяжело сказать, надо пробовать.
Если устройство в сети отсутствует то это не только адрес но и начальная инициализация и постоянный обмен с головой и еще много разных приколов .
Из необходимых функций нужна разве что активация AUX для нормального подключения звука от компа к штатной системе.

Homeword
А что, в при наличии штатной навигации, в блоке управления климатом есть чип от Nec и он (блок климата) имеет свой адрес в AVC_Lan?

Если климат выводит свои данные на дисплей навигации и управляется с тача (хотябы частично) то однозначно он имеет свой адрес в AVC (правда не напрямую а через Gateway и адрес не физический а логический).
Сам климат общяется с Gateway и машиной по однопроводной шине MPX.

Homeword
Ну да. В Honda\Acura похожая схемотехника. Нави, в режиме юзанья
CarPc (или любого другого инородного устройства), в вашем проекте физически отключается от шины IEBus?

Да, полностью.

Хочу! :)
Где/как можно приобресть сие творение?

Да бывает что ложится форум х.з. чего.
Адаптер заменяет штатную навигацию и позволяет вместо нее подключить комп с возможностью управления со штатного тача и кнопок.
Все родные функции головы как то климат, аудио,видео остаются не тронутыми.
Ну а на комп можно поставить любую оболочку хоть на суахили.

OFF - сорру но вроде по англицкому interface

это на другом или "не баг, а фича"?

Так. Еще раз. То что адаптер заменяет штатную навигацию, это я уже понял.
А вот тут поподробне - Все родные функции головы как то климат...
А интервейс управления климатом поменять можно?? И интерфейс бортового компа? Интересуюсь потому, что процедура перепрошивки бортового компьютера стоит денег, не таких уж и малых. Так вот я думаю, может лучше потратить их на приобретение данного адаптера, и собрать комп, да подключить все это к машине. Но нужно, что бы эти два момента (мили и фаренгейты) были исправлены. Или оболочка, полностью заменяет фейс системы??
Извините, если нафлудил :)

Поменять интерфейс родной головы можно только если переписать весь софт в ней (обращаться к производителю :big: ) Адаптер позволяет подключить дополнительные функции не меняя родных . Так что перешивать все равно придется.

Родилась идея , если немножко подправить (уже попробовал - получилось :big: ) софт сего девайса то можно его использовать как эмулятор DVD диска (ну тоесть машина будет думать что к ней подключен DVD и будет активировать штатный видео и аудио вход) с сохранением функций тача.
Правда DVD показывает токо на стоящей машине (типа защита ) но это в принципе обходится перерезанием пары проводов(вроде).

Подскажите на шине мастер устройством является штатная магнитола а все остальные слейвы, и как я понимаю все устройства управляются через нее. Тоесть avc-lan зто шина управления а видео и эвук передаются по другим проводам.

Именно так все и происходит.

Если не секрет чем снимали обмен по шине? у меня была задача управлять усилителем пионер - тойота. В моем случае приходилось выкидовать мастер тоесть магнитолу. Были тоже небольшие затычки ну общем получилось. Хотелось бы пообщаться на эту тему по почте или скайпу или тел. Мои контакты в профиле.

Ничего секретного, написал софт для PIC + софт для PC и сннимал :big: .
Если нет желания (возможности) что то придумывать самому то идете на http://www.softservice.com.pl/corolla/avc/ipod.php
и софт для этого http://www.softservice.com.pl/coroll...topic.php?t=88

Удачи.
P.S. Пообщаться - пишите в личку.

Ну вот после тяжелых праздников :be: отладил загрузку по USB.
Теперь в адаптер можно грузить новые прошивки прямо в машине через USB :big: .
Теперь надо определится что добавить нового в прошивку?

я особо не в теме, много прочитал но так и не понял, сколько это добро стоит?:whistle: это аналог как у миркома адаптер LTS - 05?
вобщем какие преимущества и недостатки в сравнении с ним есть?

Это не аналог , почитай http://compcar.ru/forum/showthread.php?t=10
там все расписано.

Мирком это по большому счету КПК с неудачно выбранным процессором, и это накладывает много ограничений, например в выборе софта. На мирком софт не подходит от КПК , с горем попалам они нашли 3 игрушки , навигацию и еще что-то не существенное. Весь миркомовский софт можно пересчитать на пальцах. А это адаптер для CarPc , на CarPC можно установить Win XP , Win Vista и соответственно любой софт от персонального компьютера. Еще возможности адаптера на мирком ограниченные(только получение координат c touch), а этот адаптер позваляет управлять с CarPC некоторыми устройсвами и имеет возможность перепрошивки не снимая его , прямо из под Windows на CarPC.

К сожалению опять убеждаюсь что Chip не владеет обсуждаемым вопросом или намеренно пытается ввести аудиторию в заблуждение. :(
Относительно софта - зарегистрированные пользователи форума mircom.ru получают доступ к обменнику в котором больше ста тем, практически каждая тема содержит одну или несколько программ протестированных и работоспособных на Миркоме. Раздел игры содержит более 50 игр, кроме этого есть рабочие эмуляторы GameBoy (как цветная так и ч/б версии) и ZX Spectrum, о количестве софта под эти платформы я думаю говорить не надо. Справедливости ради надо отметить, что игры уровня СимСити и Квейк на Миркоме работать не будут, нужны ли они в машине каждый решает для себя сам. Из навигационного софта есть iNavi, OZI Explorer, Pocket Street и dKart (возможно что-то забыл), ТТ и iGO нет. Интернет, почта, аська - всё в наличии. ИМХО софтовый голод проблема абсолютно надуманная, т.к. количество скачиваний выложенных программ редко превышает 10.
Про адаптер для CarPc, который можно установить на XP, Vista и Linux - драйвера под все эти операционки есть ?
Про адаптер под Мирком опять враньё - он отлично понимает и штатные кнопки и активирует звуковой вход штатного усилителя автомобиля при запуске медиаплеера Миркома и может работать как совместно со штатной нави, так и без неё и работает на автомобилях любого года выпуска вплоть до 2008 и ... пока хватит :)
Драйвера для LTS-05 есть под DOS, все версии настольной Windows (кроме 3.1) включая Vista 64bit, под MAC OS и под десяток клонов Linux, но пока он будет поставляться только под Миркомы.

Пожалуйста, Чип, если не ставишь ИМХО, то пиши только то, в чем на 100% уверен, а то выглядишь балаболом...

Я говоря о нормальном софте, а не об играх от ZX Spectrum и от мобильного телефона, 50 игр от мобилы это круто :) . Ты хоть людей не смеши . Для этих калькуляторов есть полезный софт?
опять с интерфейсом мобильного телефона.
Например какой нибудь Front-End типа Центрифуги или RR, Igo 2006 или 2008, Phone Control, OBD-II, работа с камерами, работа с Wi-Fi, Звук 5.1 или 7.1, GPS Tracker и т.д. могу еще перечислить кучу софта которым я пользуюсь на CarPC. Если все это есть то дай фото посмотреть.
А томознутось процессора на миркоме ты что-то не упоминаешь?
А можно ли прикрутить к миркому внешний TV тюнер с USB интерфейсом(Сейчас очень много новых моделей TV тюнеров с большими возможностями)? А можно ли на миркоме включить навигацию на штатнай монитор, а на дополнительные мониторы(сзади в подголовниках) включить просмотр видеофильма?
Сравнивать Кастрированый КПК с полноценным компьютером, все равно что сравнивать запорожец с мерседесом .
Или г.Москву с деревней Кукуево.
О кастрированости вашего КПК от Мирком говорю не голословно.
Простой пример я тебе пришлю КПК-ашный софт, ты его прикрути к своему миркому, хотябы из 100 программ одну. Прикрутишь?
Я только одного не пойму, ты действительно не понимаешь действительности или просто не хочешь терять свой бизнес.
Если второе , то что тебе мешает перестроиться на инсталяции CarPC и увеличить свои обороты, чем цепляться за соломинку?
Ни что не стоит на месте все развивается, прогресс не остановишь рано или поздно всеравно все перейдут на CarPC и это дело ближайшего будующего.

В догонку прочитай мнения людей: http://pccar.ru/showthread.php?t=4055&highlight=lexus

Чип, а ты не прав...
скажу сразу, если ты считаешь что я сторонник миркома, то ты ошибаешься, я у них на форуме в вечном бане, несмотря на "статус" до этого, теперь по твоей теме.
Для каждой цели и задачи существуют свои механизмы, я пользую и карПЦ и М200 в установках, моё мнение - не стоит городить карПЦ, если человеку тупо нужна навигация и ЭмЭрЗэ с флешки. А вот если человеку нужен скайп в машине, интернет, камера... это уже КарПЦ.
не ИМХО

Согласен .
Просто ты так за М200 заступался пытаясь опустить карписи что я и решил что ты с Alexel за одно.
Ну тогда :drinks_cheers:

я за одно со всеми, с кем можно заработать лаванды :)

ЗЫ ИМХО незаполненая визитка, это неуважение к окружающим

Ты ни чего не попутал, а ??? Покажи где я сравниваю "Кастрированый КПК с полноценным компьютером". Визг на эту тему исходит только от тебя. Если интересно моё мнение, я тебе расскажу - это не запорожец и мерседес, это запорожец и танк - и на том и на другом можно передвигаться, но предназначены они совсем для разных целей и задач, глупо кричать что танк лучше, т.к. имеет пушку, а запорожцу она не снилась. Быстродействие, гибкость, софтовая поддержка безусловно на стороне PC, надежность, миниатюрность и простота использования на стороне КПК.
При чем тут бизнес? Я вообще-то строительством занимаюсь...
В моих постах, заметь, нет ни слова про ущербность или недостатки CarPC, и ни где я не сравниваю его с Миркомом. Я только указал на вранье в тех данных, которыми ты пытаешься "опустить" "КПКшное" решение:
И задал вопрос, на который не получил ответа:

Я не писал что под Linux есть дрова.
Зато каждое слово CarPC в теме где ты модератор , нагло сносятся и пользователи которые пишут это слово банятся.
Вот пример http://www.google.com/search?num=100...1%81%D0%BA&lr=
текста сообщения после перехода по ссылке нету
Должен быть примерно такой текст
И таких примеров могу целую кучу привести.

Видео для убедительности а то ты вроде спрашивал у Lew на вашем форуме по поводу тача.

Т.е. по существу вопроса (вранье в характеристиках варианта "КПК" в машину) тебе сказать нечего ?
Ок, по поводу удаления постов и бана - поверь, я тут не при чем (модераторы не имеют прав на бан). Но с подоплекой знаком, если интересно, расскажу. В своё время ты "плюнул в колодец" обозвав здесь администратора и одного из создателей клуба "Лошарой", хотя причин на то не было совсем, просто погарцевался - "вона, зырьте какой я крутой". Сейчас ты собираешь урожай. Заметь, с Lew идет нормальное общение, т.к. он показывает себя вменяемым и адекватным человеком.

Пожалуй отвечу я.
Дрова есть вот под эти оси ( от FTDI):
Drivers are available which allow FTDI devices to work with the following operating systems:

Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)

For most of these operating systems two types of driver are available: Virtual COM Port (VCP) drivers and direct (D2XX) drivers. The VCP driver emulates a standard PC serial port such that the USB device may be communicated with as a standard RS232 device. The D2XX driver allows direct access to a USB device via a DLL interface.


Ну а уж оболочка под конкретную ось это уже отдельная тема.

Homeword
Ну нам с тобой спорить зачем, а ?
Лично я к тебе я испытываю громадное уважение, твои разработки меня не перестают удивлять.
Но к чему было перечисление операционок под которые есть дрова FTDI я не понимаю :(

Ну насколько я понял вопрос стоял о наличии дров а поскольку адаптер работает именно через чип от FTDI я и ответил .
Ну а спорить помоему особо не очем , каждый занимается своим делом :big: .
