HUAWEI MediaPad М5

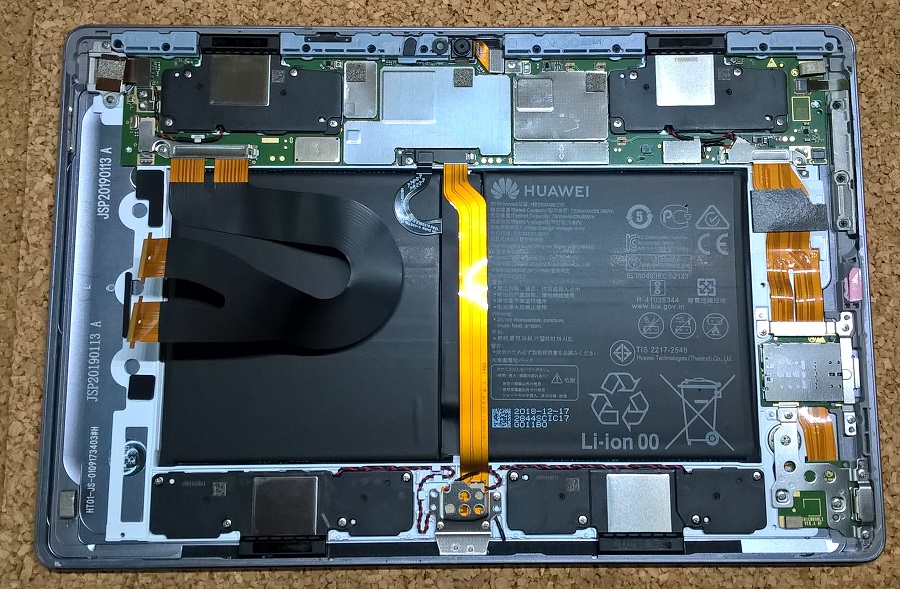

Планшет 10,8 дюймов. Батарея несъёмная. Чтобы до неё добраться, нужно отклеивать дисплей. Ко мне планшет попал с ещё не приклеенной матрицей после её замены, поэтому доступ к АКБ был свободный.

Вложение 52087

Батарея намертво установлена на двухсторонний скотч, который я с большим трудом отодрал. Остатки скотча смыл ацетоном, иначе всё к нему липнет.

Вложение 52088


Контроллер стандартный (без "интеллекта"), схема подключения тоже.

Вложение 52089 Вложение 52090

Защитный термопредохранитель на линии "плюс" я отпаял и к освободившейся площадке припаял три паралельно сложенных провода МГТФ 0,35 (расстояние до матрицы очень маленькое). Заклеил в несколько слоёв полиимидным термостойким скотчем.

Вложение 52092 Вложение 52095

Так же поступил и с линией "минус", припаяв провода на уже готовую площадку на мат-плате.

Вложение 52096 Вложение 52094
При таком способе подключения статус зарядки 100% и не понижается.

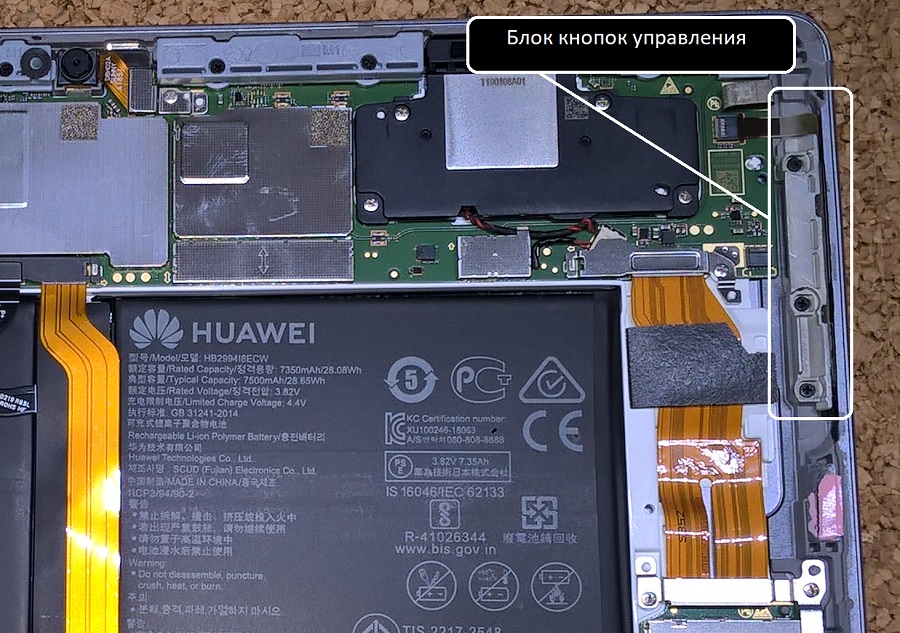

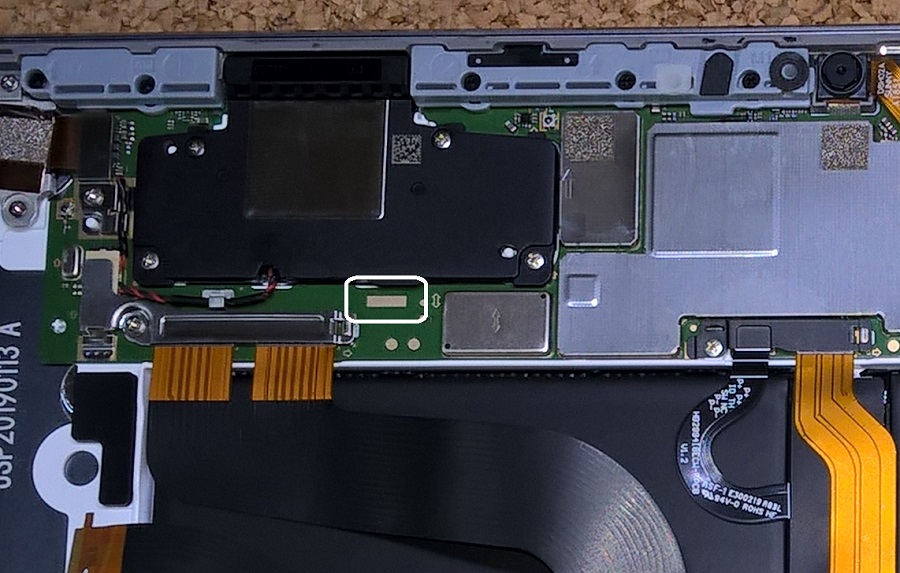

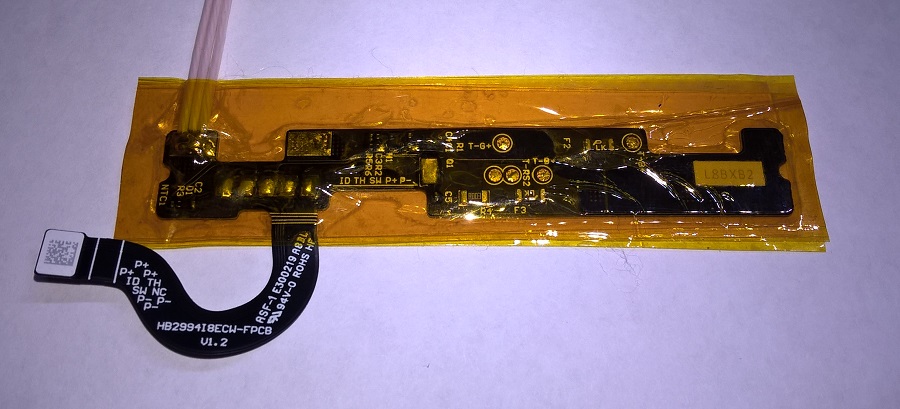

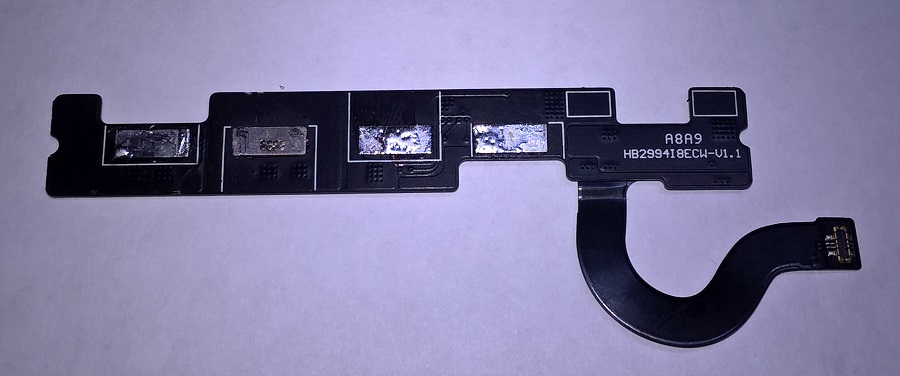

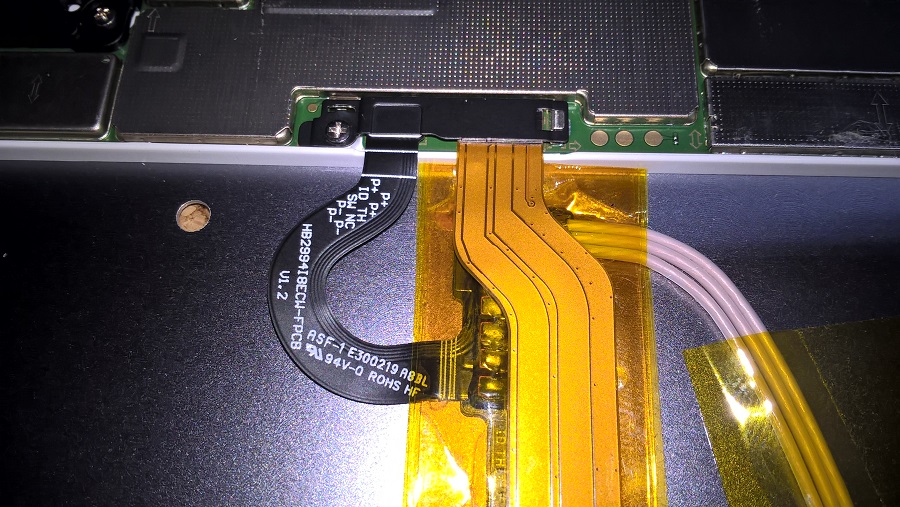

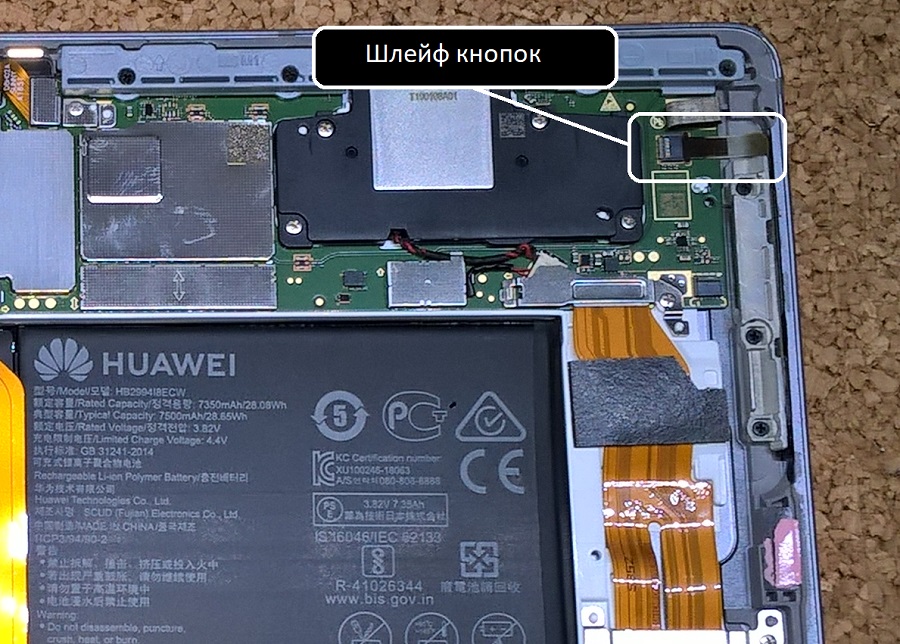

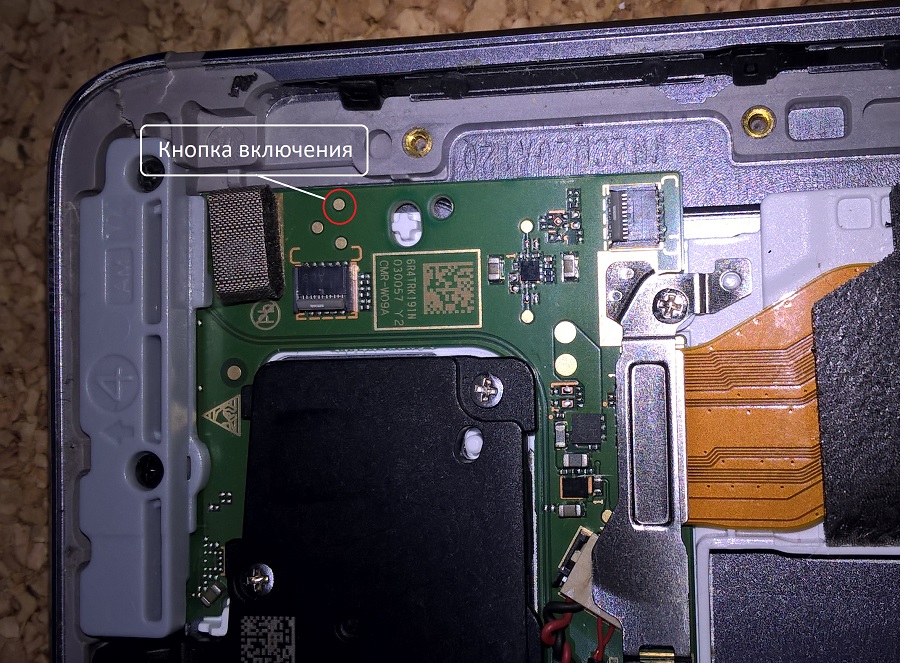

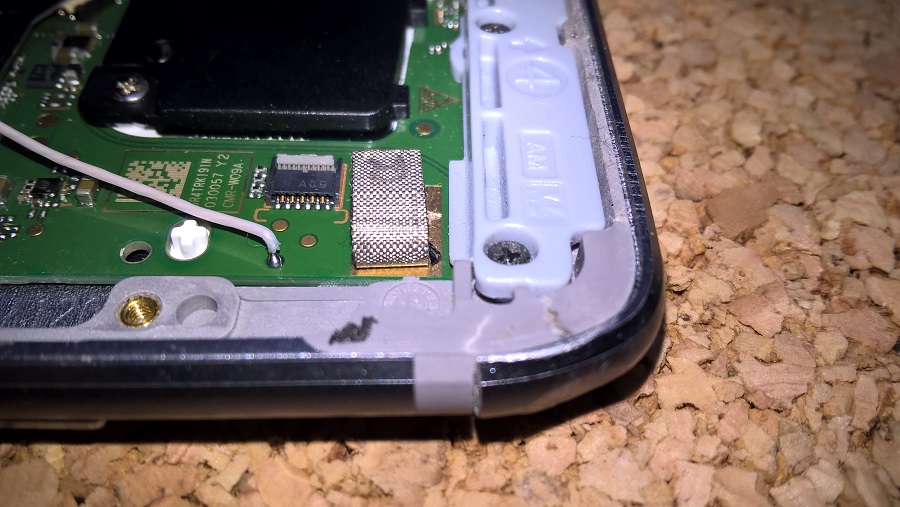

Управление планшетом по "нажатию" на кнопку питания. Нужный пятак нашёлся под шлейфом кнопок у самого разъёма. Блок кнопок нужно снять вместе со шлейфом и тогда можно припаять провод управления к открывшемуся пятаку.

Вложение 52085 Вложение 52086
Вложение 52082 Вложение 52083

Вложение 52093

Корпус планшета алюминиевый. Блок питания буду использовать такой с модулями по 2,7А.
При тестировании подключения питания от лабораторного БП (напряжение 4,4V) и AnTuTu Benchmark, максимальный ток нагрузки был зафиксирован на уровне 1,9А. В AnTuTu выдал 57971 баллов.
У этого планшета, как у большинства HUAWEI, при уводе в сон потребление равно 580 микроампер! Причём никакие программы заранее не отключаются:работает WiFi, GPS, навигатор... В "спокойном" режиме потребление 500-700 мА.

Доброе время суток. Сложно подпаяться напрямую к усб и сделать там otg?

В HUAWEI MediaPad М5 я даже не пытался паять на плате. Мне проще сделать угловой разъём с качественным кабелем и с подключенным проверенным временем USB HUB. В USB кабеле с OTG режимом линия +5V не используется, питание HUB-а от одного из каналов блока питания, который я специально разработал для подключения планшетов в авто. HUB такой...

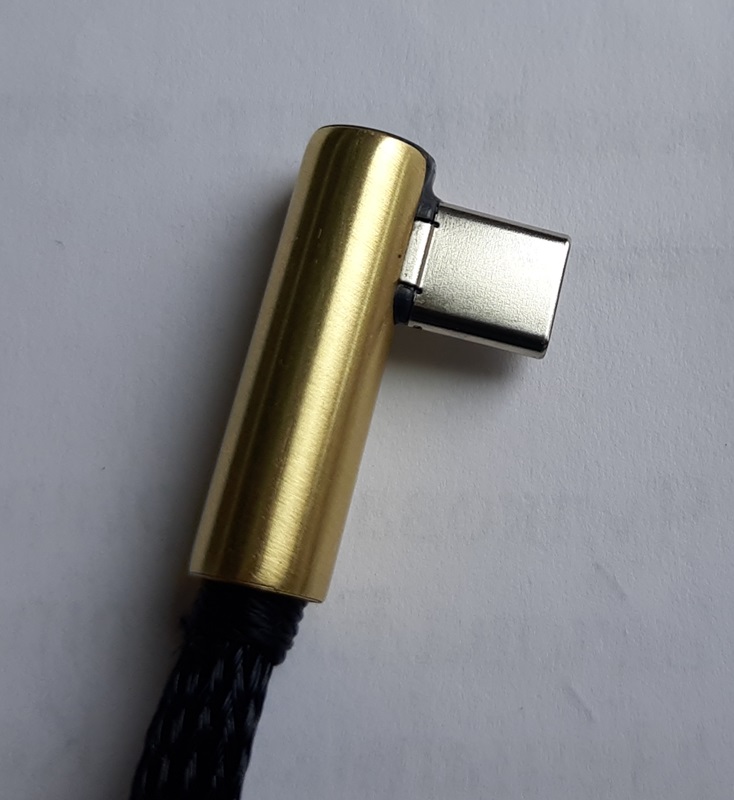

Разъёмы такие
Вложение 53018

Кабель по такой технологии...

Вложение 53019

Я видел ваш HUB,но есть ли мне смысл ставить такой если у меня остался от нексус-а D-Link DUB-H7? По поводу переходника планшет будет открытый и торчать кусок кабеля не очень хотелось бы

Фото выложить не могу,ссылки не работают
http://pccar.ru/showthread.php?t=6911

D-Link DUB-H7 -- если работает и Вас всё устраивает, то и менять не стоит.
Если планшет не в рамке, то разъём type-c нужно как-то декорировать. Внутри, в любом случае не получится хорошо припаять кабель.

Вложение 53020

Вложение 53021

Картинка из интернета, поэтому на выделенное красным внимания обращать не нужно. Это, что бы было видно размер контактов от type-c. Причём в планшете эта плата зарядки лежит контактами вниз.

похожее фото хотел залить,не получилось. К контактным площадкам подпаяться

Очень мелкие контакты, "лежат лицом вниз", места под провода практически нет, data-пару необходимо ещё и в экран "одеть"...
Можете конечно попробовать...

датчик хола есть? Доступно?

Не искал... С моим БП Холл не нужен. Всё управляется по кнопке питания планшета -- максимально приближено к штатной работе с минимальными вмешательствами в конструкцию.


Вложение 53022

спасибо

Всем,здравствуйте!Хочу поделиться опытом встраивания большого планшета в Крайслер Вояджер.Лет 8 назад,нашёл на данном ресурсе тему про Nexus 7 2013 в качестве CarPC.Повторил проект armlive http://pccar.ru/showthread.php?t=20445 практически полностью и семь лет радовался.Настал момент,когда семь дюймов стало для меня маловато....Стал искать подходящий большой планшет.Наткнулся на тему уважаемого skanch HUAWEI MediaPad М5.Очень мне захотелось поставить такой планшет в машину!Сразу заказал у Александра(Skanch) умный блок питания,с автоматическим включением и мониторингом состояния аккумулятора машины!Для NEXUSa сам делал простой блок питания по схемам Александра,а для такого большого планшета решил купить профессиональный!В начале купил дешманский планшет 10.1 дюймов Текласт М30.Он проще вскрывается но очень дёшево смотрится-продал.И дальше начались мои приключения....на зад.HUAWEI MediaPad М5,как в теме у Александра ,достойного на Авито не нашёл.Взял,как я думал,круче- HUAWEI MediaPad М6.Всё такое же,как М5,только процессор навороченней!Когда мне его вскрыли-я понял,что попал...Внутри,HUAWEI MediaPad М6 совсем не похож на HUAWEI MediaPad М5!Целый день возился с пайкой.Питание и контролер спаял.А вот к кнопке так и не смог подпаяться…Пятаков нет, куда хотел-не держит.Раскурочил, пипец!Нарушил 4 дорожки...Пришлось искать донора,и менять плату зарядки.Вообщем,эпопея на две недели ,+сервисный центр,т.к. пятаков, как на М5, на этой плате нет.Моё мнение:Huawei MediaPad M6 для машины лучше не ставить…Он лучше для игр, мощнее, и дороже!Ну и с пятаками-засада!Huawei MediaPad M5-самое то!Размер, характеристики похожие, и есть куда паяться без гемора.Я поторопился....Блок питания Александра,работает чётко,всё продуманно,много чего другого можно подключить к нему!Ну и полная поддержка разработчика,за что огромное спасибо!Пишу так много в первый раз,и для того,чтобы Вы не наступили на мои грабли!

На фото-первое включение планшета,оболочки ещё не настраивал...Вживую смотрится прикольно,мне нравится!

Предварительно собирал всё на столе,подключив блок питания к аккумуляторной зарядке.

матового стекла не хватает....как по мне
Так это 6ка? Как решили проблему с кнопкой включения?

Игорь, в конечном итоге всё очень хорошо получилось!
Благодарю за выбор моего блока питания!

Это 6ка. Они с 5 кой очень похожи, т.к. характеристики экрана одинаковы!Я тоже хотел наклеить матовое стекло, но начитался, что хуже прозрачность, и не стал ставить. Планшет стоит под таким углом, что бликов нет. Кнопку включения мне выводили в сервисном центре, где пытались восстановить дорожки. Подпаивались к пятаку блока кнопок. На нексусе кто-то так делал, есть фото. И я решил также, больше там не куда! Но ещё раз повторюсь-6ка нам не катит. Гемора много. И ещё, если бы сейчас брал планшет, искал бы с сим картой. В машине интернет был бы постоянно, а так надо включать на телефоне точку доступа. Не проблемно, но лишние движения! Сейчас на Авито продаётся М5 с симкой и полный, не лайт., который я бы купил...но я поторопился! Блок питания работает, не нарадуюсь! Александру-спасибо!:bye:

Игорь, подключение по USB type-c планируется?

Я думаю-нет!У меня памяти там,аж 128Г.После нексуса мне хватит с головой!Не хватит-увеличу.В машину принёс ноутбук,перекачал за 15 минут всё ,что надо и доволен!А для другого (изикап,хаб,цифра)-не использую уже,нет необходимости....
