BMW E34 520i '94


Проект
CarPC на BMW E34 520i

http://forum.pccar.ru/attachment.php...1&d=1200505590

Медленно но верно начато: 25.06.2007г. Понемногу буду добивать фотками по мере появления.

Щас всё вот в таком виде: http://pccar.ru/attachment.php?attac...1&d=1253806012

Произошел апгрейд системы:
Было: Cleron 2.0, 1gb, 80gb, sb Audigy, VideoGeforce mx440
http://pccar.ru/attachment.php?attac...1&d=1240844157

Стало: Athlon LE 2.2Гц, 2gb ddr2, 320гб, видео и звук интегрированы в мать.
http://pccar.ru/attachment.php?attac...1&d=1240844157

Хочу от компа:

1. Музыка с HDD, USB.
2. Видео с HDD, DVD
3. GPS: Обеспечить отслеживание местоположения, планирование маршрута, и т.д.
4. Камеры наблюдения по направлению движения и заднего вида с возможностью записи видео на HDD.
5. Диагностика авто в реальном времени (CarPC).
6. WiFi для подключения к беспроводным сетям регистрация их положения на GPS.
7. Интернет WIFI или GPRS
8. Обработка видео с камеры в реальном времени, используя программное обеспечение для распознавания изображения. Запись номерных знаки в базу вместе с GPS местоположением.
9. FM радио
10. Громкая свзязь по сотику, bluetooth


Установлено оборудование:

- FM Radio Lart подключено к штатной активной антенне с усилителем, ловит хорошо, но всёравно похуже мафона.

-GPS модуль
http://pccar.ru/attachment.php?attac...1&d=1203796126

- Bluetooth Tekram

-WiFi модуль USB Asus.
http://www.asuscom.ru/700/images/products/57/57_l.jpg

-USB Hub с доп питанием D-link 7портовый.
http://shop.key.ru/photo/items/42875.jpg

-FlashCard Reader.

-Компактный корпус для CarPc, от терминала.
http://pccar.ru/attachment.php?attac...1&d=1240844157

-БП M2 ATX автомобильный

-Диагностический адаптер для CarPC Пока так:
http://forum.pccar.ru/attachment.php...1&d=1200505862

-Клавиатура + мышка безпроводная маленькая, помещается в бардачёк, от A4Tech GKS-520D Black USB
http://mdata.yandex.ru/i?ctype=1&pat...3824516114.jpg

-Усилитель 4 канала

-Подавитель шумов от Mystery

Софт:

1. Microsoft Windows XP Professional Edition
2. CarSoft BMW 6.5
3. Centrafuse


Место установки:

1. Системный блок в багажник подвешан рядом с усилителем снизу на полку заднюю. Пока апгрейженая система тестируется так, вися на стяжках сбоку в багажнике.
http://pccar.ru/attachment.php?attac...1&d=1240844157

2. Монитор - Установлен в переделанную рамку в штатное место.

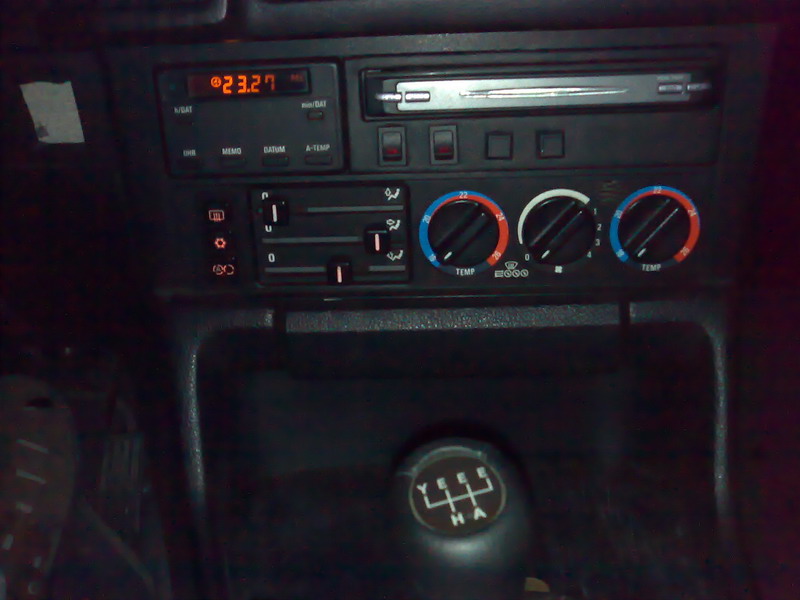

Было:
http://forum.pccar.ru/attachment.php...1&d=1200505927

Стало(пришлось пожертвоать центральными воздуховодами монитор их прикрывает когда открыт, но это мелочи):
http://pccar.ru/attachment.php?attac...9&d=1215018920

http://pccar.ru/attachment.php?attac...0&d=1215018920

кнопки слева на права: Вкл компа со светодиодом индикации включенности, влк усилителя(очень удобно отрубать звук когда надо), повер, ресет.

Гоняю мысль куда вкорячить монитор. Либо в штатное место вместо мафона, но тогда в открытом состоянии воздух будет дуть в монитор что ниесть гуд. ЕЩё хотел под центарльную решетку что на панеле сверху чтобы она приподнималась и монитор вылазил, но тогда теряем воздух там.. пока одни жертвы и ничего путного. Колхозить что-то глобальное не хочу т.к. очень ценю тот вид что есть. Вот такой головняк дня. :tease:
Вот так вот пока одни вопросы... кто что путного посоветует буду рад. Фото панели и остальных мелочей будет позже.

А фотку до........
Если ща не успеешь - потом поздно будет!

По теме - дерзай!
Пункты 2.7. - и то и то
пункт 2.8 - а оно надо?

по 3 разделу - DVD-чем решил?

4.5 - разные..... :) много говорили на форуме, есть в faq(wiki).
4.8 - проблема, нужен двойной с DSP. Я остановился на bt-гарнитуре.

По схеме непонятно где живет радио! И не понятно кто будет оцифровывать 2(!!) камеры.

Еще - может имеет смысл разделить гпрс-модем со "звуковым" телефоном. Я пришел к выводу, что нада! Инет отдельно (гпрс/едж или скайлинк) телефон по BT отдельно.

Воздух из этой решетко совсем ненужен. Так что можно спокойно в это место ставить.

Оттуда самый горячий идёт, и при кондюке самый холодный так что нужен.

Будт. Много пока чего нет, то что плюсиком то в наличи есть остально будет добиваться потом.

Это пока только проэкт. ТАм видно будет надо или нет. :)

DVD - Пока только есть PowerDVD плеер, ещё не вникал в тему софта глобально, поставить бы хоть винду голую для начала, хотя её уже поставил и обкоцал.

Будем поискать. :)

Радио и теле живет пока в телевизоре. :)

Такая штука пойдёт: Pinnacle Studio DC10+ плата видеозахвата
Pinnacle Studio DC10+

Да я думаю просто свой подключать когда надо к usb через шнурок и не заморачиваться на втором телефоне.

Не надо ему от туда идти, у меня Е-34 уже 14 лет, ненужны там эти дырки, вы решетку снимити и посмотрите или схему. Да и БМВ отказалось от этих воздуховодов.

Пришел монитор сегодня. Добавил фотки. Никак не могу его от комповского блока АТХ запустить. Подсветка кнопок горит, на выдвижение тыкаешь он 2 раза пикает и не выезжает. Завтра попробую в авто. :be:

Телек бракованый прислали он потому и не выезжал.. отдал обратно через 3-4 дня жду новый.. рсстроился... :angry: :dntknw:

Мда :(

Пока жду монитор. Вылились ещё 2 вещи которых нет но они нужны. Это усилитель и конденсатор. Усилитель в планах повесить вместе с кондёром к верхней полке в багажнике. Пока не знаю что взять лучше, какой усил самый хороший в диапазоне цена/качество, ну и кондёр? Посоветуйте что-нибудь.
Колонки стоят штатные Nokia
4OHM 40WATT: 2 внизу в ногах, 2зад полка.
Пискуны: 2 на стойках у зеркал
И ещё одни высокочастнтники в панели 20WATT, 2 шт.
А так же стоит ли менять проводку до колонок?

Определился с установкой монитора и компа. Монитор будет обитать под решеткой центральной на панеле, хочу сделать микролифт чтобы при нажатии на кнопку он приподнимался приподнимая решетку и вылазил из под неё, потом убираслся так же. Будет незаметно, а то нарки нынче не дремлют. Да и удобнее всего расположение. Всем видно и задним и от дороги не отвлекает т.к. на уровне почти. Комп будт стоять в нише в багажнике у спинки пассажирской, там на дне есть углубление. Возможно туда же и усил ляжет с кондёром.

зачем усь с такими слабенькими колонками? магнитоллу оставляешь? к ней можно подключить если у нее есть лин. вход.

комп поставить в углубление в багажнике не реально, там слишком мало места - это возвышение если только делать.. да и если взелет.. с охлаждением там совсем беда будет. я поставил в заднее левое крыло прикрыв обшикой для машины опцией "сд-ченджер"

Она не раскачивает эти колонки, перезагружается когда громкость больше делаю. Да и в планах всёравно их менять, лучше подготовить всё.

Подумаю над этим. А у тебя есть фотки твоей инсталяции?

Т.к. дождаться Лезеревский БП не реально ниразу, а запускать всё надо был заказан M2 БП в диджитал-ауто за 3950 c доставкой. Ждёмс.

http://www.pccar.ru/showthread.php?t=2502

фотографии самого багажника добавлю.. фотографировал специально для сайта и забыл добавить :blush:

Эти я видел. Интересует разводка проводки, как пускал где прокладывал, какие провода? Нет ли помех и наводок?

Там проводов...........:big:
Слаботочные: 5ти (!) метровый VGA, юсб, линейный от компьютера к магнитолле, от магнитоллы к усилителю, - по центральному тонелю.

питание 4AWG через правый порог (акк под капотом) и по стенке заднийх сидений.

акустика перед 8-16 awg - через стойки, крышу.

помехи есть. вылечил установной шумоподавителем.

По поводу телека


Насчет нерабочести моника.
Мне когда он только пришел сразу зачесались руки воткнуть проверить дома. Нашел БП по вольтажам и т.п. Втыкаю индикаторы горят, думаю супер, нажимаю пищит. Думаю брак. Но решил подождать до втыкивания в машину.

Воткнул в машину, выезжает все ок, но картинки нет. Оказывается все из-за "безопасности". Нужно было проводок с пометкой "brake" то бишь тормоз ручной (по мануалу) нужно кинуть на массу. Иначе он думает, что ты не стоишь, а значит ты едешь и не дает включить технику.

У меня тоже косяк. Тюнер: картинка есть звука нет. Плюс кабель который идет с тюнера на моник по моему 9-ти пиновый подписан как "То тюнер" - "Ту радио"
В общем ХЗ, может еще кто то (типа приемника) в цепи должен быть??? кстати надо порыться в нете.

Я и в машине пробовал. Не выезжает. Там просто болты даже скручены были, видно что моник разбирался кем-то.. Хотя на вид новый, незнающий и не заметит. А т.к. я работаю на ремонте сотиков я знаю эти черные болты которые после втыкания в них отвертки блестеть начинают, сразу увидел что болты открчивались и тем более 2 там вообще не родных а один криво вкручен... Так что надо смотреть сначала, а не дома коробочку вскрывать.

:shok: ого!

В общем жду пока поставишь свой напиши. Я у тя поспрашиваю про проскоки строк и все такое, а то меня не совсем устраивает. :derisive:

А в левом крыле он не будет греться? Ведь крыло нагревается на солнце летом.. а в багажнике насколько я помню всегда прохладно. Сегодн примерил его по месту в багажнике немного не входит по ширине. Но корпус ещё будет урезаться поэтому думаю попробую туда впихнуть.

Поигрался с расположением компа в багажнике, место ему нашел. Будет жить у задней стенки как бы за сидением справа, а усил слева и всё это прикроется обшитой заглушкой и ничего видно не будет.

Только вот ещё одна неясность нарисовалась: Если поставить саб в багажник не растрясёт ли комп в багажнике? Как винт себя чувствовать будет у кого-нибудь стоит так?

смотри здесь

Вот и блок питания пришел M2 ATX. Осталось разобраться как с ним работать и нет проводка 4-х пинового в комплекте.. абидна.. таки бапки и недокомплект. Ну да ладно.
Жду телевизор когда обменяют и приступлю к монтажу.

Дима, бери блок, приезжай в гости, поэксперементируем на моем железе :D

Надо 4-х пиновый хвост кубаторить. Завтра заеду в комповский сервис попрошу чтобы отрубили 2 хвоста от дохлых бп. :)

ps: Они бы хоть схему подключения вложили.. куда чё тыкать хз.. и зачем там перемычки?

НАШЕЛ как подключать в ветке про БП. :)

этот проводок докупается отдельно как опция, на большинстве сайтов где ими торгуют об этом пишут.......но проще где нить отрезать:acute:

Сегодня был собран проводок дополнительного питания из двух отрезков от мертвых бп и запущена система в домашних условиях с целью теста M2 ATX. Долго парился даже глядя в инструкцию как его включить, что замкнуть, страх спалить девайс мешал трезво мыслить, потом допёр. :)
По напругам всё в норме
12в - 12,09в(цешка) - 11.4в(speedfun)
5в - 5,04в(цешка) - 4.7в(speedfun)

При загрузке ток прыгает от 2A до 5.6A в спокойном состоянии 2.27A если начинать шерстить то до 3-5.6A опять скачет.
В выкл состоянии 0.06A

Единственное что не понравилось так это что он даёт наводку на монитор(ЖК 19") полосы проскакивают. Думаю нужно БП выносить за пределы корпуса или ещё какими-то методами бороться. БП стоит так что ветер на него попадает от процессорного куллера.

Наконец то вернулся телег... уря!!!!!

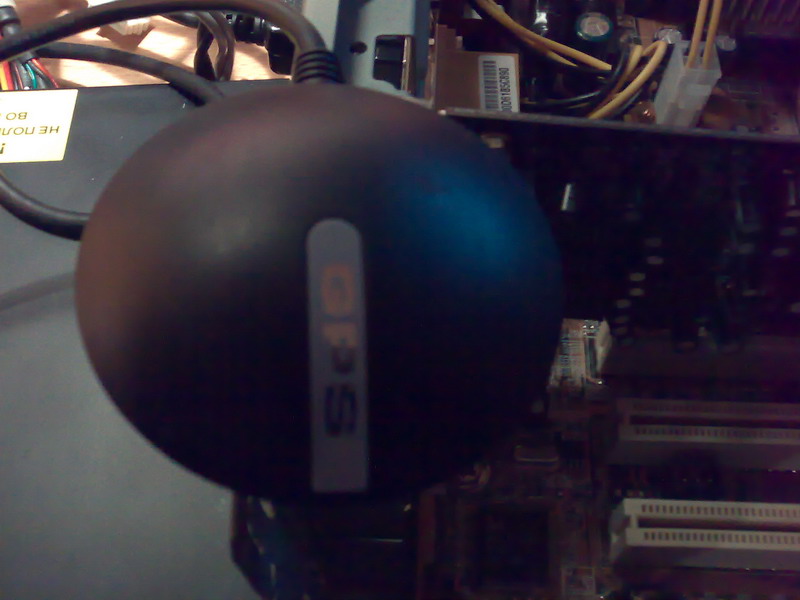

По случаю был куплен GPS приемник GlobalSat - BR-355 на чипсете Sirf Star III
http://pccar.ru/attachment.php?attac...1&d=1203796126
http://pccar.ru/attachment.php?attac...1&d=1203796126

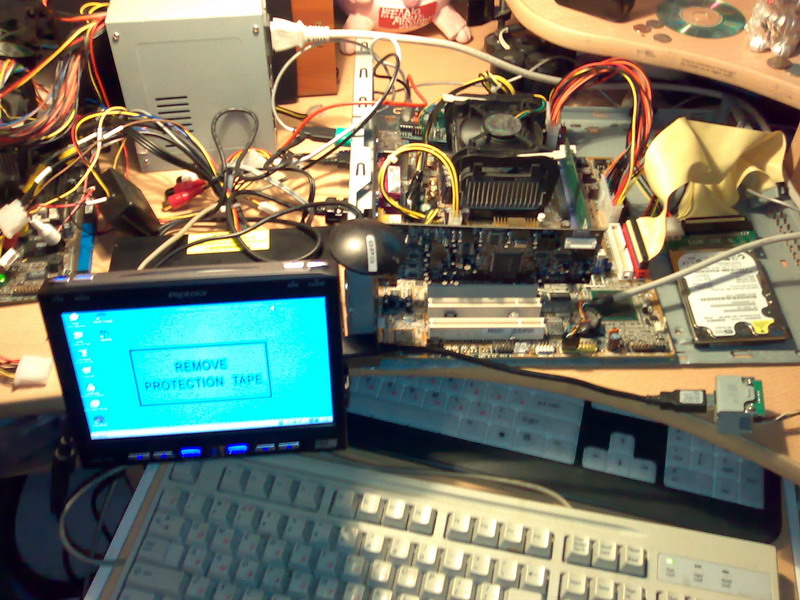

Собрал систему на столе, 12 вольт для телека и для блока M2 взял с простого АТХ блока, мама слева для нагрузки т.к. блок сам по себе отказался стартовать.

http://pccar.ru/attachment.php?attac...1&d=1203796126

И ещё вот что инетерсно разрешение стоит 800х600 а изображение внизу монитора смазывается. Как-то лечится это?

на сколько я понял не лечится, т.к. это особенность мозгов данных мониторов, что самое печальное что они не поддерживают родное разрешение для матрицы т.е. 800*480.
Прямо скажем разочаровался я в этом монике, а еще негативный момент - это отстойный драйвер тачскрина eLo, Touchkit на порядок лучше, но с ними он не работает.

т.е. это у всех так? И вот ещё что странно в about написано что он pcm700 а не pcm750t

у меня был мистери, но это тоже самое

Во-первых, удачи тебе в твоём начинании! А, во-вторых, можно подробнее про адаптер? Давай в личку, чтоб ветку не засорять.

Сегодня был монтирован БП ATX M2 в корпус с вентелятором, взятый от выпотрошенного блокопитания обычного. Разъем для входа питания оставил стандартный как в обычном БП (главно чтобы туда 220 никто не сунул :) ) Предполагается заделать дыру откуда провода выходять чтобы тёплы воздух уходил наружу, а не обратно внутрь корпуса. Хотя сомневаюсь что это нужно. Может отрезать лишнее пустое место справа для уменьшения размеров корпуса? Но незнаю тогда куда деть винт? Думаю сделать какие-нибудь стоечки и повесить его над материнкой, только как? Интересно винту пофигу какой стороной к земле висеть, боком там или вверх ногами? А то может его прикрутить башкой вниз к крышке? Пока думаю.. Одновременно сегодня отдал рамку с панели где магнитола переделывать слева направо, чтобы часы были слева а магнитола справа, т.к. установив телек вместо магнитолы он какраз будет по средине. Не знаю и ещё пока как упрятать монитор с глаз наркоманских. Если сделать крышечку то подумают что там что-то стоит и залезут проверить(как-то ещё на жигулях прикрыл магнитолу и ту без панели, так залезли и выдрали), если не делать то увидят что что-то стоит... вобщем парюсь над этим.

Жесткому диску всеравно как висеть

Сегодня был урезан корпус, правда осталось дыру закрыть чем-нибудь сбоку, прикрепить винт к крышке и прорезать отверситя в крышке для подсоса воздуха вентелятором. Вот что получилось. Немного колхоз зато компактно и практично. Если покрасить то вообще не плохо будет.


http://pccar.ru/attachment.php?attac...7&d=1204048742
http://pccar.ru/attachment.php?attac...8&d=1204048742
http://pccar.ru/attachment.php?attac...9&d=1204048742

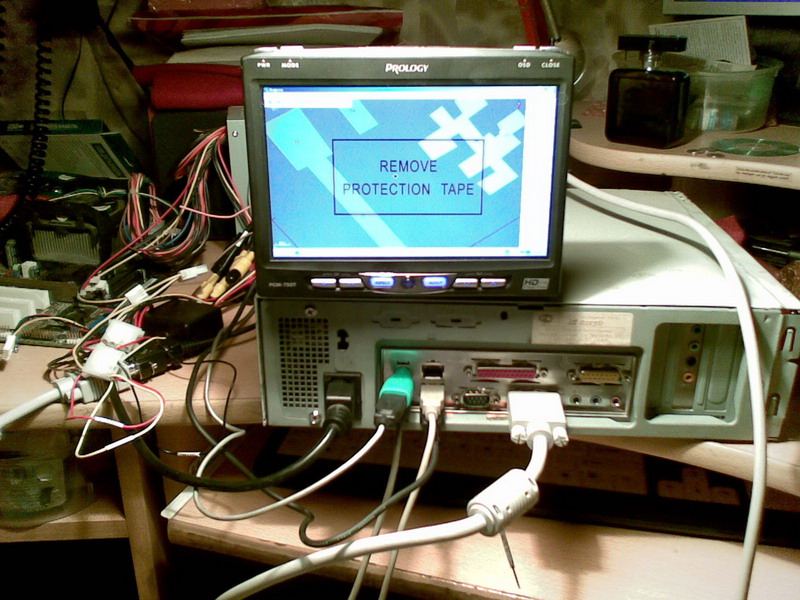

Подключил вроде ничего не греется сверх нормы. В домашних условиях на 5-ти метровый ВГА кабель наводок нет. 4 метра usb дотянули GPS модуль до окна и он таки заработал и что-то начал показывать правда с отклонением метров 20, но зато работает.

http://pccar.ru/attachment.php?attac...1&d=1204053277

да удали ты, наконец, эту защитную ленту!!!:big:
Удачи в доделке.
Эх... с ностальгией посмотрел на родную когда-то консолину.... была такая же машинка... и тоже черная

Ленту удалю когда поставлю, т.к. пока он валяется где попало то со стола падает.. чтобы не поцарапать пусть висит. А машинка у меня не черная а темнозеленый металлик. :)

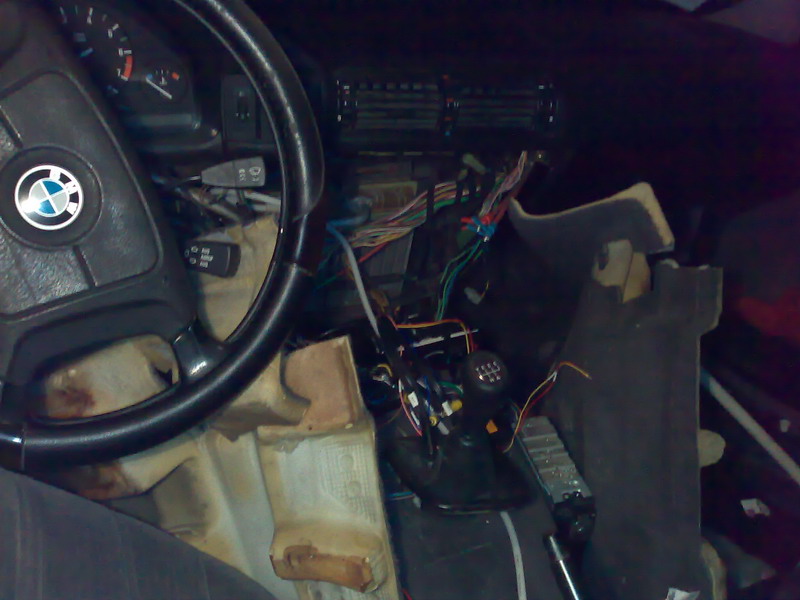

Начал выделять время для проводки. Всё проводить своими силами это жопа. Вроде только начал, а уже всё проклял. В машине полный пушной зверёк...

http://pccar.ru/attachment.php?attac...8&d=1206979087

http://pccar.ru/attachment.php?attac...9&d=1206979087
