Автомобильный регистратор из DVARS-402MV (фото)


Работаю в конторе по продаже охранного оборудования. На мои расспросы а что есть маленькое, мало потребляющее на 12 вольт и реалтаймовое на 4 канала, мне было предложено посмотреть стационарный видео регистратор DVARS-402MV (клон AST400). Надо отметить, что он мне обошелся всего за 6800р.

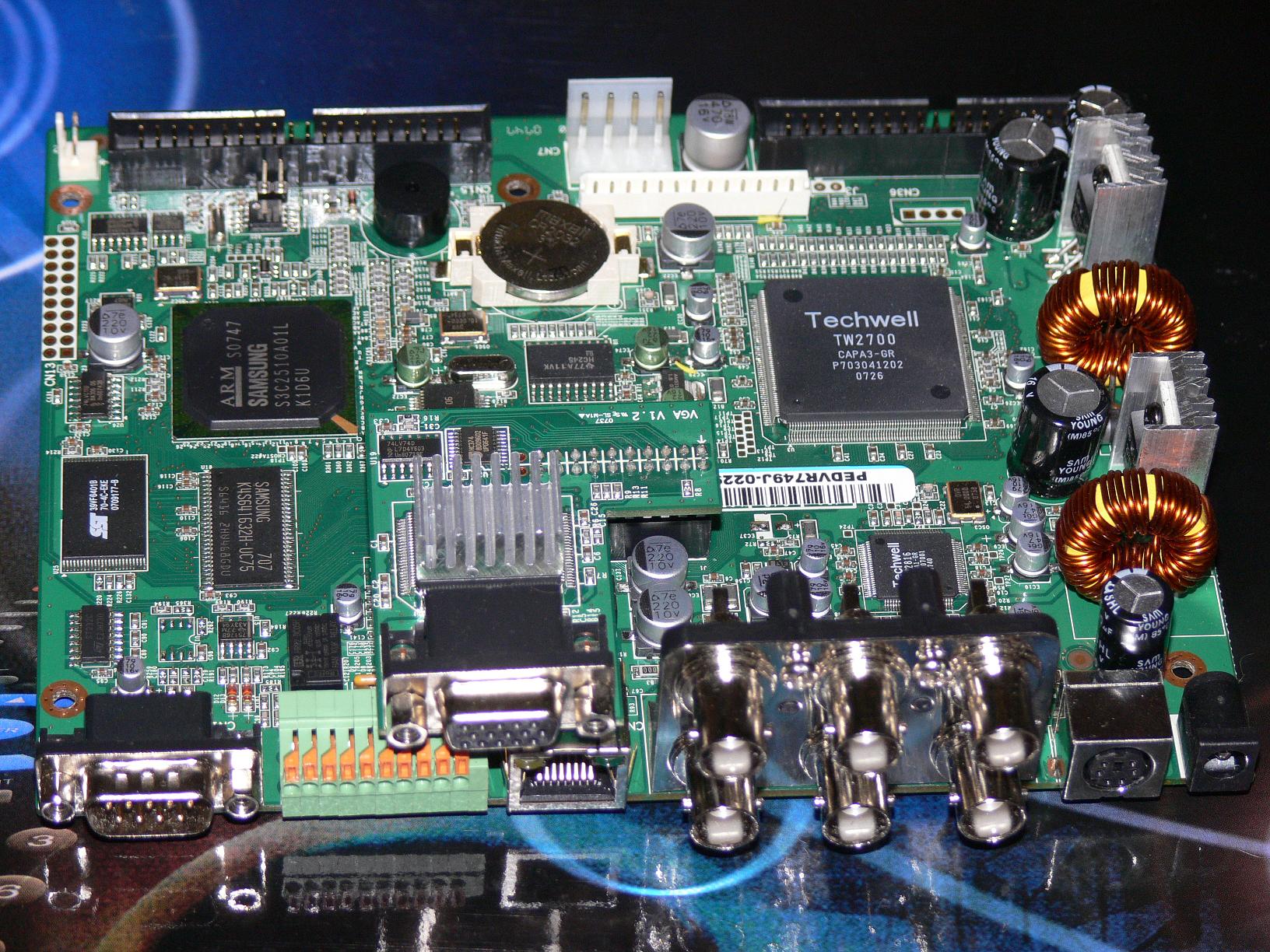

Регистратор имеет:
4 реалтайм входа 720*288/30
BNC выход на тревожный монитор
BNC и VGA для подключения рабочего монитора
Ethernet 10/100 порт для удалённой работы с регистратором
USB порт (Host) подключения накопителей для снятия бекапов
PC/2 порт для подключения мыши
RS232 для подключения клавиатуры (управление через терминалку)
Пульт ДУ

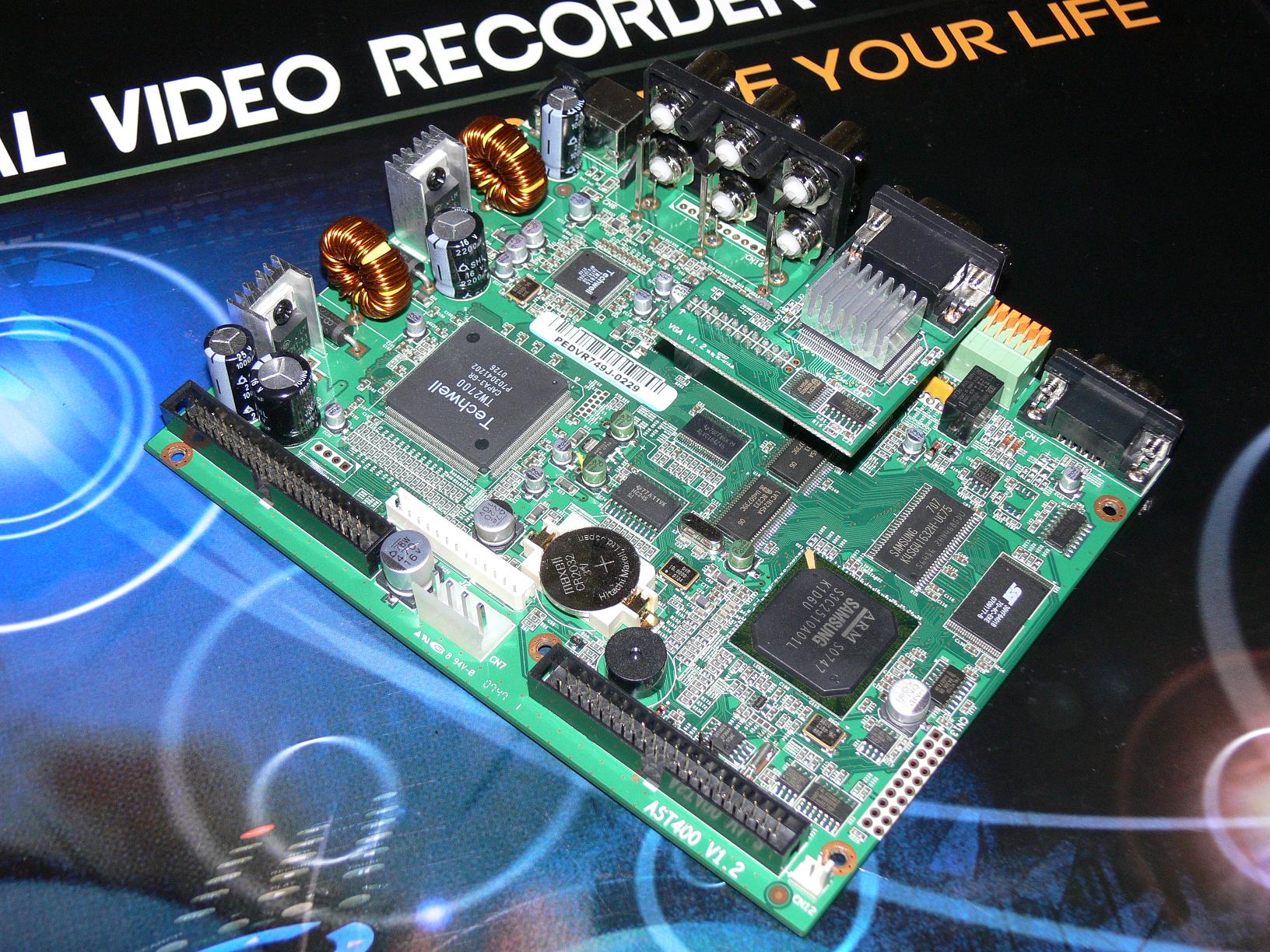

Питание на плате организованно с помощью 2-х шим стабилизаторов, LM2576 на +3.3 и +5 вольт. +12 и +5 подаются на жесткий диск, я планирую поставить 2,5” диск и использовать только +5 вольт. Можно было бы запитать регистратор напрямую от борт-сети, но неизвестно где для питания платы ещё используется +12 вольт (но используются), поэтому я решил отдельно запитать ШИМ от борт сети, и через преобразователь Step-UP (5>12) запитать 12 вольтовою часть регистратора. Изходя из замеров решил взять Step-UP V3-0512ss на 2 ватта.

http://www.pccar.ru/attachment.php?a...1&d=1223362785

http://www.pccar.ru/attachment.php?a...1&d=1223362785

http://www.pccar.ru/attachment.php?a...1&d=1223362785

http://www.pccar.ru/attachment.php?a...1&d=1223362799

http://www.pccar.ru/attachment.php?a...1&d=1223362815

http://www.pccar.ru/attachment.php?a...1&d=1223362829

http://www.pccar.ru/attachment.php?a...1&d=1223363498

http://www.pccar.ru/attachment.php?a...1&d=1223363536

http://www.pccar.ru/attachment.php?a...1&d=1223363566

http://www.pccar.ru/attachment.php?a...1&d=1223363575

http://www.pccar.ru/attachment.php?a...1&d=1223363575

Так чего с железякой то? Попробовал? чего устраивает что не понравилось?
По сети с компом вязал? Можно по сети видео смотреть - в реал тайме и сохранённые просматривать? По сети как управляется? Своей прогой или HTML?
Где отчётец то?

Ну железку я опробывал, устраивает полностью. Но есть некоторые моменты которые я хотел бы обозначить.
1) Работа с сетью и бекапами реализованна через отдельные программы.
2) Просмотр по сетке реалтайм, а вот при просмотре ахива по сети всего 5 FPS (вместо 25), скриншоты и авишки делать можно (тоже 5 FPS).
3) Бекапы смотряться 25 кадров в секунду, вполне комфортно. Делать бекапы можно по USB (hdd, flash)или через DVD-RW. Когда делаються бекапы сетка отваливается, но камеры пишут.
3) С некоторым флехами регистратор тупит (делает бекапы очень долго).

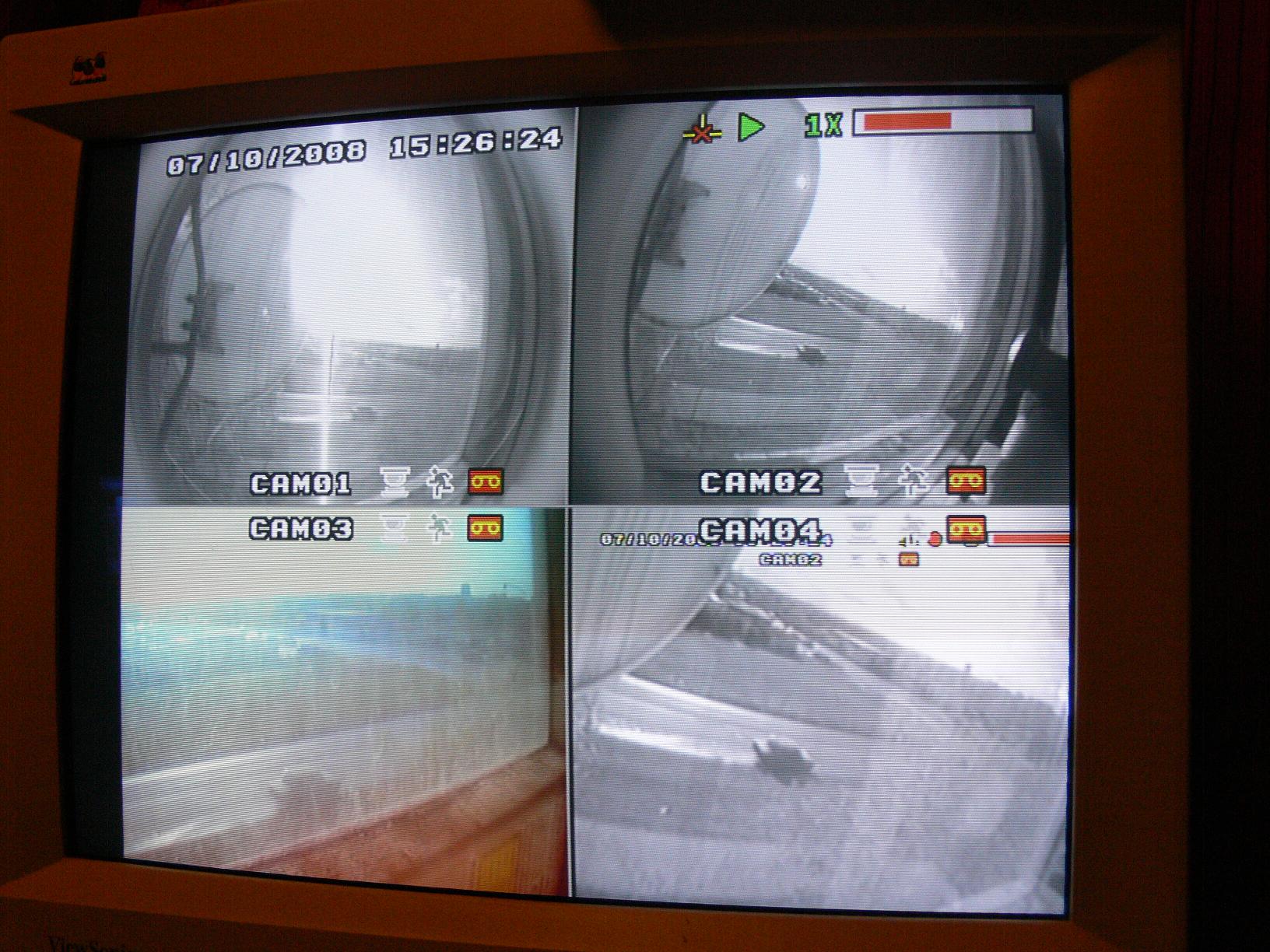

На скриншотах (где 4 камеры)
1) просмотр бекапы
2) просмотр по сетке
3) монитор VGA в живую

Не понял - они СМОТРЯТСЯ 25 к\сек или ои всё таки ЗАПИСАНЫ 25 к\сек

Пишуться по 24к/с, через сетку смотряться 5к/c, бекапы смотряться 24к/с

Переделал под питание 7-36 вольт. Желто-чёрный провод что-то типа сигнала PS_ON, короче можно управлять включением регистратора.

http://pccar.ru/attachment.php?attac...1&d=1223757655

http://pccar.ru/attachment.php?attac...1&d=1223757655

http://pccar.ru/attachment.php?attac...1&d=1223757655

О... А мона подробнее про питалово ? У него же вроде родное 100-220в... Т.е. надо переделывать. Для особо тупых вроде меня :) А то на фотках не совсем понятно, что куда и как.

Я конечно сильно извиняюсь, но есть ведь вот такая байда. Да и ребята там готовы рассмотреть предложения...

Вот хочется что-то маленькое, триплексовое, шоб с usb и ethernet, питаловом от 12в, 4 камеры и два звуковых источника, плюс GPS (скорость, положение) плюс запись состояния педали тормоза и поворотников.

Нашел еще вот такая беду: http://www.tral.ru/tral-3/tral-31-32/
триплекс, малые габариты, жесткий диск, 4 канала видео и 2 звука. Можно ГПС подключить. Внутри линукс. Софт под линуксом работает. (комп у меня на машине под линухом будет). Потребляет 7! ватт. Питание 12В. Но цена... Мама моя родная - 22тыр. Без стоимости доставки я думаю и без камер. Да и тормоз, поворотники она не пишет.

DVARS горааааздо по цене демократичнее, платка небольшая в общем, корпус для нее можно меньше сделать, 4 канала, 1 звук как я понял. Два винта... Правда IDE. Сколько кстати потребляет в дежурном режиме ?

А у ребят с asv техникс я на 4 камеры не видел железа. Флэш носитель для записи видео в наше время это пока несерьезно :(

P.S. Посмотрел инструкцию к тралу... Ацтой... при записи с 4 камер - 6.5 кадров/секунду... Остается DVARS... пока без вариантов

P.P.S. Есть ишо http://www.cardvr.ru/dvr65.html (GDV-460M-S)
правда он дуплексный, зато 4 канала 352x288 по 25 кадров со всеми наворотами вроде GPS, записью действий водителя, аларм-кнопкой и т.п. Питание 11-30В (он автомобильный). Ток 1400ма... То бишь где-то 12ватт. И цена в 16250руп... Дороговато для дуплекса.

Ишо кто-нить чего-нибуть подобное видел ?

Видел, видел. :be:

1000евро... Аааафигеть.

Там внешний блок питания с 220 на 12 вольт. От этих 12 вольт питаются 2 шим стабилизатора (на +3.3 и на +5 вольт), жесткий диск по каналу 12 вольт, и остальная электроника регистратора. Основными потребителями мощности являются шим стабилизаторы и жесткий диск, а электроника регистратора потребляет копейки. Можно было бы просто запитать регистратор от аккума, шим работают от 6 до 30 вольт, от 3,5" жесткого диска я вроде как отказался в пользу 2,5" остается только остальная запутанная 12 вольтовая электроника регистратора. Что делать? А всё просто, я отрываю входы шим стабилизаторов от линии 12 вольт, соединяю их, вешаю на них кондёр, и вот это у нас вход который подключается к аккуму авто (напомню, они у нас 6-30 вольт). Далее, линия 12 вольт в регистраторе у нас оборвана, нам надо на ней организовать 12 вольт для питания электроники регистратора, я это сделал так, просто повесил повышающий преобразователь с 5 вольт на 12.

Ещё, у шима есть вход on/off для управления (тонкий проводок на фото), если его замкнуть на общий, шим запускается, а если он оборван (через подтягивающий к питанию) то шим отключен, и регистратор обесточен.

http://img518.imageshack.us/img518/9081/99145398it7.png

Всё что красным это навесной монтаж
