Кнопки - технология изготовления


Кнопки - технология изготовления
Процесс изготовления практически любых кнопок с нанесением надписей и с подсветкой.

Технология изготовления - рисунок в разрезе.

http://www.pccar.ru/attachment.php?a...1&d=1239228505

Вырезанные лазером цилиндры из оргстекла: d=6мм, h=4мм, D=8mm, H=10мм.
Справа вверху больший цилиндр - нижняя часть кнопки, остальные - верхняя часть, будут склеены вместе. Глубина гравировки рисунка примерно 0,5 мм.

http://www.pccar.ru/attachment.php?a...1&d=1239228482

Заливка рисунка черной краской. Черная краска заполнит выгравированный рисунок, поверхность самой кнопки будет зашкурена и будет матовой, рисунок будет черным, на фоне светящейся кнопки.

http://www.pccar.ru/attachment.php?a...1&d=1239228482

Изготовление печатной платы методом лазерной резки. Сдираем наклеенную прорезанную пленку, та пленка, что осталась защитит от растворения металл.

http://www.pccar.ru/attachment.php?a...1&d=1239228482

Донор для изделия - плата от Prology PCM-700 (сверху). Готовые печатные платы (снизу).

http://www.pccar.ru/attachment.php?a...1&d=1239228505

Готовые платы с кнопками и светодиодами для рамки крепежа матрицы. Тактильные кнопки, резисторы, светодиоды, фотодатчик - поверхностный монтаж.

http://www.pccar.ru/attachment.php?a...1&d=1239228505

Рамка для крепежа матрицы в автомобиль Mazda Premacy, видны отверстия для установки кнопок и плат.

http://www.pccar.ru/attachment.php?a...1&d=1239228516

Внешний вид переходной 2DIN рамки - оригинал и копия с оригинала.

http://www.pccar.ru/attachment.php?a...1&d=1239228516

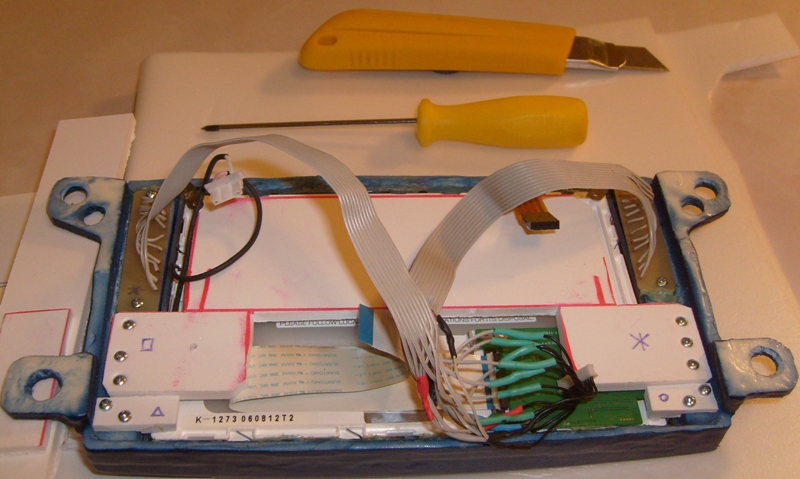

Готовая рамка, матрица с тачем, кнопки установлены, сверху прикручены платы с припаянными кнопками и светодиодами.

http://www.pccar.ru/attachment.php?a...1&d=1240142433

Прикрученный держатель платы контроллера

http://www.pccar.ru/attachment.php?a...1&d=1240142433

Контроллер матрицы прикручен к держателю

http://www.pccar.ru/attachment.php?a...1&d=1240142433

Готовый для установки монитор

http://www.pccar.ru/attachment.php?a...1&d=1240142471

Кнопки нажимаются и работают, вид сверху

http://www.pccar.ru/attachment.php?a...1&d=1240142471

Кнопки - вид сбоку

http://www.pccar.ru/attachment.php?a...1&d=1240142471

Включаем и проверяем - все работает

http://www.pccar.ru/attachment.php?a...1&d=1240142490

Устанавливаем на место, все встало как родное

http://www.pccar.ru/attachment.php?a...1&d=1240142490

Долго думали в какой цвет покрасить, решили в цвет машины, а получается надо было в ....
Ну и останется вставить глазок для ИК датчика.

http://www.pccar.ru/attachment.php?a...1&d=1240341721

!отлично!


Отличная затея! С нетерпением жду продолжения!
Сам обдумываю по такому же принципу сделать себе дополнительную панель с мультимедийными кнопками от клавы.
Сразу замечание аля предложение - подумай о фиксации кнопки в посадочном месте во избежании её "проворачивания"! А то устанешь пальцами кнопки крутить чтоб рисунок был как положено!
Может как вариант на нижней части кнопки сделать срез, а в посадочном месте наоборот заплавить или что-то вклеить в соответствующем месте!
наверно все в своей жизни хоть раз собирали мясорубку и помнят как крепится ручка к оси!

До этого я уже допер, поэтому и рисунки в виде пиктограмм, кнопки сделаны уже после рамки, а на рамке нада было отверстия сделать квадратными или прямоугольными с закругленными краями. Есть еще задумка как сделать чтоб не кнопка светилась а наоборот - надпись.

И какова стоимость рамки и кнопок под заказ?

Рамку мне делали за 6000 руб, снимали размеры с оригинала 2DIN, проектировали и вырезали на 3D фрезеровальном станке, если посчитать то выходит дешевле, нежели лепить, шкурить, красить, снова ломать и тратить. Так же скажу, например, что родная переходная рамка 2DIN на новую мазду 6 стоит 6000 руб, и не надо говорить, что я видел за 1500, за 3000 я сам видел и писал письма в 20 контор, торгующими этими рамками, ответили только из 1 фирмы и предложили за 6000. Кнопки разработал и изготовил сам, возился долго, сколько стоит, пока не считал трудозатраты. Позже еще выложу фотки. А пока могу сказать, что наткнулся на несколько грабель, но все это решимо.

Кнопки


Думал вечером над твоими кнопками. Предложу тебе сделать следующее:
поскольку микрокнопки у тебя не круглые а овальные, то в нижней части больших цилиндров сделай вырезы по размерам микрокнопок. Глубина выреза чуть меньше высоты хода кнопки.Т.о. большой цилиндр одевается на микрокнопку и не крутится!

На фото кнопки круглые, никак не овальные, вырез делать - будет непрозрачно. Сама кнопка является световодом, чтобы свет шел по ней, она должна быть вся глянцевая, все решается просто, либо кнопки делаются квадратными, либо нижняя часть делается квадратной.

!


как я вижу по картинке, то микрокнопки не круглой формы, а рядом с ними светодиоды! я говорил про вырез в нижней части большого цилиндра, который служит нижней частью кнопки.Вырез будет не большой по размеру и та часть кнопки, которая должна подсвечиваться светодиодом не затрагивается.
примерно нарисовал:
http://forum.pccar.ru/attachment.php...1&d=1239459602

Это понятно, сейчас уже все собрано, в следующий раз уже будет сделано по другому, более качественно.

пнятно!
ну так засвети фото собранного!

Все доделано)

Предварительный макет


Предварительный макет модуля универсальных мультимедийных кнопок с энкодером регулировки звука.

Чертеж сверху - все слои.
Чертеж снизу - внешний вид сверху с кнопками и крутилкой для энкодера.

Идеи и пожелания приветствуются.

в принципе нормально но это всего лишь макет как будет выглядеть в реале хотелось бы глянуть.кнопки не должны быть прозрачными лучше уж резиновые и потом зачем их так много? энкодер в диаметре какой?

- прозрачными не будут, покрасим в черный
- резиновыми не будут точно, не та технология
- много - это еще не много, это только минимум
- диаметр крутилки не знаю какой, какой поставить такой и будет, штатная крутилка диаметр 20-30 мм

to Stasik
А к какому контроллеру кнопари привяжутся? (клава?)

Планирую к контроллеру от Самоделкина через резисторы. А так это просто кнопки, можно прикрутить к любому контроллеру.

Выкладываю предварительный макет, пока без кнопок, пожелания по дизайну приветствуются.

Другие фотки здесь:
http://www.photofile.ru/users/stanislav_m/150314667

Макет под какое-то конкретное авто?

Под Mersedes, самый первый будет, в место для кока-колы, если есть пожелания по авто, размеру, кнопкам и т. д. - пишите.

а есть какое то решение сделать кнопки фиксированными или каким то образом сделать имуляцию фиксации???
нужно для замены штатных кнопок аварийки,задней туманки,и подогрева стекла и зеркал
вместо 4х кнопищ размером в пол коробка спичек-взяв эти ваши суперские можно все 4 кнопки загнать в одно отверстие от штатных

сейчас переделываю авто мучаюсь куда деть штатные кнопищи
что подскажите господа
и вопрос автору топика-ваши кнопки можно индивидуально разработать?
допустим размер 40на20мм чтоб поместилось 4 кнопки и текстоглифы
аварийка,туманка,и два обогрева???

В теори можно, необходимо подобрать в магазине микропереключатели с фиксацией на нужный ток. Необязательно для этих целей делать новые кнопки, можно взять, например, готовые для ВАЗ.

ясно что можно взять и от ваза
но ваши совсем мини
и тем более стилистику можно соблюсти в дальнейшей инсталяции
сами символы на кнопках и допустим размеры кнопок можно под заказ у вас сделать?

Можно зделать прислав чертеж с размерами хотябы от руки.

Друзья, сам сейчас бьюсь над темой кнопок. У меня комп будет ставиться в 2 дин, а монитор выше. Надо как-то панель оформить. Еще до того, как ознакомился с этой темой форума, тоже в голове родилась технология, как у топикстартера. У меня кнопки будут прямоугольные. Дизайн вчера ночью сделал, осталось придумать технологию, чтобы кнопка была черной, а надпись на ней светилась
Уважаемый Stasik. Если не секрет, как собираетесь делать? Может уже делали? Есть ли фотки? У меня кнопки будут большие, если делать светящейся кнопку, а не надпись, слепить будет, да и не красиво, имхо.

У меня возникла такая идея: вначале покрасить заготовку нужной краской, а потом выгравировать рисунок/надпись, чтобы в месте рисунка краска "сточилась" лазером до акрилового основания кнопки. Затем все это дело покрыть тактильным лаком для стойкости. Как считаете, это возможно? Какие еще есть варианты?

Я бы еще хотел, чтобы кнопка была не плоской снаружи, а немного дугой. Т.е. верхний и нижний края глубже утоплены, чем середина. Если я сделаю заготовку в виде полоски нужной формы (лицевая часть стачивается по верхнему и нижнему краям), можно ли на станке нанести качественно рисунок? В идеале, конечно, наносить гравировку на готовую и покрашенную кнопку, так не придется ее подкрашивать после вырезания. Возможно ли это? Просвятите, плз, я в этой технологии ничего не знаю.....

технология есть! Резать на проволочно-эрозионном станке!

Рисуйте в CAD (КОМПАС, СИМАТРОН, КАТИА) и сохраняйте в .dxf

Диаметр проволки 0.25 мм, ширина реза 0.3 мм. Минимальное расстояние в контуре 0.5 мм и гденить пошире, чтоб заходное отверстие сделать 1.0 / 1.5 мм. Диаметр заходного в зависимости от материала и его толщины (титан, нержавейка, алюминий).

Вырезанную кнопу укладывают в форму с необходимыми технологическими приливами и тд. Всё енто заливается бесцветной ЭПОКСИДКОЙ, можно и с пигментами для цвета. Лицевая часть полируется и готого

Есть технология резки пластика лучем, есть технология гравировки.
При резке пластика, пластик режется толщиной от 1 мм до 10 мм.
При гравировке снимается слой произвольного рисунка, определенной толщины с качеством и разрешающей способностью около 300 DPI.
Толщина слоя от 0,1 мм до 0,5 за 1 проход. Возможно сделать 2 или 3 прохода для увеличения глубины.
Исходя из этих технологий определяются возможности применения.

Уважаемый Stasik. Если не секрет, как собираетесь делать? Может уже делали? Есть ли фотки? У меня кнопки будут большие, если делать светящейся кнопку, а не надпись, слепить будет, да и не красиво, имхо.

- Все верно, если светится не надпись а кнопка - будет слепить!


У меня возникла такая идея: вначале покрасить заготовку нужной краской, а потом выгравировать рисунок/надпись, чтобы в месте рисунка краска "сточилась" лазером до акрилового основания кнопки. Затем все это дело покрыть тактильным лаком для стойкости. Как считаете, это возможно? Какие еще есть варианты?

- Отличная идея, надо попробовать.


Я бы еще хотел, чтобы кнопка была не плоской снаружи, а немного дугой. Т.е. верхний и нижний края глубже утоплены, чем середина. Если я сделаю заготовку в виде полоски нужной формы (лицевая часть стачивается по верхнему и нижнему краям),

- Не совсем понял что подразумевается...

можно ли на станке нанести качественно рисунок? В идеале, конечно, наносить гравировку на готовую и покрашенную кнопку, так не придется ее подкрашивать после вырезания. Возможно ли это? Просвятите, плз, я в этой технологии ничего не знаю

- На станке ВОЗМОЖНО нанести качественно рисунок, с разрешением 300 точек на дюйм и возможно даже больше. Надо попробовать как поведет себя краска после гравировки.

Gosha39, я не совсем понял по технологии... Пластина металла, которая будет основанием кнопки, пропиливается насквозь рисунком и заливается смолой? А как быть, например, с цифрой 0, или 8. Так же серединки вывалятся... Чую, чего-то я не догоняю, растолкуйте пожалуйста. И примерную стоимость такого производства.

А вы по какой технологии хотели делать светящиеся надписи? Если не секрет, канешн :)

Попробуйте, напишите о результатах. Я бы и сам попробовал, тока негде((

В общем, хочется чтобы кнопка имела форму, как на вложении. В идеале сразу сделать с выступами по краям, чтобы не вываливалась (насколько это трудно сделать на станке??), но можно и позже приклеить чуть большее по площади основание, 1-2 мм толщиной

Почему спрашиваю... Нашел у себя в городе контору, которая занимается подобными вещами, и они требуют, чтобы у заготовок было как минимум 10 мм лишнего материала по краям для установки в станок, а так же случаи хитрого позиционирования относительно края заготовки как-то особо оговариваются. Но свои чертежи пока им не носил, не знаю, чего скажут.

Вот мая работа в данном напровлении
http://img-fotki.yandex.ru/get/3811/...697_2433bf94_L

Здесь несовсем понятна технология, объясните пожалуйста, и если можно покажите методику изготовления.

А вы по какой технологии хотели делать светящиеся надписи? Если не секрет, канешн

- Не секрет, технология мной описывалась, берутся 2 овала из оргстекла, один на 1-2 мм шире другого, нужной высоты, склеиваются вместе, получаем кнопку, красим, гравируем.

Попробуйте, напишите о результатах. Я бы и сам попробовал, тока негде((

- Попробовал: покрасил кусок оргстекла краской из балончика синий металлик, гравирнул, результат положительный. Следите за темой, скоро сделаю демо образец.


В общем, хочется чтобы кнопка имела форму, как на вложении. В идеале сразу сделать с выступами по краям, чтобы не вываливалась (насколько это трудно сделать на станке??), но можно и позже приклеить чуть большее по площади основание, 1-2 мм толщиной

- У меня немного другая технология, но знаю человека который может выточить кнопку целиком и сделать надпись фрезеровкой, останется продумать как светить именно надпись




Почему спрашиваю... Нашел у себя в городе контору, которая занимается подобными вещами, и они требуют, чтобы у заготовок было как минимум 10 мм лишнего материала по краям для установки в станок, а так же случаи хитрого позиционирования относительно края заготовки как-то особо оговариваются. Но свои чертежи пока им не носил, не знаю, чего скажут
- С позиционированием не вижу проблем, можно сделать шаблон с нулевой точкой

не зная в какую тему кинуть.
ребят, а есть у кого пиктограммы для кнопок-индикаторов:
1) топливо (обычно бензоколонка изображена или канистра)
2)температура охлаждайки (колбочка с делениями)
3)уровень охлаждайки
4) уровень омывайки (обычно лобовое стекло)
5)освещение = фара
6)непристегнутый ремень (человечек в профиль с емнем)

вроде все. символ тормоза сам как-нибудь нарисую

кнопочки-символы будут порядка 1см*1см или побольше.

за технологию изготовления потом спрошу.
спасибо

Как успехи? Очень хота увидеть демо-образец :yes2:

Демо образец планирую подготовить к четвергу, увидеть можно на слете в Абрамцево.

А сидя за компом в другом городе? :)

Фотки выложу полюбому

Ок, очень интересно. Кстати, я пригляделся к кнопкам магнитолы - они походу сделаны по схожей технологии, т.к. надписи немного утоплены. Только сам непрозрачный слой больше похож на слой тонкого пластика

Итак! Выкладываю то что получилось, фотки в максимальном качестве можно посмотреть здесь: http://photofile.ru/users/stanislav_...7/?mode=xlarge

Кнопки - делаем сами


Еще немного фоток, кнопки, технология изготовления кнопок, модуль кнопок, подсветка кнопок

чем крашено, какова износоустойчивость?
