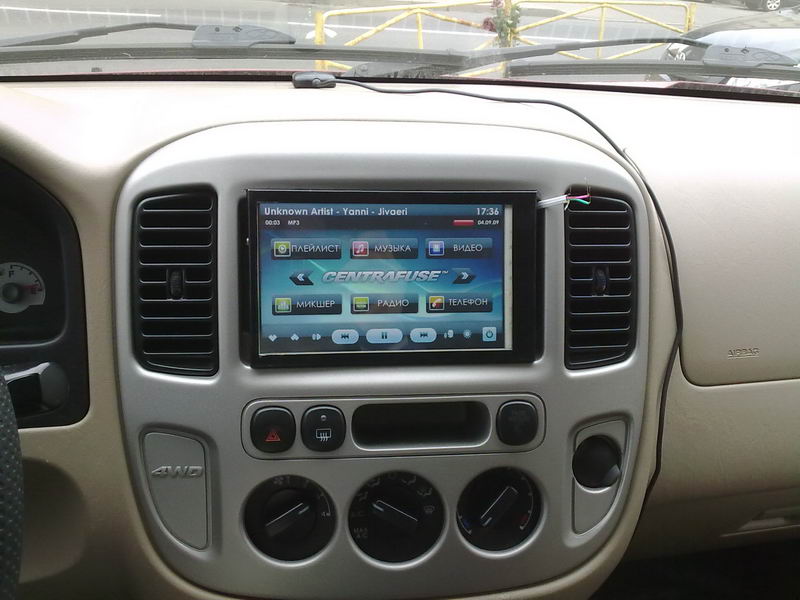

Я не первый, кто пытается воткнуть Епц в авто, но я решил попытаться сделать это максимально компактно, чтобы ничего нигде под креслами не крепит, усилок в багажнике не возить и т.д. По замерам оказалось, что материнская плата влезает тютелька в тютельку. и я взялся за дело .-))

====================================
На протяжении всего проекта было закуплено или планируется:
Наверное немного о комплектующих:
Было куплено(без учета потерь.):
-eeepc на одноименном форуме за 4000 р. с XP и гарантией 6 мес.
-Матрица тачевая.
-USB хаб 4 порта 300 р.
-GPS если надо - вспомню где.
-Универсальный блок питания гдето тут он уже упоминался. рублей в 300-400 обошелся. как называется не помню, и на сайте у них снаскоку не нашел. товарный вид оно потеряло сразу после покупки (снят корпус и выкинут на..рен), поэтому от фото толку не будет. Отличительные черты: на входе 12+- вольт авто, на выходе помоему переключатель 6 10 и 12 вольт. думаю в микронике посоветуют.
-Bluetooth не покупал, просто валялся какойто но помню, что 2.0 это точно .-))
по купленому железу пока все. после того, как закончится свистопляска с установкой буду докупаться:
ПЛАНИРУЕТСЯ:
-Usb ODBII Can
-TV-Радио (не знаю пока какое, главное чтобы под Centrafuse пахало) если у кого есть наводка .-) ,готов ее принять с благодарностью.
====================================

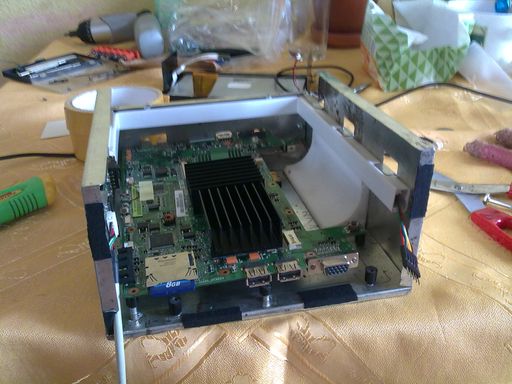

Сперва собрал корпус из картона - попробовать, вродибы все сраслоь. затем по размерам соорудил корпус из фанеры. все прекрасно вписалось, но чувство прекрасного просило больше .-)) далее начал гнуть корпус из толстой лужоноц жести
Вложение 14643
Вложение 14644
Вложение 14645
Вложение 14645
Вложение 14646

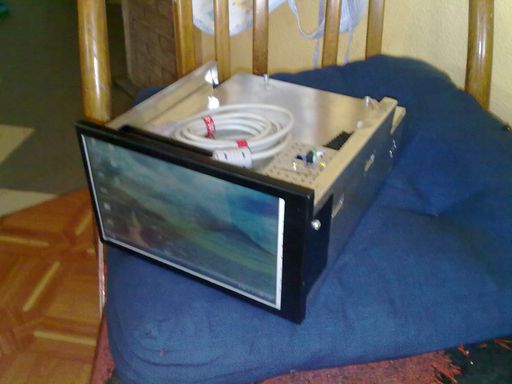

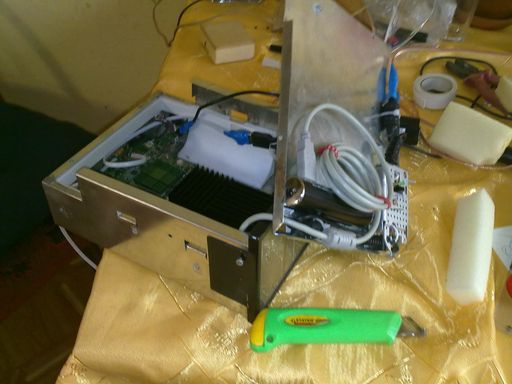

тут процесс затянулся .-) затем вырезание отверстий под всякие выходы гравером, запоротые отрезные круги, буры, бесконечные примерки и подгонки и т.д. вообщем не понравилось мне работать с жестью! Да, на этом этапе проект подорожал на 3200, потому как иззабесконечных примерок у матрицы оторвался шлейф(новая 2000 р) .-( и от огорчения я сел на тачевую матрицу (1200 р).
Вложение 14647
Вложение 14648

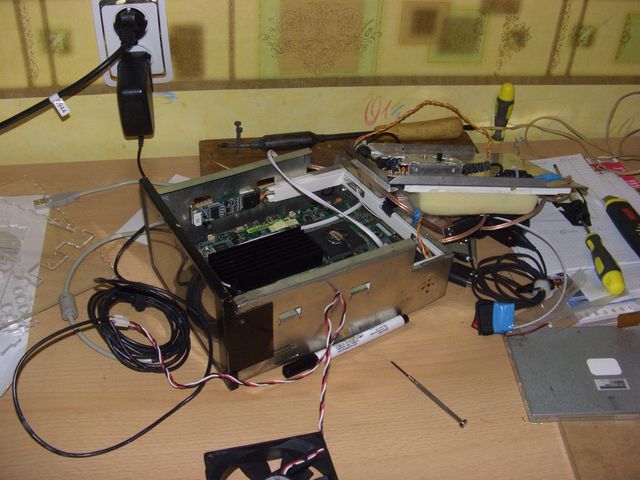

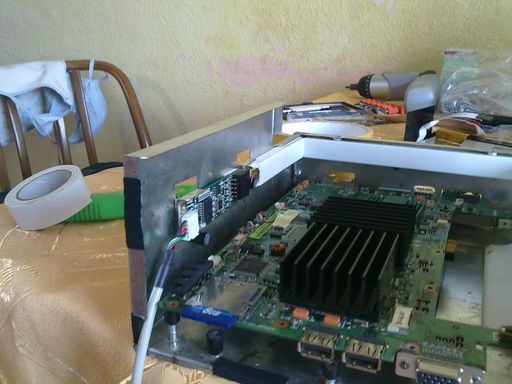

Кстати, в железном корпусе не было вентилятора, по первости, щелей хватало, радиаторы большие, я думал, что все будет ок. но Епц мал, да удал .-) за 15 мин нагревал все пространство вокруг себя, а так как воздух не циркулирует, температура проца доходила до 83-86 градусов (летом). в итоге зафигачил туда кулер, самый дешовый чота около 150 р. и все, телемаркет проц, даже в самую жару выше 45 не нагревается, при этом охлаждается и блок питания, который стоит в том же корпусе.
Вложение 14654
Вообщем эта же схема, с небольшими доработками, перекочевала на след. этап.

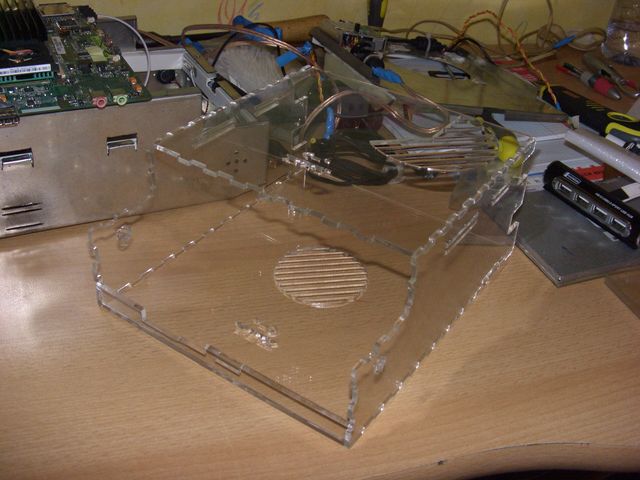

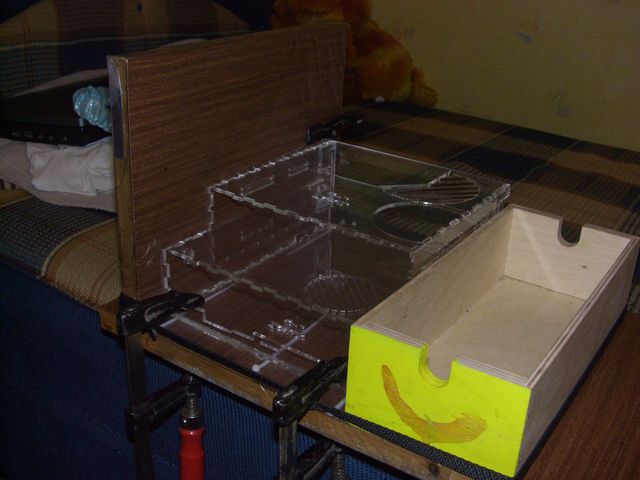

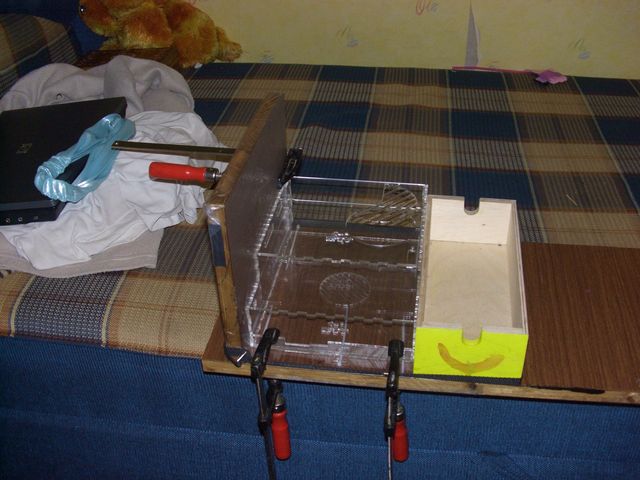

... затем было затишье и вынашивание мыслей. вообщем волевым усилием решил кроить корпус по пацански, из оргстекла.

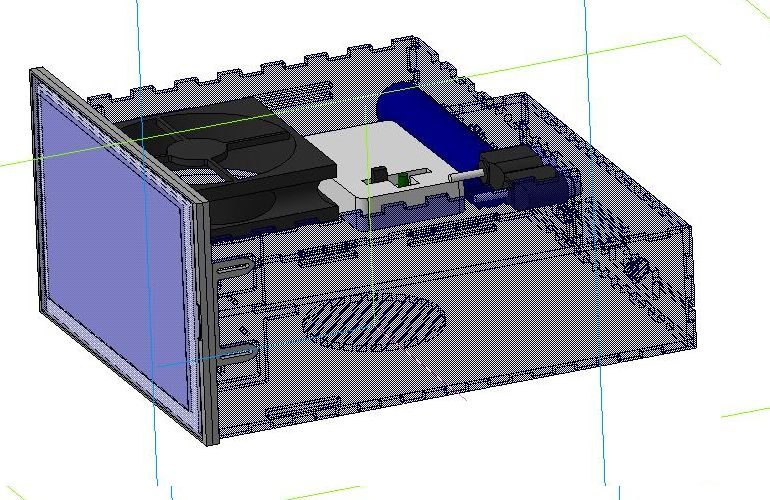

Вложение 14653

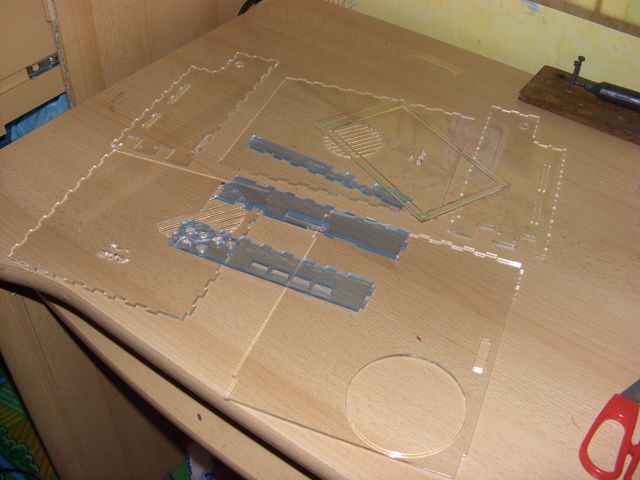

Собсна чертеж был сделан за неделю, раскрой стоил 1200 р. с учетом материала и день времени. Раскроили прямо скажем дерьмово. Все как стир доска, местами даже срезано косо! Короче пришлось еще обрабатывать кромку часа 2-3
Вложение 14650
Вложение 14651
Вложение 14652
но всего, все равно не исправил. Естественно обнаружились косяки в проектировании, обидные косяки, но гравер и напильник решает все вопросы .-))))

все - вводная закончена. продолжаю трудиться.

из проблем:

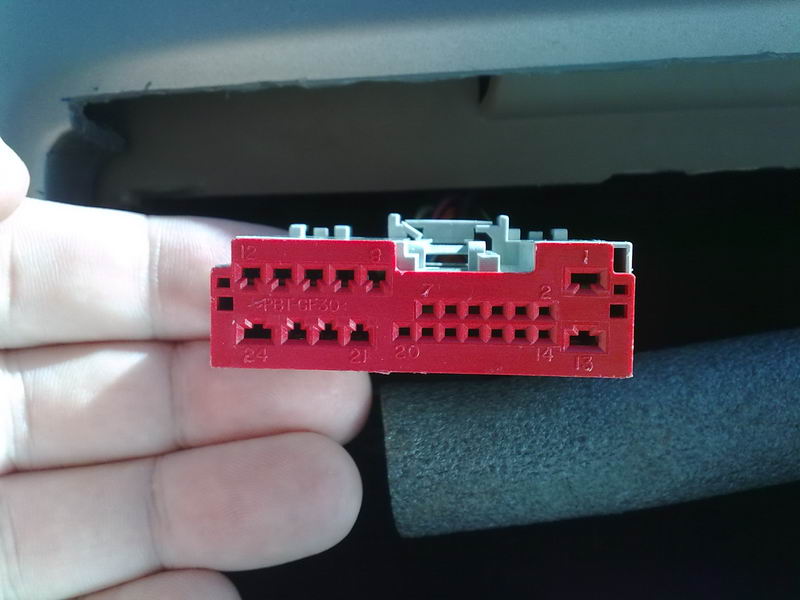

-не могу найти разъем, для подключения к штатному разъему авто (звук, питание, состояние габаритов...) изза этого пока некрасивая борода проводов.
Вложение 14649

-отсутствие времени, ну это ,думаю, как у всех.
-избыток денег .-( просто не знаю куда их девать .-))))))))))))) страааашная проблема .-)))) шутка.

Инсталяция еще в процессе... следите за новостями .-)

заранее спасибо за критику и предложения.

==========================
По многочисленным просьбам выкладываю чертеж для раскроя корпуса.
версия первая. 3мм оргстекло (честно говоря маловато, но не критично, если клеить вдумчиво дихлорэтаном)
Вложение 18341
PS внимательно посмотрите на заднюю стенку, где выводы под разъемы - там ошибка. лучше перерисовать.
