Можно ли подключить энкодер магнитолы к контроллеру мышки?

Добрый день!

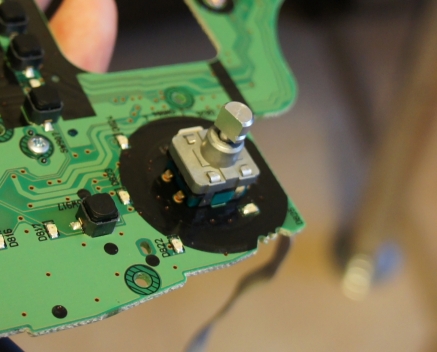

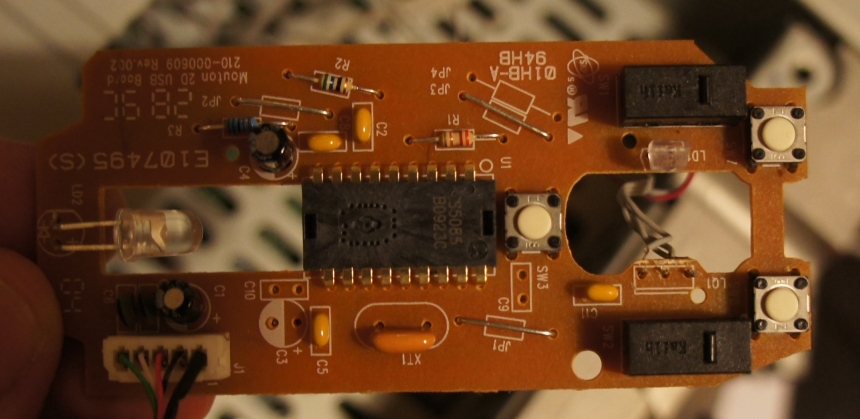

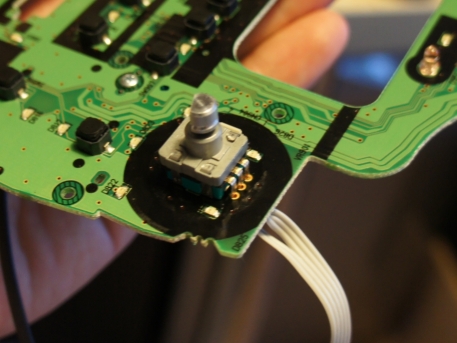

Подскажите, пожалуйста, может кто сталкивался: можно ли подключить поворотный энкодер от магнитолы к контроллеру мышки? Разобрал мышку, там стоит оптический энкодер. В магнитоле всего 2 поворотных энкодера, первый удалось подключить через Ардуино на регулировку громкости, а второй хотелось бы сделать в качестве прокрутки, как колесо прокрутки в мышке. Вот фото энкодера магнитолы и разобранной мышки (успел удалить из мышки оптический приёмник):

Вложение 28401
Вложение 28402
Вложение 28403

Спасибо!

Почему второй тоже через адруины не сделать?

К этой мышке не подключишь - энкодер резистивный, а в мышке смещённые оптопары

Дело в том, что я не очень дружу с Ардуино и первый я подключил просто залив готовый скетч и посмотрев схему подключения на соседнем форуме. Может, Вы хорошо с ним дружите? Может, подскажете, как правильно подключить второй энкодер к Ардуино? :)

Вот скетч на подключение двух енкодеров (взят с http://www.compcar.ru/forum/showthread.php?p=98884):

PHP код:




#define encoder0PinA  2

#define encoder0PinB  3

#define encoder0PinC  4

#define encoder1PinA  5

#define encoder1PinB  6

#define encoder1PinC  7

byte bytes[2]={0,7} ;



void setup()

{

  pinMode(encoder0PinA, INPUT);

  digitalWrite(encoder0PinA, HIGH);     // подключить подтягивающий резистор

  pinMode(encoder0PinB, INPUT);

  digitalWrite(encoder0PinB, HIGH);    // подключить подтягивающий резистор

  pinMode(encoder0PinC, INPUT);

  digitalWrite(encoder0PinC, HIGH);    // подключить подтягивающий резистор

  pinMode(encoder1PinA, INPUT);

  digitalWrite(encoder1PinA, HIGH);    // подключить подтягивающий резистор

  pinMode(encoder1PinB, INPUT);

  digitalWrite(encoder1PinB, HIGH);    // подключить подтягивающий резистор

  pinMode(encoder1PinC, INPUT);

  digitalWrite(encoder1PinC, HIGH);    // подключить подтягивающий резистор



  attachInterrupt(0, doEncoderA, FALLING);  // настроить прерывание interrupt 0 на pin 2

  attachInterrupt(1, doEncoderB, FALLING);  // настроить прерывание interrupt 0 на pin 3

  Serial.begin (115200);

}



unsigned graydecode(unsigned gray)

{

 unsigned bin;



 for (bin = 0; gray; gray >>= 1)

    bin ^= gray;



 return bin;

}



void loop()

{

 static uint8_t tmp_code = 0;

 uint8_t gray_code = digitalRead(encoder1PinA) | (digitalRead(encoder1PinB) << 1),

  code = graydecode(gray_code);

 if (code == 0)

 {

   if (tmp_code == 3)

     {

       bytes[0]=9;

       bytes[1]=6;

      Serial.write( bytes,2);

      bytes[0]=0;

     } else if (tmp_code == 1)

               {

                  bytes[0]=9;

                 bytes[1]=7;

                  Serial.write( bytes,2);

                  bytes[0]=0;

               }

  }

 tmp_code = code;

 delay(2);



  if(digitalRead(encoder0PinC)==LOW)

   {

     bytes[1]=8;

      Serial.write( bytes,2);

      while(digitalRead(encoder0PinC)==LOW){delay(50);}

       bytes[1]=7;

   }

    if(digitalRead(encoder1PinC)==LOW)

   {

     bytes[1]=6;

      Serial.write( bytes,2);

      while(digitalRead(encoder1PinC)==LOW){delay(50);}

       bytes[1]=7;

   }

}



// обработка прерывания

void doEncoderA()

{

  if(digitalRead(encoder0PinB)==HIGH){bytes[0]=25;}else{bytes[0]=5;}

  Serial.write( bytes,2);

  bytes[0]=0;

}



// обработка прерывания

void doEncoderB()

{

    if(digitalRead(encoder0PinA)==HIGH){bytes[0]=5;}else{bytes[0]=25;}

    Serial.write( bytes,2);

    bytes[0]=0;

}

Понимаю что задействованы контакты 2, 3, 4, 5, 6, 7, но для подключения первого понадобилось 4 контакта.

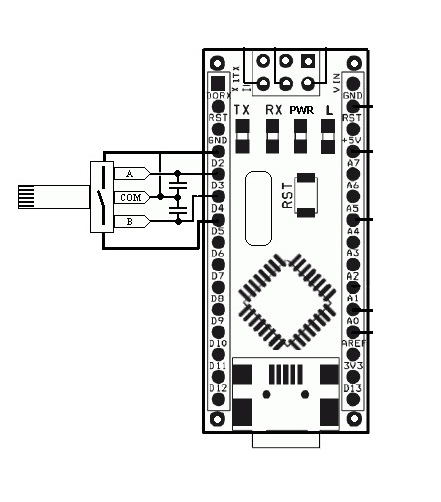

Первый подключался по такой схеме:

Вложение 28428

И использовался соответствующий скетч, а вот как два подключить не знаю :(

Заранее большое большое спасибо! :)

Или, может кто-нибудь знает в каких мышках стоят резистивные энкодеры, чтобы можно было подключить энкодер от магнитолы?

Цитата:

attachInterrupt(0, doEncoderA, FALLING); // настроить прерывание interrupt 0 на pin 2
attachInterrupt(1, doEncoderB, FALLING); // настроить прерывание interrupt 0 на pin 3

это настройка прерываний по спадающему фронту на соответствующих ножках контроллера - к ним подключены две ножки энкодера, на которых напряжения из "1" падает в "0", соответственно прерывание срабатывает от той, на которой раньше это произошло - это определяет направление поворота

Чтобы подключить ещё один энкодер нужно добавить ещё два аналогичных прерывания - с ардуиной не сильно знаком, как сделать сходу не подскажу

первый подключался 3 контактами + земля, поэтому и 4 точки подключения
3 контакта - один на нажатие, два для определения направления поворота

Цитата:

Сообщение от Gorynch (Сообщение 235726)

Чтобы подключить ещё один энкодер нужно добавить ещё два аналогичных прерывания - с ардуиной не сильно знаком, как сделать сходу не подскажу

Не, не получится. У ардуины только 2 внешних прерывания, которые в этом скетче заняты. Придется цикл городить.

Hamster, а может Вы знаете в каких мышках стоит механический энкодер, подключился бы к контроллеру мышки, мне бы этого хватило. Google ничего конкретного не выдаёт, а вот тут человек сделал примерно то, что мне нужно, осталось подобрать донор.
Спасибо!

Не, не знаю. И лучше на "ты" :)
Попробуй на компкаре в теме про энкодеры народ поспрашать, у тебя же есть все что нужно для подключения (я про ардуино), надо только скетч поправить.

Договорились :) Я написал автору работающего скетча для двух энкодеров (тот, который несколькими постами выше, он как раз для двух энкодеров). Пока он не ответил, его несколько дней не было уже. Проблема в том что я не знаю как правильно подключить, т.е. к каким контактам подключать второй энкодер.

Ура! Получилось!
Если кому вдруг интересно: контроллер от китайской no name мышки с механическим энкодером на ура подцепился к энкодеру магнитолы и всё заработало! :)
