AUX в Alpine IDA-X305


Приветствую господа.
Не могу найти распиновку на Alpine IDA-X305. Собственно интересует кабель KCE-237B.

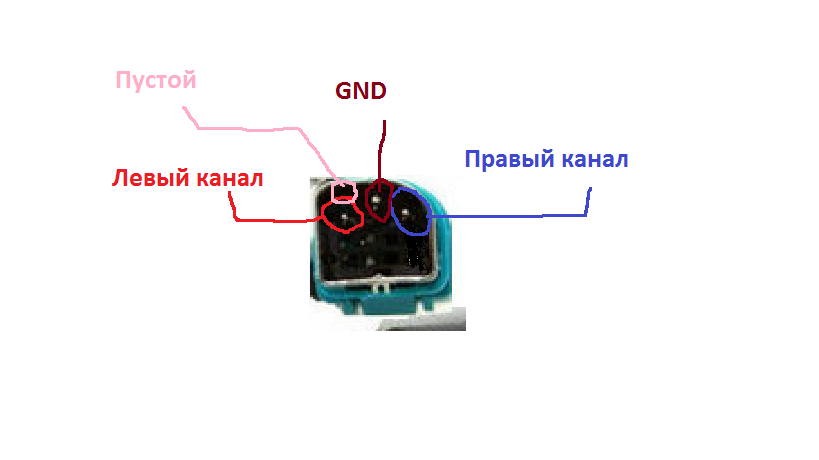

Опа у майфуна вот

Вложение 28544

Перерыл тырнет, на KCE-236B навалом, а под мой нету. Единственное, что нарыл - http://forum.bratsk.org/showthread.p...lpine-CDE-111R

но там нет ответа по боеспособности кабеля.

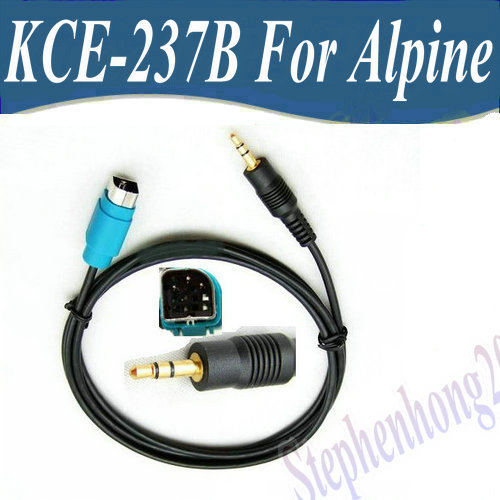

На ебее продается кабель, но по контактам не совпадает с отрисовкой с форума.

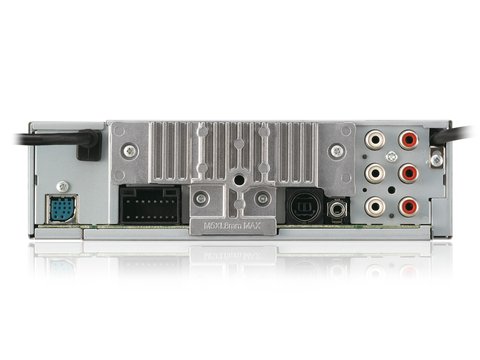

Вложение 28545
Вложение 28546

Кабель в принципе стоит сущие копейки 6 баксов. Но ехать будет 3 недели.
Помогите с распином на разъем. И еще, если перепутаю и воткну не туда ничего не погорит?

У альпа AUX выводится типа с кнопок если я правильно разглядеп то у головы есть выход на чейджер вот покупаешь такойже кабель только дпя чейджера по моему там у тебя шина A-NET и втыкаешь кнопками выбираешь чейжер и будет тебе AUX я по незнанию тоже помучился прежде чем сообразил

Так.
Покупаешь - это не проблема, ждать не хоца 3 недели, да и фиг знать какого качества кабель прийдет. Ai-Net это совсем другое (черный круглый разъем) можно и через него, но интересует синий.
Идея такая - взять экранированный кабель и воткнуть в АУХ, только куда? Нужно знать 3 пина всего.

белый-левый канал красный-правый жёлтый -зелмя но у тебя помоему 1 вывод В гугле дофига этих распаек

В конце концов можно поступить "в лоб". Землю находим мультиметром. Потом берем наушники и ищем левый и правый канал "на слух" :)

Там не всё так просто его сначала надо через кнопки вывести, а через кнопки он выводится если чётт подключино короче пляски я помучился прежде чем вывести да и после всех плясок нет жепания его применять

Пляски с бубном ))).
Пасиб за инфу.

Особо плясок не будет просто надо приловчится я делал так в разрыв чейжера ставил NVE-K200 то есть как сигнал поступал он автоматически переключался на AUX. привыкнешь нечего страшного нет

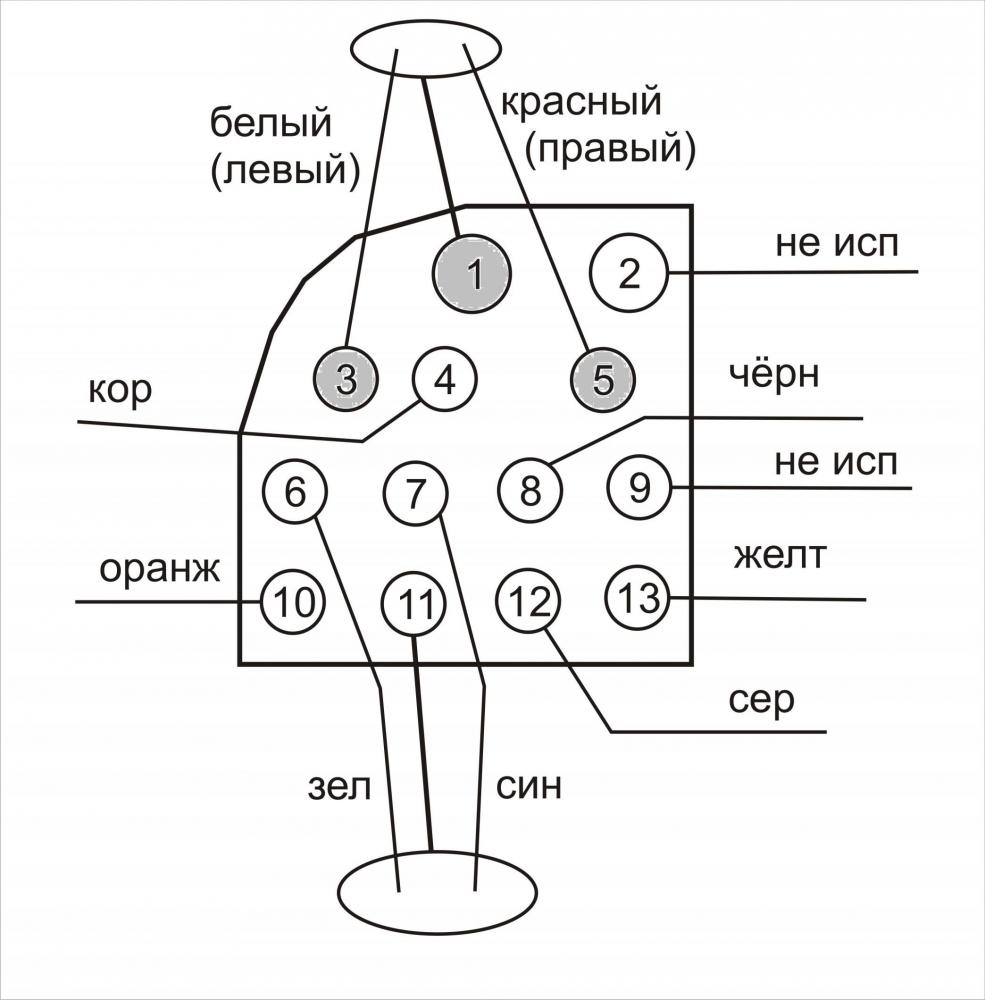

Привет. Все время забываю выложить распиновку. Может кому понадобиться.

Вложение 32390

Та что выше -неправильная, товарищь корпус неверно отрисовал.
