Матрица от ноутбука


Доброе всем!
Имеется в хозяйстве: матрица от ноута LTN141PE-L01
SBC PCM 9375E
На матрице есть пятаки 0CKP, 0CKM, 02PM, 02M, 01P, 01M, 00P, 00M, TGND, TVDD - выведены рядом с разъемом. Видимо они мне и нужны. Могу туда припаяться. Что подавать на TVDD?
С SBC сложнее - на нем мелкие разъемы. На LVDS 2x10 и еще нужен разъем LPT порта 2х15. Шаг у них уменьшен по замеру линейкой вдвое. То есть между контактами 1.27 мм. Где такие прикупить ?
И как - есть шанс завести такой монитор?

Есть, если Вы пойдете тем же путем, как это проделывают все остальные - соединяют LVDS выход платы с LVDS разъемом матрицы. И нет никаких шансов, если Вы начнете припаиваться к пятакам на t-con матрицы. На матрице самый заурядный разъем FI-X-30, который вовсе не дефицит. Все необходимые сигналы на разъеме LVDS платы присутствуют. Самая сложная задача - найти ответный разъем на плату (DF13-20DP-1.25). Такие шлейфы проще всего поискать среди мастеров по ноутам, можно даже готовый найти (только придется пины кое где переставить, а лишние вообще убрать).
ЗЫ. А что Вы хотите добиться от этой платы? Она ж хилая и годится разве что на программатор с LPT портом...

Шлейф от матрицы у меня есть. Я её со старого ноута сдернул.
Но там на втором конце еще больше коннекторов. Сразу заведено питание инвертора (там тоже черт ногу сломит - сильно много контактов) плюс четыре светодиода. В общем легче или отпаять шлейф и оставить коннектор или к пятакам паяться.
Плата для моих целей просто ураган производительности. Сейчас SBC стоит вообще на первом пне 90 под досом и то хватает. Но вывод на внешний монитор через dsub. Очень неудобный в общем.
Спасибо за маркировку разъема - поищу. Ну или в крайнем случае опять же запаяюсь. Вы не в курсе - на матрицу сколько вольт приходит? Вроде на этом же разъеме есть вывод питания. Наверное какой-то стандарт.

в ДШ на матрицу смотрите, там и вольтаж и ток будет, стандарта вроде как нет, я стыкался с разными значениями у разных матриц.

з.ы. правда я дш не нашел по-быстрому =/ попробуйте поискать аналоги, и ДШ на них.

А какая сложность с коннектором FI-X30? Он что, сильно сложный или как? Что значит "проще к пятакам"? Не, я не уговариваю, я просто пытаюсь понять логику Ваших рассуждений, но увы, пока нет никакой логики. У Вас есть готовый коннектор, из которого можно выдернуть все лишнее, затем размотать весь шлейф от изоленты и убрать все лишние провода. У Вас сразу откинутся все ненужные разъемы. Это сложно? Ничего там сложного нет. Ваша задача - смотреть на распиновку матрицы и соединять необходимые контакты МАТРИЦЫ с одноименными (или соответствующими) контактами разъема платы. Вам надо сделать всего 10-12 проводков и все.

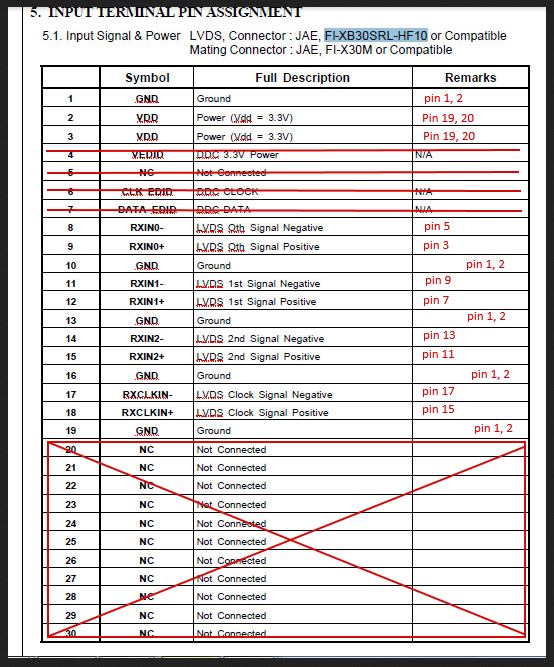

Вот я подписал, какие именно
Вложение 39592
Справа в колонке подписаны номера пинов на разъеме LVDS платы.
Остальные можете либо удалить, либо заглушить.
Только найдите, каким образом на плате выставляется 3,3В на пинах 19 и 20 (разъема LVDS на плате) и не забудьте это сделать (а то матрицу после воздействия 5В придется выкинуть).
И подумайте, какой инвертор Вы будете цеплять к разъему CN5 на мамке, чтобы оживить люминесцентную подсветку матрицы.

Не знаю, чем Вы пользуетесь, но яндекс выдал его в третьей по счету ссылке:
http://www.yslcd.com.tw/docs/product/LTN141XA-L01.pdf

кагбэ:
**PE, а у Вас **XA, не? я не спорю, что характеристики могуть быть такими же или похожими, но как знать?

Упс... Действительно...
Это яндекс исправил, а я и прошляпил... Да и автор приложил скрин с даташита ХА.
sancta, тормозни! Панелук выдал, что это матрац 4:3, 1400*1050, 6-битный, двухканальный (!!!), 20-пиновый LVDS.
Ты готов EDID в биос загнать? Про geode я мало наслышан, но раз они только в embedded системы идут, вряд ли там есть большой простор чтобы играться с разрешениями. А это разрешение - не дай бог...
К тому же без точной распиновки лучше не начинать. А она там точно нестандартная - 8 пар (16 пинов) под LVDS на 20-пиновом разъеме - это не так просто.... Вот следы в инете остались...
