Mac mini A1347+Roon


Mac mini A1347 для установки в авто в качестве "дирижера стримингового оркестра" с установленным Roon.

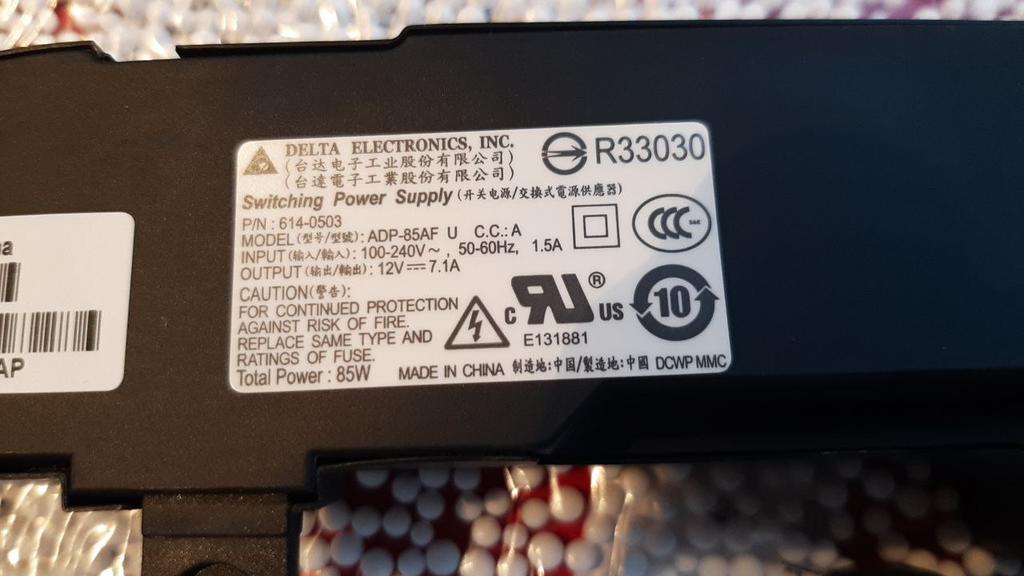

Достаточно несложной переделки для подключения внешнего блока питания. Внутренний блок питания в A1347 подаёт на мат/плату напряжение +/-12V с током нагрузки до 7А.
Вложение 52894

Вложение 52895

При прямом подключении к лабораторнику при тестировании так и не смог "нагрузить" системник больше, чем на 4,8А.

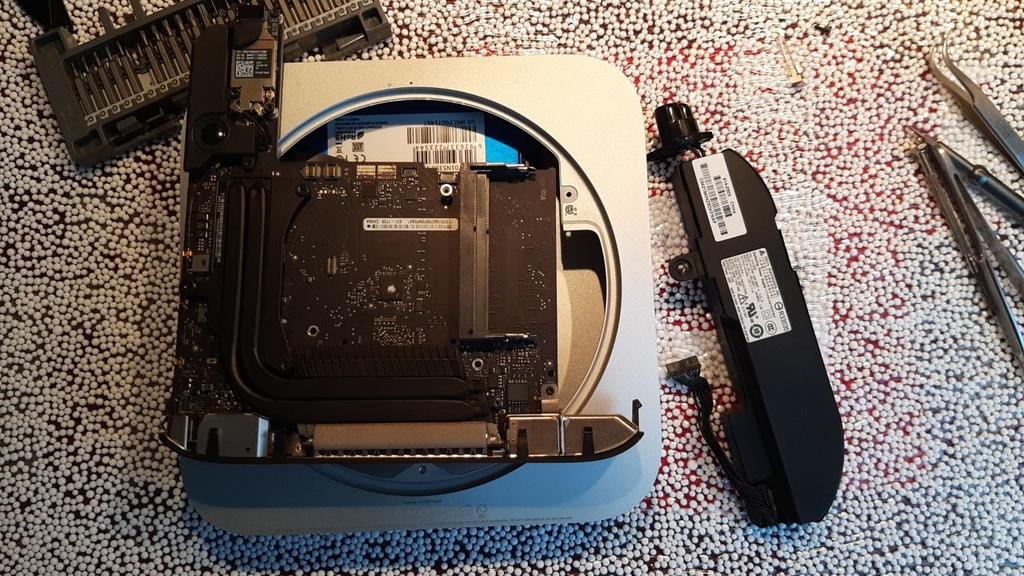

Как удалить родной БП рассказывать не буду — в сети полно подробных отчётов по разборке "тушки".

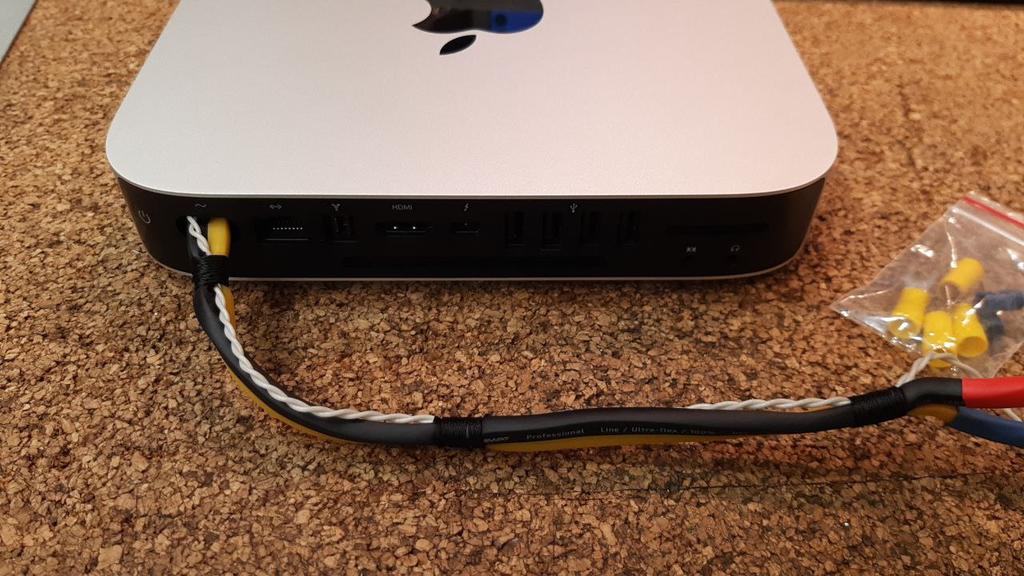

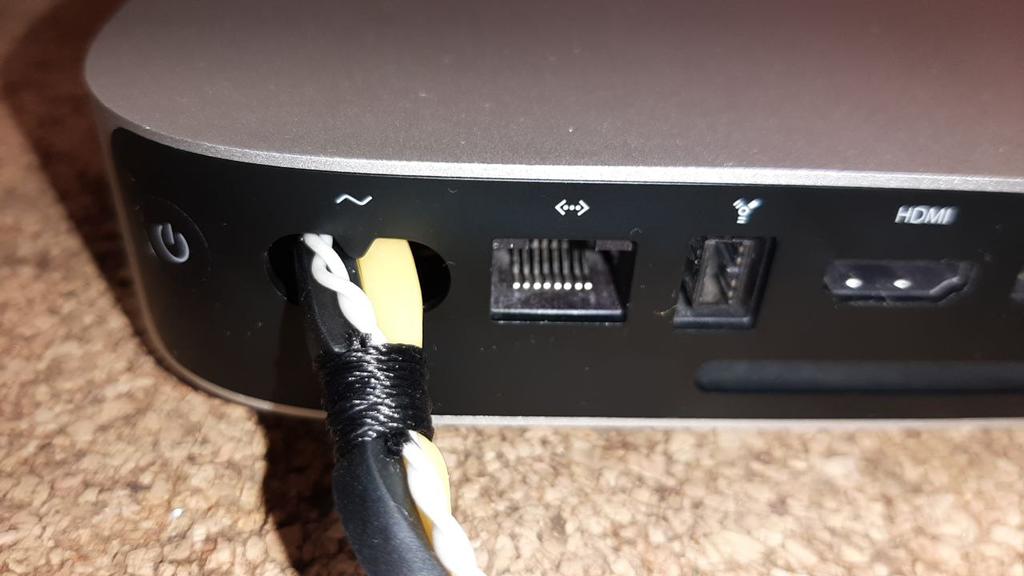

От БП отрезал провода со штатным разъёмом для материнки, припаял к ним два медных провода сечением по 4мм2,так же припаял и вывел наружу два провода от кнопки питания.
Выходной разъем встроенного БП – 10-контактный, контакты 1…4 – это "минус", 5- i-sense, 6-свободен и 7…10 = +12V.
i-sense отвечает за включение питания от БП на материнке - через резистор 4,7 кОм "посадил" на "минус" (почти все "огрызки" имеют, что-то подобное для, так сказать, защиты от контрафактного оборудования).
Вложение 52896

Вложение 52897

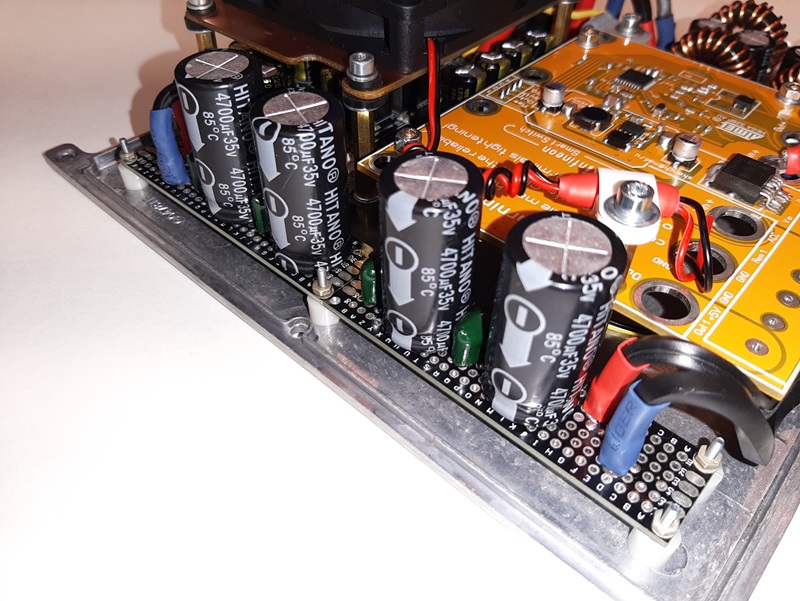

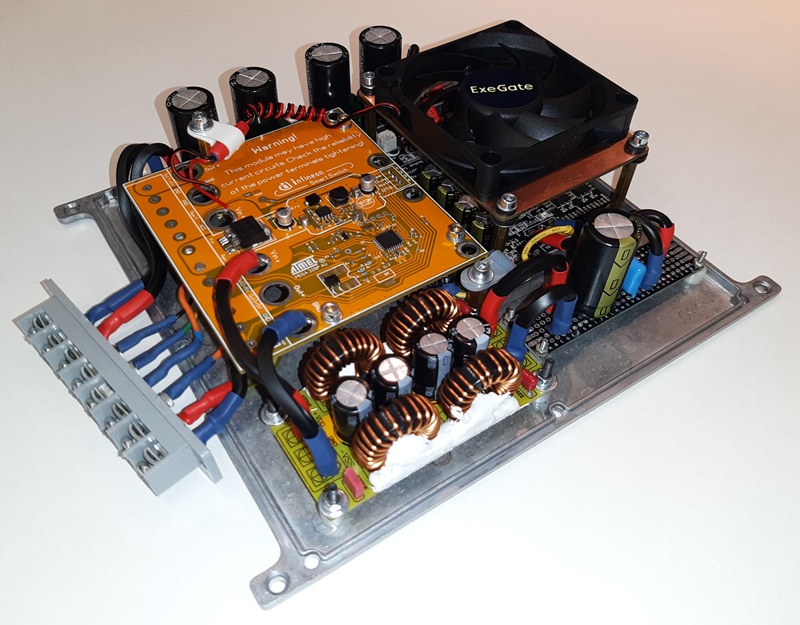

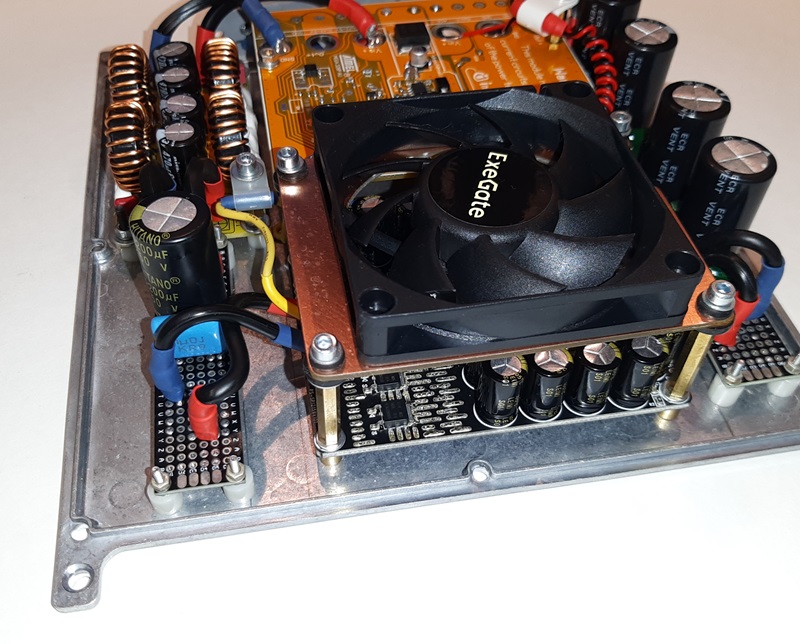

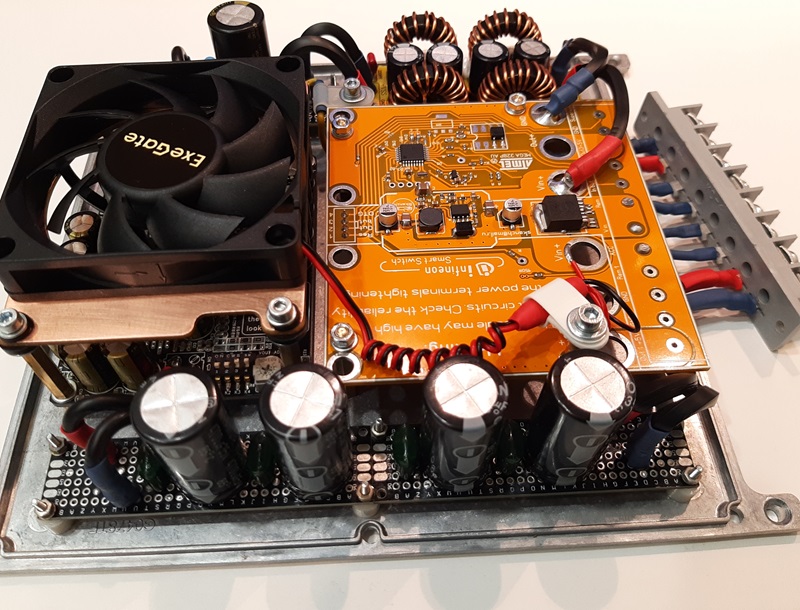

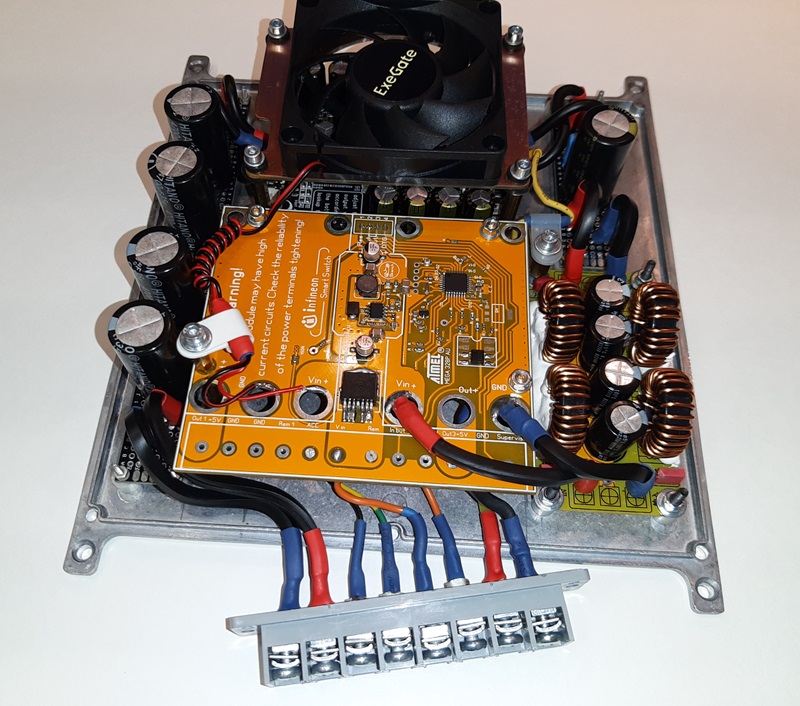

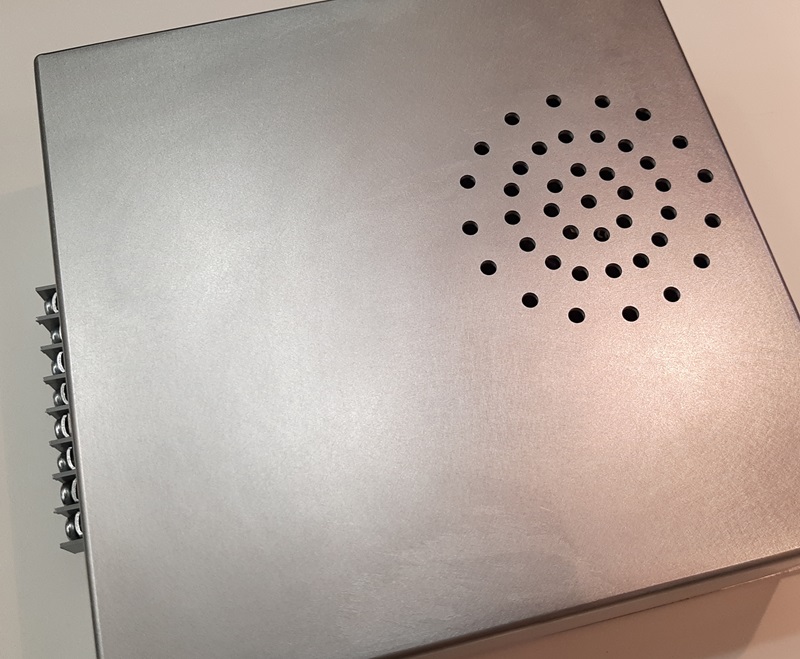

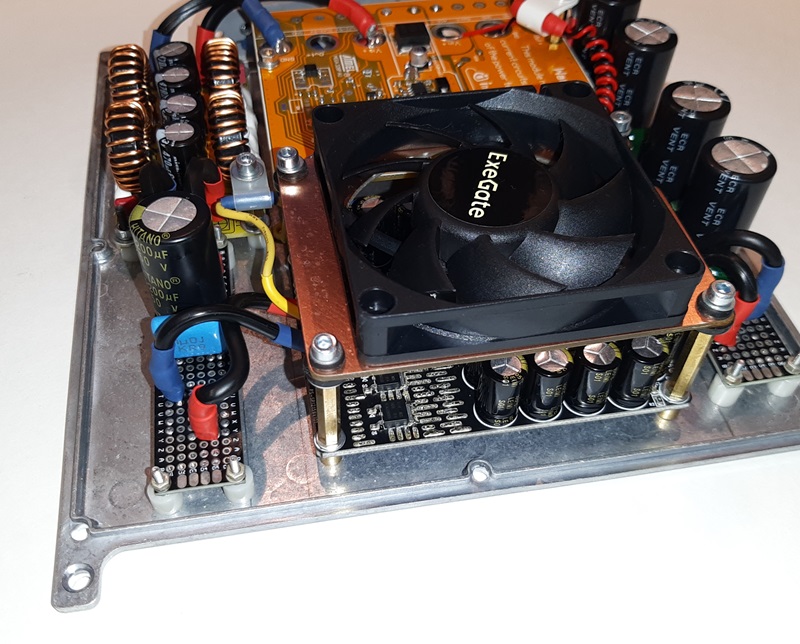

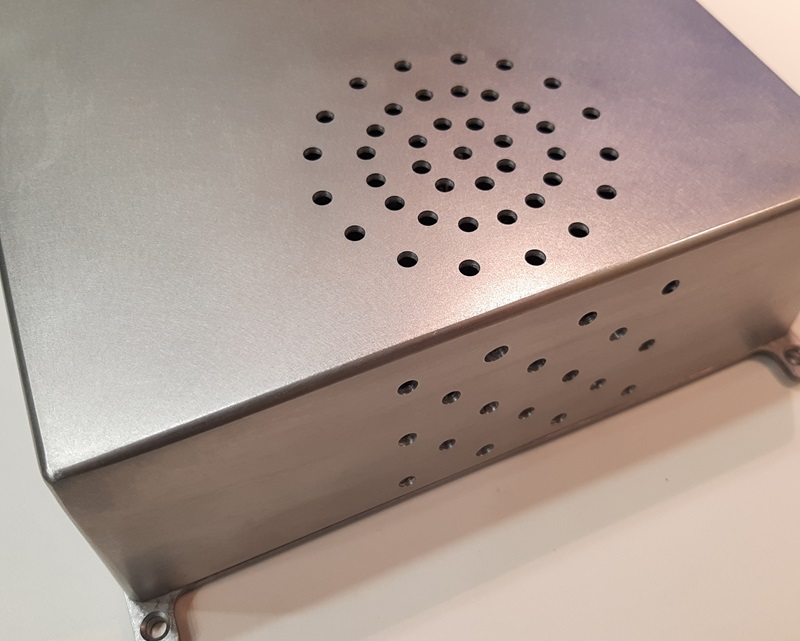

Автомобильный вариант внешнего блока питания для Mac mini A1347 построен на преобразователе, топология которого относится к Buck-Boost (повышающе-понижающий) DC-DC-конвертерам . Такой вариант преобразователя необходим, когда входное напряжение неустойчиво и может быть как выше, так и ниже напряжения на выходе преобразователя. Мощность БП 100W. Входное напряжение лежит в диапазоне от 11 до 27V. Выходное настроено на 12,1V, но можно получить практически любое от 9V до 24V.

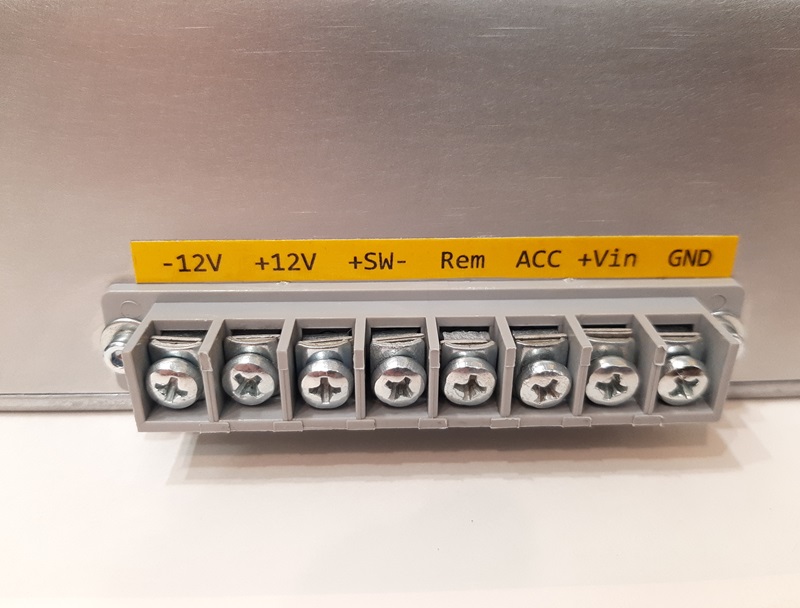

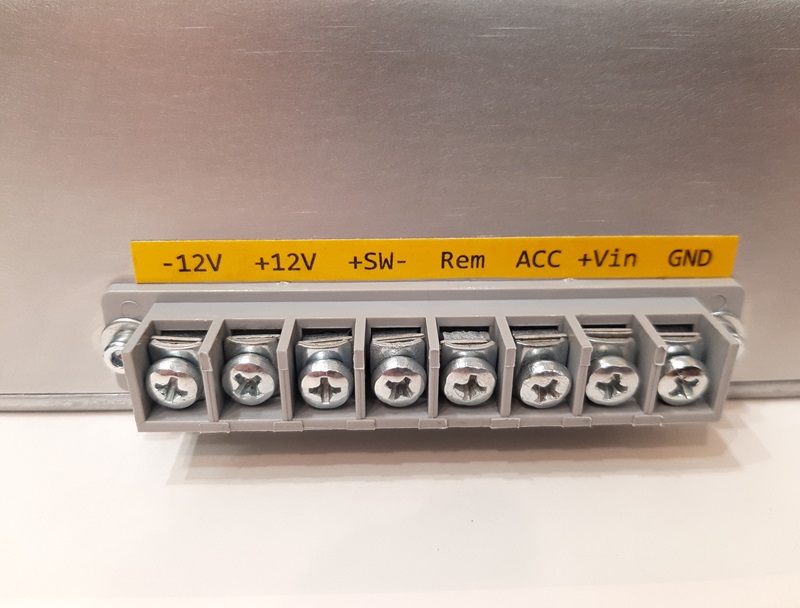

Контроллер управления позволяет включать и выключать блок по линии АСС(IGN), "нажимать" кнопку питания на маке, имеет все необходимые временные задержки для правильного завершения процесса выключения Mac mini.


Вложение 52898

Вложение 52899

Вложение 52900

Вложение 52901

Вложение 52902

Вложение 52903

Вложение 52904

Вложение 52905

У жены за монитором года 4 Еглобал на i5-7200U, при пассивном охлаждении очень холодный (тоже весь дюралевый). Размеры те-же в принципе, жор по питанию в 2 раза меньше, привычная вин 10? такая-же производительность, двухканальная память. Никаких платных подписок и яблочных привязок. Единственный плюс Mac mini в более качетвенном выводе звука.

Именно для звука всё и затевалось!
