Нарисовал новую кросс-плату под промышленное производство.
Размер получился 210х100. Двусторонняя: нижняя сторона - питание, верхняя - выходные цепи. Фольга 70мкм.

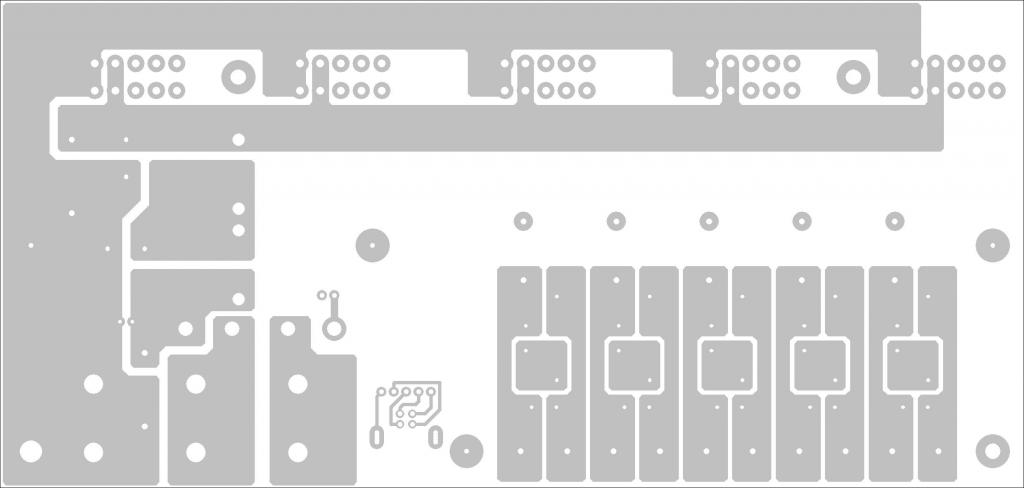

Оба вида сверху, нижняя сторона - на просвет.
- силовые терминалы из
держателя предохранителя
- акустические терминалы те же, что и раньше, но вставлены друг в друга - так компактнее и жестче.

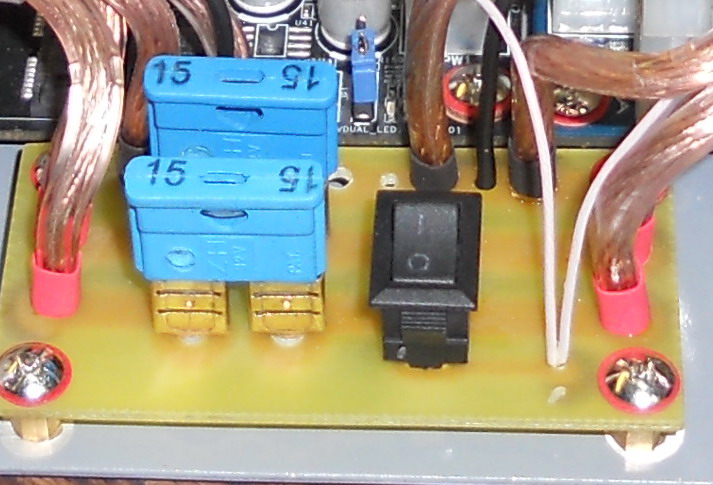

- предохранители FU1,2 стандартные ножевые, вставленные в ножевые клеммы - как на картинке
- VD1,2 - супрессоры 1.5КЕ18А
- дроссели L1,2 на тех же кольцах что и ранее, но будут намотаны в три провода
- разъем USB - для чего-нибудь... В моем случае, для подключения датчика температуры от PowerControl v.2.0.
Все остальное вроде без изменений.
Ругайте...
