CHERY Amulet. "Муля"


Ну вот на праздниках взялся за ножевку и пошел курочить торпеду - проект прешел в "необратимую" стадию и пора начать выкладывать фотки.

Железо стандартное - краткое описание в подписи, поэтому выложу тока фотки с комментариями.

Исходный вариант (это не моя, но отличается тока магнитолой - у меня штатная жуть какая страшшная)
http://chinamobil.ru/bb/files/p1050045_resize_182.jpg

Корпуса еще нет, но есть мать, камень, винт, моник и звуковуха :) Комп сверху на системнике на коробке. На монике - центрифуга тогда еще версия RC5
http://forum.mp3car.ru/attachment.ph...6&d=1178059505

Вот "голый" корпус - достался по случаю:
http://www.pccar.ru/attachment.php?a...1&d=1178046010

Первый вариант карпутера - еще без БП - идет отбор софта и подбор железа:
http://www.pccar.ru/attachment.php?a...1&d=1178046189

А тут уже "стенд" для испытания блока питания от SL - пришлось переехать на балкон из-за того что аккумулятор в комнате безумно привлекал обеих дочек, благо потеплело и можно работать на балконе
http://www.pccar.ru/attachment.php?a...1&d=1178046189
Тумблер около плюсовой клеммы эмулирует ключ зажигания

Фото внутренностей поближе:
http://www.pccar.ru/attachment.php?a...1&d=1178046189
Маленькая платка, подключенная к 5 и к 12 в - это "переключалка" на аналоговый вход для дисплея, разработанная на этом форуме. Как раз тестировал - как ни странно заработала сразу :)

Ну вот наконец то что осталось от моей передней панели:
фас и профиль:
http://www.pccar.ru/attachment.php?a...1&d=1178046010
http://www.pccar.ru/attachment.php?a...1&d=1178046010

В планах:
1. Подобрать ручку для энкодера..... Мож есть у кого красивая? помогайте плиз. Батя выкинул шикарную "радиотехнику" с металлическими ручками - чем меня убил - я так на нее расчитывал :(
2. приделать регулировку яркости ламп дисплея
3. доделать морду, присобачить на нее энкодер и разные кнопочки.
4. Купить СД(РВ)-ДВД(РВ?)
5. Подобрать и купить акустику и усилок (может поставить мастеркитовский на первое время?) и сделать звукоизоляцию!
6. Занятся камерой заднего вида с парктроником.
7. Присобачить курсовую камеру - надеюсь к тому времени как соберусь приличный софт появится :)

З.Ы. забыл - мать стала стартовать "по собственному желанию" причем от любого БП - считая серегин перепробовал 3 шт. т.е. работает нормально, потом вдруг перестает запускаться - стартуют вентиляторы и на этом загрузка останавливается. Короче я ее отнес обратно в "Ультру" (енто магазин такой) они у меня приняли ее на 21 день на "тестирование" - короче железо щас нерабочее :( но 9 мая заканчивается срок "тестирования" - буду ругаться если не заменят :) у меня условия эксплуатации далеко не тепличные и косяки мне не нужны :)

З.З.Ы. Когда сегодня подрезал торпедо для того что-бы монитор входил - друг визжа от восторга отбирал у меня ножевку и кричал - что он всегда мечтал попилить МОЮ машину - тем более новую! А его батя смотрел на это и сетовал - вот уроды новую тачку и пилить - делать вам нечего, мол лучше бы помыли и промазали антикором - его мало не бывает! :) А друзья-событыльники бати спрашивали: "А зачем там компьютер?" и смотрели как на умалишенного.
Проходящие знакомые почти все - "Мне компа на работе выше крыши!". В общем страна советов:)

А системник куда думаеш ставить (Amuleta багажник большой)
А рамку монитора так и остаиш или будеш вклеевать.
Вот ещё вопрос? правдо не по теме как машинка себя ведёт просто тоже хочу себе такую преобрести.

Системник в багажнике на спинке бОльшего сиденья, просто фоток нет пока. На малое сиденье планирую прикрутить усилок. Кстати в порядке эксперимента езжу с прикрученной крышкой корпуса. Ни жена ни я неудобств не испытывали пока.

По-поводу тачки: после 99-й круто! А так - свои деньги стоит. Нравится тяговитость на низких оборотах. Косячки вылазят, но меньше, чем на наших. Салон и багажник жутко нравятся! Мотор не разочаровал. Запчастей на нее мало, особенно у гарантийщиков - друг бампер с февраля ждет. В общем и целом мне мой китаец нравится:)

Я думаю насчёт запчестей через год проблем не будет.
Спасибо за коментарий)))))
Удачи тебе в твоём проэкте)))

Решил выложить фото "голой" рамки, прикрученной в машине.
1 - фото с места водителя
2 - крупный план.
http://forum.mp3car.ru/attachment.ph...6&d=1178790648
http://forum.mp3car.ru/attachment.ph...7&d=1178790648

Из моника удалена матрица с всеми потрохами - т.е. висит голый пластиковый корпус. Пришлось подрезать уголки с низу, а то задевали за места крепления торпеды.

а что будет стоять ниже моника?

Я думаю магнитолла, только нах она нужна?!:whistle:

Ниже моника будет самодельная панелька с:
- точно две кнопочки от монитора (вкл и смена режима) + ик порт от монитора для тонкой настройки
- точно два порта ЮСБ для флешек
- точно энкодер с нажатием (через платку от клавы)
- может быть сд/двд (если поместится)
- может быть картридер (если поместится)
- может быть медиа клавиши (если придумаю как сделать красиво) через ту же платку от разбомбленой клавы
- может быть энкодер вертикальной прокрутки (он есть в клаве, которую я разбомбил - стоит прикрутить :) )

Магнитола почит в бозе :) - поедет на дачу батю развлекать. Радио есть в компе - Silabs USB.

кнопка включения ИМНО не нужна, я ей воспользовался один раз когда распаковал из коробки, потом выключал просты снятием напряжения с моника, при последующей подаче напруги моник включается автоматически, а при отсутсвии сигнала засыпает, но как только сигнал появится просыпается.
опять же ИМНО там долны быть: медиакнопки, энкодер громкости, СДпривод и пару портов USB.
можно попробывать это реализовать из старой морды от каконить магнитолы.

ps а что будет с родными кнопками монитора? на фотках они все еще присутсвуют.

На месте нынешних кнопок будет перегородка..., перемычка, которая была между магнитолой и подстаканником.

Сд привод и картридер будут по любому, но вот в этом ли месте или нет - я пока не решил :)

А кнопка включения моника - это скорее для отключения - ну заколебал он меня или глаза ночью сильно отвлекаются. кнопки моника будут маленькие и не заметные - черные на черном.

А вот медиа - наверно будут...... я уже думаю над этим... :)

Мать приехала из ремонта, вернее ее заменили.... Все как ни странно запустилось и заработало, правда моник в разборке - отдельными платками.
Панелька еще в "оформлении" - жду не дождусь. Как ни странно встала проблемка с покупкой 4 жильного провода для удлинения УСБ-магистрали багажник - торпедо. Хочется с экраном, и без разъемов (в смысле просто провод, а не шнурок - я сам отрежу скока надо:)) - нигде не найду подходящего. Но буду искать. Интересно витая пара пойдет? А пока накидал себе схемку расположения элементов и их соединения для того что-бы не забыть проводочек пробложить.

Легенда:
красный +12
черный - земля
желтый - АСС
голубой - USB
фиолетовый - VGA
синий - COM
розовый - коаксиал
коричневый - акустика

Зоны автомобиля показаны условно - блютус адаптер скорее всего поселится под задним сиденьем на стандартном USB удлинителе ввиду того, что места в хабе уже нет. 2 клавиатуры потому, что одна нормальная, а другая распотрошена на мультимедиа управлялку. Передние колонки - в дверях. Аккум под капотом :)

В Москве вообще както печально с кабельной продукцией в розницу, икал качественный видеокабель RG58 75ом, тот что по случаю в Питере прикупил кончился - пока так и не нашел. Проще 5м удлинитель прикупить, нормального качества, есть даже активные. Или если не хватит длинны, и хочется без промежуточных соединений можно 10м ВГА удлинитель использовать. IMHO

А витая пара пойдет стандартная сетевая? мне как раз надо 2 усб проводочка:
1- на хаб.
2- на сидюк.

И если распаивать, то как: 1 пара питалово, 2 пара данные - так?

Просто опять очредной финансовый клинч - месячная норма выбрана и даже на шумку не осталось - а мне надо до августа успеть - третьего ждем (прям традиция на форуме - строить компы в ожидании детей)

Хамовский кабель в никсе 5м 150р, попроще втрое дешевле.
В дешовом под защитной оболочкой - экран из фольги, под ним голые жилы экрана и четыре провода, перевиты все вместе, шаг около 10 см. В более правильном и дорогом, кроме того что там белый и зеленый перевиты между собой ( примерно как в сетевом), других деталей не помню. Так что из витой экранированой может и выйдет, особенно если под рукой есть ;). Только провод там одножильный, при вибрациях быстро сломаеться может. И я бы для каждого порта отдельный брал.

Стандартная UTP Cat5e (Cat6) не подойдет однозначно, потери будут большие. Может подойти S/FTP Cat.5e Enhanced, это экранированная витуха для внешней прокладки.
2aptm
не согласен, витая пара хоть и одножильная, но очень стойкая к изгибам и вибрации, очень часто использую, в т.ч. и в машине

Появились новости по проекту...... разные.

1. Поэкспериментировал с проводами - дешевые отстой.... Жалко Hama в наличии небыло. Поеду в Nix.
2. Многодневная борьба Дена с моей рамкой окончилась полной победой Дена! УРА! Вот результат - см. вложение.
3. А теперь о плохом - вчера накрывается моя матрица - просто не включилась (подозреваю мелкую, которая проникла на балкон и совершила деверсию)! Мало того в попытках починить (тлела надежда, что отшел какой-нить шлейфик) - я грохнул тач! Короче рамка есть - встраивать нечего! Второй день в трауре.

Львович правда меня успокоил и обещал помочь с зап. частями, которые не разорят меня. Спасибо, Андрей!

А пока занимаюсь выпиливанием панельки под энкодер, кнопочки и усб порт.

Рамка ЗАЧОТная Артур, ждем дальнейших воплощений ;)

Арт молодеец!! Зачёт! Отличная рамка!!
+1

:tease:

приветствую коллегу по гимморою :big:
рамка тожа понравилась :pleasantry:

есть вопросик по ФМ тюнеру -
ты уже ездишь с ним? Если да, то какие отзывы, как он в городе работает по сравнению со среднестатистической сонькой или ДЖИвисюхой какой-нить?
а-то запарил бехолдер, толку от того, что он воткнут как-то не наблюдаю, вот почитал поиски по форуму - узрел твой ТВ-тюнер - интересно как работает?

Да нифига еще не ездил. Думал сегодня дособираю, но чип-дип закрыт, хрен знает что... Видать накрылся запуск моего компа в эти праздники.

Есть мысль еще в Митино можно съездить.

Меня достала моя панелька!
Пострадали:
Магнитофон Supra - был спасен из помойки, куда его жена зафинтилила, что-б быть распиленым на запчасти. (Панелька забракована)
Старый пульт - распилен (панелька забракована)
Набор клавишь от морды из которой выдран энкодер - не катят

Наконец сегодня в ЧИП-ДИПЕ наткнулся на чудные ретро-клавиши! Они напомнили мое компьютерное детство - БК-001, ZX-Spectrum и того монстра, что занимал целую комнату в техникуме, с трудом поддерживал 4 терминала и питался перфокартами:)

Короче сваял и уже минимум полгода ничего переделывать не буду!

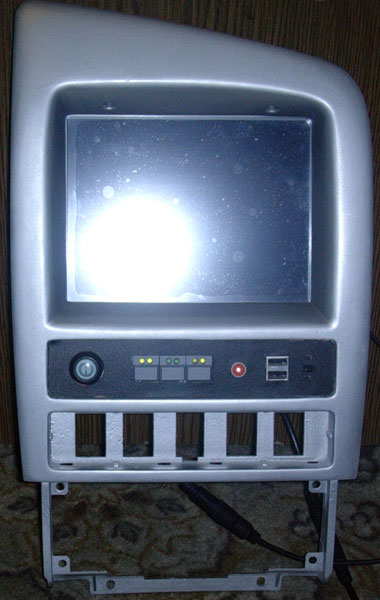

http://www.pccar.ru/attachment.php?a...1&d=1181595096

Слева направо:
1. Энкодер, внутри кнопка мьюте
2. REW, Play/Pause, FF
3. Кнопка для камеры (сброс последнего отрезка в отдельный файл)
4. 2 USB порта
5. Кнопки монитора - включение, переключение режимов, и ИК порт от моника.

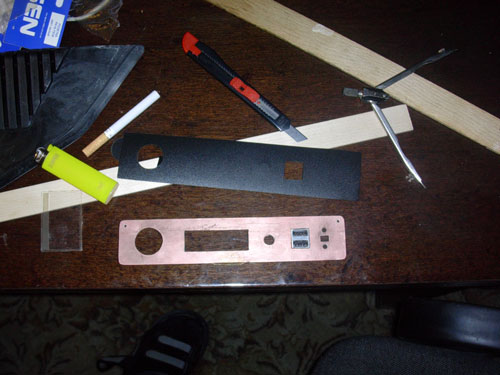

И еще фотка с процессом кройки.
http://www.pccar.ru/attachment.php?a...1&d=1181595096

Зачотный Киборг получается :) шожебудетдальше?

Вчера проложил провода! Первый пуск в машине состоялся без эксцессов (тфу три раза). Сегодня зафотографирую и доделаю (ну или завтра).

Паша извини не до клавы пока энтузиазм есть - но я ее прозвоню:)

Поздравляю. Насчет клавы - не проблема, я все равно пока камерой своей занят ;)

Энтузиазма хватило! Вчера воткнул моник! Вот такой подарок себе на ДР. Знакомые в шоке - оно все заработало! (в чем я и не сомневался!)
Осталость присобачить усилок, но это 4 винта и подключить провода! - фигня по сравнению с мировой революцией!

Основные недостатки - за пару месяцев набор софта успел устареть - надо собирать новый! Акустика штатная (конечно под замену). Энкодер регулирует с очень малым шагом - от нуля до максимума: 2 - 2,5 оборота.
Экран гад ляпается. И главное появилась трещинка на краске.....

Но это все некритично и решаемо! Фотки чуть позже - вчера не до них было (закончили в 1 ночи). А сегодня я ДР праздную.

С чем и поздравляю!

Хебибездей!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Не хочу никого обидеть, скорее в качестве предупреждения, но может лучше от такой машинки избавиться ?.....
http://www.autoreview.ru/archive/2007/11/crash_amulet/

А то я не видел краштестов!

Спасибо за поздравления.

Подключил звук! Но не смог подключить радио к роад-раннеру:(
Со штатной прогой радио отлично ловит даже на проводок. Буду пока ездить - тестить.....

Так........ полезли баги:
Радио отлично ловит на проводок тока рядом с передающей антенной - надо ставить антеннку!

Знал я что надо ставить вентилятор на вытяжку (так нет - лень было - дома без крышки не грелся - думал потянет) - но все-таки 58 градусов процессора слишком много! Глянул на корпус - тока втяжные отверстия - вот я долдон!

НУ что...как там дальше?

Хм. Извиняюсь........ Что долго не писал....
Дальше все вроде хорошо......

В корпусе присверлил/прорезал БОЛЬШУЮ дырку - 120 мм и присандалил туда вентилятор. Проблема с охлаждением решилась.

Радио присобачил к родной антенне - средненько, но терпимо - в москве ловит нормально, за пределами - нет.

Прикрутил WiFi, поставил мини клавку.

До доп. питания и установки CD/DVD-Rom - а руки пока не дошли, так же как и до врезки парктроника, но у меня уважительная причина - малец дома... сосвсем свободного времени нет.

Комп эксплуатируется постоянно... Привык настолько, что без него уже не мыслю тачку.

А дай фотки всего в куче и установленного :) а то не было их. И что ты юзаешь в компе, какие фишки которых не было без компа.
Я просто все колебаюсь надо ли мне комп или нет.

Фотки...... ну попозжа..... но будут!

Фишки..... да вроде все было до этого..... музыка мп-3, навигация, интернет, WiFi - в КПК, радио - в штатной магнитоле.....

Просто не было большого экрана, DVD, и ВСЕ-В-ОДНОМ с нормальной скоростью... И не было ЭКСКЛЮЗИВНОСТИ!

Угу...єксклюзив, это хорошо....а ты не думал сделать свой собственный корпус и разместить его под задними сиденьками?

А ты видел сколько там места? даже запихнув что-то типа VoomPC - получаешь нечто плотно прижатое и не охлаждаемое. А уж об бычных процах вообще молчу - мать с установленным камнем и радиатором просто не даст закрыться сиденью.

Не знаю, мне казалось можно...но я так быстрым взгялдом... Кстати, для контрля параметрво двигателя, расхода, можно поставить http://www.check-engine.ru/news.071026.001.php
Оно работает и с мулькиной шиной, без всяких подключений к форсункам. Единственное но, программа к нему на кпк...но можно эмулятор прикрутить.

А в режиме трип-компьютера работает?

Просто с k-линии у нас тока читать коды ошибок...

Работает, и вот оказывается, что по нашей линии можно не только ошибки читать. ВОт прочитай ветку.
http://www.chery-club.ru/forum/viewt...=4884&start=90
И все таки на сайте производителя тоже описание :)

ОК! Спасибо за наводку - значит прорблема нечитаемости - это трабл конкретного маршрутника.....

Итого: надо брать к-лайн адаптер (наверно от мастеркита) и подбирать софт.
