TOYOTA Corolla NZ121G
Вложений: 4
Длинные выходные сподвигли на эксперименты. И решил выложить фоты постепенно начинающего вырисовываться CarPutera.

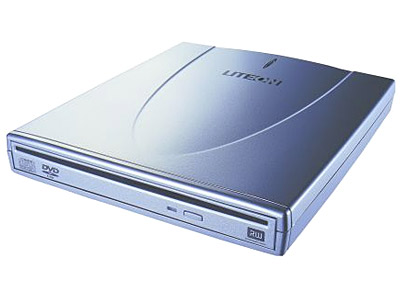

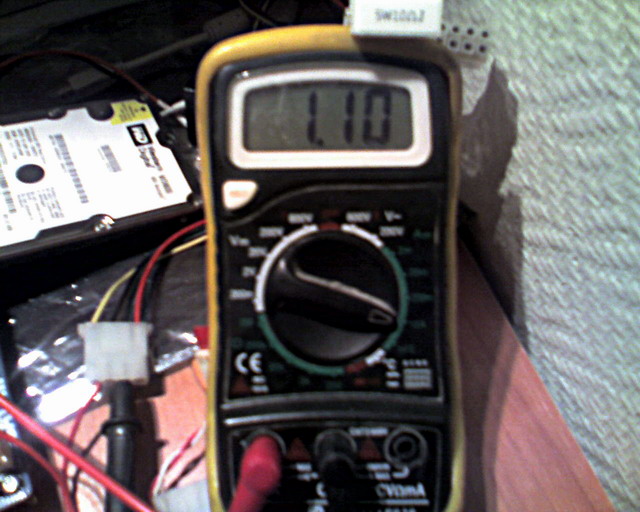

Исходные данные: мать - AsRock, проц - Cel3200, RAM - 512, HDD - 80Gb 2,5", БП - ваял сам по данным отсюда http://www.pccar.ru/showthread.php?t=264, DVD - LiteOn, монитор Lilliput заказан на E-bay но пока не пришел, GPS - Gmouse SIRF-III. http://www.pccar.ru/attachment.php?a...1&d=1178077005 Это общий вид мама + БП http://www.pccar.ru/attachment.php?a...1&d=1178077005 БП SL - покрупнее, закреплен над PCI слотами. Хочется отметить, что этот "монстрик" легко держит нагрузку в 10А. Спасибо Сергею за его конструкцию. http://www.pccar.ru/attachment.php?a...1&d=1178077005 Потребляемый системой ток в холостом режиме, загружена винда и все. В систему входит: HDD, DVD, G-Mouse, TV tuner, ну и мать конечно. http://www.pccar.ru/attachment.php?a...1&d=1178077005 А это макет корпуса. Собран из коробки от обуви. На нем буду тестировать распределение воздушных потоков в корпусе. Подвигаю вентиляторы и отверстия для охлаждения. Померяю температуру внутри. Если есть спецы по вентиляции посоветуйте как быть. |
Вложений: 1
Покрутил померял, получилось так
|
Вложений: 4
Движемся дальше. Получил c Ебэя LILLIPUT Обошлось сие чудо в 6800р в Новосибе.
http://pccar.ru/attachment.php?attac...1&d=1178620422 Настроил РР, заказал корпус из алюкобонда. http://pccar.ru/attachment.php?attac...1&d=1178620972 Материал интересен не только из за хорошего внешнего вида, но и из за простоты обработки. Выкройки корпуса, если надо могу кинуть: http://pccar.ru/attachment.php?attac...1&d=1178620422 http://pccar.ru/attachment.php?attac...1&d=1178620800 Корпус проверял на валидность по документам: от Intel "microATX (µATX) Small Form Factor PC Case Studies", "microATX Thermal Design Suggestions", "ATX Specification", "Intel® Pentium® 4 Processor on 90nm Process in the Land BGA Package". Выяснил что: данный корпус не соответствует требованию ISO 7779 зато полностью удовлетворяет требованиям по охлаждению. (хотя кому надо? :-)) Будем ждать пока изготовят. Ушел в поиск неисправной морды от мафона с СD и USB hub нужной конфигурации (вот никогда не думал, что может быть такая проблемма). На сегодня вроде все. |
мне,как бывшему обладателю такой же тачки ,будет очень интересно как будет встроена система в сей агрегат :) Буду с интересом наблюдать за вживлением :)
Удачи :):bye: |
По поводу БП могу подсказать ветку, где обсуждается ИБП, много интересного http://forum.cxem.net/index.php?showtopic=1480, там и о мощности и о температуре. У ребят получается догнать мощность до 400Вт, да и без кулеров у них БП ( путем увеличения количества выходных транзюков и умощнения транса).
Сейчас сам тоже колдую над БП для своего проекта. Подвижку SL дал :) Проблематично от него БП получить, вот и заморочился сам :) Удачи! :) |
Да я собственно вентиляцией озаботился на тему маленького корпыса. Если вентиляцию сделать плохо, то комп конкретно тухнет после 10 минут работы. А БП у меня 180 ват тянет и достаточно (болше пока потребить не получилось :-)). Кстати сегодня под пресс один засунул - сделали совсем %овенно. В понедельник в другое место иду.
|
При расчетах корпуса ты учел, что после раскроя алюкабона и загиба у тебя внутренний размер уменьшиться на толщину стенок. Грубо говоря на 6 мм. Просто придется дырки все переносить. Если учел, то это хорошо, а то прийдется усё переделывать, а это деньги и время, а то это очень хренова, когда каждая копейка на счету. :greedy: :no2:
|
Цитата:
|
Рекомендую преставить вентиляторы на противоположную стенку и поставить на вдув. Эффективность охлаждения повысится.
|
Вложений: 7
Да уж. Спасибо за советы с корпусом. Увы уже поздно, второй корпус под молоток рука не поднимится. Собрал основной корпус (будет фальш и воздуховоды) размер получился: 280х243х92. Сверху планируется фрезированный (с рисуночками) экранирующий корпус из листовой латуни.
http://pccar.ru/attachment.php?attac...1&d=1179369792 http://pccar.ru/attachment.php?attac...1&d=1179369824 http://pccar.ru/attachment.php?attac...1&d=1179369824 http://pccar.ru/attachment.php?attac...1&d=1179369824 http://pccar.ru/attachment.php?attac...1&d=1179369824 http://pccar.ru/attachment.php?attac...1&d=1179369824 http://pccar.ru/attachment.php?attac...1&d=1179369824 |
мне очень понравился!
буду возможно себе такой же делать
а какого размера мать, которая в нём поселилась? |
Цитата:
|
Вложений: 1
Перебрав вагон панелей:
http://pccar.ru/attachment.php?attac...1&d=1179397737 выбрал одну http://pccar.ru/attachment.php?attac...1&d=1179397737 http://pccar.ru/attachment.php?attac...1&d=1179397808 купленную на рынке вместе с магнитолой за 200р для встраивания в нее DVD LiteON, http://pccar.ru/attachment.php?attac...1&d=1179397999 контроллера и кнопок от кастрированной клавиатуры. |
Оооо у меня такая же мать, а можеш выложить чертежи корпуса?
|
Вложений: 1
Цитата:
|
Огромное человеческое спасибо! :yes4:
|
Цитата:
В моей выкройке есть неточность. Окно для выхода разъемов в корпусе нужно сместить на 2 мм влево и перемерь отверстия на мамке противоположные выходам! В принципе все и так собирается, но с натягом. Чертежи исправлены! Да блин вчерась винт спалил. Непредвиденные расходы получились :blush: |
Цитата:
|
Цитата:
|
Цитата:
|
Вложений: 3
Да здраствует РОССИЯ. И все ее праздники позволяющие поковыряться в гараже :big: .
Вообщем воткнул моник в стандартную консоль и к сожалению не обошлось без потерь. Перестал работать тач. Проверил сама резистивная матрица жива, а контроллер еще не смотрел. Сорри за качество фоток - мобила. |
Вложений: 1
Изрядно попотев установил железо в машину.
Провода от аккума забросил 4мм2, около компа сделал общую точку подключения аппаратуры. Провода оконцованы лужеными клеммами под болт. Из дополнительно установленного оборудования: усил Мистери 4-х канальный Mystery MJ 4.240 и кандер на 1Ф. Комп при заводе даже без кандера не гаснет, что сильно порадовало. Одно сильно допекает - это не рабочий тач соответственно на заднем сиденьи появилась клавиатура :pleasantry: На картинке схема изменений проводки. Из выявленных недостатков: 1) неверно соорентировал GPS приемник 2) нужно менять антенну для FM и TV (пробовал цеплять на штатку) 3) 3-х кнопок явно нехватает Что порадовало: 1) шумов от компа в калонках нет 2) комп при заводе движка не перезагружается Фото выложу чуть позже. |
Вложений: 7
А вот и фоты.
|
Вложений: 1
А это схема проводов. Забыл выложить ранее.
|
А кинь исправленные чертежи для корпуса если не трудно.... А? :smile1:
|
Цитата:
|
Ай спасибо...
|
На этом этапе все.
Ставлю жирную запятую.!
|
твой скин РР
а может выложишь картину скина? Интересно просто, я тоже пытаюсь рисовать свой скин к РР.
А судя по фоткам, молодца так аккуратненько всё пристроил. А по поводу не поднимающихся устройств УСБ после перезагрузки, всётаки мне кажется это либо винда у тебя кривая, либо дрова под твою мать не корректные под чипсет. |
Цитата:
|
NSMax
Скажи пожалуйста, а каким инструментом можно также аккуратно вырезать форму из оргстекла? Сначала лобзиком, а потом подточить? И еще хотел спросить, расскажи, пожалуйста, как ты кнопки прикрутил? Как правильно коммутацию сделать? |
Цитата:
Теперь по поводу кнопок - высверлил отверстия диаметром 16мм, а потом круглым напильником. 3-й вопрос не понял... Комутацию чего? |
Не подскажешь контакты в рекламное агенство, где мне также смогут сделать? Буду очень признателен.
А что касается кнопок, то я хотел узнать, как ты их к компьютеру подключил, напрямую к метериской плате? (По типу того, как подключаются POWER, RESET?) |
Цитата:
Видишь на фотах корпуса черные клемные колодки? Внутри прицеплены через разъем к матери, а с наружи к кнопкам через контроллер |
А какой контроллер нужен для этого?
Я забыл, что ты в новосибе:) Надо в Москве найти умельцев будет... |
Цитата:
|
Цитата:
http://www.pccar.ru/attachment.php?a...2&d=1182862720 кстати вопрос как ведет себя руса в CarPC и номер беты какой? |
Цитата:
|
Цитата:
|
Цитата:
|
