15.12.2006, 22:21 | #1 |
Пользователь
Регистрация: 26.08.2006
Город: Москва
Машина: 99\Mitsubishi\Eclipse
Сообщений: 20
|
Кнопка включения ноутбука
вопрос очередной...

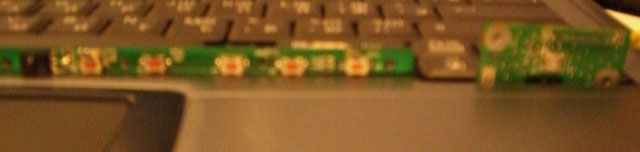

в кач-ве carpс планирую пользовать (уже использую) бук, у которого есть кнопка вкл на отдельной платке (на фото справа). Также есть отдельная платка управления моником. (на фото слева). кнопки платы монитра 2-контактные, т.е. в принципе можно любую кнопочку купить, припаять и должно работать. а вот бучная кнопка сколько контактов имеет??? можно ли посадить на одну купленную кнопку одну из кнопок моника и кнопку бука? планирую все-таки ноут разместить в багажнике... как узнать максимально возмонжую длину, на которую можно удлинить кнопку ноута??? Токи, я так понимаю, там очень маленькие, а мне не менее 2-х метров нужно |
16.12.2006, 02:41 | #2 |
Старший Пользователь
Регистрация: 17.10.2006
Возраст: 45
Город: Москва , СЗАО , Строгино
Регион: 77, 97, 99, 177
Машина: BMW740 E66Li LE 2008
Сообщений: 466
|
если тебе просто замыкать и размыкать контакт , а не частоту передавать , то вплоть до миллиона километров ... лишь бы сечение провода было побольше , чтоб сопротивление было поменьше
Не парься , прокинь обычную витую пару от компьютерной сети, в ней сразу 4 пары идет. Одну заюзаешь под кнопку , три еще останутся ... например на АСС и тп.
__________________
Комп/плеер? BMW7 E66 [____________________НЕ НАЧАТ____________________] 0% Комп Dodge Intrepid[####################ПРОДАН####################] 100% P4 Core2 | CeleronD | 0.5 Gb DDR2 | 160Gb HDD | BT | WiFi | 8.4" Touch LCD |
16.12.2006, 16:02 | #3 |
Пользователь
Регистрация: 26.08.2006
Город: Москва
Машина: 99\Mitsubishi\Eclipse
Сообщений: 20
|
ок. с длинной разобрались. спасибо. С ACC правда ничего не получится из-за ребута при запуске двигателя.
вопрос про кнопку вкл бука остается актуальным - нафига сама кнопка на плате имеет 4 контакта, а от матери бука к плате идет 3 проводка??? померял и всего 2 проводка замыкается при нажатии на кнопку, тоже с кнопкой - замыкаю 2 контакта, ответ на проводах тот же, что при нажатии на кнопку. |
16.12.2006, 16:27 | #4 |
Пользователь
Регистрация: 26.08.2006
Город: Москва
Машина: 99\Mitsubishi\Eclipse
Сообщений: 20
|
1. замкнул 2 из 4х контактов кнопки, ноут включился.
отключил плату, замкнул 2 из 3х проводов, ноут включился. за что отвечает плата включения??? 2. можно ли одной кнопкой замыкать контакты 2х устройств - моника и ноута или все-таки лучше сделать две отдельные кнопки? |
16.12.2006, 18:22 | #5 |
Страшный Пользователь
Регистрация: 28.02.2006
Возраст: 40
Город: Москва
Регион: 77, 97, 99, 177
Машина: 2006\Toyota\Land Cruiser 120 Prado
Сообщений: 661
|
Наверное, оставшиеся 2 ноги у кнопки - это ее подпорки, для жествости конструкции.
|
16.12.2006, 18:31 | #6 |
Пользователь
Регистрация: 26.08.2006
Город: Москва
Машина: 99\Mitsubishi\Eclipse
Сообщений: 20
|
|
17.12.2006, 00:42 | #7 |
Гуру
Регистрация: 03.10.2005
Город: МКАД восток-запад
Регион: 77, 97, 99, 177
Машина: 09\Опиль\АстраХ
Сообщений: 2,012
|
Действительно у бучных кнопок четыре или шесть контактов, и совершенно без разницы какие из них выпаивать. Длина неограничена, но надо себе отметить где из них минус-земля. Надо победить перезагруз - полмосквы за $60 в аккумуляторах ноутбука заменит банки питания. С кнопкой АСС для ноутбуков работает вот такой девайс:
http://forum.pccar.ru/showthread.php?t=636 ему-то и важна полярность кнопки. Зачем нужна кнопка дисплея - написано недостаточно понятно. Т.к. если дисплей наместе, то эта кнопка выключает монитор при закрытии бука, а если дисплей снят, то этой кнопке уже нечего включать. Зачем нужно дистанционное управление - напишите. Главное при подключении бука - грамотное питание чтобы не сжечь в нем звуковую карту, подключенную к автомобильной акустике.
__________________
Установил: у меня в машине Монитор PCM700, Системник P4-478 2Гц, БП SL545. DR-GPS-Android тестируем! Программы: оболочка - InCarTerminal, Пробковорот, Видеозапись дороги, Смилинк с камерами, интернет-радио, Скайлинк Anydata300 |
17.12.2006, 01:50 | #8 | ||
Пользователь
Регистрация: 26.08.2006
Город: Москва
Машина: 99\Mitsubishi\Eclipse
Сообщений: 20
|
Цитата:
про перегруз... я даже забыл про то, что у меня аккумулятор есть. правда он не работает причину сам найти не могу, т.к. не знаю какой и где сигнал должен быть на выходе. вероятнее всего я повредил шлейф от контроллера к выходу при неудачном демонтаже. не будет ли проблем, например, с автоадаптером бука, при использовании контроллера+аккумулятора из-за скачков напряжения при повороте стартера на работающем ноуте??? Цитата:
Все-таки зачем в ноутбуке существует "плата включения" с 3-я проводами? Может 3й проводок для wake on lan?!?
__________________
C1700MHz/256 Mb/40Gb/TM7100/jj-connect progress [||-------] 20% |
||
17.12.2006, 02:31 | #9 |
Гуру
Регистрация: 03.10.2005
Город: МКАД восток-запад
Регион: 77, 97, 99, 177
Машина: 09\Опиль\АстраХ
Сообщений: 2,012
|
Если монитор пролоджи-лилипут или их родственники, есть ИК-пульт, то пройдись поиском - тут лежал рецепт его автовключения. А при пропадании питания на нем из-зе размыкания реле контроллера он полностью погаснет, вместе со своей лампочкой
__________________
Установил: у меня в машине Монитор PCM700, Системник P4-478 2Гц, БП SL545. DR-GPS-Android тестируем! Программы: оболочка - InCarTerminal, Пробковорот, Видеозапись дороги, Смилинк с камерами, интернет-радио, Скайлинк Anydata300 |
17.12.2006, 02:43 | #10 |
Пользователь
Регистрация: 26.08.2006
Город: Москва
Машина: 99\Mitsubishi\Eclipse
Сообщений: 20
|
видел рецепт, но монитор tm7100
__________________
C1700MHz/256 Mb/40Gb/TM7100/jj-connect progress [||-------] 20% |
