Chubaka885 · 30.06.2015, 22:54

Цитата:

Сообщение от nikopol70

Ну конечно отключается, через 10 сек после пропадания асс, схема то Ваша и скетч за основу тоже Ваш взял, только кнопки на руле сделаны с утилитой стрит контроль.
Может потому и не виден эффект от паузы...

Скетч бы посмотреть. Он у тебя залился без проблем. Библиотеки USBAPI.h, HID.cpp менял?

Цитата:

Сообщение от Ajlewka

Блин, мужики, не понимаю. Все меня эти сраные скачки номиналов достали. Уже и отдельным блоком заппитал, и леонардо настроил. Перед блоком питания кондер стоит. Может стоит для сглаживания кондер и на выходе блока питания поставить? Поможет от Разброса номиналов резистивных? Хочу сказать что мерил тестером и напряжение стабильно держится ни десятой не просаживается

Питание ардуино сделали к выводу "5В", как показывали вам раннее?

nikopol70 · 30.06.2015, 23:06

Цитата:

Сообщение от Chubaka885

Скетч бы посмотреть. Он у тебя залился без проблем. Библиотеки USBAPI.h, HID.cpp менял?

бибилотеки менял, залилось без проблем, прежде чем заливать изучил и отштудировал тему

скетч вот

PHP код:



#include <avr/sleep.h>
#include <avr/power.h>

int ACCPin = 2; // Пин АСС
int sleepStatus = 0; // Переменная для хранения статуса (спим, проснулись) - не используется в коде

#define pinKIS1 7 // питание HUB KIS
#define pinIsoAmp 6 // питание ISOAmp
#define relePinTablet 10 // OTG + датчик холла
#define relePinAmp 9 // remote Усилителя, Антены
#define pinRearCam 5 // питание камеры заднего хода
#define ONKIS 100 // время включения KIS, isoAmp
#define ONTablet 2000 // время включения планшета
#define ONAmp 4000 // время включения Усилителя, Антены RemoteAmp
#define OFFKIS 10000 // время выключения KIS
#define OFFTablet 5000 // время выключения планшета
#define OFFAmp 4000 // время выключения Усилителя, Антены

unsigned long duration, millisold, off = 0;
boolean stateACC, relestate1, relestate2, relestate3 = 0;

int analogPin=A0; //пин для резистивных кнопок
int data;
int data1 = 0;
int flag = 0;
unsigned long eventTime = 0;


void wakeUpNow()                 // Прерывание сработает после пробуждения
{
  if (sleepStatus)               // Если мы спали,
  {
    sleep_disable();             // то первое, что нужно сделать после просыпания - выключить спящий режим
    sleepStatus = 0;             // В переменную заносим статус бодрствования
    detachInterrupt(1);          // Выключаем прерывание - при нормальном режиме wakeUpNow() не будет вызываться
  }
}


void setup()
{
  pinMode(ACCPin, INPUT);
  attachInterrupt(1, wakeUpNow, FALLING);    // Используем прерывание 1 (pin 2) для выполнения функции wakeUpNow
  pinMode(pinKIS1, OUTPUT);
  pinMode(pinIsoAmp, OUTPUT);
  pinMode(relePinTablet, OUTPUT);
  pinMode(relePinAmp, OUTPUT);
  pinMode(pinRearCam, OUTPUT);
  Serial.begin(9600);
}

void sleepNow()                          // Функция увода ардуины в спячку.
{
  set_sleep_mode(SLEEP_MODE_PWR_DOWN);   // Здесь устанавливается режим сна
  sleep_enable();                        // Включаем sleep-бит в регистре mcucr. Теперь возможен слип

  attachInterrupt(1, wakeUpNow, FALLING);   // Используем прерывание 1 (pin 2) для выполнения функции wakeUpNow при появлении низкого уровня на пине 2

  sleepStatus = 1;                       // В переменную заносим статус сна
  sleep_mode();                          // Здесь устройство перейдет в режим сна!!!
  //-------------------------ПОСЛЕ ПРОСЫПАНИЯ ВЫПОЛНЕНИЕ КОДА ПРОДОЛЖИТСЯ ОТСЮДА!!!--------------------------//
}


void loop()
{
  Power();
  Knopki();
  delay(5);
}

void Power()
 {
  if (!digitalRead(ACCPin)&&stateACC)
    {
    stateACC=0;
    duration = millis();
    }
  if (digitalRead(ACCPin)&&!stateACC)
    {
    stateACC=1;
    off = millis();
    }
  if(!digitalRead(ACCPin) && !stateACC && millis ()-duration > ONKIS)
    {
    digitalWrite(pinKIS1, HIGH);
    digitalWrite(pinIsoAmp, HIGH);
    relestate1 = 1;
    millisold = millis();
    }
  if(!digitalRead(ACCPin) && !stateACC &&  millis ()-duration > ONTablet)
    {
    digitalWrite(relePinTablet, HIGH);
    relestate2 = 1;
    millisold = millis();
    }
  if(!digitalRead(ACCPin) && !stateACC &&  millis ()-duration > ONAmp)
    {
    digitalWrite(relePinAmp, HIGH);
    relestate3 = 1;
    millisold = millis();
    }
  if(digitalRead(ACCPin) && stateACC && millis () -off> OFFKIS)
    {
    Remote.pause();// нажимаем пузу!
    Remote.clear();
    digitalWrite(pinKIS1, LOW);
    digitalWrite(pinIsoAmp, LOW);
    digitalWrite(pinRearCam, LOW);
    relestate1 = 0;
    millisold = millis();
    Serial.end();
    delay(100);
    sleepNow();
    }
  if(digitalRead(ACCPin) && stateACC &&  millis ()-off > OFFTablet)
    {
    digitalWrite(relePinTablet, LOW);
    relestate2 = 0;
    millisold = millis();
    }
  if(digitalRead(ACCPin) && stateACC &&  millis ()-off > OFFAmp)
    {
    digitalWrite(relePinAmp, LOW);
    relestate3 = 0;
    millisold = millis();
    }
}

void Knopki()
{
 data=analogRead(analogPin);

if(data>=950 && data1 != 0 && flag <= 1)
 {
  Serial.print("<release:");
  Serial.print(data1);
  Serial.print(">");
  data1 = 0;
  flag = 0;
  delay(10);
 }

if(data>=950)
 {
 eventTime = millis();
 }

if(data<=949 && flag != 1 && millis()-eventTime>=50 && millis()-eventTime<=800)
 {
  flag = 2;
  if(millis()-eventTime <= 60) data1 = data;
 }

if(data>=950 && flag == 2)
 {
  Serial.print("<click:");
  Serial.print(data1);
  Serial.print(">");
  flag = 0;
  delay(10);
 }

if(data<=949 && flag == 2 && millis()-eventTime>800)
 {
  Serial.print("<hold:");
  Serial.print(data);
  Serial.print(">");
  data1 = data;
  flag = 1;
  delay(10);
 }
}

Ajlewka · 01.07.2015, 08:00

Цитата:

Сообщение от lti1

Плюсовой провод в USB кабеле разорвали? Рулевые кнопки подключены только к ардуино или к примеру параллельно магнитоле?

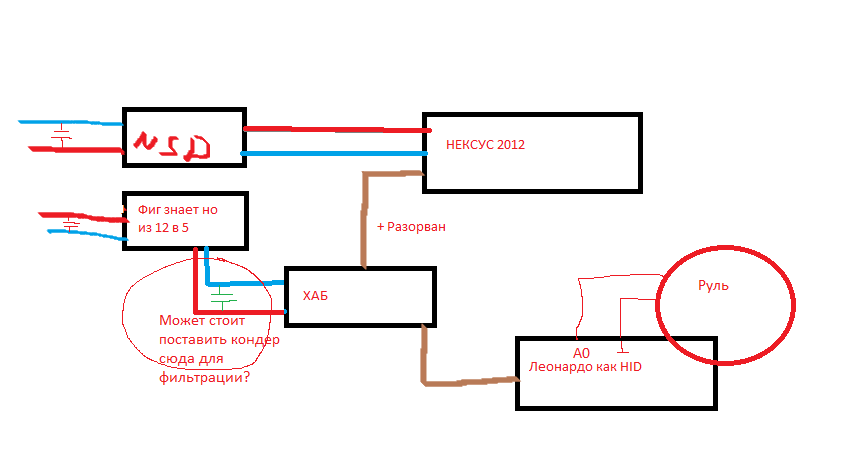

Вот такая на данный момент схема.

Я так понимаю это действительно из за плохой фильтрации. Один вариант решения я знаю - больше разницу в номиналах резисторов на руле сделать. А вариант с кондером поможет или нет? Или может еще какие варианты есть

lti1 · 01.07.2015, 11:11

Цитата:

Сообщение от Ajlewka

Вот такая на данный момент схема.

Я так понимаю это действительно из за плохой фильтрации. Один вариант решения я знаю - больше разницу в номиналах резисторов на руле сделать. А вариант с кондером поможет или нет? Или может еще какие варианты есть

Сопротивление от +5 к A0 забыли указать, или его нет?

Chubaka885 · 01.07.2015, 18:43

Цитата:

Сообщение от nikopol70

бибилотеки менял, залилось без проблем, прежде чем заливать изучил и отштудировал тему

Ступил я немного. Не успевает он наверное паузу принять. Вот так попробуй.

PHP код:



#include <avr/sleep.h>

#include <avr/power.h>



int ACCPin = 2; // Пин АСС

int sleepStatus = 0; // Переменная для хранения статуса (спим, проснулись) - не используется в коде



#define pinKIS1 7 // питание HUB KIS

#define pinIsoAmp 6 // питание ISOAmp

#define relePinTablet 10 // OTG + датчик холла

#define relePinAmp 9 // remote Усилителя, Антены

#define pinRearCam 5 // питание камеры заднего хода

#define ONKIS 100 // время включения KIS, isoAmp

#define ONTablet 2000 // время включения планшета

#define ONAmp 4000 // время включения Усилителя, Антены RemoteAmp

#define OFFKIS 10000 // время выключения KIS

#define OFFTablet 5000 // время выключения планшета

#define OFFAmp 4000 // время выключения Усилителя, Антены



unsigned long duration, millisold, off = 0;

boolean stateACC, relestate1, relestate2, relestate3 = 0;



int analogPin=A0; //пин для резистивных кнопок

int data;

int data1 = 0;

int flag = 0;

unsigned long eventTime = 0;





void wakeUpNow()                 // Прерывание сработает после пробуждения

{

  if (sleepStatus)               // Если мы спали,

  {

    sleep_disable();             // то первое, что нужно сделать после просыпания - выключить спящий режим

    sleepStatus = 0;             // В переменную заносим статус бодрствования

    detachInterrupt(1);          // Выключаем прерывание - при нормальном режиме wakeUpNow() не будет вызываться

  }

}





void setup()

{

  pinMode(ACCPin, INPUT);

  attachInterrupt(1, wakeUpNow, FALLING);    // Используем прерывание 1 (pin 2) для выполнения функции wakeUpNow

  pinMode(pinKIS1, OUTPUT);

  pinMode(pinIsoAmp, OUTPUT);

  pinMode(relePinTablet, OUTPUT);

  pinMode(relePinAmp, OUTPUT);

  pinMode(pinRearCam, OUTPUT);

  Serial.begin(9600);

}



void sleepNow()                          // Функция увода ардуины в спячку.

{

  set_sleep_mode(SLEEP_MODE_PWR_DOWN);   // Здесь устанавливается режим сна

  sleep_enable();                        // Включаем sleep-бит в регистре mcucr. Теперь возможен слип



  attachInterrupt(1, wakeUpNow, FALLING);   // Используем прерывание 1 (pin 2) для выполнения функции wakeUpNow при появлении низкого уровня на пине 2



  sleepStatus = 1;                       // В переменную заносим статус сна

  sleep_mode();                          // Здесь устройство перейдет в режим сна!!!

  //-------------------------ПОСЛЕ ПРОСЫПАНИЯ ВЫПОЛНЕНИЕ КОДА ПРОДОЛЖИТСЯ ОТСЮДА!!!--------------------------//

}





void loop()

{

  Power();

  Knopki();

  delay(5);

}



void Power()

 {

  if (!digitalRead(ACCPin)&&stateACC)

    {

    stateACC=0;

    duration = millis();

    }

  if (digitalRead(ACCPin)&&!stateACC)

    {

    stateACC=1;

    off = millis();

    }

  if(!digitalRead(ACCPin) && !stateACC && millis ()-duration > ONKIS)

    {

    digitalWrite(pinKIS1, HIGH);

    digitalWrite(pinIsoAmp, HIGH);

    relestate1 = 1;

    millisold = millis();

    }

  if(!digitalRead(ACCPin) && !stateACC &&  millis ()-duration > ONTablet)

    {

    digitalWrite(relePinTablet, HIGH);

    relestate2 = 1;

    millisold = millis();

    }

  if(!digitalRead(ACCPin) && !stateACC &&  millis ()-duration > ONAmp)

    {

    digitalWrite(relePinAmp, HIGH);

    relestate3 = 1;

    millisold = millis();

    }

  if(digitalRead(ACCPin) && stateACC && millis () -off> OFFKIS)

    {

    digitalWrite(pinKIS1, LOW);

    digitalWrite(pinIsoAmp, LOW);

    digitalWrite(pinRearCam, LOW);

    relestate1 = 0;

    millisold = millis();

    Serial.end();

    delay(100);

    sleepNow();

    }

  if(digitalRead(ACCPin) && stateACC &&  millis ()-off > OFFTablet)

    {

    digitalWrite(relePinTablet, LOW);

    relestate2 = 0;

    millisold = millis();

    }

  if(digitalRead(ACCPin) && stateACC &&  millis ()-off > OFFAmp)

    {

    Remote.pause();// нажимаем пузу!

    Remote.clear();

    digitalWrite(relePinAmp, LOW);

    relestate3 = 0;

    millisold = millis();

    }

}



void Knopki()

{

 data=analogRead(analogPin);



if(data>=950 && data1 != 0 && flag <= 1)

 {

  Serial.print("<release:");

  Serial.print(data1);

  Serial.print(">");

  data1 = 0;

  flag = 0;

  delay(10);

 }



if(data>=950)

 {

 eventTime = millis();

 }



if(data<=949 && flag != 1 && millis()-eventTime>=50 && millis()-eventTime<=800)

 {

  flag = 2;

  if(millis()-eventTime <= 60) data1 = data;

 }



if(data>=950 && flag == 2)

 {

  Serial.print("<click:");

  Serial.print(data1);

  Serial.print(">");

  flag = 0;

  delay(10);

 }



if(data<=949 && flag == 2 && millis()-eventTime>800)

 {

  Serial.print("<hold:");

  Serial.print(data);

  Serial.print(">");

  data1 = data;

  flag = 1;

  delay(10);

 }

}

Ajlewka · 01.07.2015, 19:15

Цитата:

Сообщение от lti1

Сопротивление от +5 к A0 забыли указать, или его нет?

да есть оно конечно, больше чем сопротивление кнопок.

Ajlewka · 02.07.2015, 16:36

Цитата:

Сообщение от Chubaka885

Питание ардуино сделали к выводу "5В", как показывали вам раннее?

Делал. Не помогает

armlive · 02.07.2015, 18:41

Цитата:

Сообщение от Ajlewka

Блин, мужики, не понимаю. Все меня эти сраные скачки номиналов достали. Уже и отдельным блоком заппитал, и леонардо настроил. Перед блоком питания кондер стоит. Может стоит для сглаживания кондер и на выходе блока питания поставить? Поможет от Разброса номиналов резистивных? Хочу сказать что мерил тестером и напряжение стабильно держится ни десятой не просаживается

У меня такая же фигня, на выходе кондер обязателен. Особенно когда заведешь машину, разброс приличный. питается отдельно, но парадокс, если в хаб вставить еще оборудование, с приличным потреблением (к примеру SDR) то значения становятся другими. Спрашивается как???? Ведь хаб питается от одного преобразователя, а Леонардо от другого.

Ajlewka · 03.07.2015, 16:24

Цитата:

Сообщение от armlive

У меня такая же фигня, на выходе кондер обязателен. Особенно когда заведешь машину, разброс приличный. питается отдельно, но парадокс, если в хаб вставить еще оборудование, с приличным потреблением (к примеру SDR) то значения становятся другими. Спрашивается как???? Ведь хаб питается от одного преобразователя, а Леонардо от другого.

А есть стабилизаторы же общие, которые прям к аккумулятору ставятся. Может такая штука поможет? Ну или номиналы в руле менять... Другого выхода не вижу

armlive · 03.07.2015, 17:28

Цитата:

Сообщение от Ajlewka

А есть стабилизаторы же общие, которые прям к аккумулятору ставятся. Может такая штука поможет? Ну или номиналы в руле менять... Другого выхода не вижу

А ты проведи чисто эксперимент, возьми леонардо, подключи к ноутбуку и пусть питается от усб. Отдельно возьми два провода с кнопок и протестируй.

Блин , был-бы осциллограф, легче бы было найти причину
