USB GPS антена своими руками?

[basurman]

Так вроде все просто...

[vlakar]

Сообщение от basurman

Так вроде все просто...

Если бы, там еще другая распиновка есть а провода одинаковые вот и думай что там USB или RS232

[basurman]

да там много распиновок, ты свою модель правильно определил? если правильно, то к чему все эти вопросы?

[vlakar]

Сообщение от basurman

да там много распиновок, ты свою модель правильно определил? если правильно, то к чему все эти вопросы?

Распиновок много это точно, но какая моя не знаю, модель определил по внешнему виду вот потому и вопросы.

[basurman]

А по внешнему виду, это как? Ты как собираешься выяснить что у тебя за модель? И почему сразу не написал, что не знаешь точно?
Всего пять моделей и внешне они отличаются разьемами и длинной провода.

[YAM1966]

Да ну что Вы как маленькие

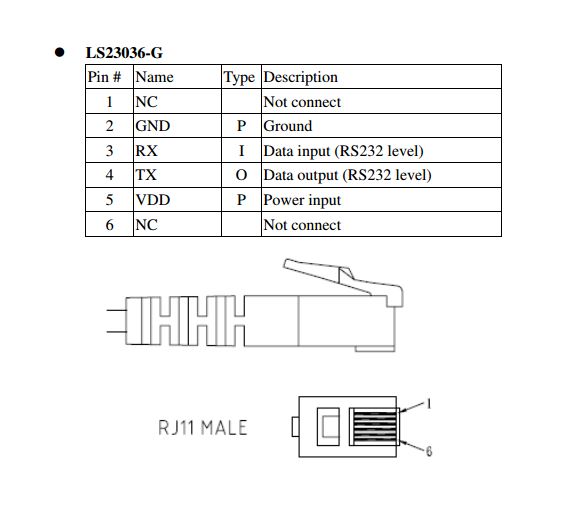

На фото - RS232 версия

Вот TTL версия:


И не помню я чтобы у locosys вообще была USB версия.
Даташит на MC1513-G.

[basurman]

И не помню я чтобы у locosys вообще была USB версия

Да ладно, LS23030 как раз юсб...

[vlakar]

Сообщение от basurman

А по внешнему виду, это как?

Да вот так ! увидел в начале темы фотку на ней с виду такой же как у меня

Сообщение от basurman

Ты как собираешься выяснить что у тебя за модель? И почему сразу не написал, что не знаешь точно?

с самого начала пишу, Вы что предыдущие посты не читали ?

Сообщение от basurman

Всего пять моделей и внешне они отличаются разьемами и длинной провода.

Ну это понятно, я то еще раз повторю что сей девайс от ЧАСОВОЙ СТАНЦИИ и достался по случаю родного разъема на нем не было, а только напаянный преобразователь про который мне удалось выяснить от производителя следующее:

Проверить напрямую, подсоединив разъём GPS к ПК, не получится. Если очень нужно, то придётся купить переходник RS422 - USB (например что-то такое http://moxa.ru/shop/usb/1_port/), а также каким-то образом подать питание 12 В на GPS. Отрезать разъём от GPS не стоит, в корпусе разъёма находится преобразователь RS232-RS422.

Из чего следует что, ПРЕДПОЛОЖИТЕЛЬНО, выход RS232 и наверное TTL
я так думаю

[basurman]

н да, тяжелый случай(((
это называется гадание на кофейной гуще. читали не читали, думали не думали...
пробуй еще раз идентифицировать интерфейсную микру. это уберет массу вопросов и догадок, а то "мне показалось что это то, а это не то", не серьезно как то.
железяка у тебя на столе и в своих изысканиях (я по крайней мере), руководствуюсь что ты сообщаешь. или ты это как то по другому себе представляешь?

[YAM1966]

Сообщение от basurman

Да ладно, LS23030 как раз юсб...

LS23030 - готовое изделие, имеющее в своем составе модуль locosys MC1513-G(который не имеет USB) + USB-UART мост.
