25.02.2010, 15:48
|
#1 |
|
Старший Пользователь
 Регистрация: 15.09.2008
Возраст: 45
Регион: Израиль
Машина: Volvo 945
Сообщений: 264
 |
Mazda 6 Моторизированный монитор.
Тут буду продолжать конструирование монитора для Mazda 6 1-поколения монитор ver 2.0
С монитором ver 1.0 можно ознакомится http://pccar.ru/showthread.php?t=9097 Приступим Получил два привода )) потестил их. Это то что я искал, без шумный, очень мощный и 4 оборота в минуту. пробовал плоскогубцами удержать вал не получилось. теперь будем делать вторую версию монитора. Specifications: * Torque: 250 N*cm * 12V DC * 4RPM * Diameter: 37mm * Length (excluding shaft): 77mm * Shaft length: 21mm * Total length: 98mm * Shaft diameter: 5.5mm * Weight: 245g да реально тяжеловат) Старая версия монитора обладает следующими недостатками. 1-е очень шумная. 2-е смущает надёжность привода ведь там моторчик 2 см длиной 1.5 см диаметром то есть мелкий и очень быстрый и передаёт вращение через пластиковые шестерни - соответственно очень шумный и вероятен выход из строя пластиковых шестерёнок. Хотя до сих пор работает без каких либо нареканий. Приступим. Я прикинул 360 гр. мотор делает за 15 секунд, а мне надо где-то 75-80 гр. значит монитор откроется гдето за 3,2-3,5 секунд, я думаю очень приемлемая скорость |
|
|
|
15.05.2010, 12:55
|
#2 |
|
Старший Пользователь
Регистрация: 15.09.2008
Возраст: 45
Регион: Израиль
Машина: Volvo 945
Сообщений: 264
|
Заняло много времени)) Родился сын и не до этого было, но теперь потихоньку продолжаю создание второй версии.

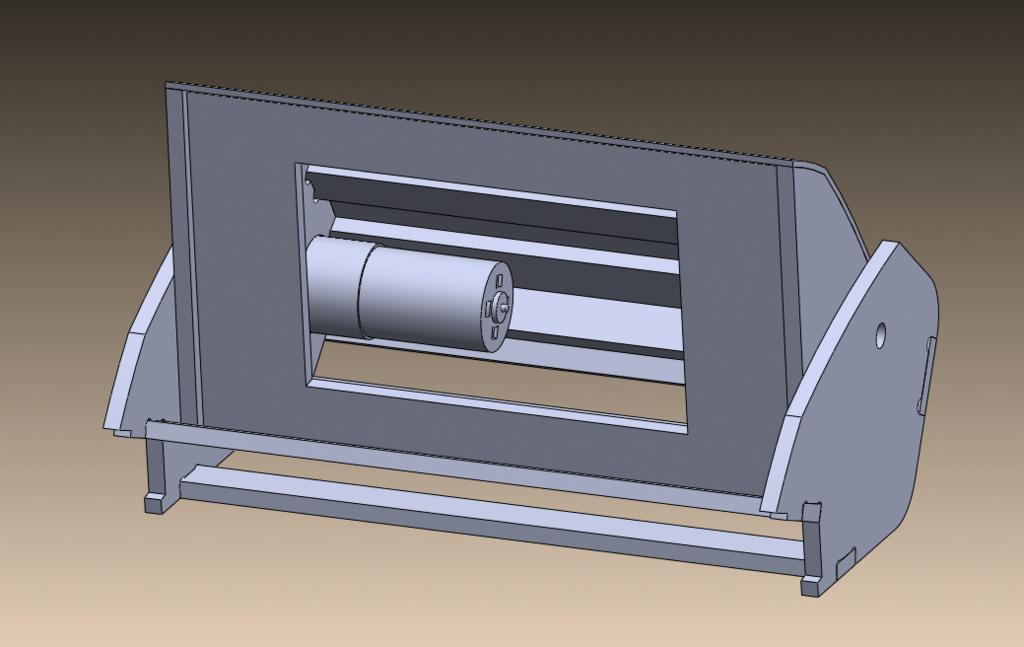

На скриншоте 95% законченная версия , под монитор 7 инчь, можно установить вплоть до 9 меняя переднюю панель. |
|
|
|
|
18.05.2010, 17:03
|
#3 |
|
Новый Пользователь
Регистрация: 02.04.2009
Возраст: 40
Город: Казань
Регион: 16, 116
Машина: 2005 Mazda 6
Сообщений: 5
|
Очень интересна тема, сам долго пытался создать что-то стоящее из всяких моторчиков и шестеренок и бросил, пока ручной вариант, монитор просто прикреплен петлей и открывается руками, а хочется автоматики.
Так что если будут чертежи и картинки будет очень классно, ждем!  |
|
|
|
|
19.05.2010, 10:23
|
#4 |
|
Старший Пользователь
Регистрация: 15.09.2008
Возраст: 45
Регион: Израиль
Машина: Volvo 945
Сообщений: 264
|
да как-бы все чертежи готовы, сейчас мне изготавливают две детальки из алюминия, потом уже сделаю сам монитор.
|
|
|
|
|
23.05.2010, 15:12
|
#5 |
|
Старший Пользователь
Регистрация: 15.09.2008
Возраст: 45
Регион: Израиль
Машина: Volvo 945
Сообщений: 264
|
Ну вот и детали привода из алюминия, остальные из МДФ буде делать как только будет свободная минутка
|
|
|
|
|
11.06.2010, 22:25
|
#6 |
|
Новый Пользователь
Регистрация: 11.06.2010
Возраст: 45
Регион: 77, 97, 99, 177
Сообщений: 2
|
Hmelik, очень интересный проект.
Есть ли возможность помочь в изготовлении еще одного такого же механизма? Хочу себе под навигатор Garmin 5000. Там, правда размеры поменьше... Но хотел бы совместить с радар-детектором... Есть желание и время? Естественно не за просто так |
|
|
|
|
15.06.2010, 18:01
|
#7 |
|
Старший Пользователь
Регистрация: 15.09.2008
Возраст: 45
Регион: Израиль
Машина: Volvo 945
Сообщений: 264
|
Ну почему бы и нет?
|
|
|
|
|
16.06.2010, 14:03
|
#8 | |
|
Новый Пользователь
Регистрация: 11.06.2010
Возраст: 45
Регион: 77, 97, 99, 177
Сообщений: 2
|
Цитата:
Моя аська 7704441 Мыло euphour (собачка) gmail (точка) com |
|
|
|
|
|
24.06.2010, 02:28
|
#9 |
|
Старший Пользователь
 Регистрация: 29.01.2010
Возраст: 56
Город: Самара
Регион: 63, 163
Машина: ВАЗ2111, ВАЗ11113
Сообщений: 101
|
Hmelik
Отличная идея моторизации монитора, спасибо лгромное за толчок в нужном направлении! |
|
|
|
|
24.06.2010, 12:23
|
#10 |
|
Старший Пользователь
Регистрация: 15.09.2008
Возраст: 45
Регион: Израиль
Машина: Volvo 945
Сообщений: 264
|
Да незачто), блин всё сделал а болтики не могу найти нужной длинны хотя и не искал)
скоро соберу надо тока толчёк, а то пока 1-й вариант работает второй так как хобби. |
|
|
|
 |
