По умолчанию Mazda 6 monitor project

Всем привет,
Начинаю проектировать моторизированный монитор для мазды 6 первого поколения, рестайл.
Вдохновителем стали следующие проекты (большое спасибо, Hmelik, за идею):

http://pccar.ru/showthread.php?t=9097
и
http://pccar.ru/showthread.php?t=11457

План:
1. Все действия делать, не разрушая штатную конструкцию, снятием штатных частей, и установка спроектированных на те же крепёжные места.
2. Спроектировать и собрать моторизированный монитор из ПВХ и полистерола с TFT матрицей 10.1" 1024х600 и резистивным тачскрином.
3. Подбор комплектующих и сборка компа (пока это всё происходит, будут юзать нотик).
4. Подключение к штатной АС через штатный разъём для CD-ченджера.

Light tuning:
1. Смена цвета подсветки штатных кнопочек и приборной панели (ВЫПОЛНЕН!!!)
2. Подсветка значков MAZDA

Затраты на сегодня, без учёта инструментов:
- панель МДФ ламинированная 6мм - 120р - других в магазинах города достать не реально
- Лист вспененного ПВХ 6мм метр на метр - 600р (достал в местной рекламной мастерской, в других местах города достать не реально)
- Остатки от листа полистирола 2мм - будем считать бесплатно, т.к. валяется уже лет 15, потому такой жёлтый
- Супер клей 2х30р
- Моторчик с редуктором 4 оборота в минуту - 600р - заказал на EBAY.
- Монитор Lilliput 10.1" Touch Screen LED Monitor FA1011-NP/C/T - 8400р - заказал на EBAY
- Светодиоды в приборную панель BL-LS1206UWC - 6 шт - 6х22р
- Светодиоды в блок климат контроля и под кнопки шататнго дисплея - 7шт - будем считать бесплатно, т.к. валяется уже года 2
- Подшипник на ось противоположную оси мотора - 50р
- Втулки, они же оси - изготовители бесплатно
- GPS приёмник Globalsat BU-353 USB GPS Receiver SIRF III Laptop - 1 131,22р
- Камера заднего вида Car Rear View Reverse Camera For MAZDA 3/6 Pentium B70 - 839,40р
- Дополнительный бардачок на дербан, для изготовления крышки - бесплатно, спасибо добрым людям
- Видео регистратор DOD F900LHD - 6875,25р- заказал на EBAY
- Преобразователь напряжения с 12 в 20в - 990р
- Виниловая плёнка - 200р

итог на сегодня: 19987,87 руб.



Начало:

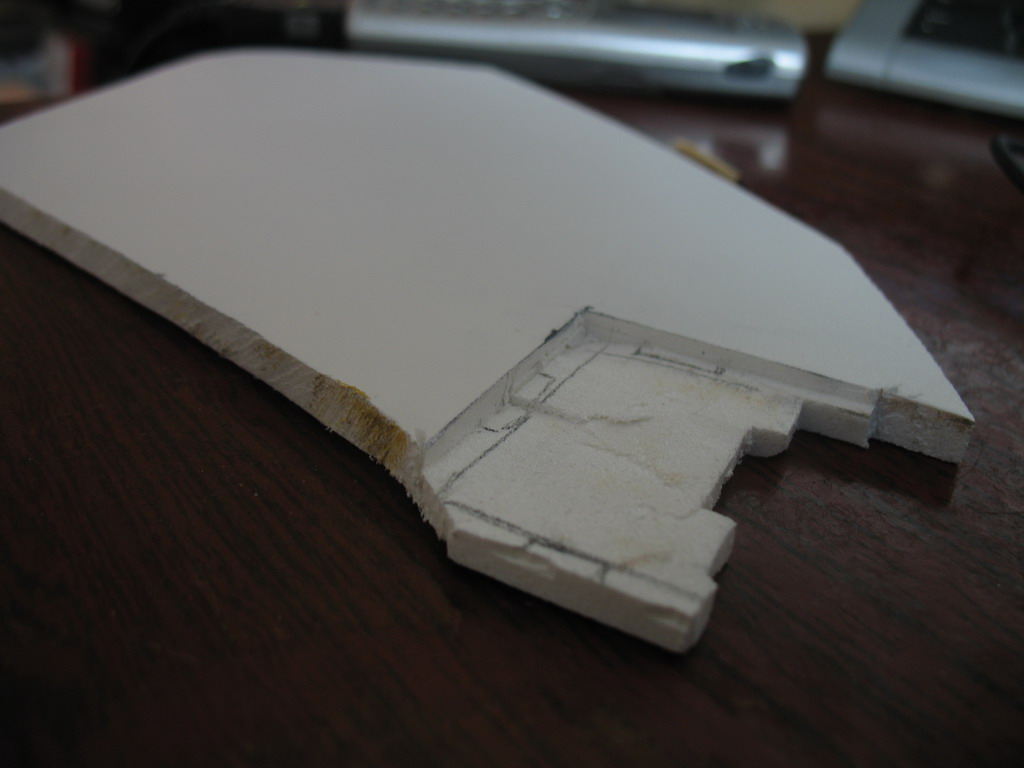

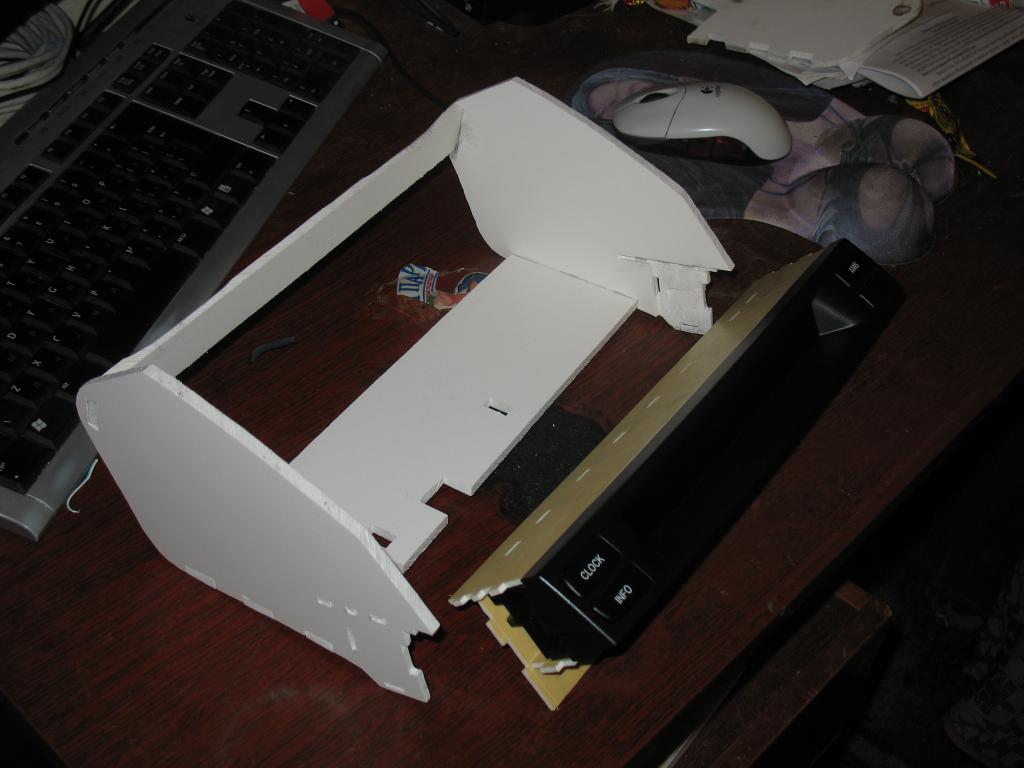

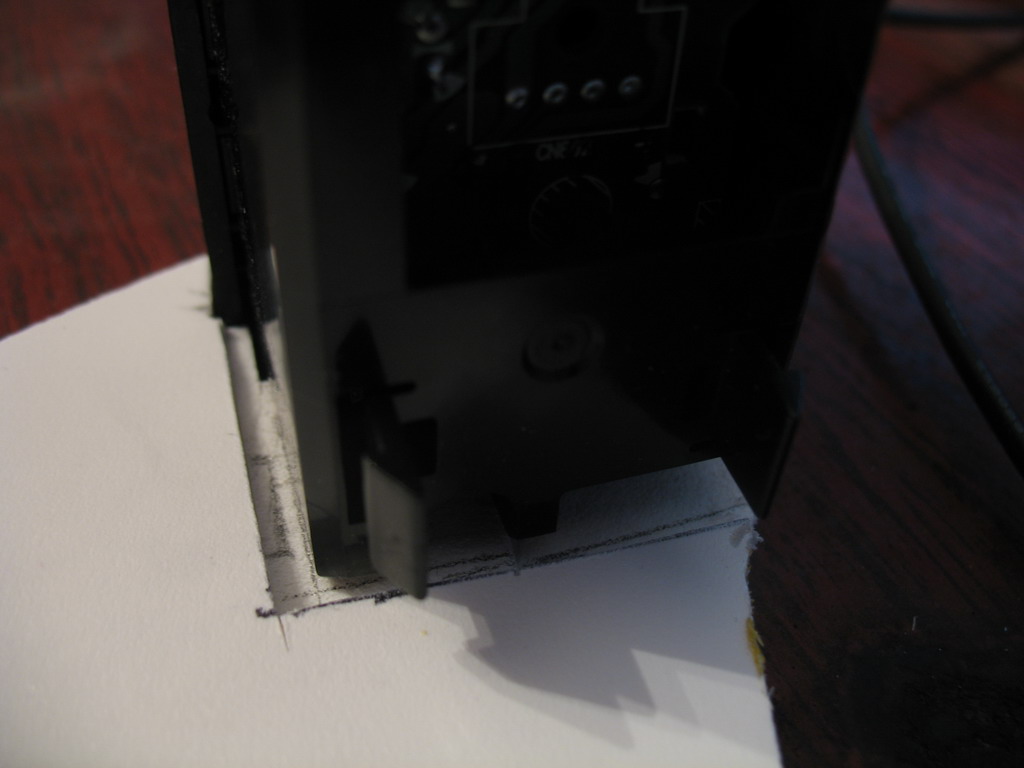

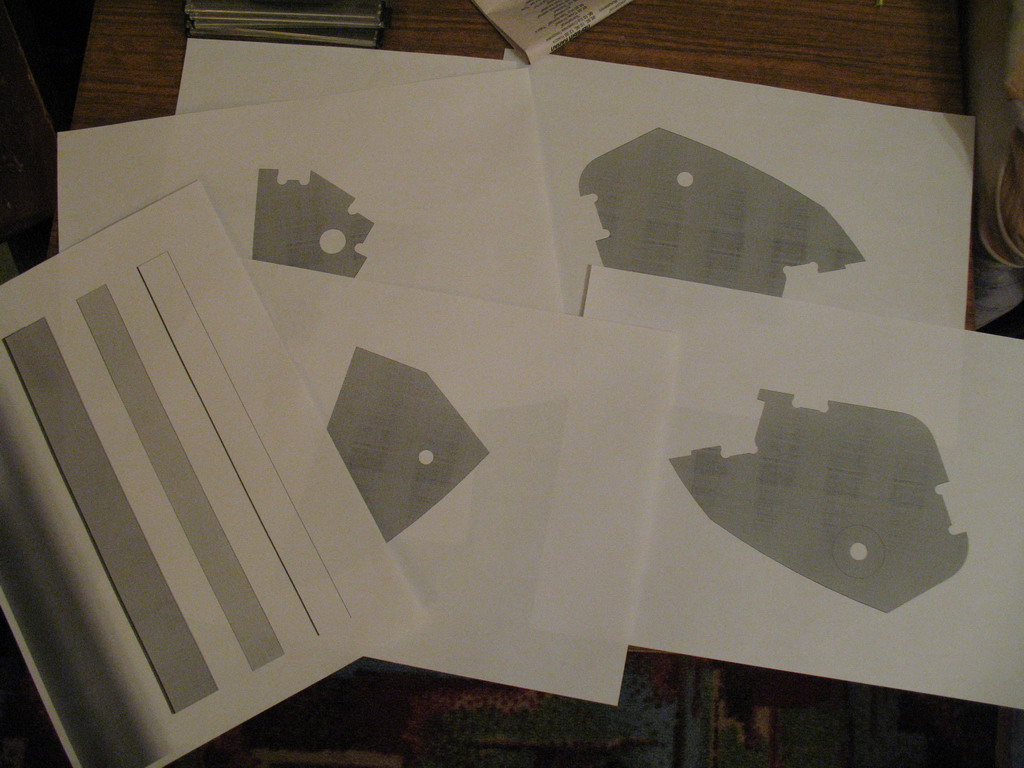

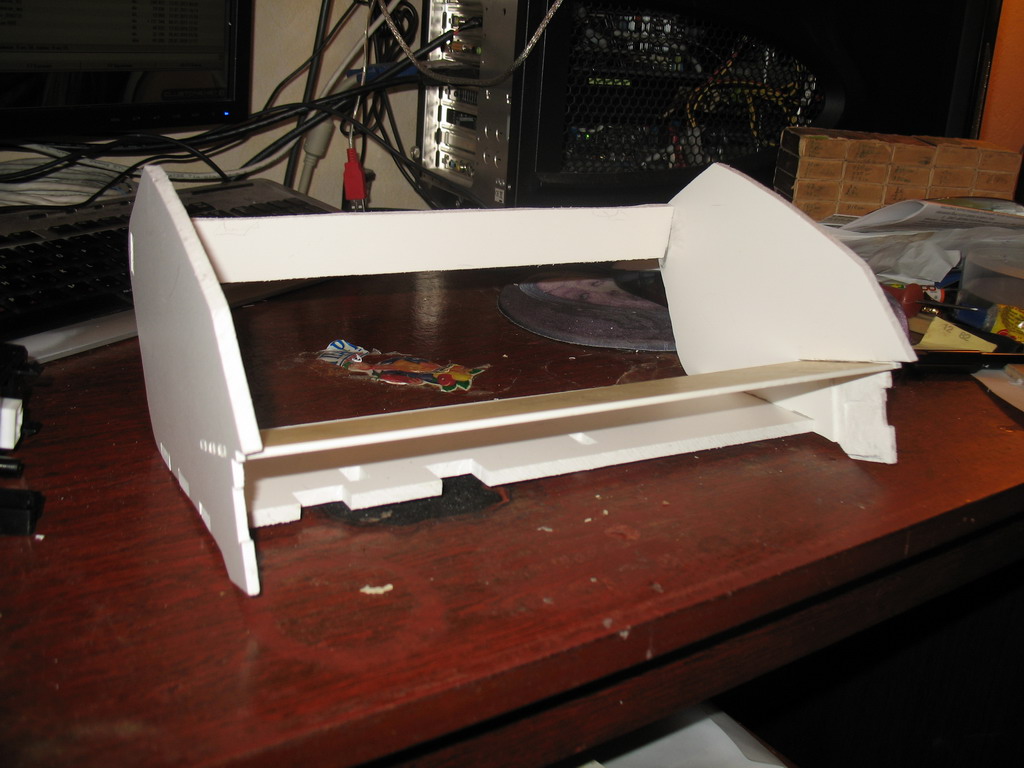

Побывал сделать монитор по чертежам автора вышеуказанных проектов, выпилил по чертежам из МДФ 6мм, собрал, примерил, и обнаружил, что крепление штатного дисплея и самой конструкции к панели никак не реализовано, и решил спроектировать все детали с нуля и на этот раз из вспененного ПВХ 6мм, материал достаточно легко обрабатывается, попытался максимально приблизиться к креплениям штатного бардачка. Секция для крепления штатного дисплея из полистерола 2мм

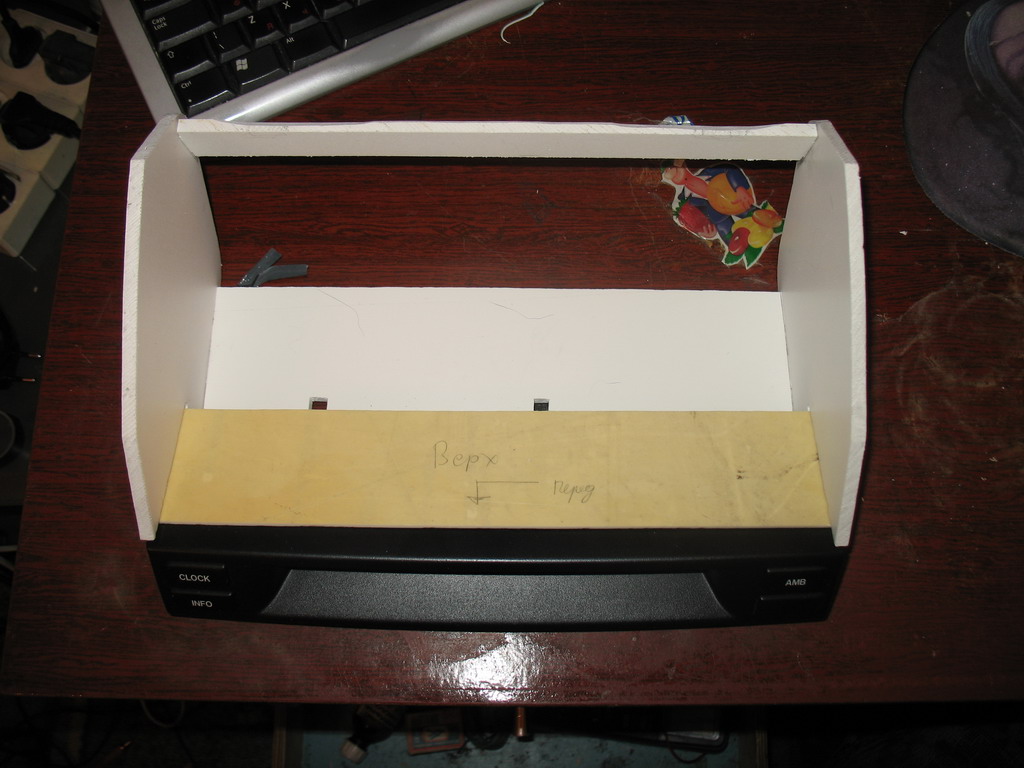

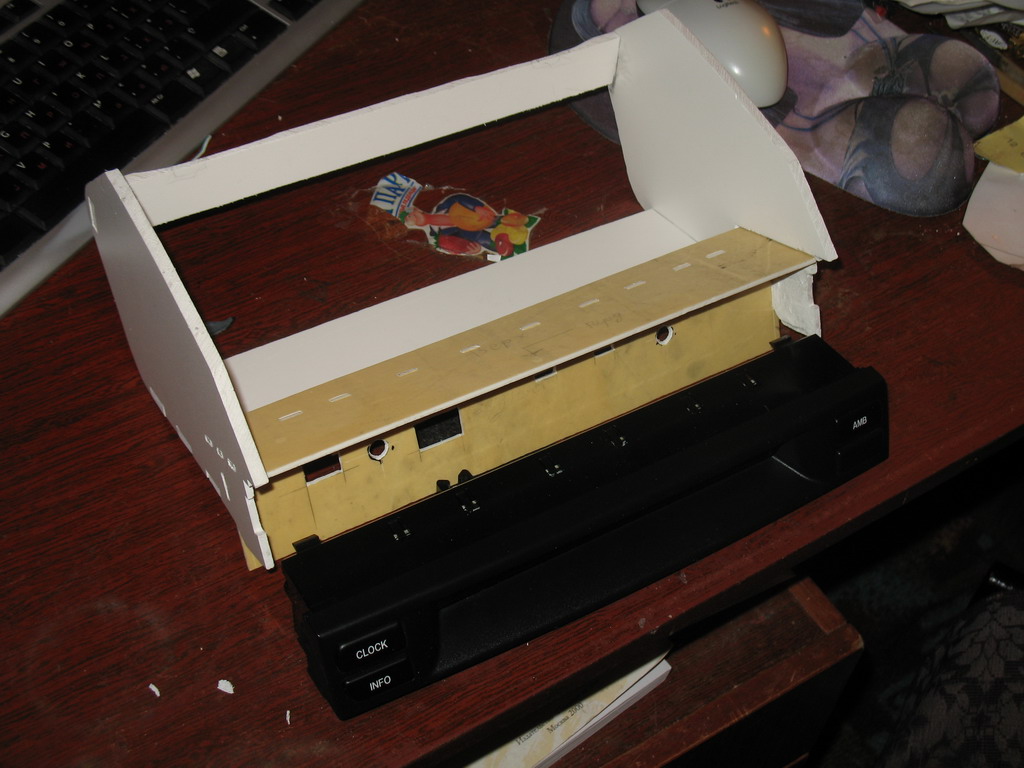

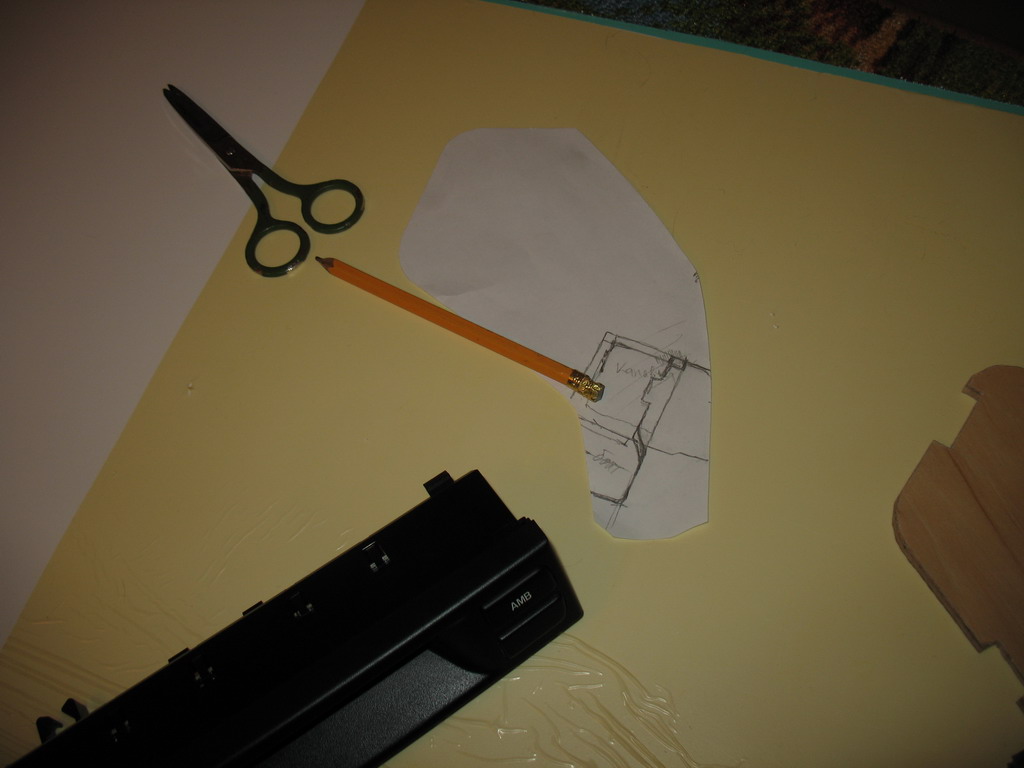

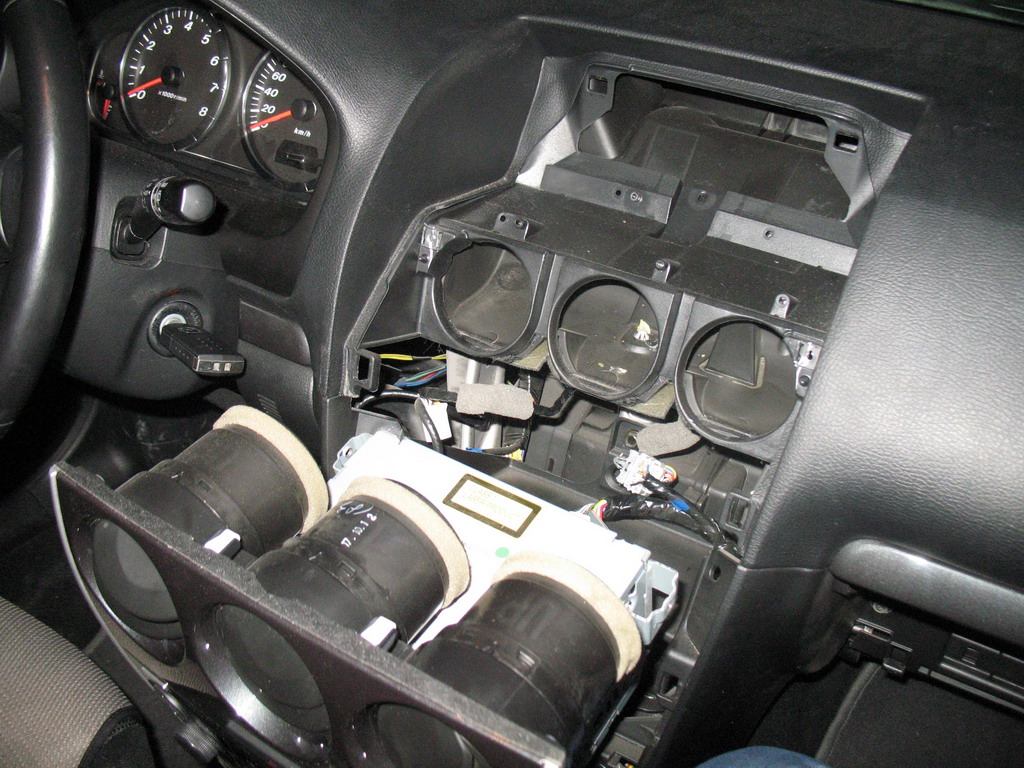

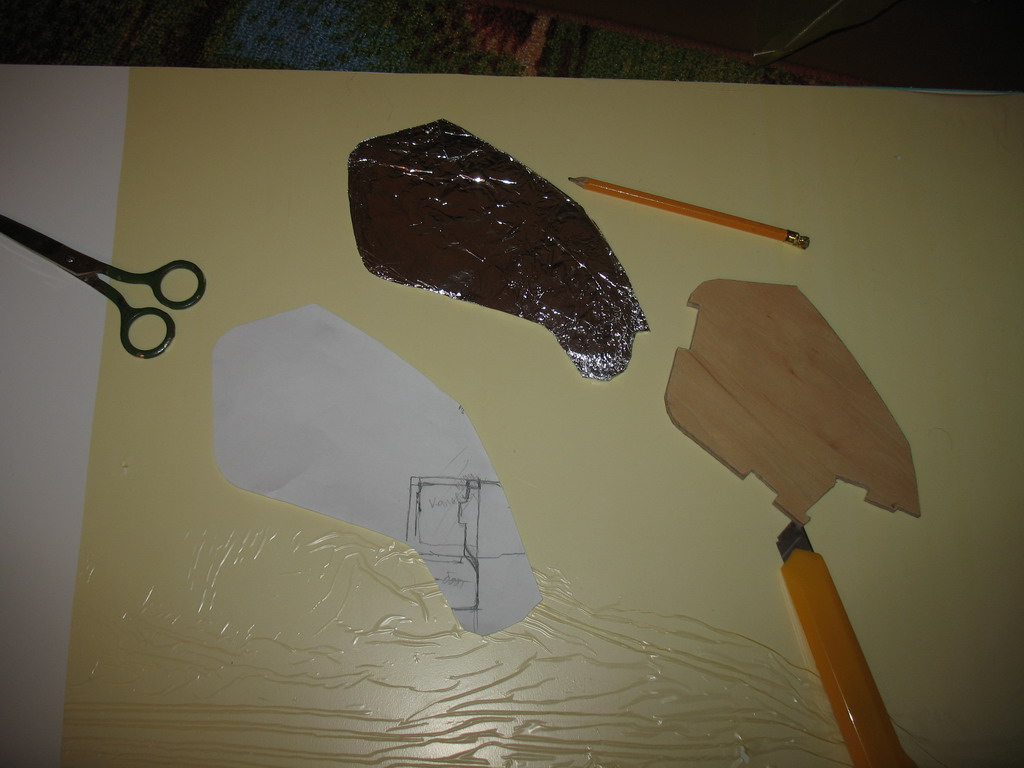

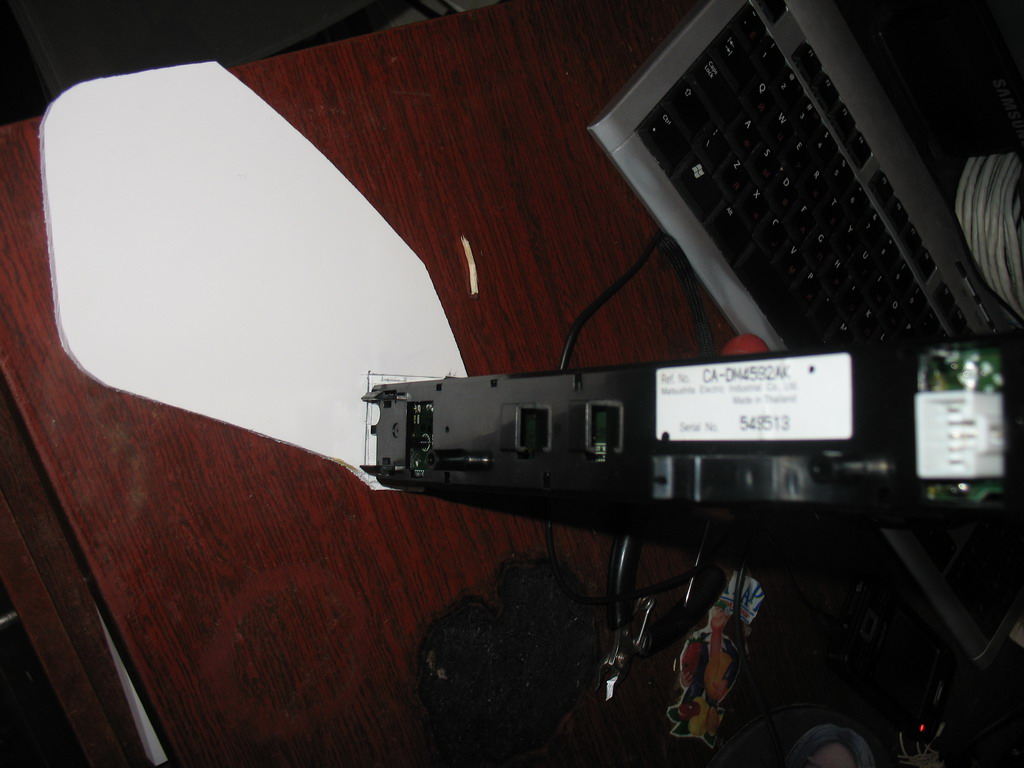

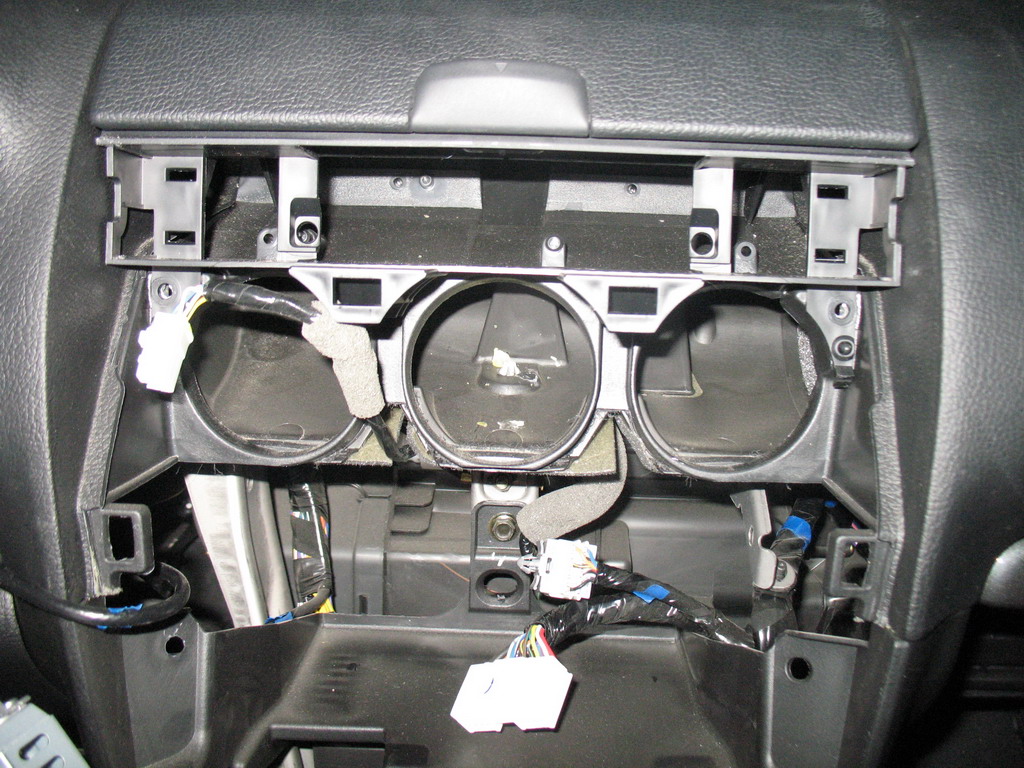

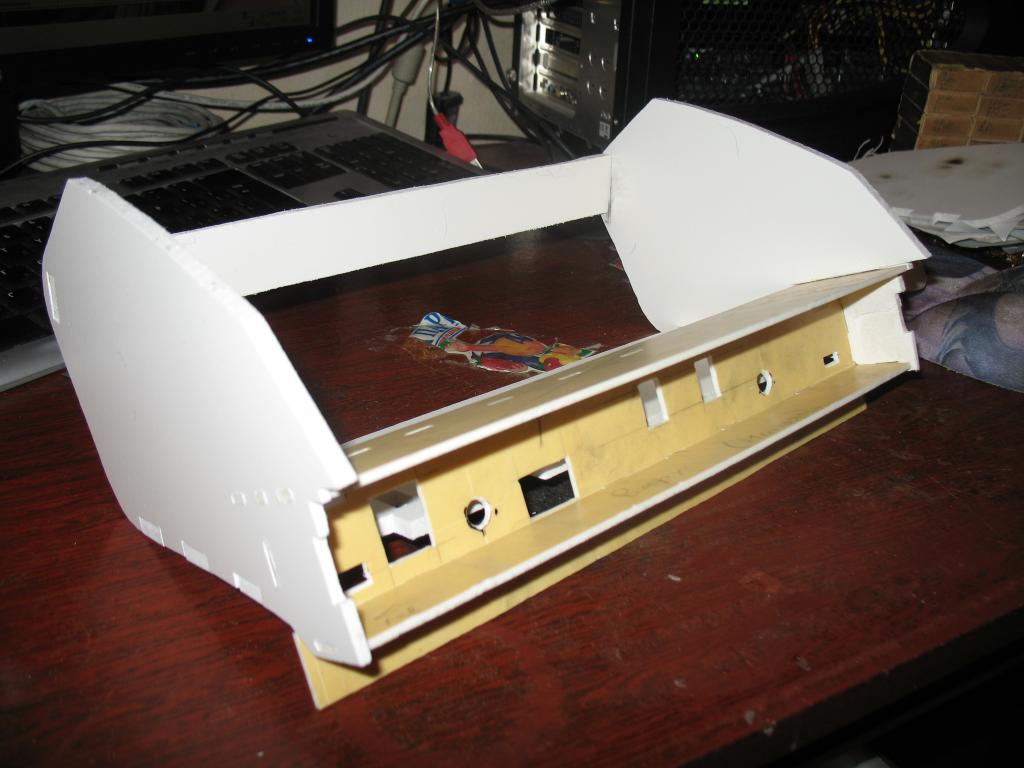

Вот что из этого вышло:
Миниатюры
Нажмите на изображение для увеличения
Название: IMG_9787_resize.jpg
Просмотров: 1275
Размер:	177.7 Кб
ID:	20274   Нажмите на изображение для увеличения
Название: IMG_9788_resize.jpg
Просмотров: 1133
Размер:	226.5 Кб
ID:	20275   Нажмите на изображение для увеличения
Название: IMG_9791_resize.jpg
Просмотров: 1110
Размер:	143.8 Кб
ID:	20276   Нажмите на изображение для увеличения
Название: IMG_9793_resize.jpg
Просмотров: 1154
Размер:	227.6 Кб
ID:	20277   Нажмите на изображение для увеличения
Название: IMG_9798_resize.jpg
Просмотров: 1112
Размер:	271.4 Кб
ID:	20278

Нажмите на изображение для увеличения
Название: IMG_9800_resize.jpg
Просмотров: 1100
Размер:	266.5 Кб
ID:	20279   Нажмите на изображение для увеличения
Название: IMG_9806_resize.jpg
Просмотров: 1063
Размер:	181.1 Кб
ID:	20280   Нажмите на изображение для увеличения
Название: IMG_9809_resize.jpg
Просмотров: 1144
Размер:	185.9 Кб
ID:	20281   Нажмите на изображение для увеличения
Название: IMG_9826_resize.jpg
Просмотров: 1194
Размер:	255.4 Кб
ID:	20282   Нажмите на изображение для увеличения
Название: IMG_9857_resize.jpg
Просмотров: 1092
Размер:	105.4 Кб
ID:	20283

Нажмите на изображение для увеличения
Название: IMG_9859_resize.jpg
Просмотров: 1113
Размер:	116.0 Кб
ID:	20284   Нажмите на изображение для увеличения
Название: IMG_9863_resize.jpg
Просмотров: 1106
Размер:	83.8 Кб
ID:	20285   Нажмите на изображение для увеличения
Название: IMG_9864_resize.jpg
Просмотров: 1475
Размер:	94.3 Кб
ID:	20286   Нажмите на изображение для увеличения
Название: IMG_9866_resize.jpg
Просмотров: 1162
Размер:	125.6 Кб
ID:	20287   Нажмите на изображение для увеличения
Название: IMG_9867_resize.jpg
Просмотров: 1103
Размер:	74.9 Кб
ID:	20288

Нажмите на изображение для увеличения
Название: IMG_9869_resize.jpg
Просмотров: 1141
Размер:	94.3 Кб
ID:	20289   Нажмите на изображение для увеличения
Название: IMG_9872_resize.jpg
Просмотров: 1101
Размер:	82.9 Кб
ID:	20290   Нажмите на изображение для увеличения
Название: IMG_9874_resize.jpg
Просмотров: 1144
Размер:	140.2 Кб
ID:	20291   Нажмите на изображение для увеличения
Название: IMG_9888_resize.jpg
Просмотров: 1149
Размер:	156.8 Кб
ID:	20292   Нажмите на изображение для увеличения
Название: IMG_9890_resize.jpg
Просмотров: 1110
Размер:	154.2 Кб
ID:	20293


Последний раз редактировалось ZXprSL; 12.07.2011 в 00:19.
ZXprSL вне форума   Ответить с цитированием
Старый 04.02.2011, 17:14   #2
ZXprSL
Старший Пользователь

Аватар для ZXprSL

Регистрация: 18.11.2010
Возраст: 43
Город: Ноябрьск, ЯНАО, 89RUS
Регион: 89
Сообщений: 227
ZXprSL is on a distinguished road
По умолчанию

Продолжение..
Миниатюры
Нажмите на изображение для увеличения
Название: IMG_9891_resize.jpg
Просмотров: 1072
Размер:	163.0 Кб
ID:	20294   Нажмите на изображение для увеличения
Название: IMG_9893_resize.jpg
Просмотров: 1031
Размер:	234.0 Кб
ID:	20296   Нажмите на изображение для увеличения
Название: IMG_9895_resize.jpg
Просмотров: 1061
Размер:	138.3 Кб
ID:	20297   Нажмите на изображение для увеличения
Название: IMG_9897_resize.jpg
Просмотров: 1089
Размер:	162.4 Кб
ID:	20298   Нажмите на изображение для увеличения
Название: IMG_0004.jpg
Просмотров: 1101
Размер:	96.8 Кб
ID:	20299

Нажмите на изображение для увеличения
Название: IMG_0005.jpg
Просмотров: 1085
Размер:	75.5 Кб
ID:	20300   Нажмите на изображение для увеличения
Название: IMG_9900.jpg
Просмотров: 1149
Размер:	63.6 Кб
ID:	20301

Последний раз редактировалось ZXprSL; 04.02.2011 в 18:03.
ZXprSL вне форума   Ответить с цитированием
Старый 04.02.2011, 18:04   #3
ZXprSL
Старший Пользователь

Аватар для ZXprSL

Регистрация: 18.11.2010
Возраст: 43
Город: Ноябрьск, ЯНАО, 89RUS
Регион: 89
Сообщений: 227
ZXprSL is on a distinguished road
По умолчанию

Видосики:

"Расчёт" угла поворота подвижной части относительна статической:
http://www.youtube.com/watch?v=jltg9iT98RI

Текущая стадия реализации:
http://www.youtube.com/watch?v=n3B6XWpsR0Y

Всё пока держится на пазах, клеиться будет всё как будут готовы все детали.





Продолжаю моделирование...

Последний раз редактировалось ZXprSL; 04.02.2011 в 20:06.
ZXprSL вне форума   Ответить с цитированием
Старый 04.02.2011, 20:02   #4
Gorynch
Старший Пользователь

Аватар для Gorynch

Регистрация: 22.04.2009
Возраст: 42
Город: Москва
Регион: 77, 97, 99, 177
Машина: 2005\Nissan\X-Trail
Сообщений: 775
Gorynch has a reputation beyond reputeGorynch has a reputation beyond reputeGorynch has a reputation beyond reputeGorynch has a reputation beyond reputeGorynch has a reputation beyond reputeGorynch has a reputation beyond reputeGorynch has a reputation beyond reputeGorynch has a reputation beyond repute
По умолчанию

Где бы взять столько же терпения?

Очень хорошо получается
Gorynch вне форума   Ответить с цитированием
Старый 04.02.2011, 20:58   #5
ZXprSL
Старший Пользователь

Аватар для ZXprSL

Регистрация: 18.11.2010
Возраст: 43
Город: Ноябрьск, ЯНАО, 89RUS
Регион: 89
Сообщений: 227
ZXprSL is on a distinguished road
По умолчанию

Часа по 2 после работы идёт медленно, но верно
ZXprSL вне форума   Ответить с цитированием
Старый 07.02.2011, 12:55   #6
Hmelik
Старший Пользователь

Регистрация: 15.09.2008
Возраст: 44
Регион: Израиль
Машина: Volvo 945
Сообщений: 264
Hmelik has a spectacular aura aboutHmelik has a spectacular aura about
По умолчанию

Я порожён) моё дело живёт, но я намного ленивие я всё сделал на компе включая проверки углов и на станочке обработал, а тут снимаю шляпу молодец.
Hmelik вне форума   Ответить с цитированием
Старый 07.02.2011, 13:00   #7
metan
Старший Пользователь

Регистрация: 01.09.2010
Возраст: 47
Регион: 46
Машина: WV T5, Audi-100
Сообщений: 111
metan is on a distinguished road
По умолчанию

Там на фотках велосипед промелькнул, он тоже будет как то задействован в проекте?
metan вне форума   Ответить с цитированием
Старый 07.02.2011, 13:16   #8
ZXprSL
Старший Пользователь

Аватар для ZXprSL

Регистрация: 18.11.2010
Возраст: 43
Город: Ноябрьск, ЯНАО, 89RUS
Регион: 89
Сообщений: 227
ZXprSL is on a distinguished road
По умолчанию

Цитата:
Сообщение от Hmelik Посмотреть сообщение
Я порожён) моё дело живёт, но я намного ленивие я всё сделал на компе включая проверки углов и на станочке обработал, а тут снимаю шляпу молодец.
Была бы у меня возможность на компе сделать, сделал бы, ето технологичнее


У меня ещё открыт вопрос, как осуществлялось у тебя управление мотором? и как он понимал, что достигнут максимальный предел открытого положения подвижной части и закрытого положения?

Я хочу использовать схему, использующуюся для управления асинхронными двигателями с реверсом, используя малоточные реле, а пределы научить щупать или герконом или оптопарой или что-то типа кнопкой.
ZXprSL вне форума   Ответить с цитированием
Старый 07.02.2011, 13:18   #9
ZXprSL
Старший Пользователь

Аватар для ZXprSL

Регистрация: 18.11.2010
Возраст: 43
Город: Ноябрьск, ЯНАО, 89RUS
Регион: 89
Сообщений: 227
ZXprSL is on a distinguished road
По умолчанию

Цитата:
Сообщение от metan Посмотреть сообщение
Там на фотках велосипед промелькнул, он тоже будет как то задействован в проекте?
Велосипед просто там стоит ждёт лета, чтоб продолжить тренировки

А в проекте он будет косвенно участвовать, буду возить его к местам покатушек в машине
ZXprSL вне форума   Ответить с цитированием
Старый 07.02.2011, 13:19   #10
vovan028
Старший Пользователь

Регистрация: 12.01.2010
Возраст: 51
Регион: ***эстония***
Машина: Renault Trafic
Сообщений: 115
vovan028 is on a distinguished road
По умолчанию

Цитата:
Сообщение от Hmelik Посмотреть сообщение
Я порожён) моё дело живёт, но я намного ленивие я всё сделал на компе включая проверки углов и на станочке обработал, а тут снимаю шляпу молодец.
раньше и мультфильмы так снимали (без компьютеров)
отличное начало!
