По умолчанию Nissan X-Trail T31

В связи с продажей машины с компьютером и покупкой новой, начинаю собирать новый проект.
Поэтому старый проект (http://www.pccar.ru/showthread.php?t=3971) можно считать закрытым.
Пока только планы, без фоток...
1. Системная плата уже давно ожидает внедрения (ASUS AT5NM10T-I) - планировал заменить еще на старой машине, но перед продажей решил, что не стоит курочить, тем более - требовался новый корпус.
2. БП - М4 - покупался на "ибее" из Штатов. Взял с запасом мощности - мало ли в будущем понадобится. До этого стоял М3 - вполне хватало, впрочем. Но от этого точно будет питаться юсб-хаб.
3. Связь: куплена миниплата вай-фай в слот e-pci. Высотой она около 60мм, есс-но без стальной задней планки. Плата будет работать в паре с гсм-роутером E5832S, который тоже давно куплен и обкатан с планшеткой.
4. Память: планка 2Г DDR3 SODIMM и ноутбучный жесткий диск САТА. На старом проекте был ССД диск, потом обновлю и этот на такой же интел.
5. Корпус: сначала сделал из алюминиевых уголков и обшил такими же листами. Получился вроде ничего, но т.к. сначала я планировал разместить его под сидушкаой пассажира, а после покупки машины выяснилось, что места там не очень хватает, то решил изменить концепцию. Поэтому раздербанил 2-дин корпус от полученной китайской балалайки с экраном .
Плата mini встает туда по ширине нормально, а сзади выступает на 2 см, что должно хватить, если развернуть самый большой разъем - ВГА под 90град вверх. Придется спаять переходничок такой - что труда не составит. ЖД отлично встает в "подвал" корпуса - отделяемая нижняя часть, в которой раньше был механизм открывания передней панели с экраном для доступа к двд-приводу. М4 - привинчен к верхней, съемной, крышке и коротким кабелем соединен с платой. Несмотря на пассивное охлаждение и большой радиатор на материнке, опыт склоняет к необходимости установки вентилятора, поэтому я привинтил 60мм вентилятор прямо к радиатору винтами М3. Думаю, что не помешает и второй - в задней части, перпендикулярно первому - на вдув воздуха внутрь - к первому вентилятору.
6. Ну и самое главное - то, что первым делом бросается в глаза и всегда на виду - рамка с экраном. Всегда снимал шляпу перед теми, кто не страшился курочить свои торпедо и рамки и на выходе получали отличные изделия. Но сам я не берусь за эту, саму важную и сложную, на мой взгляд, работу. Поэтому было решено купить такую же рамку, но от модели с нави. При этом остается старая медийная система - весьма неплохая, с сд-чейнджеров и бт-телефонией, "уходят" два 1-дин "бардачка". Сама "магнитола" смещается вниз, а в верхней части устанавливается новый 2-дин компьютер с экраном. Звук с компа будет идти на АУКС магнитолы и это даст возможность "отработать" блокировку звука при телефонном звонке. Матрицы пока нет. Вернее есть 7", но хочу матрицу с LVDS, т.к. плата позволяет такое подключение и не нужен будет переходник ВГА. На первом фото - что будет с рамкой, на фото 2 -текущее состояние рамки с медиа
7. Софт - уже старый проверенный: iCar DS и СтиГид - придется покупать заново. Предыдущие лицензии отдал вместе с машиной.
Миниатюры
Нажмите на изображение для увеличения
Название: t31_frm2.jpg
Просмотров: 1058
Размер:	61.1 Кб
ID:	27282
Изображения

__________________
Форд Куга, 2016.
Андроид ГУ.
Проект2:http://www.pccar.ru/showthread.php?t=17597

Последний раз редактировалось MiD_E34; 05.07.2012 в 13:56.
MiD_E34 вне форума   Ответить с цитированием
Старый 04.07.2012, 12:11   #2
MiD_E34
Бывалый писикарщик

Аватар для MiD_E34

Регистрация: 06.09.2007
Город: Питер, Раша
Регион: 78, 98
Машина: 2010 Ниссан и не Какан x-trail
Сообщений: 3,088
MiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to behold
По умолчанию

Адаптер wi-f (железку. есс-но, снял)i:
pci-e wifi адаптер Asus PCE-N10 и роутер от Мегафона
Миниатюры
Нажмите на изображение для увеличения
Название: Asuswifi.jpg
Просмотров: 13539
Размер:	21.9 Кб
ID:	27284
Изображения

__________________
Форд Куга, 2016.
Андроид ГУ.
Проект2:http://www.pccar.ru/showthread.php?t=17597
MiD_E34 вне форума   Ответить с цитированием
Старый 04.07.2012, 12:18   #3
MiD_E34
Бывалый писикарщик

Аватар для MiD_E34

Регистрация: 06.09.2007
Город: Питер, Раша
Регион: 78, 98
Машина: 2010 Ниссан и не Какан x-trail
Сообщений: 3,088
MiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to behold
По умолчанию

Плата и память:
Миниатюры
Нажмите на изображение для увеличения
Название: SO-DIMM DDR3.jpg
Просмотров: 13475
Размер:	21.0 Кб
ID:	27285   Нажмите на изображение для увеличения
Название: asus at5nm10t.jpg
Просмотров: 13554
Размер:	38.4 Кб
ID:	27286
__________________
Форд Куга, 2016.
Андроид ГУ.
Проект2:http://www.pccar.ru/showthread.php?t=17597
MiD_E34 вне форума   Ответить с цитированием
Старый 04.07.2012, 21:41   #4
Sol_S
Старший Пользователь

Регистрация: 11.12.2008
Возраст: 38
Город: Алматы
Регион: Казахстан
Машина: 96\Toyota\Ipsum
Сообщений: 188
Sol_S is on a distinguished road
По умолчанию

Приветствую. Наконец-то купил машину. Поздравляю!
Мамка клевая. 7-ми дюймового моника хватает? Можно фотки корпуса для Писюка из уголовков. Сижу и думаю, взять какой нить кейс и распилить его, так как делать буду первый раз, снова лажа получится. А этот вариант составной очень интересен.

Желаю удачи в строительстве.
Sol_S вне форума   Ответить с цитированием
Старый 05.07.2012, 10:11   #5
MiD_E34
Бывалый писикарщик

Аватар для MiD_E34

Регистрация: 06.09.2007
Город: Питер, Раша
Регион: 78, 98
Машина: 2010 Ниссан и не Какан x-trail
Сообщений: 3,088
MiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to behold
По умолчанию

Ок, вечером корпус сфоткаю.
__________________
Форд Куга, 2016.
Андроид ГУ.
Проект2:http://www.pccar.ru/showthread.php?t=17597
MiD_E34 вне форума   Ответить с цитированием
Старый 05.07.2012, 11:11   #6
MiD_E34
Бывалый писикарщик

Аватар для MiD_E34

Регистрация: 06.09.2007
Город: Питер, Раша
Регион: 78, 98
Машина: 2010 Ниссан и не Какан x-trail
Сообщений: 3,088
MiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to behold
По умолчанию

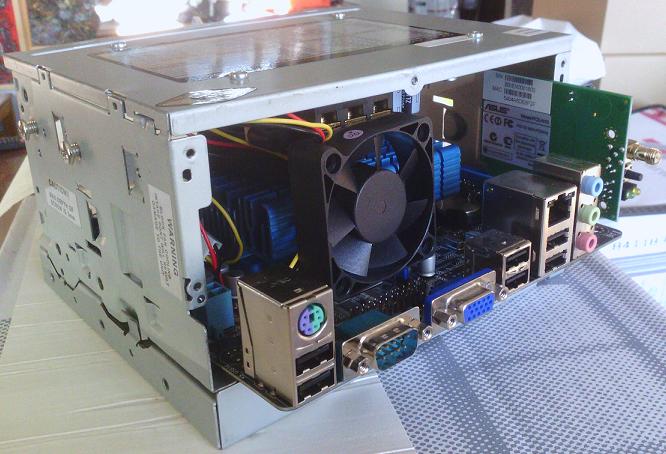

Компоновка всего в корпусе 2 дин:
Миниатюры
Нажмите на изображение для увеличения
Название: t31-case1.jpg
Просмотров: 726
Размер:	71.2 Кб
ID:	27288   Нажмите на изображение для увеличения
Название: t31-case2.jpg
Просмотров: 685
Размер:	76.4 Кб
ID:	27289   Нажмите на изображение для увеличения
Название: t31-case3.jpg
Просмотров: 834
Размер:	100.3 Кб
ID:	27290
__________________
Форд Куга, 2016.
Андроид ГУ.
Проект2:http://www.pccar.ru/showthread.php?t=17597
MiD_E34 вне форума   Ответить с цитированием
Старый 05.07.2012, 11:16   #7
MiD_E34
Бывалый писикарщик

Аватар для MiD_E34

Регистрация: 06.09.2007
Город: Питер, Раша
Регион: 78, 98
Машина: 2010 Ниссан и не Какан x-trail
Сообщений: 3,088
MiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to behold
По умолчанию

На верхнем фото справа видна карта вай-фай без антенны.
Сегодня примерил корпус с платой в нишу. Вроде помещается, но впритык... и есть сомнения, что два толстых жгута под торпедо не будут мешать. Дальнейшую примерку стоит произволить уже с рамкой и экраном, которых пока нет. Еще вариант - штатную голову сместить вверх, а комп - вниз. Там места больше, но может нехватить длины кабелей под голову, но их, конечно, можно нарастить.
__________________
Форд Куга, 2016.
Андроид ГУ.
Проект2:http://www.pccar.ru/showthread.php?t=17597
MiD_E34 вне форума   Ответить с цитированием
Старый 06.07.2012, 12:56   #8
MiD_E34
Бывалый писикарщик

Аватар для MiD_E34

Регистрация: 06.09.2007
Город: Питер, Раша
Регион: 78, 98
Машина: 2010 Ниссан и не Какан x-trail
Сообщений: 3,088
MiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to beholdMiD_E34 is a splendid one to behold
По умолчанию

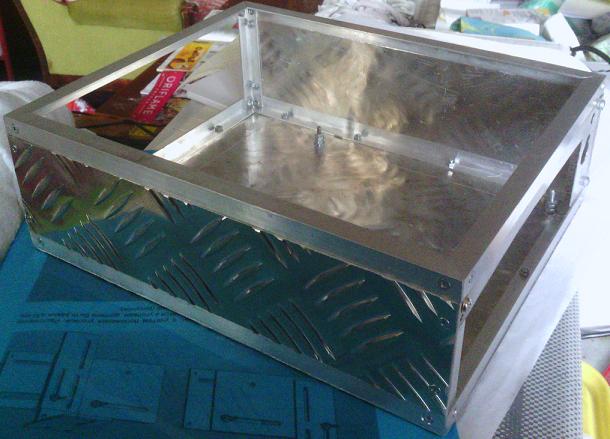

вот первоначальный вариант корпуса. Может еще вернусь к нему
Миниатюры
Нажмите на изображение для увеличения
Название: case11.jpg
Просмотров: 541
Размер:	57.4 Кб
ID:	27301
__________________
Форд Куга, 2016.
Андроид ГУ.
Проект2:http://www.pccar.ru/showthread.php?t=17597
MiD_E34 вне форума   Ответить с цитированием
Старый 06.07.2012, 20:52   #9
prts
Старший Пользователь

Регистрация: 26.03.2011
Город: СПб
Регион: 78, 98
Машина: Nissan X-Trail (T31)
Сообщений: 562
prts will become famous soon enough
По умолчанию

Встроил CarPC тоже в Т-31.
Системник расположил за бардачком пассажира, в нем пришлось убрать отсек для навигации. Зато появившееся отверстие использовал, чтобы закрепить хаб и внешний диск.
Использовал такую же рамку для монитора, правда пришлось переделывать крепление головного устройства и монитора (имеющееся крепление не позволяет опустить головное устройство чтобы оно входило в рамку, да и монитор крепить не к чему).
GPS разместил впереди на торпеде, там где находится датчик освещенности.
prts вне форума   Ответить с цитированием
Старый 08.07.2012, 14:23   #10
Diagnose
Старший Пользователь

Аватар для Diagnose

Регистрация: 05.12.2008
Возраст: 46
Город: Волгоград
Регион: 34
Машина: 2003\Toyota\Allion
Сообщений: 448
Diagnose is a jewel in the roughDiagnose is a jewel in the roughDiagnose is a jewel in the rough
По умолчанию

Поздравляю с приобретением нового железного друга для воплощения новых идей! Думаю, новый комп встанет лучше предыдущего. Жаль я далеко, а то с рамкой помог бы.
__________________
