По умолчанию Impreza 2. Lite Version: Android Inside

Пока моя Импреза (http://www.pccar.ru/showthread.php?t=14843) простаивает у сварщика, решил в Импрезу супружницы поставить какой-никакой звук :-)
Ну а какой писикарщик пойдет стандартным путем?
Можно пойти в магазин, купить мп3-магнитолу и поставить.
Скукота смертная.
Вот собрать - это по-нашему!

Решил установку разбить на несколько этапов. Потому как 2 машины одновременно собирать нелегко :-)
Этап 1:
* сборка бюджетной(!) мп3-магнитолы
* установка головы
* прокладывание питания
* установка усилителя на фронт
Этап 2:
* сборка усилителя на саб
* сборка саба
* установка саба
Этап 3:
* замена мп3-головы на андроид-магнитолу. Причем не обычной квадратной 2х-диновой, а адаптировать что-то красивого от другого авто с выносными ручками управления. Нравится в Huyndai Avante, но наверное не влезет.

Ну чем не писи-кар? Писикар. Облегченная версия.
__________________
Subaru Impreza GF H6 BMW Style PROJECT : - постройка.
Было: 2литра / PIII-650/SSD32GB/9.5"/SB X-FI/GPS/3G/OBD2/...
Строю: 3литра / I5-MOBILE/500/12"/SB X-FI/GPS/3G/OBD2/...
pccar
Drive2
-----
Impreza Lite: Allwinner A13 (DNS E76) - Cortex A8 1GHz
http://www.pccar.ru/showthread.php?t=18574

Последний раз редактировалось CyberSubaru; 11.09.2014 в 19:18.
CyberSubaru вне форума   Ответить с цитированием
Старый 02.02.2013, 15:50   #2
CyberSubaru
Гуру

Аватар для CyberSubaru

Регистрация: 20.01.2010
Возраст: 42
Город: Владивосток
Регион: 25
Машина: Subaru Impreza GF/GG
Сообщений: 1,064
CyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura about
По умолчанию

Этап первый.

Сборка БЮДЖЕТНОЙ (подчеркиваю - БЮДЖЕТНОЙ!!) магнитолы.

Было взято:
* мп3-фм-модулятор - 300руб
* магнитола Carrozzeria DEH-P-505 с дополнительным блоком кассета + DSP-процессор KDS-505 - 0руб
* корпус от штатной магнитолы Toyota - 0руб
* кусочки корпуса от системника :-) - 0руб
* прочая мелочевка в пределах 50руб (проценты от листа стеклотестолита, хлорного железа, маркера не знаю как считать :-)
Миниатюры
Нажмите на изображение для увеличения
Название: 001.JPG
Просмотров: 959
Размер:	68.0 Кб
ID:	29617
__________________
Subaru Impreza GF H6 BMW Style PROJECT : - постройка.
Было: 2литра / PIII-650/SSD32GB/9.5"/SB X-FI/GPS/3G/OBD2/...
Строю: 3литра / I5-MOBILE/500/12"/SB X-FI/GPS/3G/OBD2/...
pccar
Drive2
-----
Impreza Lite: Allwinner A13 (DNS E76) - Cortex A8 1GHz
http://www.pccar.ru/showthread.php?t=18574
CyberSubaru вне форума   Ответить с цитированием
Старый 02.02.2013, 15:52   #3
CyberSubaru
Гуру

Аватар для CyberSubaru

Регистрация: 20.01.2010
Возраст: 42
Город: Владивосток
Регион: 25
Машина: Subaru Impreza GF/GG
Сообщений: 1,064
CyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura about
По умолчанию

На фото с набором магнитол затесался усилок от Toyota Harrier, но он точно в машину ставиться не будет, разочаровал меня JBL - сборка на двух TDA8563Q....
__________________
Subaru Impreza GF H6 BMW Style PROJECT : - постройка.
Было: 2литра / PIII-650/SSD32GB/9.5"/SB X-FI/GPS/3G/OBD2/...
Строю: 3литра / I5-MOBILE/500/12"/SB X-FI/GPS/3G/OBD2/...
pccar
Drive2
-----
Impreza Lite: Allwinner A13 (DNS E76) - Cortex A8 1GHz
http://www.pccar.ru/showthread.php?t=18574
CyberSubaru вне форума   Ответить с цитированием
Старый 02.02.2013, 15:54   #4
CyberSubaru
Гуру

Аватар для CyberSubaru

Регистрация: 20.01.2010
Возраст: 42
Город: Владивосток
Регион: 25
Машина: Subaru Impreza GF/GG
Сообщений: 1,064
CyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura about
По умолчанию

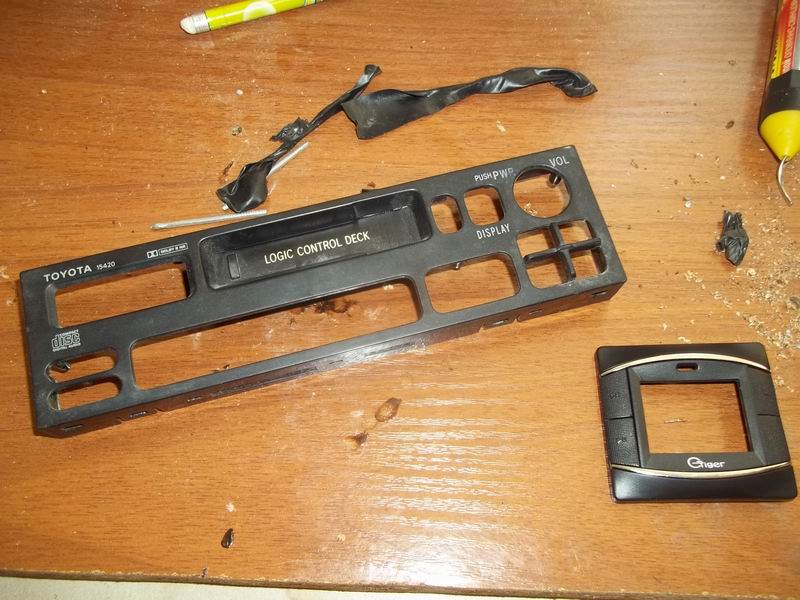

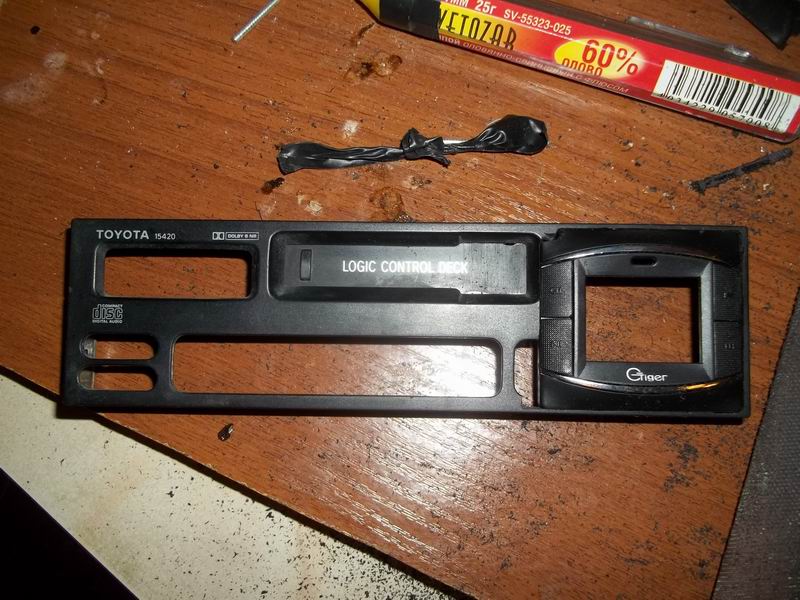

Сначала определяемся с пользовательским интерфейсом будущей мп3-магнитолы.
Миниатюры
Нажмите на изображение для увеличения
Название: 002.JPG
Просмотров: 791
Размер:	116.9 Кб
ID:	29618   Нажмите на изображение для увеличения
Название: 003.JPG
Просмотров: 824
Размер:	128.5 Кб
ID:	29619
__________________
Subaru Impreza GF H6 BMW Style PROJECT : - постройка.
Было: 2литра / PIII-650/SSD32GB/9.5"/SB X-FI/GPS/3G/OBD2/...
Строю: 3литра / I5-MOBILE/500/12"/SB X-FI/GPS/3G/OBD2/...
pccar
Drive2
-----
Impreza Lite: Allwinner A13 (DNS E76) - Cortex A8 1GHz
http://www.pccar.ru/showthread.php?t=18574
CyberSubaru вне форума   Ответить с цитированием
Старый 02.02.2013, 15:58   #5
CyberSubaru
Гуру

Аватар для CyberSubaru

Регистрация: 20.01.2010
Возраст: 42
Город: Владивосток
Регион: 25
Машина: Subaru Impreza GF/GG
Сообщений: 1,064
CyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura about
По умолчанию

Поскольку с мордочкой магнитолы все ясно - откладываем ее на самый конец сборки.
Теперь нужно разобраться с мп3-модулятором - найти у него линейный выход.
Процессор - произведение фирмы тайваньской фирмы Action Semiconductor - ATJ2000N. Прикольная штука. Является и декодером и микроконтроллером одновременно. Но беда - даташит на него найти нереально. Но у нас есть паяльник и руки. Посему лайн-ин был найден, исправлена чуть-чуть схемотехника, портящая АЧХ выходного сигнала. Т.е. в эфир данный модулятор выдавал испорченный сигнал.
Миниатюры
Нажмите на изображение для увеличения
Название: 004.JPG
Просмотров: 893
Размер:	99.6 Кб
ID:	29620
__________________
Subaru Impreza GF H6 BMW Style PROJECT : - постройка.
Было: 2литра / PIII-650/SSD32GB/9.5"/SB X-FI/GPS/3G/OBD2/...
Строю: 3литра / I5-MOBILE/500/12"/SB X-FI/GPS/3G/OBD2/...
pccar
Drive2
-----
Impreza Lite: Allwinner A13 (DNS E76) - Cortex A8 1GHz
http://www.pccar.ru/showthread.php?t=18574
CyberSubaru вне форума   Ответить с цитированием
Старый 02.02.2013, 16:01   #6
CyberSubaru
Гуру

Аватар для CyberSubaru

Регистрация: 20.01.2010
Возраст: 42
Город: Владивосток
Регион: 25
Машина: Subaru Impreza GF/GG
Сообщений: 1,064
CyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura about
По умолчанию

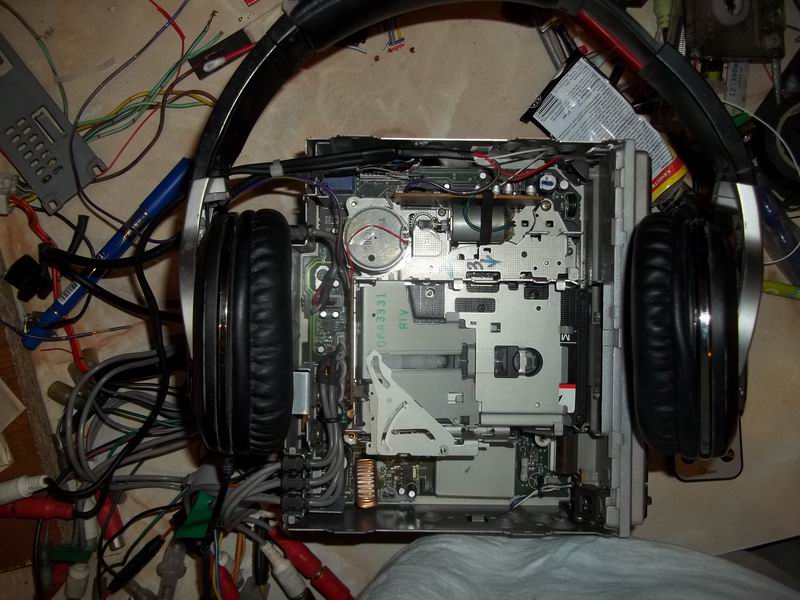

Далее - доработка Карозерьки.
Имеем дсп-блок с кассетником. Кассетник в наш век не нужен.
Но хочется включать мп3 штатной кнопкой SRC.
Посему находим предусь (сонивское долби), находим драйвер ЛПМ.
Делаем лайн-ин вместо долби, делаем Remote от моторчика ЛПМ.
Напруга на моторчике постоянно 10,5В, управление ЛПМ - механическое.
Миниатюры
Нажмите на изображение для увеличения
Название: 005.JPG
Просмотров: 780
Размер:	116.4 Кб
ID:	29621
__________________
Subaru Impreza GF H6 BMW Style PROJECT : - постройка.
Было: 2литра / PIII-650/SSD32GB/9.5"/SB X-FI/GPS/3G/OBD2/...
Строю: 3литра / I5-MOBILE/500/12"/SB X-FI/GPS/3G/OBD2/...
pccar
Drive2
-----
Impreza Lite: Allwinner A13 (DNS E76) - Cortex A8 1GHz
http://www.pccar.ru/showthread.php?t=18574
CyberSubaru вне форума   Ответить с цитированием
Старый 02.02.2013, 16:05   #7
CyberSubaru
Гуру

Аватар для CyberSubaru

Регистрация: 20.01.2010
Возраст: 42
Город: Владивосток
Регион: 25
Машина: Subaru Impreza GF/GG
Сообщений: 1,064
CyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura about
По умолчанию

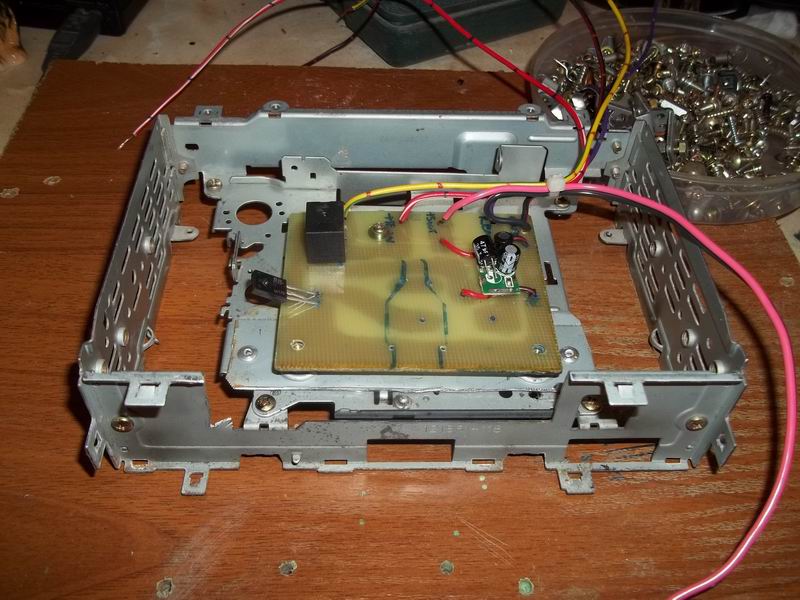

Теперь дело дошло до самой мп3-магнитолы. У нас есть корпус тойотовской магнитолы. Собираем плату управления питанием мп3-плеера.
Дабы не спалить драйвер ЛПМа релюхой - делаем транзисторный ключ, реле через АЦЦ.
Плату крепим стойками материнки из системника на приклепанные кусочки системника :-))))))))
Миниатюры
Нажмите на изображение для увеличения
Название: 006.JPG
Просмотров: 813
Размер:	111.9 Кб
ID:	29622   Нажмите на изображение для увеличения
Название: 007.JPG
Просмотров: 865
Размер:	118.1 Кб
ID:	29623
__________________
Subaru Impreza GF H6 BMW Style PROJECT : - постройка.
Было: 2литра / PIII-650/SSD32GB/9.5"/SB X-FI/GPS/3G/OBD2/...
Строю: 3литра / I5-MOBILE/500/12"/SB X-FI/GPS/3G/OBD2/...
pccar
Drive2
-----
Impreza Lite: Allwinner A13 (DNS E76) - Cortex A8 1GHz
http://www.pccar.ru/showthread.php?t=18574
CyberSubaru вне форума   Ответить с цитированием
Старый 02.02.2013, 16:07   #8
CyberSubaru
Гуру

Аватар для CyberSubaru

Регистрация: 20.01.2010
Возраст: 42
Город: Владивосток
Регион: 25
Машина: Subaru Impreza GF/GG
Сообщений: 1,064
CyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura about
По умолчанию

Все соединяем. Включаем.
УРА - работает, все включается по кнопке SRC.
Миниатюры
Нажмите на изображение для увеличения
Название: 008.JPG
Просмотров: 817
Размер:	97.5 Кб
ID:	29624
__________________
Subaru Impreza GF H6 BMW Style PROJECT : - постройка.
Было: 2литра / PIII-650/SSD32GB/9.5"/SB X-FI/GPS/3G/OBD2/...
Строю: 3литра / I5-MOBILE/500/12"/SB X-FI/GPS/3G/OBD2/...
pccar
Drive2
-----
Impreza Lite: Allwinner A13 (DNS E76) - Cortex A8 1GHz
http://www.pccar.ru/showthread.php?t=18574
CyberSubaru вне форума   Ответить с цитированием
Старый 02.02.2013, 16:09   #9
CyberSubaru
Гуру

Аватар для CyberSubaru

Регистрация: 20.01.2010
Возраст: 42
Город: Владивосток
Регион: 25
Машина: Subaru Impreza GF/GG
Сообщений: 1,064
CyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura about
По умолчанию

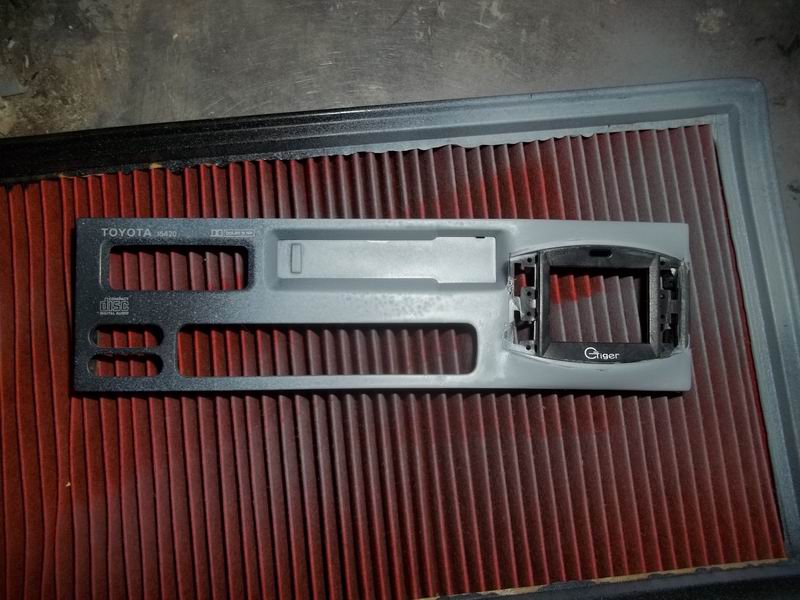

Теперь занимаемся мордочкой магнитолы.
Фронтальная панель от мп3шника была впаяна и вклеена. Швы частично пропаяны. Затерто наждачкой, замазано кузовной акриловой шпаклей, загрунтовано.
По финишу покрашено матовой черной краской.....и....лаком :-)))) Получилось оригинально - и блестит и не глянец.
Миниатюры
Нажмите на изображение для увеличения
Название: 009.JPG
Просмотров: 815
Размер:	129.4 Кб
ID:	29625   Нажмите на изображение для увеличения
Название: 010.JPG
Просмотров: 811
Размер:	104.7 Кб
ID:	29626   Нажмите на изображение для увеличения
Название: 011.JPG
Просмотров: 783
Размер:	138.0 Кб
ID:	29627
__________________
Subaru Impreza GF H6 BMW Style PROJECT : - постройка.
Было: 2литра / PIII-650/SSD32GB/9.5"/SB X-FI/GPS/3G/OBD2/...
Строю: 3литра / I5-MOBILE/500/12"/SB X-FI/GPS/3G/OBD2/...
pccar
Drive2
-----
Impreza Lite: Allwinner A13 (DNS E76) - Cortex A8 1GHz
http://www.pccar.ru/showthread.php?t=18574
CyberSubaru вне форума   Ответить с цитированием
Старый 02.02.2013, 16:11   #10
CyberSubaru
Гуру

Аватар для CyberSubaru

Регистрация: 20.01.2010
Возраст: 42
Город: Владивосток
Регион: 25
Машина: Subaru Impreza GF/GG
Сообщений: 1,064
CyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura aboutCyberSubaru has a spectacular aura about
По умолчанию

По итогу получилось это. Собрано буквально пару часов назад.
Штатные кнопки и штатный экран на магнитоле только для того, чтоб закрывать дыры :-)
Функциональности никакой нет. Благо у мп3шника кроме 4х кнопок есть пульт ДУ.

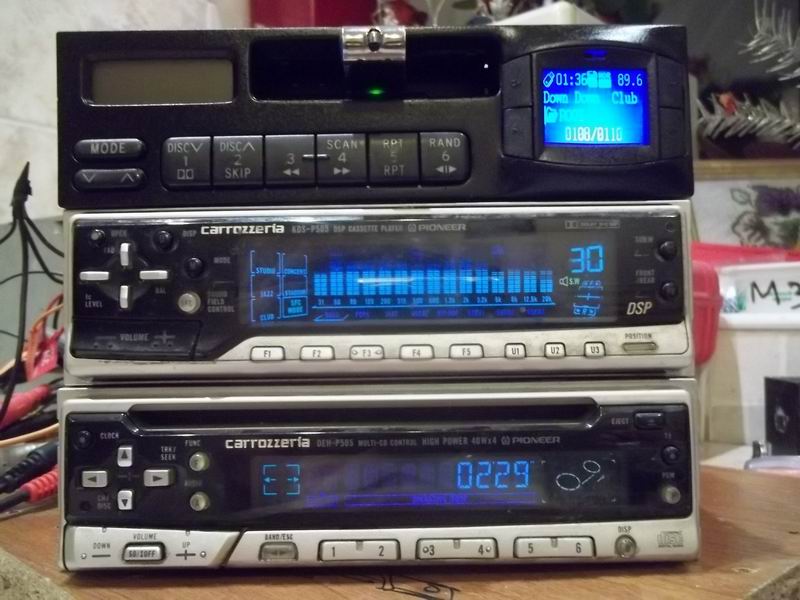

Миниатюры
Нажмите на изображение для увеличения
Название: 012.JPG
Просмотров: 829
Размер:	95.3 Кб
ID:	29628   Нажмите на изображение для увеличения
Название: 013.JPG
Просмотров: 913
Размер:	102.2 Кб
ID:	29629   Нажмите на изображение для увеличения
Название: 014.JPG
Просмотров: 813
Размер:	126.9 Кб
ID:	29630
__________________
Subaru Impreza GF H6 BMW Style PROJECT : - постройка.
Было: 2литра / PIII-650/SSD32GB/9.5"/SB X-FI/GPS/3G/OBD2/...
Строю: 3литра / I5-MOBILE/500/12"/SB X-FI/GPS/3G/OBD2/...
pccar
Drive2
-----
Impreza Lite: Allwinner A13 (DNS E76) - Cortex A8 1GHz
http://www.pccar.ru/showthread.php?t=18574
CyberSubaru вне форума   Ответить с цитированием
