По умолчанию Nissan Almera N16 + Nexus 7

Демонтировал с машины предыдущий проект:
http://www.pccar.ru/showthread.php?t=7686
Причины:
1. Надоели периодические сбои.
2. Захотелось получше монитор.
3. Задолбало огромное количество дополнительных проводов по всей машине.

Вчера выдергивал старые провода, просто порадовался! Полтора килограмма проводов долой из машины!

Достаточно долго выбирал будущий Андроид-девайс.

Выбирал между:
1. Hyundai A7HD
2. Google Nexus 7 Wi-fi.
Еще рассматривалось несколько вариантов, но нет смысла их упоминать.

Остановился на Nexus 7, о чем пока не жалею.

Данный проект далеко не завершен. Здесь будут пока наброски того, что делается.

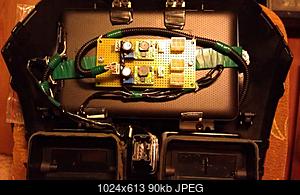

Крепление планшета выполнено путем его прижима к панели с помощью выгнутых вручную металлических пластин.
Частично использовал существующие в панели саморезы, частично приклеил дихлорэтаном новые площадки под доп. крепления.
Получилось довольно надежно.
Нажмите на изображение для увеличения
Название: крепление планшета и питания.jpg
Просмотров: 7306
Размер:	89.8 Кб
ID:	31172

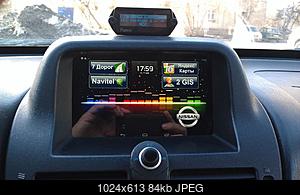

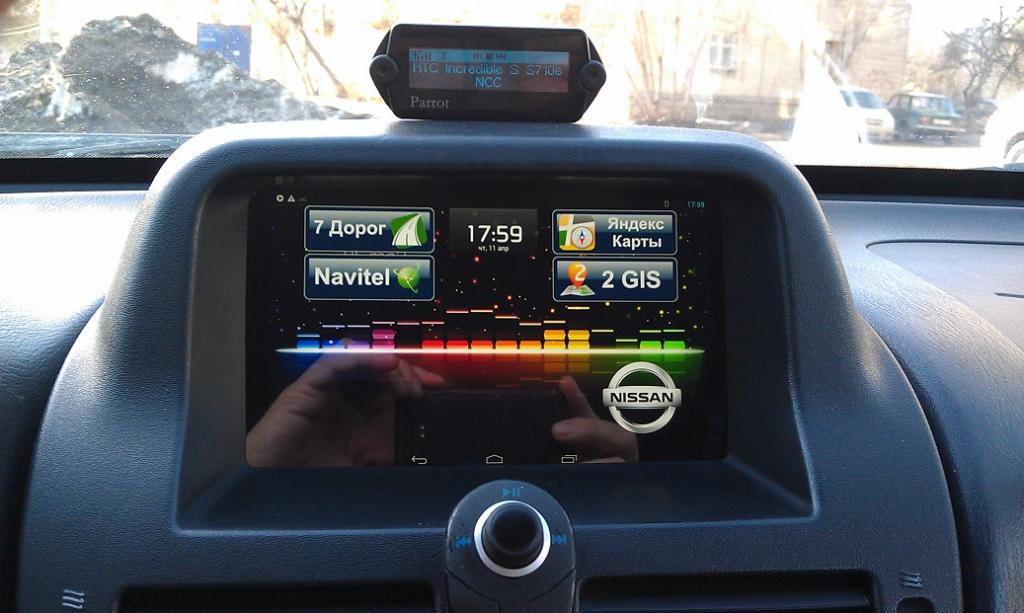

Так выглядит вчистовую из машины:
Нажмите на изображение для увеличения
Название: панель.jpg
Просмотров: 12054
Размер:	83.6 Кб
ID:	30892

Последний раз редактировалось Alex-NN; 07.05.2013 в 12:12.
Alex-NN вне форума   Ответить с цитированием
Старый 19.02.2013, 01:34   #2
Alex-NN
Гуру

Аватар для Alex-NN

Регистрация: 11.05.2008
Возраст: 53
Город: Дзержинск
Регион: 52
Машина: Nissan Almera N16
Сообщений: 1,015
Alex-NN has a spectacular aura aboutAlex-NN has a spectacular aura about
По умолчанию Питание

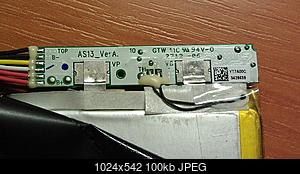

Батарея извлечена из устройства.

Оторвал приваренные клеммы батареи от контроллера.

Нажмите на изображение для увеличения
Название: Контроллер.jpg
Просмотров: 4537
Размер:	100.2 Кб
ID:	29914

На место клемм батареи припаял выход стабилизатора описанного ниже.

Питание пока собрано на модулях "KIS-3R33S" безвозмездно презентованных Rage2, за что ему огромное спасибо!

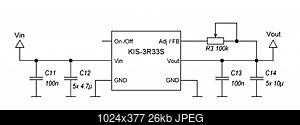

Схема:
Нажмите на изображение для увеличения
Название: схема питания.jpg
Просмотров: 5151
Размер:	26.2 Кб
ID:	29900

Собрал на монтажке пока:
Нажмите на изображение для увеличения
Название: Питание.JPG
Просмотров: 5535
Размер:	50.9 Кб
ID:	29901

Выходные напряжения соответственно:
1. 4,2 В. для подачи на контроллер планшета.
2. 5 В. для питания хаба.

Тестовая эксплуатация показала надежность данной схемы.
Греется приемлемо:
Модуль, питающий планшет совсем холодный,
Модуль питания хаба меняет температуру в зависимости от торчащей в хабе перефирии. Возможно, попозже заменю его на что-нибудь помощнее.

Общее потребление более 300 мА достигается только путем подключения к хабу внешнего USB -диска.
Следовательно опасения разряда АКБ автомобиля считаю сильно преувеличенными.

Автоматику включения-выключения питания пока обдумываю. Может быть, вообще откажусь от каких-то наворотов, а просто поставлю тупо физический выключатель на хаб...

Место установки модуля питания тоже пока обдумывается. Скорее всего закреплю его на "спине" планшета.

Видимо, будет один или два разъема, позволяющие демонтировать планшет вместе с питанием и оставлять на месте выключатели питания.

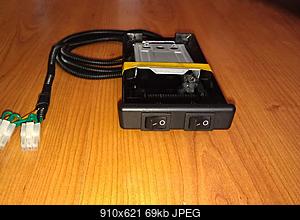

Выключатели установил в пепельнице:
Нажмите на изображение для увеличения
Название: выключатели.JPG
Просмотров: 4160
Размер:	68.5 Кб
ID:	30002
Поскольку по прямому назначению она никогда не использовалась.

Последний раз редактировалось Alex-NN; 24.02.2013 в 14:04.
Alex-NN вне форума   Ответить с цитированием
Старый 19.02.2013, 01:49   #3
Alex-NN
Гуру

Аватар для Alex-NN

Регистрация: 11.05.2008
Возраст: 53
Город: Дзержинск
Регион: 52
Машина: Nissan Almera N16
Сообщений: 1,015
Alex-NN has a spectacular aura aboutAlex-NN has a spectacular aura about
По умолчанию Внешние устройства

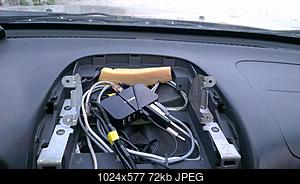

Хаб выбрал Dlink на 7 портов.

Установлен сзади планшета.
Звуковая торчит непосредственно в хабе.

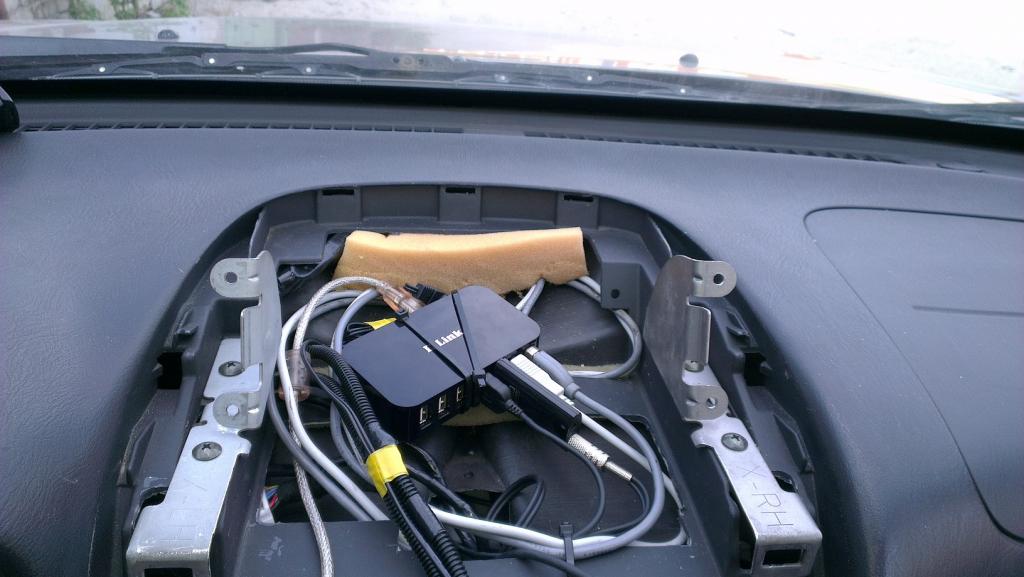

Нажмите на изображение для увеличения
Название: хаб.jpg
Просмотров: 4585
Размер:	71.5 Кб
ID:	31199

USB-удлинители вывел пока а нишу под магнитолой, где раньше был хаб:

Нажмите на изображение для увеличения
Название: от хаба.jpg
Просмотров: 3327
Размер:	91.3 Кб
ID:	31198

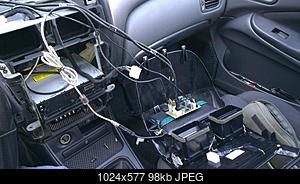

Общая картина разрушений:

Нажмите на изображение для увеличения
Название: в разборе.jpg
Просмотров: 3889
Размер:	98.0 Кб
ID:	31197

Последний раз редактировалось Alex-NN; 10.05.2013 в 21:45.
Alex-NN вне форума   Ответить с цитированием
Старый 19.02.2013, 13:25   #4
Alex-NN
Гуру

Аватар для Alex-NN

Регистрация: 11.05.2008
Возраст: 53
Город: Дзержинск
Регион: 52
Машина: Nissan Almera N16
Сообщений: 1,015
Alex-NN has a spectacular aura aboutAlex-NN has a spectacular aura about
По умолчанию Звук

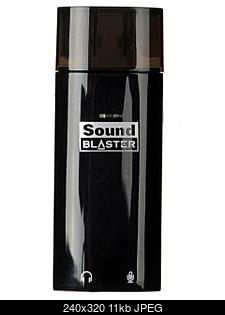

По поводу звука. Пока ничего выдающегося
http://nizhniy-novgorod.dns-shop.ru/...sb-retail.html
"Внешняя звуковая карта Creative "SoundBlaster Play!" USB Retail"
Нажмите на изображение для увеличения
Название: 116996_0.1330488517.jpg
Просмотров: 11534
Размер:	10.6 Кб
ID:	29913
Для моих ушей достаточно.

Организовано так: с выхода звуковухи - шнурком на AUX-вход магнитолы "Pioneer-88". Регулировка уровня звука осуществляется энкодером магнитолы.
Так было и в прошлом проекте. Мне это очень удобно, т.к. громкость могу регулировать с нарульного пульта.
Alex-NN вне форума   Ответить с цитированием
Старый 19.02.2013, 14:19   #5
Alex-NN
Гуру

Аватар для Alex-NN

Регистрация: 11.05.2008
Возраст: 53
Город: Дзержинск
Регион: 52
Машина: Nissan Almera N16
Сообщений: 1,015
Alex-NN has a spectacular aura aboutAlex-NN has a spectacular aura about
По умолчанию Диагностика

По диагностике.

Заказан такой девайс: "Mini elm 327 Bluetooth Supports all OBD2/OBDII Protocols Works On Android Torque OBD2/OBD-II Elm327 V2.1"

Нажмите на изображение для увеличения
Название: OBD II.jpg
Просмотров: 1337
Размер:	72.3 Кб
ID:	29915

http://www.aliexpress.com/snapshot/214235728.html

У Китайцев, видимо, праздники...
Alex-NN вне форума   Ответить с цитированием
Старый 20.02.2013, 13:22   #6
mcf1
Guest

Сообщений: n/a
По умолчанию

Цитата:
Сообщение от Alex-NN Посмотреть сообщение
Так выглядит вчистовую из машины:
на датчик освещенности я так понимаю ты забил

Цитата:
Сообщение от Alex-NN Посмотреть сообщение
Собрал на монтажке пока:
нет ни чего постояннее чем временное)))

как в таком положении ловит GPS? попробуй запустить какую нить софтинку в которой можно посмотреть колличество спутников и заскриншотить.
  Ответить с цитированием
Старый 20.02.2013, 15:10   #7
anton2204
Старший Пользователь

Аватар для anton2204

Регистрация: 29.12.2009
Город: Ульяновск
Регион: 73
Машина: VW Polo Sedan. Fiat Albea погибла смертью храбрых(((
Сообщений: 753
anton2204 is a splendid one to beholdanton2204 is a splendid one to beholdanton2204 is a splendid one to beholdanton2204 is a splendid one to beholdanton2204 is a splendid one to beholdanton2204 is a splendid one to beholdanton2204 is a splendid one to behold
По умолчанию

А мне интересна "крутилка" над "аварийной кнопкой".
__________________
Если хочешь поработать - ляг, поспи и всё пройдёт!
Мой проект - Rover A700GQ в Fiat Albea неожиданно завершен
Второй проект - VW Polo Sedan(была Nexus7 2012 Wi-Fi(Timur) теперь сток 4.4.4+ядро от Daniel, БП на NSD15-12S5 переделан под датчик Холла, HUB D-Link DUB-H7(серый), DAC PCM2706+ES9023(ранее был на PCM2704), контроллер Юры(YAM1966)+кнопки на "морде"+ИК пульт на руль MYSTERY RC-90UN, камера ЗХ на Easier CAP(v.008,АМТ630) и RearViewCamera-1.4-test.apk
anton2204 вне форума   Ответить с цитированием
Старый 20.02.2013, 15:53   #8
Alex-NN
Гуру

Аватар для Alex-NN

Регистрация: 11.05.2008
Возраст: 53
Город: Дзержинск
Регион: 52
Машина: Nissan Almera N16
Сообщений: 1,015
Alex-NN has a spectacular aura aboutAlex-NN has a spectacular aura about
По умолчанию

Цитата:
Сообщение от mcf1 Посмотреть сообщение
на датчик освещенности я так понимаю ты забил
Забил... Потому что панель авто в размер 7" моника. Пилить не хочу.

Цитата:
нет ни чего постояннее чем временное)))
Весна покажет. Сейчас нет времени и прохладно.

Цитата:
как в таком положении ловит GPS? попробуй запустить какую нить софтинку в которой можно посмотреть колличество спутников и заскриншотить.
Попробую на досуге. Со спутниками все хорошо в таком положении. Честно говоря, даже не знаю зачем что-то тестить дополнительно. Сбоев приема GPS никода не было. Даже на смартфоне держалку которого видно ниже воздуховодов слева.

Цитата:
Сообщение от anton2204 Посмотреть сообщение
А мне интересна "крутилка" над "аварийной кнопкой".
Это "управлялка" блютузной громкой связи "Parrot 6100". Девайс - вещь!!! Давно пользую, очень удобно и слышно хорошо и меня и мне. Смартфон сразу подхватывается как только включаешь АСС. Дальше можешь с пульта управлять контактами и связью, можешь с телефона и говорить на внешний микрофон.
В старом проекте, вроде, есть фотки.
Alex-NN вне форума   Ответить с цитированием
Старый 20.02.2013, 16:08   #9
Fedorych
Старший Пользователь

Регистрация: 16.11.2008
Возраст: 39
Город: Москва
Регион: 77, 97, 99, 177
Сообщений: 841
Fedorych is a jewel in the roughFedorych is a jewel in the roughFedorych is a jewel in the rough
По умолчанию

А ты рамку и не пили, выведи сам датчик из нексуса
__________________
Skoda Octavia A5 1,8TSI
Nissan Almera N16 продана
Fedorych вне форума   Ответить с цитированием
Старый 20.02.2013, 16:12   #10
Alex-NN
Гуру

Аватар для Alex-NN

Регистрация: 11.05.2008
Возраст: 53
Город: Дзержинск
Регион: 52
Машина: Nissan Almera N16
Сообщений: 1,015
Alex-NN has a spectacular aura aboutAlex-NN has a spectacular aura about
По умолчанию

Цитата:
Сообщение от Fedorych Посмотреть сообщение
А ты рамку и не пили, выведи сам датчик из нексуса
Ага, и еще микрофон для скайпа. Шутка. Хотя по поводу датчика освещенности надо будет подумать.
