кастомизированная СУПЕР-ЯРКАЯ матрица для КАР-ПС

[Buffer]

Как-то надоели мне эти стандартные матрицы с яркостью 350nit-500nit, которые приходится использовать из-за наличия отсутствия более ярких.
На солнце на таких матрицах просто ничего не видно.

Поиском в сети выяснил, что в основном используют два вида подстветки - "торцевую" и "прямую". Заменив торцевую на прямую можно существенно увеличить яркость матрицы.

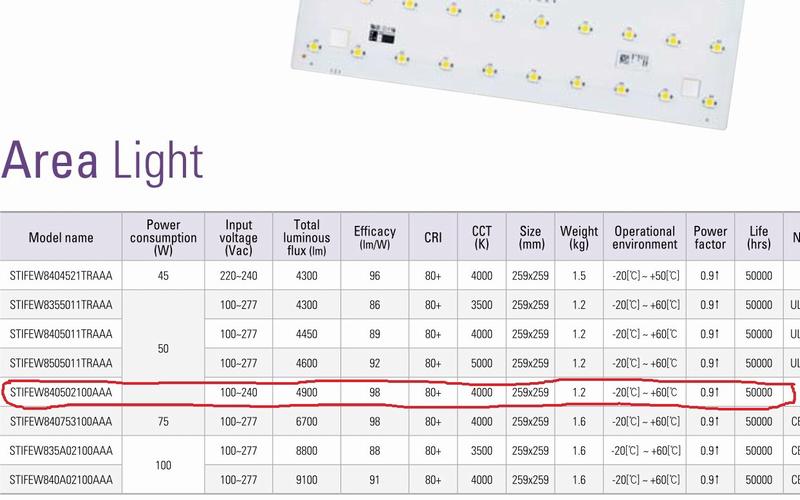

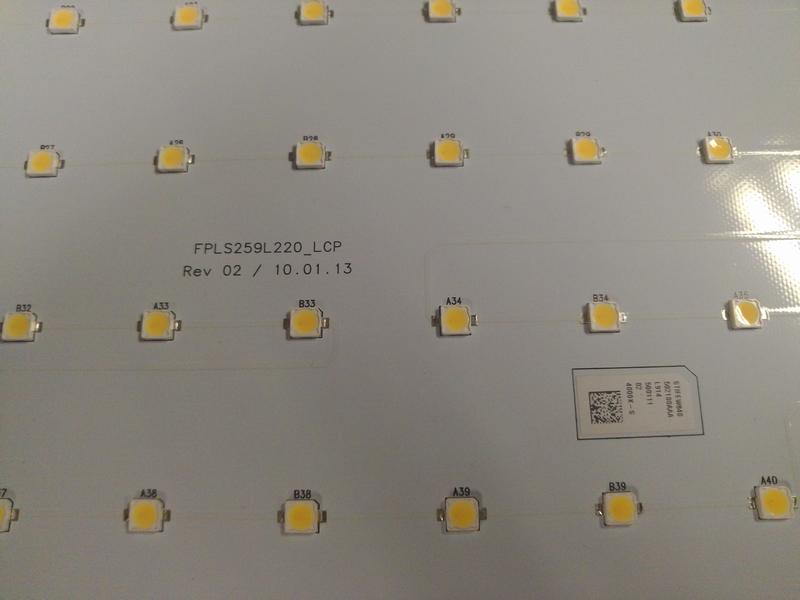

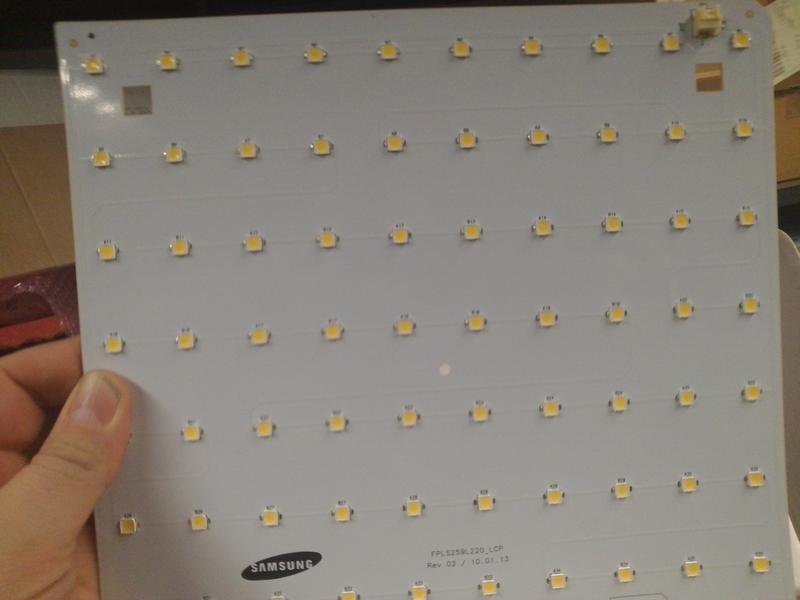

Как раз в руки попали интересные панели от Самсунга. Удалось также найти и мануал к ним. Панель содержит 80 уже распаяннаых LED суммарной яркостью 4900 flux (lum). Цепочка из 16 LED соединяется дорожками и питается от 49в, т.е. на один LED приходится 3.06 вольта. На панели таких цепочек 5 штук (16х5=80). Для питания от 12в нужно будет "нарезать" по 4 LED. Сама панель имеет размеры 26см х 26см. Как раз нашелся и "донор" для опытов - матрица 12.1" Прикинув размеры, обрезал панель от самсунга под матрицу - моя "прямая" супер яркая подсветка будет состоять из 64 LED суммарной яркостью 3920 flux (lum).

[Buffer]

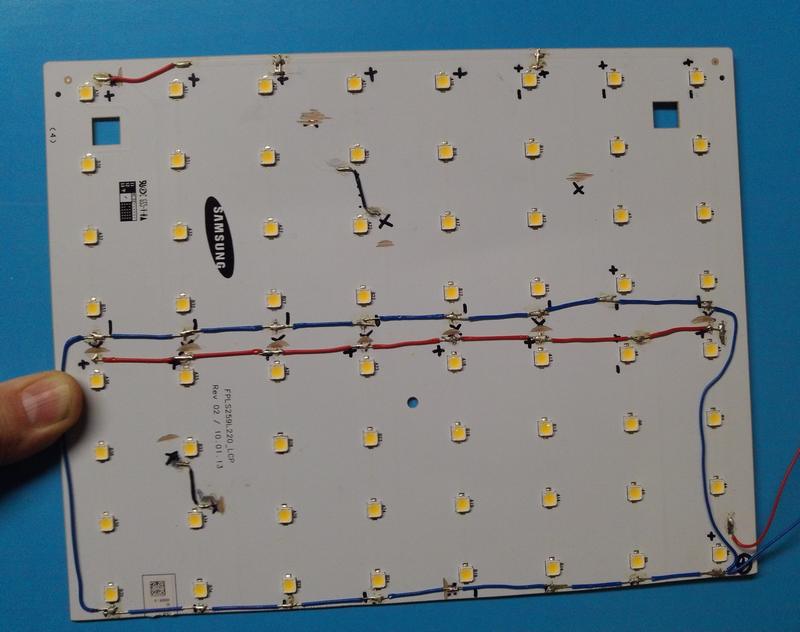

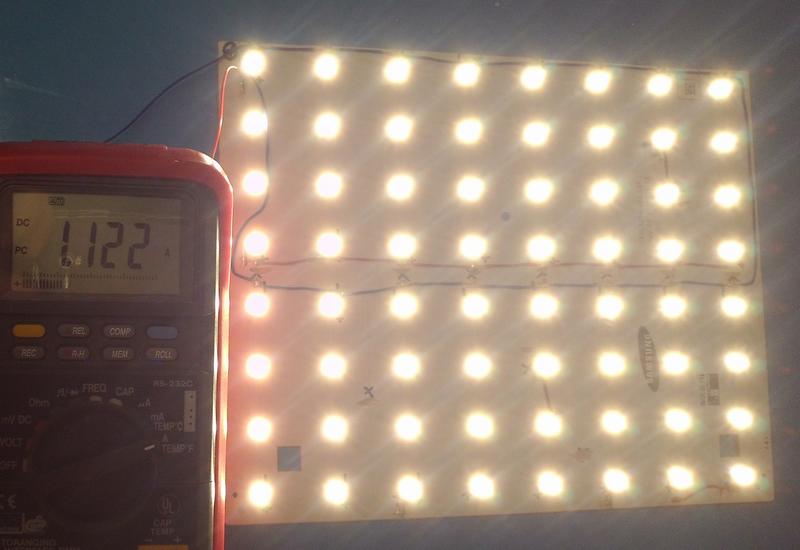

Фото отпиленной и перепаянной панели ниже. Подключил к 12в источнику питания и замерил ток потребления - 1.12А
Попытался конвертировать 3920 flux (lum) в nit или cd/m2. Вроде как переводится 1:1. Если это действительно так, то получается, что яркость переделанной подсветки будет почти 4000nit. Яркость переделанной матрицы будет меньше, так-как добавятся рассеивающие слои.

[Buffer]

продолжение следует...

[han2001]

Эксперименты очень интересны, только учтите, что если ваша матрица изначальна была с торцевой подсветкой через светоклин и далее на пленки, то установив прямую подсветку скорее всего придется менять пакет оптических пленок, т.к. он не сможет выровнить свет от светодиодов и на экране вы будете видеть через картинку на заднем фоне все свои светодиоды. Т.е. будте готовы к такому эффекту. Далее надо будет позаботиться об охлаждении подсветки хорошим радиатором иначе через пару часов работы такой подсветки вы зажарите пакет оптических пленок, а возможно и поляризаторы ЖК-экрана, т.е. пока эксперементируете контролируйте температуру внутри сборки.

[indy]

И самое главное - контрастность, т.е. черный цвет.
На "hi-bright" Лиллипутах с этим есть проблемы, пятнистый экран на полной яркости подсветки, и черный - совсем не черный. Т.е. также поставили более яркие светодиоды без соотв. доработки матрицы.

[aptm]

На мп3кар.ком подобное лет пять назад видел, там в джип вертикально с подобной подсветкой матрицу в бороду вставляли.

[Hunger]

Я уже так пробовал. Взял обычный монитор 8" с торцевой подсветкой. Начал паять матрицу из светодиодов, почти как у самсунга, только плотнее, около 200 штук. Причем светодиоды брал не абы-какие, а с большим углом рассеивания (у стандартных световой пучек очень узкий).

Когда припаял два ряда, включил попробовать. Картина была грустная. Как написал han2001, вместо картинки монитора я увидел светодиоды и плату под ними.

Намного лучше получилось, когда я спаял лампу в торец, дополнительно к основной, с противоположной стороны.

[han2001]

Правильно, можно и так повысить яркость, конечно не настолько как при прямом просвете, но уже что то. Просто я тоже уже пробовал в свое время так сделать, теперь эта пластина светодиодов лежит в машине для освещения при ремонте машины. А для рассеивания светодиодов с прямым просветом можно попробовать заменить светоклин на белую матовую полупрозрачную пластину оргсекла или поликарбаната, а там возможно доделают все остальное оптический пакет пленок, по крайней мере так делал Landmark в своих модулях LM081B. Для возможности считывания на солнце нужно получить на выходе минимум 700 Кд/м2 яркости.

[Hunger]

Originally Posted by han2001

Правильно, можно и так повысить яркость, конечно не настолько как при прямом просвете, но уже что то...... Для возможности считывания на солнце нужно получить на выходе минимум 700 Кд/м2 яркости.

У меня яркость, на глаз, выросла раза в три, то есть очень сильно - я светодиоды подпиливал, чтобы влезло побольше. Контраст выкрутил на полную. Картинка была очень хорошей.

Но, если яркость подсветки повысить ещё, то возможно подсветка начала бы просвечивать черные пиксели. Но это только мои домыслы...

[Buffer]

Большое спасибо всем за комментарии! Постараюсь учесть ваш опыт.
Как и предполагалось, основная проблема в равномерном рассеянии света от диодов...

Я правильно понял, что "светоклин" это оргстекло с насечками с одной стороны?
