По умолчанию Система перемещения монитора

Хочу поделиться одним из вариантов изготовления СИСТЕМЫ ПЕРЕМЕЩЕНИЯ Название: 9087000.jpg
Просмотров: 7113

Размер: 71.4 Кб монитора в машине. Сразу скажу- не бюджетно. Цель - попытаться сделать достаточно надежную и качественную систему. В варианте, который буду описывать, использована реечная передача для перемещения каретки и коническая передача для подъема монитора в вертикальное положение. Компоненты системы: рейка модуль 1. Шестерни пока еще нет- где-то в пути. Конические шестерни . Сервомашинка SM-S4315R непрерывного вращения для перемещения каретки по горизонтали. Сервомашинка SM-S8166M для подъема монитора.
Линейные подшипники серии MGN 15.

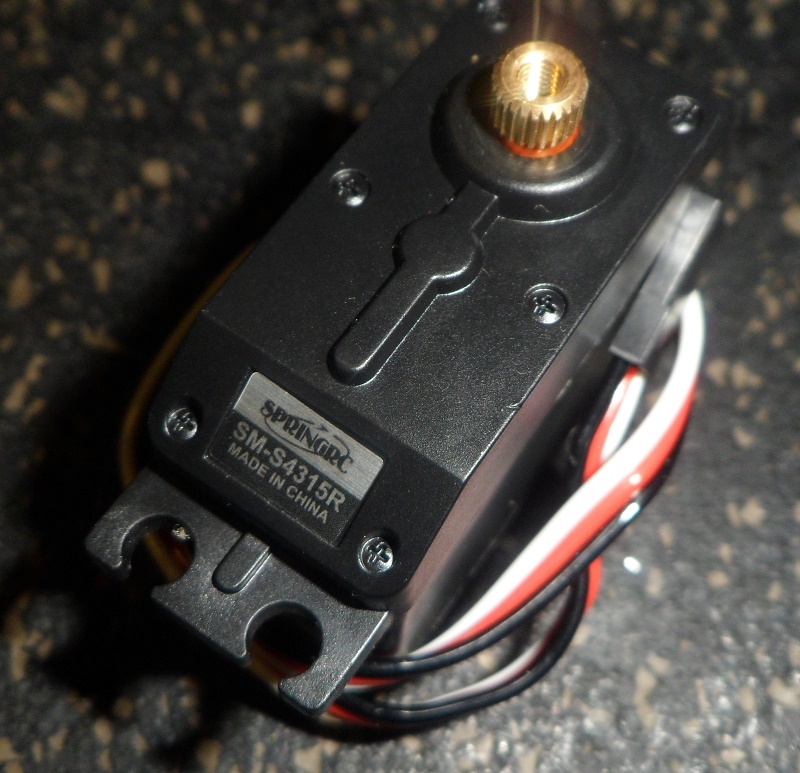

Контроллер Arduino Nano. DC_DC преобразователи для питания сервомашинок.
Оптические прерыватели (концевики). Вся конструкция выполнена из алюминиевого профиля.

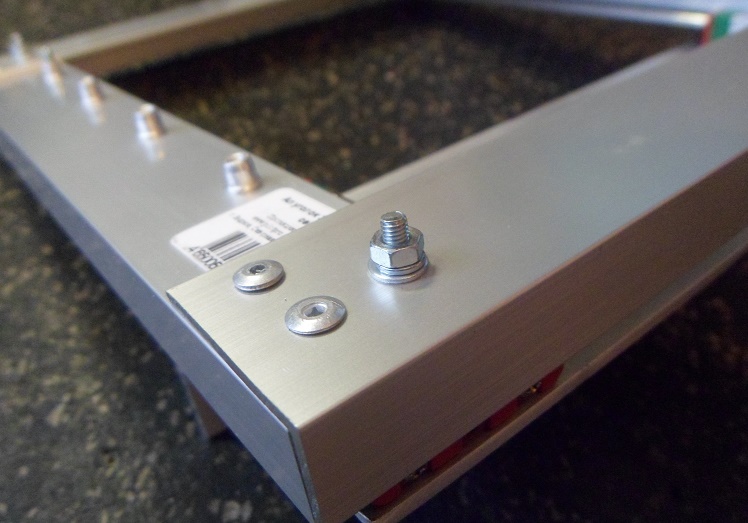

Для начала сделаем основу-раму. Размеры всех заготовок и деталей должны быть максимально точны. Сотки миллиметров можно игнорировать, даже десятки можно не брать в расчет, но в миллиметрах все должно быть точно. Итак делаем раму. Используем тяговые заклепки. Углы проверяем- 90° обязательное условие. Крепим линейные подшипники. Я использовал заклепки - гайки из алюминия для снижения веса. Но крайние крепления направляющих подшипника сделал на соединении винт-гайка для большей надежности. Все резьбовые соединения ставлю на вот такой фиксатор - защита от вибрации и все такое... Ставим одну коническую шестерню на большую серву. Использую все тот же фиксатор для резьбы. Делаем каретку. Уголок из алюминия использовал толщиной 3 мм. Он должен нести основную нагрузку. Делаем разметку под большую серву и боковые кронштейны. Боковые кронштейны сделал по такому принципу: в прямоугольную трубу 30х15х1.5 мм вставил квадрат 12х12 мм и все обжал винтами. Весь алюминий, который использую в работе конструкционный и размеры ГОСТ-овские, поэтому можно подобрать все по размеру. Итак внутренний размер прямоугольной трубы идеально совпал с наружным размером квадрата. Высверливаем отверстия под радиальные миниатюрные подшипники. Здесь я использую такие размером 6 x 10 x 3 мм.
Хочу обратить внимание на такой момент-сначала сверлим глухое отверстие Ø6 и глубиной не более 10 мм. Затем расширяем отверстие до Ø10 и глубиной max 5 мм. Объясню для чего это нужно. У подшипника, который я использую есть реборда-она не даст ему провалиться в отверстие и в дальнейшем позволит удобно зафиксировать. А в углубление Ø6 кладем шарик от подшипника Ø 5-5,5 мм для того, чтобы в дальнейшем наша ось не «клинила», упираясь торцом. Теперь изготовим саму площадку для монитора. Хочу добавить, что описанный вариант делается под планшет размером 190х112х10. Прикинув размеры вырезал такой «подиум». «Ноги» сделаны по принципу вышеописанных кронштейнов. Ось из латунного прутка Ø6 мм. «Ноги» прикручены и приклеены намертво вот таким клеем. Оказался очень достойный клей . Удобно работать. Сразу не «встает». После отверждения становиться очень прочным.
Миниатюры
Нажмите на изображение для увеличения
Название: Рейка зубчатая.jpg
Просмотров: 2280
Размер:	207.0 Кб
ID:	38513   Нажмите на изображение для увеличения
Название: Шестерни.jpg
Просмотров: 2176
Размер:	363.1 Кб
ID:	38514   Нажмите на изображение для увеличения
Название: Серва 360.jpg
Просмотров: 2229
Размер:	264.6 Кб
ID:	38515   Нажмите на изображение для увеличения
Название: Серва 35кг..jpg
Просмотров: 2093
Размер:	288.7 Кб
ID:	38516   Нажмите на изображение для увеличения
Название: DC-DC.jpg
Просмотров: 2271
Размер:	161.3 Кб
ID:	38518

Нажмите на изображение для увеличения
Название: Оптический прерыватель.jpg
Просмотров: 2072
Размер:	386.4 Кб
ID:	38519   Нажмите на изображение для увеличения
Название: Угол.jpg
Просмотров: 1981
Размер:	278.1 Кб
ID:	38520   Нажмите на изображение для увеличения
Название: Подшипники.jpg
Просмотров: 2198
Размер:	217.7 Кб
ID:	38521   Нажмите на изображение для увеличения
Название: Болт.jpg
Просмотров: 2037
Размер:	186.8 Кб
ID:	38522   Нажмите на изображение для увеличения
Название: Фиксатор резьбы.jpg
Просмотров: 1976
Размер:	291.1 Кб
ID:	38523

Нажмите на изображение для увеличения
Название: SAM_5000.JPG
Просмотров: 2022
Размер:	176.8 Кб
ID:	38524   Нажмите на изображение для увеличения
Название: кар.jpg
Просмотров: 2598
Размер:	222.0 Кб
ID:	38525   Нажмите на изображение для увеличения
Название: кронштейн новый.jpg
Просмотров: 2010
Размер:	188.6 Кб
ID:	38526   Нажмите на изображение для увеличения
Название: Подшипник.jpg
Просмотров: 2030
Размер:	298.1 Кб
ID:	38527   Нажмите на изображение для увеличения
Название: шарик.jpg
Просмотров: 1925
Размер:	172.4 Кб
ID:	38529

Нажмите на изображение для увеличения
Название: Крепление монитора.jpg
Просмотров: 2291
Размер:	188.4 Кб
ID:	38530   Нажмите на изображение для увеличения
Название: ось.jpg
Просмотров: 1838
Размер:	175.3 Кб
ID:	38531   Нажмите на изображение для увеличения
Название: Бизон.jpg
Просмотров: 2214
Размер:	162.3 Кб
ID:	38532   Нажмите на изображение для увеличения
Название: Гайка.jpg
Просмотров: 1899
Размер:	205.9 Кб
ID:	38533

Последний раз редактировалось skanch; 29.01.2017 в 12:55.
skanch вне форума   Ответить с цитированием
Старый 08.02.2015, 01:01   #2
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 58
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,624
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

Примерил "узел"
Миниатюры
Нажмите на изображение для увеличения
Название: узел1.jpg
Просмотров: 1867
Размер:	216.6 Кб
ID:	38536   Нажмите на изображение для увеличения
Название: Узел.jpg
Просмотров: 976
Размер:	225.1 Кб
ID:	38537
skanch вне форума   Ответить с цитированием
Старый 08.02.2015, 02:36   #3
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 58
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,624
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

Так выглядит первый вариант каретки с "навеской".
Миниатюры
Нажмите на изображение для увеличения
Название: 78.jpg
Просмотров: 1905
Размер:	184.9 Кб
ID:	38539
skanch вне форума   Ответить с цитированием
Старый 08.02.2015, 02:46   #4
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 58
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,624
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

Чтобы закрыть узел с шестеренками была изготовлена такая деталь.
Сделал ее из трубы и двух уголков. Сначала приклеил клеем, а потом залил полости эпоксидкой. Затем вырезал все лишнее и получил такое.
Миниатюры
Нажмите на изображение для увеличения
Название: SAM_4917.jpg
Просмотров: 2009
Размер:	209.0 Кб
ID:	38541   Нажмите на изображение для увеличения
Название: SAM_4902.jpg
Просмотров: 1901
Размер:	141.5 Кб
ID:	38542   Нажмите на изображение для увеличения
Название: 98.jpg
Просмотров: 1873
Размер:	250.5 Кб
ID:	38543   Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 1909
Размер:	219.8 Кб
ID:	38544
skanch вне форума   Ответить с цитированием
Старый 08.02.2015, 02:53   #5
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 58
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,624
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

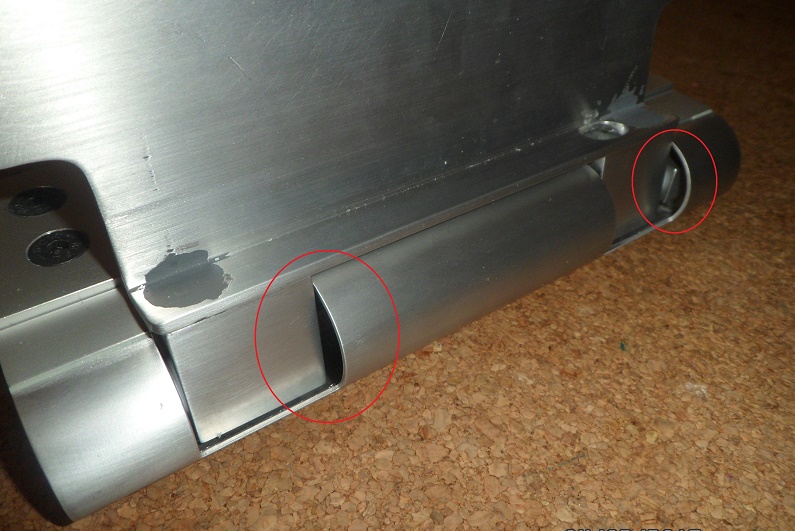

Напрягают эти зияющие дыры.
Миниатюры
Нажмите на изображение для увеличения
Название: боковина.jpg
Просмотров: 1902
Размер:	229.2 Кб
ID:	38546
skanch вне форума   Ответить с цитированием
Старый 08.02.2015, 10:53   #6
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 58
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,624
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

Сделал вставки.
Стало получше. После полной покраски думаю будет выглядеть хорошо.
Миниатюры
Нажмите на изображение для увеличения
Название: SAM_5004.jpg
Просмотров: 1922
Размер:	198.2 Кб
ID:	38551
skanch вне форума   Ответить с цитированием
Старый 08.02.2015, 22:38   #7
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 58
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,624
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

Очередная примерка.







Миниатюры
Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 6065
Размер:	288.3 Кб
ID:	38644   Нажмите на изображение для увеличения
Название: 3.jpg
Просмотров: 6022
Размер:	275.6 Кб
ID:	38645   Нажмите на изображение для увеличения
Название: 4.jpg
Просмотров: 6056
Размер:	250.5 Кб
ID:	38646   Нажмите на изображение для увеличения
Название: 5.jpg
Просмотров: 6084
Размер:	245.7 Кб
ID:	38647

Последний раз редактировалось skanch; 09.02.2015 в 22:37.
skanch вне форума   Ответить с цитированием
Старый 09.02.2015, 18:22   #8
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 58
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,624
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

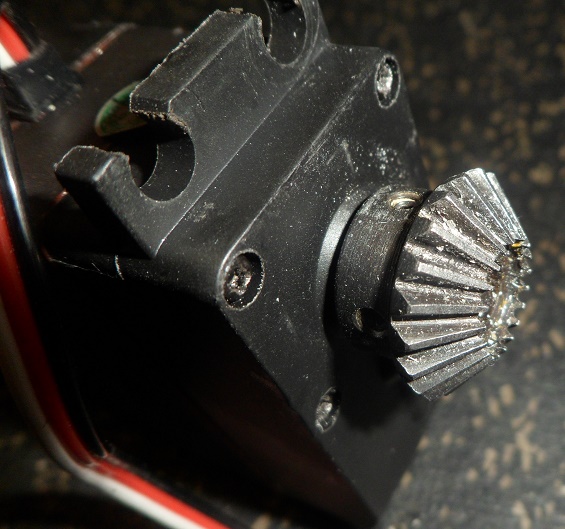

Продолжаем процесс. Разметил и вырезал посадочное место под серву горизонтального перемещения.



Закрепить пока нельзя- жду зубчатую шестерню.

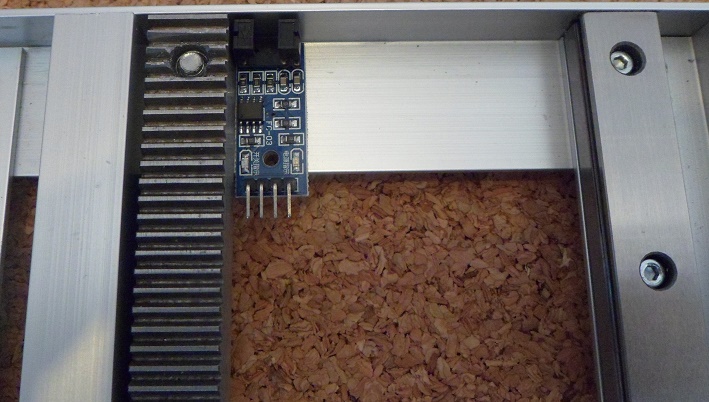

Решил установить оптические прерыватели (концевики). Из-за не хватки места выбрал другие-меньшего размера.




Место для установки нашлось только одно.

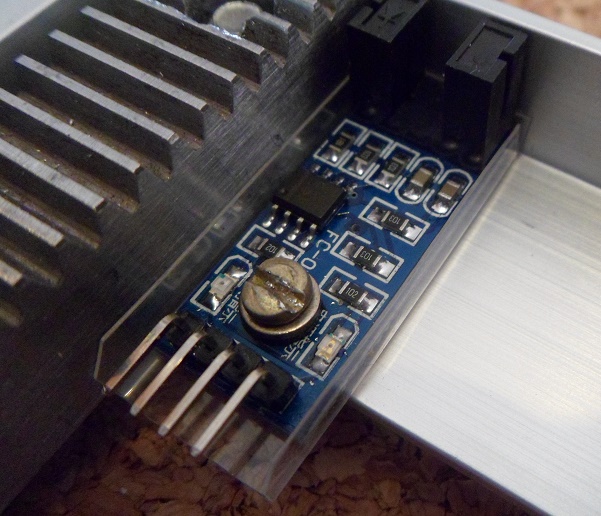

Поскольку отверстие под крепление только одно и нужно исключить смещение- сделал вот такие штуки.




Одной стороной плата прижата к рейке, а вторую сторону фиксирует борт этого, если можно назвать -короба. Еще и функции диэлектрика. Но на всякий случай поставил изоляторы.




Прерыватель луча сделал из подходящей по размеру стойки для печатных плат.



Миниатюры
Нажмите на изображение для увеличения
Название: 10.jpg
Просмотров: 4192
Размер:	233.9 Кб
ID:	38665   Нажмите на изображение для увеличения
Название: 11.jpg
Просмотров: 4091
Размер:	285.8 Кб
ID:	38666   Нажмите на изображение для увеличения
Название: 12.jpg
Просмотров: 4177
Размер:	169.4 Кб
ID:	38667   Нажмите на изображение для увеличения
Название: 13.jpg
Просмотров: 4195
Размер:	188.7 Кб
ID:	38668   Нажмите на изображение для увеличения
Название: 14.jpg
Просмотров: 4128
Размер:	215.0 Кб
ID:	38669

Нажмите на изображение для увеличения
Название: 15.jpg
Просмотров: 4077
Размер:	199.6 Кб
ID:	38670   Нажмите на изображение для увеличения
Название: 16.jpg
Просмотров: 4087
Размер:	222.0 Кб
ID:	38671   Нажмите на изображение для увеличения
Название: 18.jpg
Просмотров: 4160
Размер:	199.7 Кб
ID:	38672   Нажмите на изображение для увеличения
Название: 17.jpg
Просмотров: 4137
Размер:	167.2 Кб
ID:	38673   Нажмите на изображение для увеличения
Название: 19.jpg
Просмотров: 4095
Размер:	143.8 Кб
ID:	38674

Нажмите на изображение для увеличения
Название: 20.jpg
Просмотров: 4464
Размер:	242.5 Кб
ID:	38675   Нажмите на изображение для увеличения
Название: SAM_5052.jpg
Просмотров: 4059
Размер:	275.4 Кб
ID:	38676

Последний раз редактировалось skanch; 09.02.2015 в 23:35.
skanch вне форума   Ответить с цитированием
Старый 09.02.2015, 21:30   #9
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 58
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,624
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

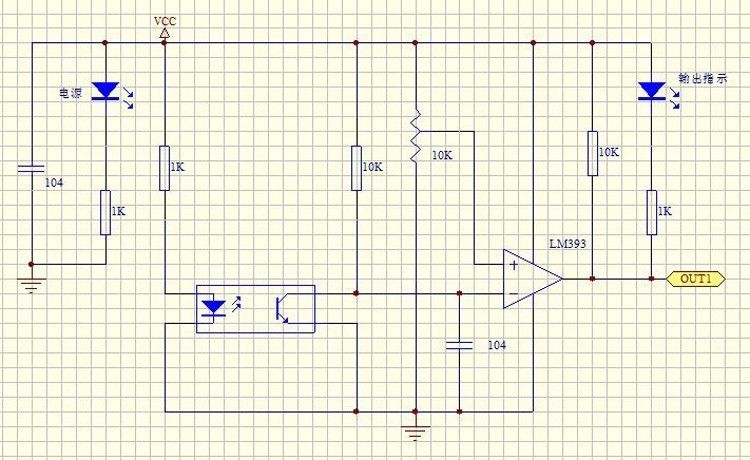

Вот схемка оптического прерывателя, который я установил. В отличии от большего по габаритам-этот модуль имеет выводы, как высокого уровня, так и низкого. Может кому пригодится.

Миниатюры
Нажмите на изображение для увеличения
Название: $(KGrHqRHJE0FDdKielblBQ5SwW5Fwg~~60_57.JPG
Просмотров: 4380
Размер:	69.6 Кб
ID:	38664

Последний раз редактировалось skanch; 09.02.2015 в 23:18.
skanch вне форума   Ответить с цитированием
Старый 09.02.2015, 22:58   #10
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 58
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,624
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

Цитата:
Сообщение от жека 3 Посмотреть сообщение
сколько приблизительно нужно оборотов в минуту на горизонталь,так средне.
У меня серва крутит примерно 60 об.мин.. Каретка проходит расстояние в 13 см. примерно за 3,5 оборота вала. Но все зависит от количества зубьев на шестерне. У меня пара Модуль 1. Шестерня 12 зубов. Расчет такой 3,1415Х12=37,698
130мм/37,698=3,44 оборота.
Исправил. Тут параметры шага.
Миниатюры
Нажмите на изображение для увеличения
Название: Безымянный.jpg
Просмотров: 2400
Размер:	47.8 Кб
ID:	38677
