По умолчанию Блок управления под NEXUS7. (all in 1)

Решил из тени тоже выползти... Есть проект на винде, но достали меня периодические глюки, большое потребление питания, проблемы периодически с выходом из сна и т.д. и т.п...
Появился у меня нексуc 7 2013LTE и было принято решение сделать проект на нем. Посмотрел многие здесь проекты и был от некоторых в шоке ( в плане исполнения) Часть из них, не то что в машину, а столе стремно включать Некоем случае ни кого не хотел обидеть. Бешенство сделано из стандартных узлов USB хабы, контроллеры, блоки питания ,периферия и т.д. Увсе это соединено проводами ,скручено в клубок и засунуто за планшет от глаз... А потом много тем, у меня помехи, постоянно что-то отваливается, глючит и т.д. Но есть проекты ОЧЕНЬ достойные, смотришь,что ребята делают ,аж сердце радуется
Но вернемся к нашим баранам ... Немного покумеков, решил делать на печатных платах. Всего плат 2 Акб планшета решено удалить,а на него место поставить плату №1 , Вторая внешняя будет соединяться шлейфом.
Потом допишу ,позвонили срочно нужно "лететь" на объект
Миниатюры
Нажмите на изображение для увеличения

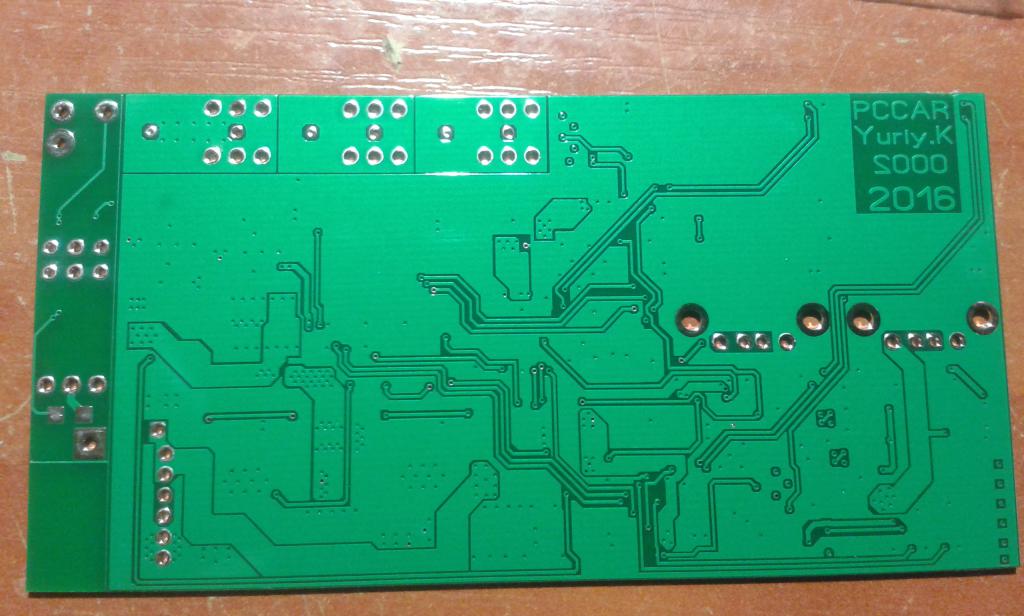

Название: 20160312_012237.jpg
Просмотров: 1117
Размер:	115.5 Кб
ID:	42966   Нажмите на изображение для увеличения

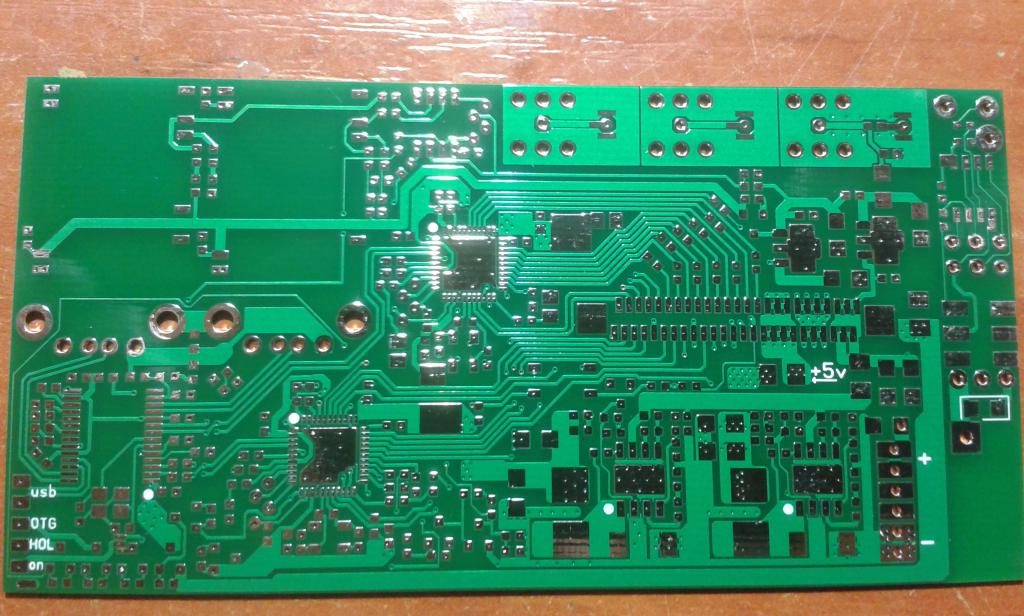

Название: 20160312_012252.jpg
Просмотров: 862
Размер:	80.9 Кб
ID:	42967
__________________
Управление под ANDROID ... http://www.pccar.ru/showthread.php?t=24001
Работа http://kolgushkin.deal.by
Мой старый проект http://www.pccar.ru/showthread.php?t=18038

Последний раз редактировалось admin; 20.03.2017 в 01:31.
yuriy m вне форума   Ответить с цитированием
Старый 12.03.2016, 12:54   #2
oleg707
Гуру

Аватар для oleg707

Регистрация: 16.04.2014
Возраст: 33
Город: Бобруйск
Регион: Беларусь
Машина: Ford Escape
Сообщений: 1,905
oleg707 is a splendid one to beholdoleg707 is a splendid one to beholdoleg707 is a splendid one to beholdoleg707 is a splendid one to beholdoleg707 is a splendid one to beholdoleg707 is a splendid one to beholdoleg707 is a splendid one to behold
По умолчанию

на 2 плате надпись зеркальная. Полигон не близко ли? В домашних условиях я такую плату не вытравлю, это минус для меня. Схему дай. Фото готового есть?
oleg707 на форуме   Ответить с цитированием
Старый 12.03.2016, 19:26   #3
mr_nixon
Старший Пользователь

Регистрация: 28.02.2013
Город: Севастополь
Регион: 82
Машина: Mitsubishi
Сообщений: 216
mr_nixon is on a distinguished road
По умолчанию

Начало впечатлило, ждём продолжения , возможностей и расценок ))
mr_nixon вне форума   Ответить с цитированием
Старый 12.03.2016, 20:17   #4
yuriy m
Старший Пользователь

Регистрация: 13.11.2011
Возраст: 39
Город: Гомель BY
Регион: 03
Машина: Гольф2 -> Lancia Zeta
Сообщений: 371
yuriy m is a jewel in the roughyuriy m is a jewel in the roughyuriy m is a jewel in the rough
По умолчанию

Продолжаем...
На этой плате, расположено 2 DC-DC преобразователя, две атмеги 32U4 ,одна аттини13 , два BT модуля (основная ихняя задача, менять софт контроллеров 32U4 по воздуху), И USB HUB. 3 Вч разъема ,для подключения внешних антенн GSM, GPS, WI-FI .

Цитата:
Сообщение от oleg707 Посмотреть сообщение
на 2 плате надпись зеркальная. Полигон не близко ли? В домашних условиях я такую плату не вытравлю, это минус для меня. Схему дай. Фото готового есть?
Да я знаю ,что на обратной стороне ,надпись зеркально забабахал Надеюсь это последняя ошибка Расстояние между дорожками в основном 0,15мм ,да и некоторые дорожки тоже 0,15. Так таковой схемы пока нет,все в голове. Набросок где-то выкладывал и ты его смотрел.. Фото готового нет ,вчера только платы пришли. Про какой полигон ведется речь ?

Цитата:
Сообщение от mr_nixon Посмотреть сообщение
Начало впечатлило, ждём продолжения , возможностей и расценок ))
Да на продажу, как бы не старался, но плат минимальный заказ 10шт. 3 точно оставлю себе ,остальные поживем увидим ..

Как включить голосование в теме ? Может ее вообще не надо развивать ?
__________________
Управление под ANDROID ... http://www.pccar.ru/showthread.php?t=24001
Работа http://kolgushkin.deal.by
Мой старый проект http://www.pccar.ru/showthread.php?t=18038

Последний раз редактировалось admin; 20.03.2017 в 01:30.
yuriy m вне форума   Ответить с цитированием
Старый 12.03.2016, 20:51   #5
oleg707
Гуру

Аватар для oleg707

Регистрация: 16.04.2014
Возраст: 33
Город: Бобруйск
Регион: Беларусь
Машина: Ford Escape
Сообщений: 1,905
oleg707 is a splendid one to beholdoleg707 is a splendid one to beholdoleg707 is a splendid one to beholdoleg707 is a splendid one to beholdoleg707 is a splendid one to beholdoleg707 is a splendid one to beholdoleg707 is a splendid one to behold
По умолчанию

Цитата:
Про какой полигон ведется речь ?
массовый.
Ты в чём плату разрабатывал?
Тему стоит развивать только лишь потому, что она прокачает ТВОИ навыки. ПО крайней мере у меня так было .
И потому, что мне интересно. Если плюсы твоего решения перевесят лишнюю возню по замене рабочего решения - готов пострадать фигнёй - поменять шило на мыло ))
oleg707 на форуме   Ответить с цитированием
Старый 12.03.2016, 21:08   #6
yuriy m
Старший Пользователь

Регистрация: 13.11.2011
Возраст: 39
Город: Гомель BY
Регион: 03
Машина: Гольф2 -> Lancia Zeta
Сообщений: 371
yuriy m is a jewel in the roughyuriy m is a jewel in the roughyuriy m is a jewel in the rough
По умолчанию

Цитата:
Сообщение от oleg707 Посмотреть сообщение
массовый.
Ты в чём плату разрабатывал?
В обычном sprint-layout 6
Если ты ,что полигон очень близок к другим дорожкам,то нет. У нас здесь не силовая техника с сотнями вольт. Да и маска очень качественная
Цитата:
Сообщение от oleg707 Посмотреть сообщение
Тему стоит развивать только лишь потому, что она прокачает ТВОИ навыки. ПО крайней мере у меня так было .
И потому, что мне интересно. Если плюсы твоего решения перевесят лишнюю возню по замене рабочего решения - готов пострадать фигнёй - поменять шило на мыло ))
Если б китайцы платы делали не по 10 шт ,а по одной ,яб все равно делал бы.. Так как проект , в первую очередь для меня любимого, вот по этому пытаюсь вложить в него частичку себя..


ЗЫ за эти 30 минут ,что дома ,спаял пока первый блок питания,полет нормальный (уже радует) ,Сча только по больше нагружу и пусть часок помолотит..
__________________
Управление под ANDROID ... http://www.pccar.ru/showthread.php?t=24001
Работа http://kolgushkin.deal.by
Мой старый проект http://www.pccar.ru/showthread.php?t=18038
yuriy m вне форума   Ответить с цитированием
Старый 12.03.2016, 21:17   #7
Rage2
Гуру

Регистрация: 06.11.2009
Возраст: 31
Город: Nizhniy Novgorod
Регион: 52
Машина: Ford Focus III
Сообщений: 1,766
Rage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant future
По умолчанию

Ну наконец то выложил!!! Давай еще подробностей и фото
Красивые платки))
Rage2 вне форума   Ответить с цитированием
Старый 12.03.2016, 21:28   #8
yuriy m
Старший Пользователь

Регистрация: 13.11.2011
Возраст: 39
Город: Гомель BY
Регион: 03
Машина: Гольф2 -> Lancia Zeta
Сообщений: 371
yuriy m is a jewel in the roughyuriy m is a jewel in the roughyuriy m is a jewel in the rough
По умолчанию

Цитата:
Сообщение от Rage2 Посмотреть сообщение
Ну наконец то выложил!!! Давай еще подробностей и фото
Красивые платки))
Времени кране мало,но буду потихоньку все выкладывать...
__________________
Управление под ANDROID ... http://www.pccar.ru/showthread.php?t=24001
Работа http://kolgushkin.deal.by
Мой старый проект http://www.pccar.ru/showthread.php?t=18038
yuriy m вне форума   Ответить с цитированием
Старый 13.03.2016, 15:03   #9
yuriy m
Старший Пользователь

Регистрация: 13.11.2011
Возраст: 39
Город: Гомель BY
Регион: 03
Машина: Гольф2 -> Lancia Zeta
Сообщений: 371
yuriy m is a jewel in the roughyuriy m is a jewel in the roughyuriy m is a jewel in the rough
По умолчанию

Собрал пока блоки питания,и так по мелочи... Несколько часиков погонял. Без охлаждения не сильно айс, если постоянный ток превышает 1,5А по выходу, то температурка стремится к 60-70 градусов. Хотя с другой стороны ,средний ток потребления планшета ~1A и только на краткое время может подскочить до 1,7A . Гонял пару часов при токе 1,8А нагрев платы под драйвером 65 градусов ,самой микрухи ~80. Но если приложить термопроводящию резину,температура падает примерно до 60 градусов. Вроде пока близко к расчетной, в трамвайную остановку
Миниатюры
Нажмите на изображение для увеличения

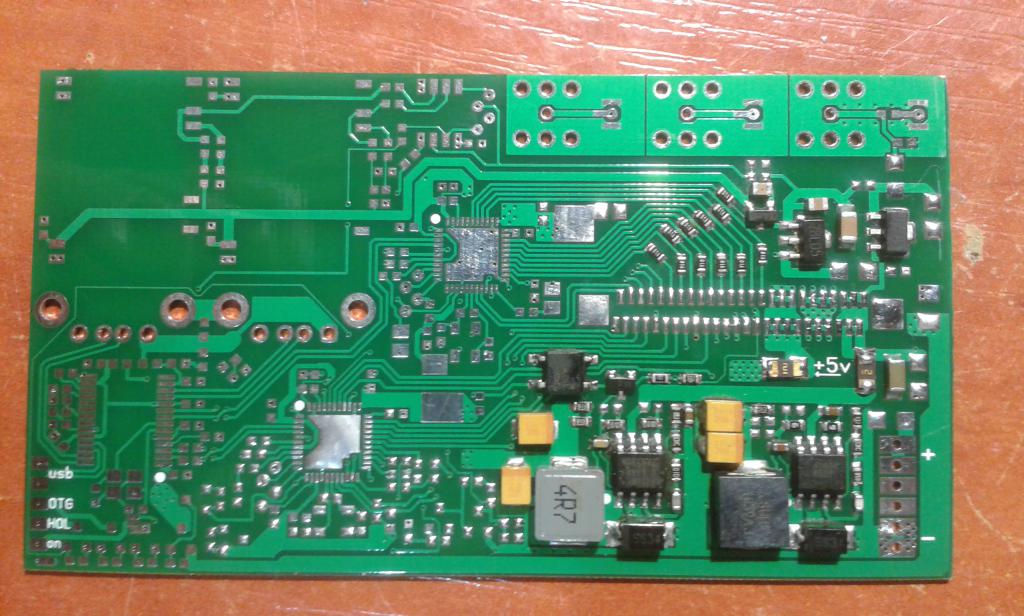

Название: 20160313_134248[1].jpg
