PCCar.ru - Ваш автомобильный компьютер

Вернуться   PCCar.ru - Ваш автомобильный компьютер > Всё Остальное > Проекты > Рабочий журнал

Ответ

Опции темы Поиск в этой теме
Старый 01.03.2008, 17:14   #1
Jans
Пользователь

Регистрация: 10.01.2008
Город: Latvija
Машина: 2000\Mitsubishi\Galant
Сообщений: 60
Jans is on a distinguished road
По умолчанию MITSUBISHI Galant GDI CarPC

Добрый день! Наконец то и я собрался силоми и ночну выкладывать свое творение ! Сночало хотел довести до конца и ставить в готовые проекты, но както это дело затягивается и потом придется много писать (трудно наити русские буквы на клавиатуре )
Ну тогда начну! Идея о CarPC поевилась давно, когда ещо мп3 было чем то новым! Тогда небыло токих возможностей, поэтому и идея остолось толко гдето в голове ! Но вот прошлом году попробывал поездить с GPSом на КПЦ, понравилось ! Тогда и я опять вспомнил про CarPC! МП3 уже не актуально, есть почти на каждои CD магнитоле! И пока идея крутилась в голове на одном саите прочитал что интел выпустил BLKD201GLY2! Ну тогда я понял, пора начинать! Начал искать инфо про PC в машине, так и попал на этот форум! В проектах увидел творение SIGURNO (http://www.pccar.ru/showthread.php?t=1024 ) , тогда и все началось !

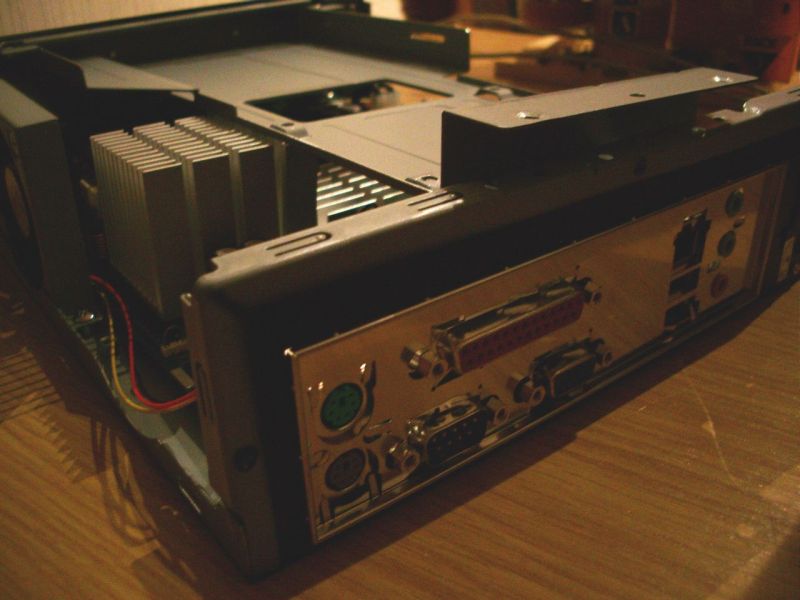

Начал собирать состовляюшие:
мать

корпус

комплект

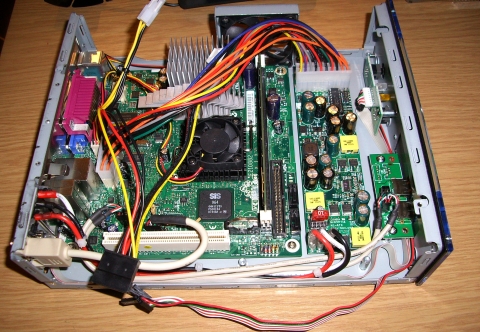

Тогда начал сборку и наткнулся на неболшие проблемы:
Номер 1

Номер 2

Первую решил так:

Вторую флексом !

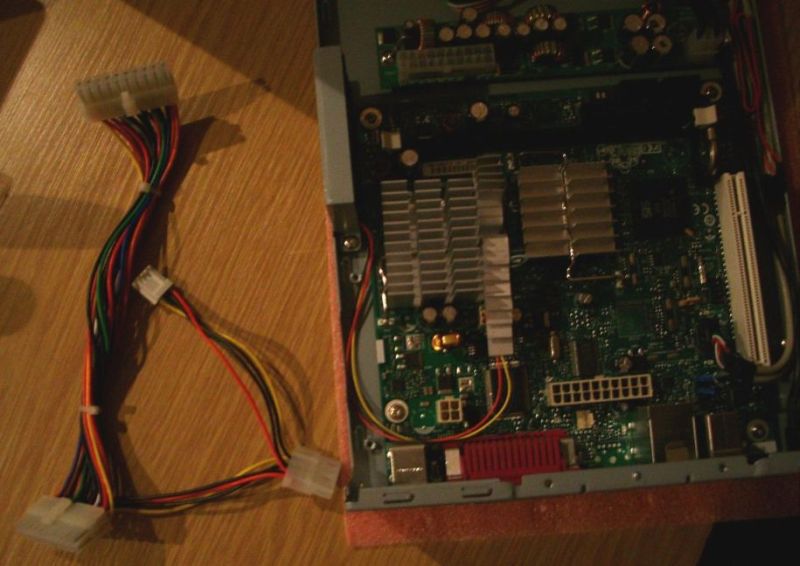

Потом окозалось, что нехватает ещо провода питания:

С этой прблемои просто, отрезал от старово блока питания и припоял:

Далше инсталяция системы и игры с разными фронтэндами! Остоновился на Centrofuse. Паралельно этому начал искать монитор! Нашол на ebay.de, ждал почти 3 недели, так как попалис праздники Нового года ! После праздников приехал:

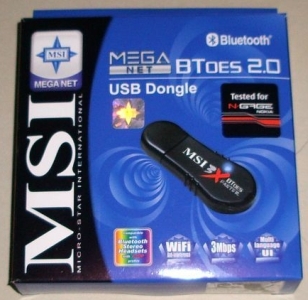

Далше игры с Centrofuse чтобы запустить телефон и GPS! Для этого приобрел:


С телефоном, как и у большенства, нечево толкового неполучилось, а с GPS все нормально (iGO; Sygic; Autoroute; JS Latvija)

продолжение следует....
Миниатюры
Нажмите на изображение для увеличения
Название: Picture 025_kompl.jpg
Просмотров: 5703
Размер:	32.9 Кб
ID:	5888   Нажмите на изображение для увеличения
Название: Picture 028_morex.jpg
Просмотров: 5557
Размер:	32.0 Кб
ID:	5889   Нажмите на изображение для увеличения
Название: Picture 032_201GLY2.jpg
Просмотров: 5715
Размер:	85.8 Кб
ID:	5890   Нажмите на изображение для увеличения
Название: Picture 036_prob1.jpg
Просмотров: 5984
Размер:	54.1 Кб
ID:	5891   Нажмите на изображение для увеличения
Название: Picture 037_prob2.jpg
Просмотров: 5582
Размер:	48.4 Кб
ID:	5892

Нажмите на изображение для увеличения
Название: Picture 039_prob1_1.jpg
Просмотров: 5532
Размер:	32.7 Кб
ID:	5893   Нажмите на изображение для увеличения
Название: Picture 041_prob3.jpg
Просмотров: 5529
Размер:	62.4 Кб
ID:	5894   Нажмите на изображение для увеличения
Название: Picture 042_prob3_1.jpg
Просмотров: 5499
Размер:	52.6 Кб
ID:	5895   Нажмите на изображение для увеличения
Название: Picture 096_mon1.jpg
Просмотров: 5552
Размер:	80.5 Кб
ID:	5896   Нажмите на изображение для увеличения
Название: Picture 097_mon2.jpg
Просмотров: 5832
Размер:	58.7 Кб
ID:	5897

Нажмите на изображение для увеличения
Название: Picture 099_mon3.jpg
Просмотров: 5595
Размер:	50.8 Кб
ID:	5898   Нажмите на изображение для увеличения
Название: Picture 100_BT.jpg
Просмотров: 5500
Размер:	72.2 Кб
ID:	5920   Нажмите на изображение для увеличения
Название: Picture 101_GPS.jpg
Просмотров: 5881
Размер:	80.5 Кб
ID:	5921

Последний раз редактировалось Jans; 02.03.2008 в 14:11.
Jans вне форума   Ответить с цитированием
Старый 01.03.2008, 18:17   #2
Jans
Пользователь

Регистрация: 10.01.2008
Город: Latvija
Машина: 2000\Mitsubishi\Galant
Сообщений: 60
Jans is on a distinguished road
По умолчанию

Ну так, продолжим!

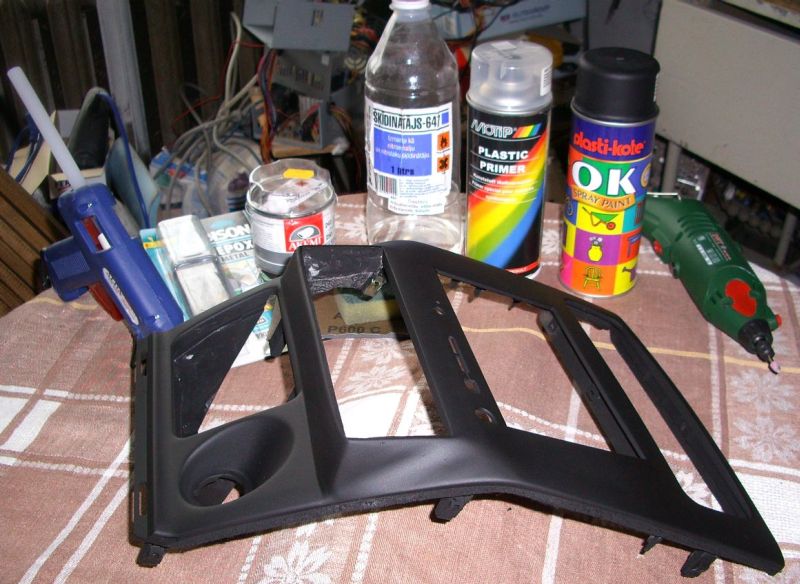

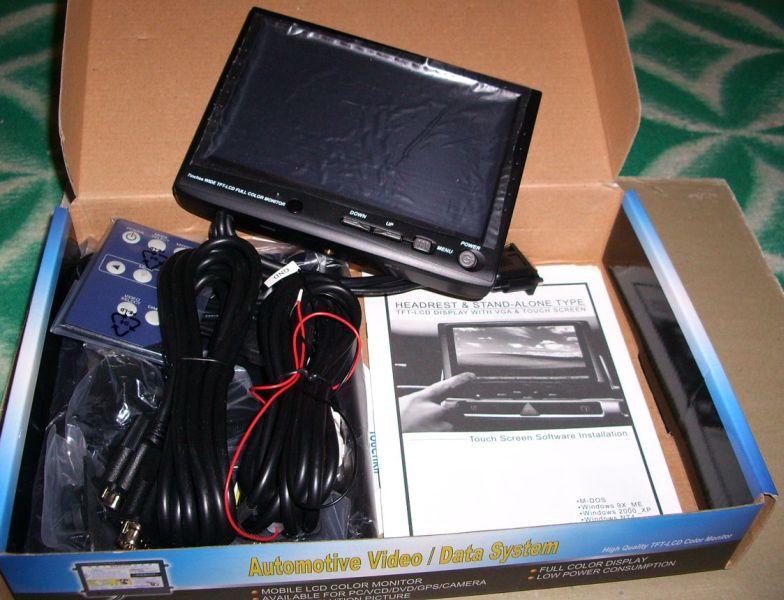

Самое простое позади! Разобрал мониторчик и дальше в гараж и начинаем работать с машинои! И так снял пластмасу, разрезал под монитор, заклеил рамку, перенес место магнитолы, так как звук от нее меня полностю устраивает! Результат работ выглядит так:

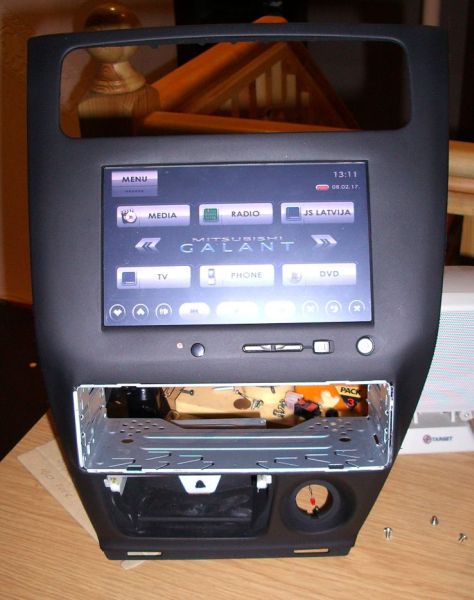

После покраски, сборки монитора и устоновки на родное место :




До После

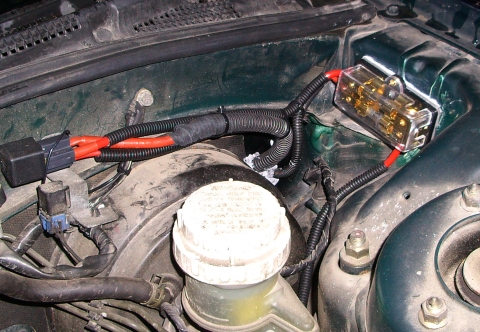

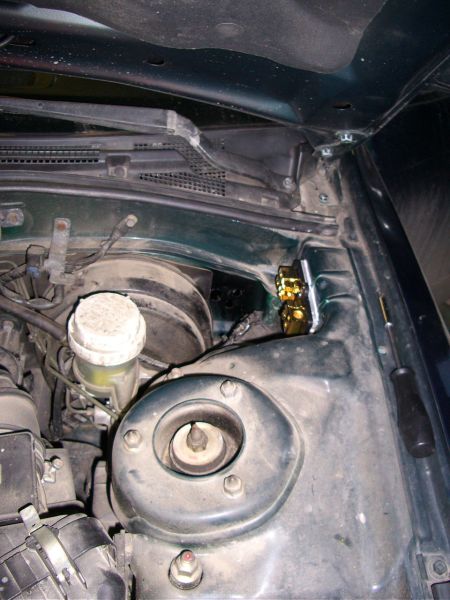

После этого приступил к проводам. Поставил предохронители, просверлил дырки в салон:

провод питания:

сигнальные провода:


Багажнике сделал и поставил полку, где будет жить ПС:


Вот собственно и все на данный момент! Чтобы продолжить заказал и жду новый БП (M1-ATX), так как стандартный от MOREX в машине не подходит ! На следуюшеи неделе обешали, так что продолжение следует...

Миниатюры
Нажмите на изображение для увеличения
Название: Picture 114_ram1.jpg
Просмотров: 5699
Размер:	41.2 Кб
ID:	5901   Нажмите на изображение для увеличения
Название: Picture 115_ram2.jpg
Просмотров: 5537
Размер:	62.2 Кб
ID:	5902   Нажмите на изображение для увеличения
Название: Picture 118_ram3.jpg
Просмотров: 5691
Размер:	57.4 Кб
ID:	5903   Нажмите на изображение для увеличения
Название: Picture 122_ram4.jpg
Просмотров: 1678
Размер:	86.5 Кб
ID:	5904   Нажмите на изображение для увеличения
Название: Picture 124_ram5.jpg
Просмотров: 6449
Размер:	44.5 Кб
ID:	5905

Нажмите на изображение для увеличения
Название: Picture 128_pwr1.jpg
Просмотров: 5398
Размер:	106.2 Кб
ID:	5908   Нажмите на изображение для увеличения
Название: Picture 131_vadi1.jpg
Просмотров: 5552
Размер:	105.6 Кб
ID:	5909   Нажмите на изображение для увеличения
Название: Picture 137_bag.jpg
Просмотров: 5332
Размер:	123.7 Кб
ID:	5913   Нажмите на изображение для увеличения
Название: Picture 138_PC.jpg
Просмотров: 5731
Размер:	83.2 Кб
ID:	5914   Нажмите на изображение для увеличения
Название: Picture 134_vad2.jpg
Просмотров: 5327
Размер:	111.7 Кб
ID:	5931

Нажмите на изображение для увеличения
Название: Picture 135_vad3.jpg
Просмотров: 5341
Размер:	101.7 Кб
ID:	5932   Нажмите на изображение для увеличения
Название: Picture 136_vad4.jpg
Просмотров: 5324
Размер:	131.6 Кб
ID:	5933   Нажмите на изображение для увеличения
Название: Picture 125_ram6.jpg
Просмотров: 5595
Размер:	91.4 Кб
ID:	5934   Нажмите на изображение для увеличения
Название: Picture 125_ram7.jpg
Просмотров: 5416
Размер:	162.0 Кб
ID:	5935   Нажмите на изображение для увеличения
Название: Picture 121_ram4_1.jpg
Просмотров: 5440
Размер:	91.0 Кб
ID:	5936


Последний раз редактировалось Jans; 15.03.2008 в 21:27.
Jans вне форума   Ответить с цитированием
Старый 01.03.2008, 19:21   #3
Don_ik_kot
Главный Ибонех

Аватар для Don_ik_kot

Регистрация: 04.09.2006
Возраст: 44
Регион: 50, 90, 150
Машина: Mazda3
Сообщений: 815
Don_ik_kot will become famous soon enoughDon_ik_kot will become famous soon enough
По умолчанию

хорошая работа! Все правильно сделал! (с)

Тока мне кажется, что моник можно было бы и больше взять
Don_ik_kot вне форума   Ответить с цитированием
Старый 01.03.2008, 21:03   #4
Мастер
Старший Пользователь

Аватар для Мастер

Регистрация: 24.10.2007
Возраст: 40
Город: Tallinn
Регион: ***эстония***
Машина: 03\Nissan\X-trail
Сообщений: 298
Мастер is on a distinguished road
По умолчанию

Отличная работа
Мастер вне форума   Ответить с цитированием
Старый 15.03.2008, 22:45   #5
Jans
Пользователь

Регистрация: 10.01.2008
Город: Latvija
Машина: 2000\Mitsubishi\Galant
Сообщений: 60
Jans is on a distinguished road
По умолчанию

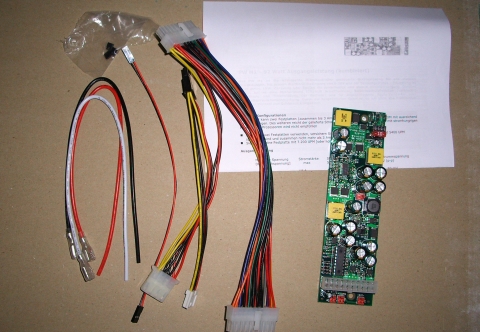

Непрошли и 3 недели, как новый блок питания М1 приехал !

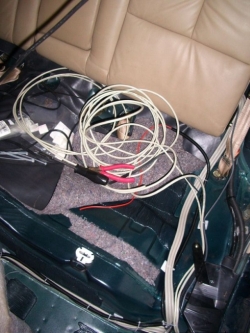

Пока ждал блок питания закончил прокладку проводов питания:

Новый блок питания, новые проблемы, но это я уже проходил, опять отрезал разем от старова БП и перепоял провод:

Поставил на место, как будто он там и был :

Все собрал и запустил, поэкспериментировал с "мозгами"....


Конечный вид СаrPC:


Далше в машину....

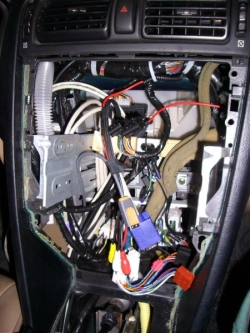

Тут, то только начились сюрпризы ! Первый запуск прошол нормально, после включения зажигания система запустилась, но после экспериментов с питанием монитора, откозался работать TOUCHSKREEN ! Пришлось подключать мыш и заново сделать колибровку! После 8 попытки опять заработал. Новерно упровлять питанием монитора с зажигания не самоя лучшая идея!
Что косается звука, то нeкакова фона незаметил! Потом хотел попробывать GPS, но опять облом приемник ненаходит спутники, хотя на столе все работало на ура! Даже в ~3м от окна нахадил спутники. Приемник в машине лежит на заднем окне:

Там же раньше остовлял NOKIA BT GPS приемник, работал отлично! Придется перестовлять на другое место и пробывать ! Так что после первого раза остался даволен толко звуком! Процес продолжается....
Миниатюры
Нажмите на изображение для увеличения
Название: pickture_v2 002_M1.jpg
Просмотров: 5186
Размер:	126.6 Кб
ID:	6069   Нажмите на изображение для увеличения
Название: pickture_v2 002_M1_1.jpg
Просмотров: 5411
Размер:	132.5 Кб
ID:	6070   Нажмите на изображение для увеличения
Название: pickture_v2 003_prob1.jpg
Просмотров: 5131
Размер:	139.5 Кб
ID:	6071   Нажмите на изображение для увеличения
Название: pickture_v2 015_vire.jpg
Просмотров: 5189
Размер:	157.7 Кб
ID:	6072   Нажмите на изображение для увеличения
Название: pickture_v2 004_prob1_1.jpg
Просмотров: 5115
Размер:	137.1 Кб
ID:	6073

Нажмите на изображение для увеличения
Название: pickture_v2 005_PWR.jpg
Просмотров: 5126
Размер:	169.2 Кб
ID:	6074   Нажмите на изображение для увеличения
Название: pickture_v2 006_tst1.jpg
Просмотров: 5615
Размер:	215.8 Кб
ID:	6075   Нажмите на изображение для увеличения
Название: pickture_v2 009_ok1.jpg
Просмотров: 5101
Размер:	155.7 Кб
ID:	6076   Нажмите на изображение для увеличения
Название: pickture_v2 010_ok2.jpg
Просмотров: 5074
Размер:	146.1 Кб
ID:	6077   Нажмите на изображение для увеличения
Название: pickture_v2 014_in_car.jpg
Просмотров: 5107
Размер:	140.5 Кб
ID:	6078

Нажмите на изображение для увеличения
Название: pickture_v2 012_gps.jpg
Просмотров: 5452
Размер:	111.0 Кб
ID:	6079

Последний раз редактировалось Jans; 18.03.2008 в 01:34.
Jans вне форума   Ответить с цитированием
Старый 16.03.2008, 23:10   #6
A.V.K.
Старший Пользователь

Регистрация: 09.09.2007
Город: Москва
Регион: 77, 97, 99, 177
Сообщений: 189
A.V.K. will become famous soon enough
По умолчанию

кстати в Галанте оч.хорошее место для приемника GPS под лобовым, за крышкой от часов, просунуть на место можно рукой со стороны бардачка. проблем с приемом не замечено
да и приемник нави установленной дилером в Бельгии, тоже стоял там же, хотя сам двд-блок-нави стоял в багажнике... и ведь не лень им было тащить провод по порогам через всю машиину значит зачем то так лучше... а потом и личный опыт показал что там почему то ловит "лучше" чем на задней полке... а вот почему, логикой не понимаю
A.V.K. вне форума   Ответить с цитированием
Старый 17.03.2008, 00:42   #7
Jans
Пользователь

Регистрация: 10.01.2008
Город: Latvija
Машина: 2000\Mitsubishi\Galant
Сообщений: 60
Jans is on a distinguished road
По умолчанию

Сечас приемрик засунул на тормознои фонарь на полке, начал видить парочку спутников! Может этому приемрику мешает тонированная пленка?! Но тогда почему там работал NOKIA BT GPS приемник? За етим фонарем есть чистое стекло, но вот ненравится, что он там виден с наружи! Может и мне придется его перестовлять под часиками, но тогда опять разбирать салон и тенуть провод.
Jans вне форума   Ответить с цитированием
Старый 17.03.2008, 04:03   #8
A.V.K.
Старший Пользователь

Регистрация: 09.09.2007
Город: Москва
Регион: 77, 97, 99, 177
Сообщений: 189
A.V.K. will become famous soon enough
По умолчанию

Цитата:
Сообщение от Jans Посмотреть сообщение
Сечас приемрик засунул на тормознои фонарь на полке, начал видить парочку спутников! Может этому приемрику мешает тонированная пленка?! Но тогда почему там работал NOKIA BT GPS приемник? За етим фонарем есть чистое стекло, но вот ненравится, что он там виден с наружи! Может и мне придется его перестовлять под часиками, но тогда опять разбирать салон и тенуть провод.
металлизированные пленки конечно вносят свою лепту в ослабление сигнала, но вряд ли что на много... хотя у себя я так и не понял почему спереди прием лучше...
есть правда одна версия: длина провода больше и сам этот провод вытупает как мощная антена
попробуй просто через удлинитель USB поставить приемник под лобовое, вроде 353 с большой длиной кабеля хорошо работает.
A.V.K. вне форума   Ответить с цитированием
Старый 18.03.2008, 22:24   #9
Jans
Пользователь

Регистрация: 10.01.2008
Город: Latvija
Машина: 2000\Mitsubishi\Galant
Сообщений: 60
Jans is on a distinguished road
По умолчанию

Мой проект немножко продвинулся ! C GPS вроде разобрался, поставил его под тормозным фонарем, там есть свободное место, и с наружи невидно, и спутники ловит ! Видимо ему ненравится моя пленка! пусть погода станет теплее, тогда поиграюсь с NOKIA приемником, поставлю рядом, тогда видно будет !

Вторая новость, прилетели долгожданные микросхемы:


Ночну собирать OBD2! С этим есть вопрос: собирал кто такои адаптер (ELM323); по какои схеме; отзывы; советы!?
Миниатюры
Нажмите на изображение для увеличения
Название: elm1.jpg
Просмотров: 5068
Размер:	114.4 Кб
ID:	6115   Нажмите на изображение для увеличения
Название: elm2.jpg
Просмотров: 5401
Размер:	97.0 Кб
ID:	6117
Jans вне форума   Ответить с цитированием
Старый 25.04.2008, 15:41   #10
Roman77
Новый Пользователь

Регистрация: 24.04.2008
Город: Москва
Регион: 77, 97, 99, 177
Машина: Mitsubishi
Сообщений: 7
Roman77 is on a distinguished road
По умолчанию

отличную работу провёл! всё качественно!
по поводу 323 ничего сказать не смогу, так как собирал на 327. покупал правда в москве, собрал, работает без проблем. собирал по схеме с FTDI конвектором.
Roman77 вне форума   Ответить с цитированием
Ответ


Здесь присутствуют: 1 (пользователей: 0 , гостей: 1)

Опции темы Поиск в этой теме
Поиск в этой теме:

Расширенный поиск

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.



Часовой пояс GMT +4, время: 23:28.


Работает на vBulletin® версия 3.8.4.
Copyright ©2000 - 2024, Jelsoft Enterprises Ltd.
Перевод: zCarot
