yurich38 · 31-03-2009, 06:31

Привет Всем!
Начат проект по созданию CarPC в Subaru Impreza GG2.

В связи с проблемами с картинками для темы создано зеркало
http://compcar.ru/forum/showthread.php?t=4232

Цели и задачи или чего я жду от своего CarPC:
- Мультимедиа (прослушивание музыки, просмотр видео, DVD, TV в любом формате).
- GPS навигация (прокладка маршрута, поиск адреса, путеводитель, запись треков).
- Диагностика двигателя и различных агрегатов.
- Захват и Запись с видеокамер.
- Получение информации о пробках и погоде.
- Электронный штурман для раллийных заездов.

Компьютер:

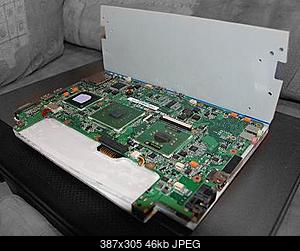

Собран на базе Asus EeePc 701, все сделано единым, готовым модулем для установки на место 2DIN магнитолы.

Технические характеристики 2DIN CarPC

Напряжение питания - 9-18V
Выходы - 4хUSB с максимальным током 3A (суммарно)
Процессор - Intel Celeron M 900 МГц ULV, кэш L2 256 Кб, FSB 400 МГц
Системная логика - Intel NG82910GMLE/NH82801FBM
Память - 512 Мб DDR2 400 МГц
LCD Дисплей - 7" широкоэкранный, 800 x 480
Модуль графики и видео - интегрированный Intel 910GMLE Express
Устройства хранения информации - SSD 4 Гб, Flash-диск объёмом 16 Гб
Усторйства ввода (встроенные) - ПДУ, Сенсорный экран

Все остальные (внешние) устройства, аудио, диагностика и т.п. будут подключаться по USB.

yurich38 · 31-03-2009, 06:36

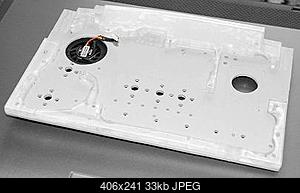

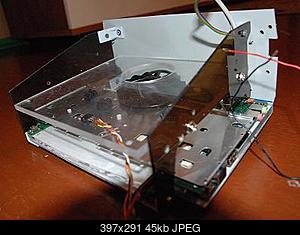

и так, корпус собран из 1.5мм пластика и 6мм орг.стекла.

Click image for larger version

Name: 1_sm.jpg
Views: 14814
Size: 33.5 KB
ID: 10280

Name: 8_sm.jpg
Views: 15922
Size: 35.2 KB

Name: 10_sm.jpg
Views: 15760
Size: 35.0 KB

Click image for larger version

Name: 15_sm.jpg
Views: 14795
Size: 46.2 KB
ID: 10283

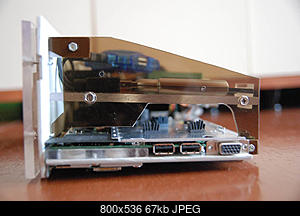

система охлаждения.
корпус двух уровневый, нижний уровень продувается..

Click image for larger version

Name: 16_sm.jpg
Views: 15271
Size: 45.2 KB
ID: 10284

Click image for larger version

Name: 18_i.jpg
Views: 14837
Size: 67.3 KB
ID: 10285

yurich38 · 31-03-2009, 06:40

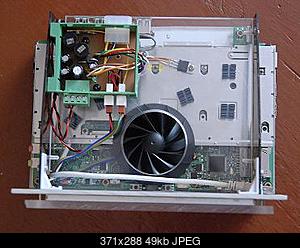

Блок питания импульсный 9.2V на LM2576T, и 5v на 7805.
интеллектуальная часть в процессе разработки, будет сделана на AVR

Click image for larger version

Name: 17_sm.jpg
Views: 15360
Size: 49.0 KB
ID: 10286

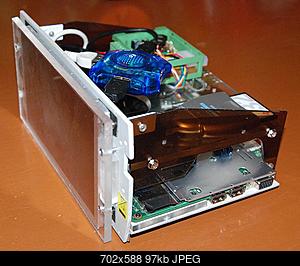

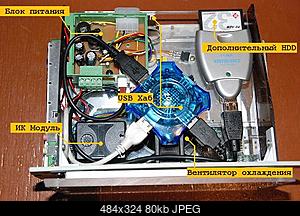

компоновка

Click image for larger version

Name: 19_sm.jpg
Views: 14806
Size: 49.8 KB
ID: 10287

Click image for larger version

Name: 20_i.jpg
Views: 14940
Size: 79.9 KB
ID: 10288

Click image for larger version

Name: 21_i.jpg
Views: 15542
Size: 96.8 KB
ID: 10289

yurich38 · 31-03-2009, 06:53

Комп пока только тестируется, в основном работает дома в качестве МедиаЦентра.
Ждем сенсорный экран, мозг блоку питания и можно будет ставить в машину.

В машине уже сделана и обкатана (пока ЕееРС был буком) МедиаПанель.

Я не любитель сенсорных экранов поэтому тач в этом проекте будет скорее дополнительным устройством ввода.

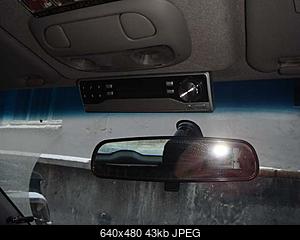

Для управления музыкой собрал из старой магнитолы вот такую штучку
Регулировка громкости и куча кнопочек для управления плеером..

Click image for larger version

Name: mm_panel1.jpg
Views: 14981
Size: 42.8 KB
ID: 11006

Click image for larger version

Name: mm_panel2.jpg
Views: 14610
Size: 38.5 KB
ID: 11007

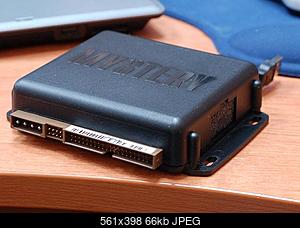

Контроллер (управляющий панелью) помещается под обшивкой крыши имеет USB интерфейс.

Click image for larger version

Name: mm_panel_contr.jpg
Views: 14844
Size: 65.6 KB
ID: 11008

Программная оболочка скорее всего будет своя, из тех что есть ни одна не подходит.

и именно изза заточенности всех оболочек под Тач!

FINNISH · 31-03-2009, 08:05

Quote:

Originally Posted by yurich38

Attachment 10293

а это что?

serg_wolf · 31-03-2009, 08:23

Корпус уматный

yurich38 · 31-03-2009, 08:28

Quote:

Originally Posted by FINNISH

а это что?

Это контроллер управления той маленькой Медиа панелькой, что на фото

у меня не получилось как у китайцев впихнуть все в одну микросхему.

МедиаПанель которую в видите, довольно тонкая, это просто набор кнопок соединенный 40Pin IDE шлейфом с контроллером..
в контроллере:
- USB хаб на 2 свободных разъема, для доп. устройств
- контроллер джойстика для обработки нажатия клавиш
- мышиный контроллер для поворотного энкодера.
дальше дело программы превратить все эти события в регулировку звука или переключения песен

b-suns · 31-03-2009, 08:29

usb hub втопку менять на д-линк, такие горят и глючат постоянно, а так круто

yurich38 · 31-03-2009, 08:51

Quote:

Originally Posted by b-suns

usb hub втопку менять на д-линк, такие горят и глючат постоянно, а так круто

В чем выражается глючность этих хабов?

и еще у кого есть хабы Dlink, Genius посмотрите, плиз, на каких чипах они сделаны..

FINNISH · 31-03-2009, 08:51

Quote:

Originally Posted by yurich38

Это контроллер управления той маленькой Медиа панелькой, что на фото

у меня не получилось как у китайцев впихнуть все в одну микросхему.

МедиаПанель которую в видите, довольно тонкая, это просто набор кнопок соединенный 40Pin IDE шлейфом с контроллером..
в контроллере:
- USB хаб на 2 свободных разъема, для доп. устройств
- контроллер джойстика для обработки нажатия клавиш
- мышиный контроллер для поворотного энкодера.
дальше дело программы превратить все эти события в регулировку звука или переключения песен

где купить такой? яндекс мне ниче не говорит
