Старый 08.07.2008, 12:31   #11
Alex_St
Старший Пользователь

Аватар для Alex_St

Регистрация: 09.04.2008
Возраст: 38
Город: Одесса
Регион: Украина
Машина: Chevrolet Aveo-II LS 2008
Сообщений: 886
Alex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to all
По умолчанию

Я имел в виду, что у тебя монитор выступает далеко за пределы торпедо. Себе я решил монитор максимально утопить в торпедо. Но у меня все равно будет выступать козырек.
Машинка у меня пока не тонирована, поэтому моник днем без козырька слепнет. Кстати, ты ветровое стекло тоже тонировал?
Рамка, таки имеет трапецеобразный вырез под магнитолу. Но у нас штатными машины не комплектуются.
__________________
Мой журнал: http://www.pccar.ru/showthread.php?p=79335
Alex_St вне форума   Ответить с цитированием
Старый 08.07.2008, 12:37   #12
Ving
Пользователь

Аватар для Ving

Регистрация: 05.02.2008
Возраст: 39
Город: Санкт-Петербург
Регион: 78, 98
Машина: Opel Zafira - 10, Chevrolet Aveo - 07
Сообщений: 27
Ving is on a distinguished road
По умолчанию

Мне даже при условии, что захотел бы утопить в панель, не сделать было этого. Я не удалял воздуховоды центральные, именно сами патрубки, и моник задней стороной практически впритык к ним, плюс еще кабель VGA подходит и питание моника.
Лобовуха не тонированная.
__________________
Первый проект - Chevrolet Aveo II 2007
Intel D201GLY2, 1024Mb, M2-ATX, HDD 2.5 120Gb, Eplutus 8" + TouchScreen, GPS GlobalSat BU-353, BT, IRLink, BTC 9116URF, ELM 327, камера заднего хода NoName, WiFi D-Link.


Второй проект - Opel Zafira 2010
Intel D201GLY2, 1024Mb, M2-ATX, HDD 2.5 120Gb, 7"TouchScreen, GPS GlobalSat BU-353, BT, IRLink, BTC 9116URF, ELM 327, камера заднего хода NoName, WiFi D-Link.


Мой первый проект
Ving вне форума   Ответить с цитированием
Старый 08.07.2008, 18:00   #13
Alex_St
Старший Пользователь

Аватар для Alex_St

Регистрация: 09.04.2008
Возраст: 38
Город: Одесса
Регион: Украина
Машина: Chevrolet Aveo-II LS 2008
Сообщений: 886
Alex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to all
По умолчанию

Я тоже не удалял. Как я увидел из документации, они представляют собой одно целое с боковыми. поэтому если их удалишь - то уже не вставишь обратно новые без полной разборки торпедо. Однако есть возможность безболезненно отрезать от них примерно 20-25мм. Я так и сделал. А кабели спокойно можно провести внутри консоли. Уже проверил
__________________
Мой журнал: http://www.pccar.ru/showthread.php?p=79335
Alex_St вне форума   Ответить с цитированием
Старый 26.11.2008, 21:32   #14
Alex_St
Старший Пользователь

Аватар для Alex_St

Регистрация: 09.04.2008
Возраст: 38
Город: Одесса
Регион: Украина
Машина: Chevrolet Aveo-II LS 2008
Сообщений: 886
Alex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to all
По умолчанию

Пришла пора немного обновить журнал. За время моего отсутствия система потерпела много изменений.
1. Материнскую плату пришлось развернуть на 90градусов против часовой стрелки. Благодаря этому провода теперь спрятаны под креслом и не мешают ногам задних пассажиров:
Нажмите на изображение для увеличения
Название: P9067447.JPG
Просмотров: 8261
Размер:	95.3 Кб
ID:	8404
Нажмите на изображение для увеличения
Название: P9067449.JPG
Просмотров: 8283
Размер:	110.8 Кб
ID:	8405

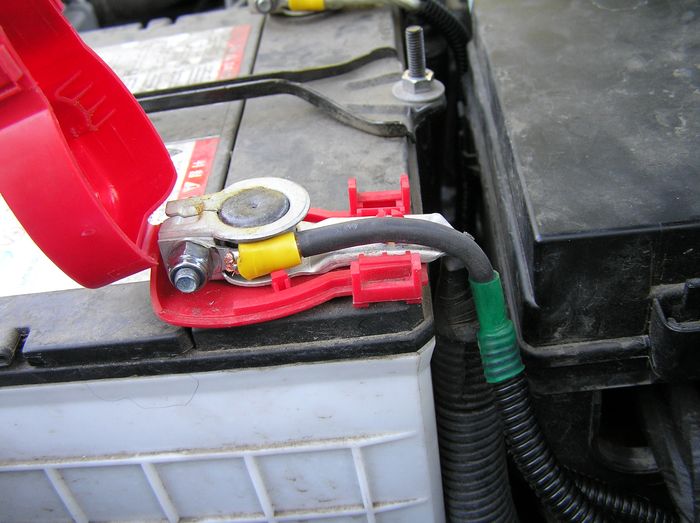

2. Было протянуто питание от аккумулятора. Для этого был использован обычный аккустический провод 6мм^2. Провод протянут через левое крыло. Чтобы протянуть его в салон пришлось повозиться. Для этого была снята левая фара и откручена часть подкрылка. В салон из-под крыла провод протянут через штатный резиновый уплотнитель. Далее по левому порогу он протянут под водительское кресло. В непосредственной близости от аккума установлен предохранитель на 20А. Во избежание перетирания провод заключен в гофру.
Нажмите на изображение для увеличения
Название: P9287469.JPG
Просмотров: 8019
Размер:	95.1 Кб
ID:	8406
Нажмите на изображение для увеличения
Название: P9287471.JPG
Просмотров: 7897
Размер:	68.2 Кб
ID:	8407
Нажмите на изображение для увеличения
Название: P9287475.JPG
Просмотров: 7991
Размер:	81.4 Кб
ID:	8408
Результат - отпала необходимость в дополнительном аккумуляторе, комп не перезагружается при включении стартера. Можно на час выйти из машины не выключая комп. Необходимости в управлении питанием от зажигания не испытываю. Вместо него установил две кнопки на переключение без фиксации (от стеклоподъемников) на заглушку в центральном тоннеле. На кнопки выведены Power/Reset (первая) и Вкл/Выкл общее питание (вторая). Последнее реализовано при помощи поляризованного реле на 100А . Оно имеет две обмотки. Подаешь 12В на одну - включается. На другую - выключается. Вся фишка в том, что и во включенном и в выключенном состоянии оно ничего не потребляет! Только при переключении.

3. Плата D201GLY2A была заменена на GCLF2 (атом двухядерный). Он слева:
Нажмите на изображение для увеличения
Название: PA027487.JPG
Просмотров: 8133
Размер:	96.1 Кб
ID:	8409
Плата оказалась шустрее глюка. Винда видит камень как 4 проца (гипертрейдинг). В результате навигация теперь не вызывает прерываний звука, теперь в системе на два USB разъема больше. Минусы - звук на глюке был на порядок лучше.

4. Приобретена карта EMU 0202 USB. Карта спрятана под пассажирское кресло. Звук преобразился!

5. Приобретены лазерная радио мышь Genius и маленькая клавиатура А4. Иногда все-таки нуна иметь это в машине. Редко, правда. Очень редко.
Мышь живет в кармане карты двери, а клава - в кармане пассажирского кресла.

6. В качестве оболочки Centrafuse все-таки не подошел. Главной причиной была невозможность проигрывать файлы в формате ape cue, сложность в организации ДУ для переключения песен.
Вместо него удачно прижился RoadRunner. Благодаря винампу все проблемы с проигрыванием музыки как рукой сняло.
В RR также были успешно интегрированы iGo8 и GoogleEarth. На новой мамке работают оба одновременно без проблем, и со звуком все тип топ. Одно плохо - большая задержка в получении координат в iGo. Причину ищу.
__________________
Мой журнал: http://www.pccar.ru/showthread.php?p=79335

Последний раз редактировалось Alex_St; 26.11.2008 в 22:14.
Alex_St вне форума   Ответить с цитированием
Старый 26.11.2008, 21:45   #15
(vS)
Гуру

Аватар для (vS)

Регистрация: 13.10.2006
Возраст: 40
Город: Санкт-Петербург
Регион: 54
Машина: '98 PRIUS NHW10
Сообщений: 1,985
(vS) will become famous soon enough(vS) will become famous soon enough
По умолчанию

дак обнови
__________________
маст{ер} c[лов]а и стил<ус>а

мои детки: сивик и геша + а у него названья нет + примус +
грандесла
(vS) вне форума   Ответить с цитированием
Старый 26.11.2008, 22:38   #16
Alex_St
Старший Пользователь

Аватар для Alex_St

Регистрация: 09.04.2008
Возраст: 38
Город: Одесса
Регион: Украина
Машина: Chevrolet Aveo-II LS 2008
Сообщений: 886
Alex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to all
По умолчанию

(vS) Шустер, однако!!!
Но продолжим:
7. Также медленно, но верно продвигается интеграция монитора. Увы, времени на это есть все меньше и меньше. Но мы добьем его!!!
Нажмите на изображение для увеличения
Название: PA307577.JPG
Просмотров: 9205
Размер:	78.5 Кб
ID:	8410
Нажмите на изображение для увеличения
Название: PA307579.JPG
Просмотров: 8623
Размер:	39.3 Кб
ID:	8411
Нажмите на изображение для увеличения
Название: PA307583.JPG
Просмотров: 8904
Размер:	73.8 Кб
ID:	8412

Типа эмулятор панели для проверки бликов:
Нажмите на изображение для увеличения
Название: PA307585.JPG
Просмотров: 8785
Размер:	65.3 Кб
ID:	8413
Нажмите на изображение для увеличения
Название: PA307588.JPG
Просмотров: 8644
Размер:	74.0 Кб
ID:	8414

Кнопки:
Нажмите на изображение для увеличения
Название: PB107606.JPG
Просмотров: 8593
Размер:	97.8 Кб
ID:	8415
Нажмите на изображение для увеличения
Название: PB107607.JPG
Просмотров: 8767
Размер:	34.5 Кб
ID:	8416
__________________
Мой журнал: http://www.pccar.ru/showthread.php?p=79335
Alex_St вне форума   Ответить с цитированием
Старый 09.12.2008, 16:58   #17
lakker
Пользователь

Регистрация: 06.03.2008
Возраст: 31
Регион: 77, 97, 99, 177
Машина: 06\Cevrolet\Aveo
Сообщений: 30
lakker is on a distinguished road
По умолчанию

Цитата:
Сообщение от Alex_St Посмотреть сообщение
(vS) Шустер, однако!!!
Но продолжим:
7. Также медленно, но верно продвигается интеграция монитора. Увы, времени на это есть все меньше и меньше. Но мы добьем его!!!
Вложение 8410
Вложение 8411
Вложение 8412

Типа эмулятор панели для проверки бликов:
Вложение 8413
Вложение 8414

Кнопки:
Вложение 8415
Вложение 8416
Жду продолжения тоже авто теже идеи только ты на 10 шагов в переди
lakker вне форума   Ответить с цитированием
Старый 09.12.2008, 18:45   #18
Z@GR
Гуру

Аватар для Z@GR

Регистрация: 20.12.2005
Город: Москва
Регион: 77, 97, 99, 177
Машина: 2004 \ AUDI \ A4 AVANT
Сообщений: 1,625
Z@GR has a spectacular aura aboutZ@GR has a spectacular aura about
По умолчанию

МОЛОДЦОМ!!!!
всё культурно и аккуратно
а монитором так ваще будет удобно пользоваться с такой его позицией!
вобщем всё грамотно делаешь ИМХО!!!

PS - вопросец - а кнопки эти что делают?
Z@GR вне форума   Ответить с цитированием
Старый 10.12.2008, 01:35   #19
Alex_St
Старший Пользователь

Аватар для Alex_St

Регистрация: 09.04.2008
Возраст: 38
Город: Одесса
Регион: Украина
Машина: Chevrolet Aveo-II LS 2008
Сообщений: 886
Alex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to all
По умолчанию

lakker: Первым был Ving, за что ему респект!
Z@GR: Спасибо. Будем стараться!
Положение монитора долго выбирал. Но попользовавшись моником в том виде, как он сейчас есть - решил, что в штатном месте для магнитолы будет низко, и далеко от дороги отвлекаться нужно. Поэтому решил сделать как у Ving'а.
Кнопки поставил, потому что не захотел чтобы питание управлялось ключем. Как видно на фото (последнюю обновлю) - стоят две кнопки от стеклоподъемников. По две функции на каждую. Соответсвенно вверх и вниз. При нажатии - замыкает один из двух контактов на общий, в моем случае - землю. Чем понравились именно такие кнопки - выглядят органично, нажимаются приятно.
Первая кнопка (что ближе к консоли) при нажатии вверх включает/выключает комп, замыкая кнопку PowerButton на мамке. А вниз - делает сброс компа, замыкая кнопку Reset на мамке. Последней функцией пользовался целых два раза - при проверке работоспособности кнопки .
Вторая кнопка - управляет бистабильным реле, через которое подается питание 12В на комп. Вверх - включить реле, вниз - выключить реле.
Причина ввода реле - комп в выключенном режиме кушает около 300мА. Если оставить авто на неделю - посадит аккум. А так - все выключено
__________________
Мой журнал: http://www.pccar.ru/showthread.php?p=79335
Alex_St вне форума   Ответить с цитированием
Старый 24.12.2008, 23:38   #20
Alex_St
Старший Пользователь

Аватар для Alex_St

Регистрация: 09.04.2008
Возраст: 38
Город: Одесса
Регион: Украина
Машина: Chevrolet Aveo-II LS 2008
Сообщений: 886
Alex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to all
По умолчанию

Продолжаем рамку. Сделаны откосы из стеклотекстолита:
Нажмите на изображение для увеличения
Название: PC247882.JPG
Просмотров: 7900
Размер:	60.3 Кб
ID:	8710
Теперь думаю как их закрепить :-). Варианта на данный момент два:
1. Просто приклеить поксиполом к основанию, рамке и друг к другу.
2. Перед приклейкой прикрутить их к основанию винтами через хомуты.
__________________
Мой журнал: http://www.pccar.ru/showthread.php?p=79335
Alex_St вне форума   Ответить с цитированием
