Старый 26.06.2008, 14:04   #1
Alex_St
Старший Пользователь

Аватар для Alex_St

Регистрация: 09.04.2008
Возраст: 44
Город: Одесса
Регион: Украина
Машина: Chevrolet Aveo-II LS 2008
Сообщений: 896
Alex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to all
По умолчанию CHEVROLET Aveo-II '08

Уже до покупки новой машины, я знал, что первое, что я в нее сделаю, будет карпутер. И вот, она у меня есть!
Долго размышлял, как оно будет, что туда поставить. Первой проблемой оказался БП.

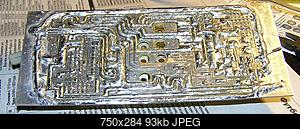

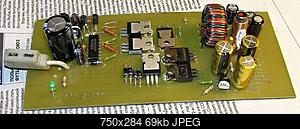

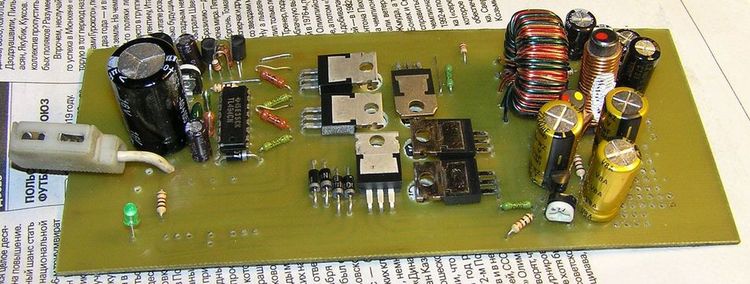

Почитав форум, решил собрать БП SL Lite. Сказано - сделано. На изготовление печатки и блока ушло 3 вечера.
Нажмите на изображение для увеличения
Название: P4195356.JPG
Просмотров: 10258
Размер:	69.3 Кб
ID:	6880
Нажмите на изображение для увеличения
Название: P4195357.JPG
Просмотров: 10367
Размер:	93.2 Кб
ID:	6881
При изготовлении блока проблем обнаружено не было. Запустился с первого тыка (Видимо я сделал что-то не так). Спасибо Сергею за разработку!

Для компа были приобретены:
1. Мат. плата D201GLY2A = 75у.е.
2. Память Samsung 1Гб = 25у.е.
3. HDD Samsung 2.5" 120Гб = 80у.е.
4. Приемник GPS BU-353 = 90у.е.
5. Небольшой лист вспененного ПВХ = 12у.е.

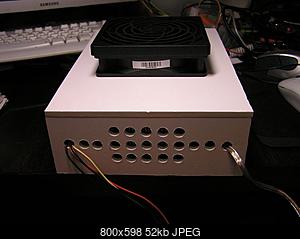

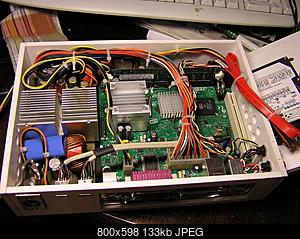

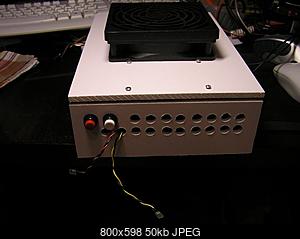

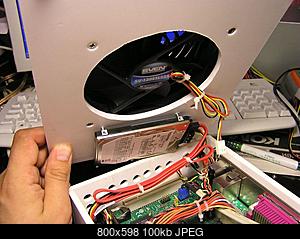

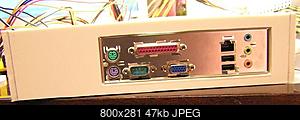

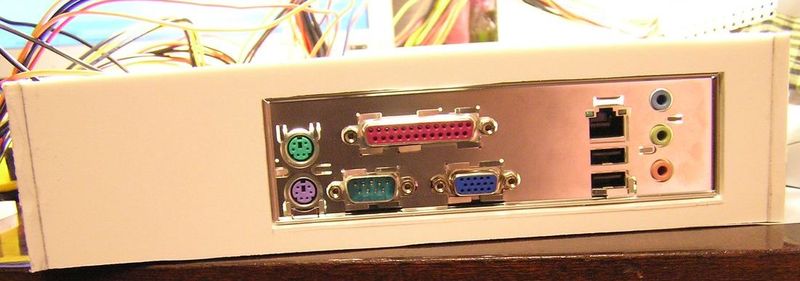

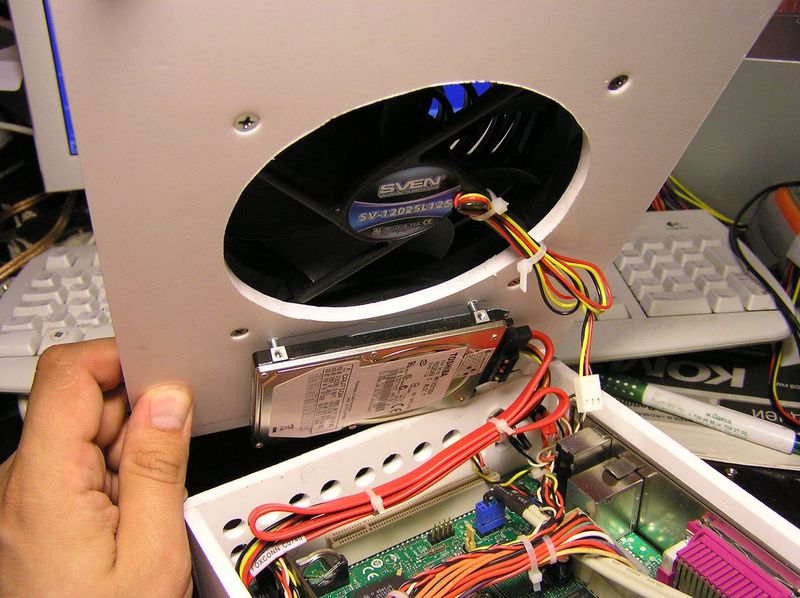

Корпус был изготовлен за 1 вечер при помощи канцеллярского ножа и супер клея. За основу был взят лист толстого гетинакса. Для прочности кончтрукции. Остальное - вспененный ПВХ. Единственный вертик 12см работает на вдув. Перед ним - поролоновый фильтр.
Нажмите на изображение для увеличения
Название: P4305551.JPG
Просмотров: 9801
Размер:	46.6 Кб
ID:	6884
Нажмите на изображение для увеличения
Название: P5065570.JPG
Просмотров: 10128
Размер:	74.3 Кб
ID:	6886
Нажмите на изображение для увеличения
Название: P5065572.JPG
Просмотров: 10100
Размер:	52.0 Кб
ID:	6887
Нажмите на изображение для увеличения
Название: P5065573.JPG
Просмотров: 10085
Размер:	50.2 Кб
ID:	6888
Нажмите на изображение для увеличения
Название: P5065575.JPG
Просмотров: 10257
Размер:	99.8 Кб
ID:	6889
Нажмите на изображение для увеличения
Название: P5065577.JPG
Просмотров: 10249
Размер:	133.3 Кб
ID:	6890

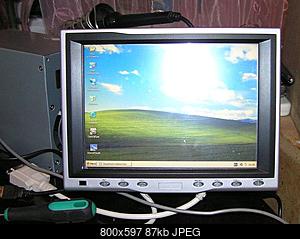

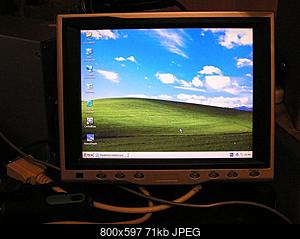

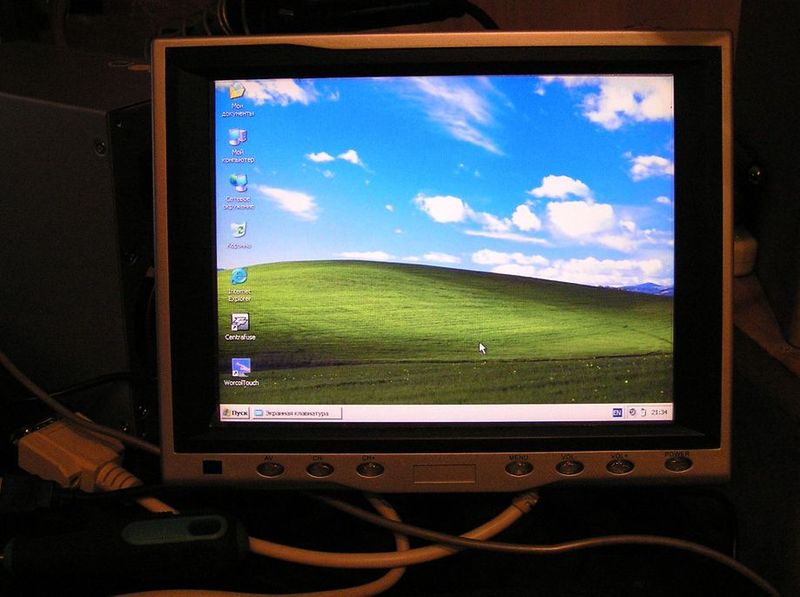

Был куплен монитор 8" неизвестного китайского (а может, и с Большой Арнаутской) происхождения. На нем нет ни одного намека на название . Тем не менее имеет ВГА вход, два видео входа и тач. Разрешение стандартное - 800х600.
Стоимость - 250у.е.
Нажмите на изображение для увеличения
Название: P4225387.JPG
Просмотров: 9919
Размер:	70.9 Кб
ID:	6882
Нажмите на изображение для увеличения
Название: P4225389.JPG
Просмотров: 10114
Размер:	87.3 Кб
ID:	6883

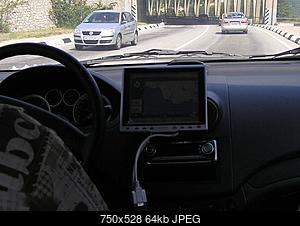

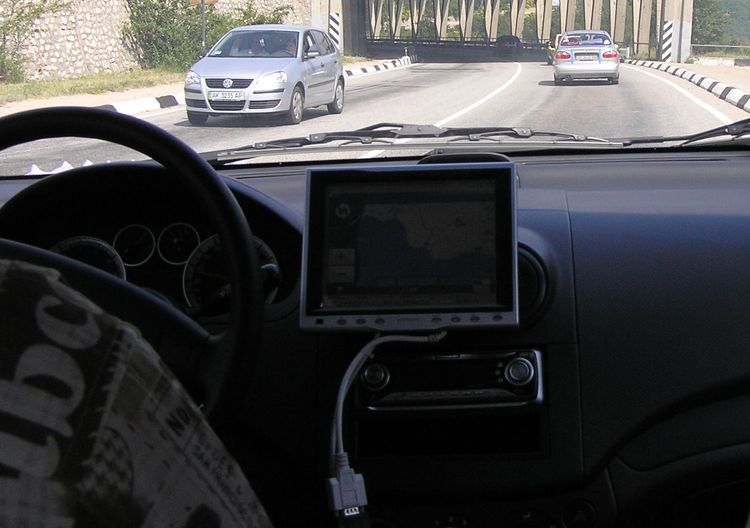

Сейчас комп сидит под водительским креслом, а моник временно прилеплен на кронштейн, закрепленный вместо одного из дефлекторов.
Нажмите на изображение для увеличения
Название: P6075802.JPG
Просмотров: 10084
Размер:	63.7 Кб
ID:	6891
Питание на все поступает от прикуривателя. Чтобы комп не перезагружался при запуске мотора установлена отдельная батарея 12В 3АЧ. Сделано так потому, что прикуриватель полностью отключается от АКБ на время вращения стартера.
Плюсы такого решения:
- моник легко снимается и кладется в бардачек, чтобы не привлекать внимания пионеров.
- Вся система демонтируется за 15 мин. Машина то гарантийная..
Минусы:
- Видимо из-за частого дергания туда-сюда уже начинает барахлить тач. Возможно, это врожденный глюк.
- Несколько неэстетично выглядит такая конструкция.
- Не очень удобно постоянно прятать моник и выключать комп при подъезде к местам стоянки. Чтобы те же пионеры не видели.

Из софта на компе прижились:
1. Навигация iGo2008.
2. TrackMaker для сохранения треков. Также он управляет следующей прогой:
3. Google Earth.
4. PortX для раздачи сигнала GPS нескольким прогам
5. WinAmp.
6. Media Player Classic
7. Карта Дубль-Гис. Это лучшая карта Одессы, которую я видел.
8. Opera
9. Дрова BT Widcomm. Ох, намучился я при установке...


Пока не прижились, но пытаюсь адаптировать:
1. Centrafuse. Всем хороша, но:
- есть проблемы с русскими контактами в PhoneControl и русскими тегами.
- Нет поддержки ape cue при воспроизведении музыки
- Мало места на дисплее оставляет внешним прогам

2. Road Runner. Вроде и интерфейс красивый, и в качестве плеера винамп пользует - а как-то не до конца продуман. А может, просто я не разобрался как оно работает... Будем копать.

В планах на будущее:
1. Найти таки фронтенд, который меня устроит хотя бы на 90%. Выполнено
2. Встроить моник в торпедо. Выполнено
3. организовать камеры заднего и прямого вида, а также циклическую запись с них. Камера ЗВ стоит
4. Поставить внешнюю звуковую карту. Звук встроенной - не ахти. Выполнено
5. Подключить это безобразие по OBD-II к машинке. Надо только разъем найти подходящий. Подключено, пишу софт
6. Поставить GSM модем. Телефон с этой задачей справляется хреново. Выполнено
7. Сделать контроллер для БП. Но не факт, что работать он будет как стандартные. Необходимость отпала
8. Заменить магнитолу на нормальные усилители. Для этого также надо будет придумать внешний регулятор громкости. Усилитель стоит
9. Организовать поддержку двух мониторов. Часто приходится кататься с дочуркой (3.8года) - и крутить ей мультики. планирую выделить для этого отдельный моник в подголовнике.
10. Плавно зреет мысля о 10" главном монике.

В общем, планов масса. Найти только время.
Продолжение следует...
__________________
Мой журнал: http://www.pccar.ru/showthread.php?p=79335

Последний раз редактировалось Alex_St; 24.06.2009 в 12:06.
Alex_St вне форума   Ответить с цитированием
Старый 26.06.2008, 16:31   #2
eug_car
Старший Пользователь

Регистрация: 14.02.2007
Город: SPb
Регион: 78, 98
Машина: Ch Lacetti Wagon
Сообщений: 112
eug_car is on a distinguished road
По умолчанию

Корпус понравился, просто, быстро и функционально! Остальное почти, как у меня.. а как вы крепление монитора сделали?
__________________
Проект
eug_car вне форума   Ответить с цитированием
Старый 26.06.2008, 17:50   #3
KapKan
Старший Пользователь

Аватар для KapKan

Регистрация: 16.06.2008
Возраст: 41
Город: Челябинск
Регион: 74
Машина: Renault Logan 2008 1.6
Сообщений: 115
KapKan is on a distinguished road
По умолчанию

а где нашел свое место сам системник
KapKan вне форума   Ответить с цитированием
Старый 26.06.2008, 19:38   #4
Alex_St
Старший Пользователь

Аватар для Alex_St

Регистрация: 09.04.2008
Возраст: 44
Город: Одесса
Регион: Украина
Машина: Chevrolet Aveo-II LS 2008
Сообщений: 896
Alex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to all
По умолчанию

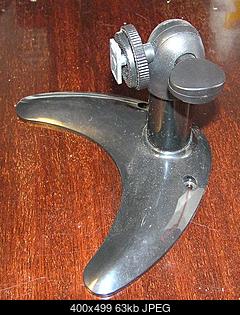

В комплекте с монитором шла вот такая подставка:
Нажмите на изображение для увеличения
Название: P6266342.JPG
Просмотров: 10292
Размер:	63.0 Кб
ID:	6896

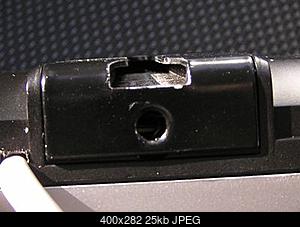

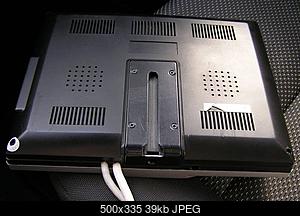

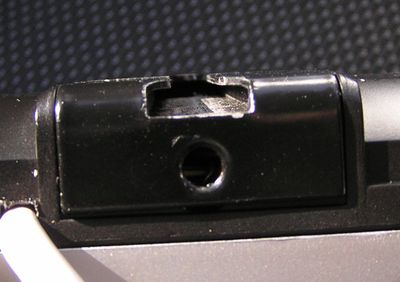

А монитор имеет вот такое крепление:
Нажмите на изображение для увеличения
Название: P6266345.JPG
Просмотров: 9932
Размер:	39.0 Кб
ID:	6897
Нажмите на изображение для увеличения
Название: P6266347.JPG
Просмотров: 10225
Размер:	25.5 Кб
ID:	6898
На первое время было решено сделать вот так:
Нажмите на изображение для увеличения
Название: P6266350.JPG
Просмотров: 10270
Размер:	57.3 Кб
ID:	6899
Нажмите на изображение для увеличения
Название: P6266351.JPG
Просмотров: 10261
Размер:	50.7 Кб
ID:	6900
Нажмите на изображение для увеличения
Название: P6266354.JPG
Просмотров: 10223
Размер:	33.8 Кб
ID:	6901
Нажмите на изображение для увеличения
Название: P6266355.JPG
Просмотров: 10322
Размер:	36.6 Кб
ID:	6902

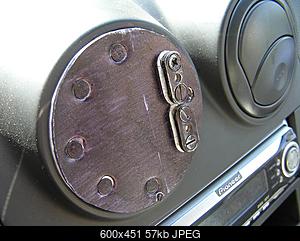

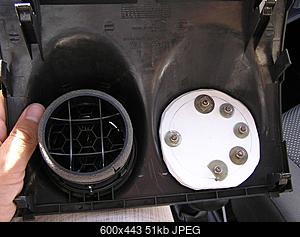

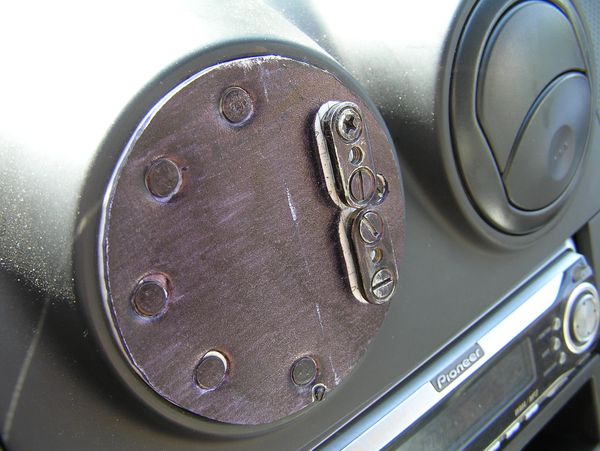

Собственно, это два круга, вырезанные из вспененного ПВХ, и закрепленные в отверстии дефлектора. Само отверстие позволяет такое сделать:
Нажмите на изображение для увеличения
Название: P6266356.JPG
Просмотров: 10073
Размер:	50.6 Кб
ID:	6903
Нажмите на изображение для увеличения
Название: P6266360.JPG
Просмотров: 10331
Размер:	55.6 Кб
ID:	6904

Сам карпутер размещен под водительским креслом. Рядом лежит резервный аккум. Туда же сведены провода от ЖПС, питания, моника, тача, звук.
__________________
Мой журнал: http://www.pccar.ru/showthread.php?p=79335
Alex_St вне форума   Ответить с цитированием
Старый 26.06.2008, 20:47   #5
Мастер
Старший Пользователь

Аватар для Мастер

Регистрация: 24.10.2007
Возраст: 40
Город: Tallinn
Регион: ***эстония***
Машина: 03\Nissan\X-trail
Сообщений: 298
Мастер is on a distinguished road
По умолчанию

Подвес моника - отлично.
Доступ к магнитоле смущает сильно.
Корпус неплохо, но что будет с компом на перепадах температуры. Впрочем это вопрос ко всем любителям пластиковых корпусов.
Мастер вне форума   Ответить с цитированием
Старый 26.06.2008, 21:10   #6
Alex_St
Старший Пользователь

Аватар для Alex_St

Регистрация: 09.04.2008
Возраст: 44
Город: Одесса
Регион: Украина
Машина: Chevrolet Aveo-II LS 2008
Сообщений: 896
Alex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to all
По умолчанию Re:

По поводу доступа - согласен. Но как я уже говорил - это временно. Уже обдумываю как встроить моник по-нормальному. Запасной корпус для дефлекторов уже приобретен
Кстати, с появлением компа единственное, что я пользую в магнитоле - это усь + РГ
Насчет холода - мне это тоже интересно. Время покажет.
__________________
Мой журнал: http://www.pccar.ru/showthread.php?p=79335
Alex_St вне форума   Ответить с цитированием
Старый 03.07.2008, 01:33   #7
Alex_St
Старший Пользователь

Аватар для Alex_St

Регистрация: 09.04.2008
Возраст: 44
Город: Одесса
Регион: Украина
Машина: Chevrolet Aveo-II LS 2008
Сообщений: 896
Alex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to all
По умолчанию Изготовление крепежа для монитора. Начало.

Эта славная пора года - Отпуск! Жаль, так редко он бывает и так недолог.
По поводу появившегося небольшого куска времени было решено испытать свои силы в оформлении монитора на торпедо.

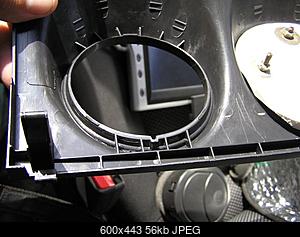

Как уже говорил, были куплены запасные паннель центральных дефлекторов, и рамка под магнитолу.

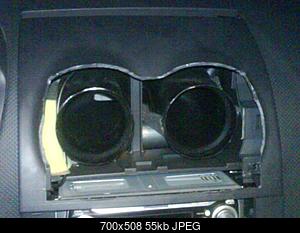

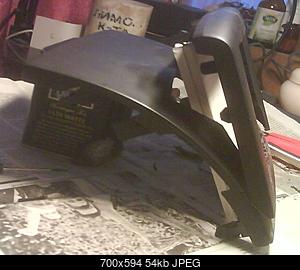

Панель была жестоко изкромсана, в ней было вырезано место под матрицу. Также пострадали и воздуховоды. Их длина также уменьшилась на 2 см.
Нажмите на изображение для увеличения
Название: DSC00641.JPG
Просмотров: 9632
Размер:	54.6 Кб
ID:	6983
В качестве рамки и козырька идеально нашла свое место рамка под магнитолу.

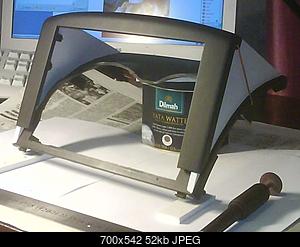

Примерка рамки:
Нажмите на изображение для увеличения
Название: DSC00618.JPG
Просмотров: 9982
Размер:	54.4 Кб
ID:	6973
Нажмите на изображение для увеличения
Название: DSC00619.JPG
Просмотров: 9842
Размер:	53.5 Кб
ID:	6974
Нажмите на изображение для увеличения
Название: DSC00620.JPG
Просмотров: 9837
Размер:	41.3 Кб
ID:	6975
Вывод - так и будем делать.

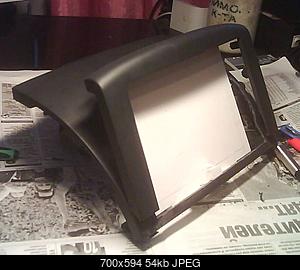

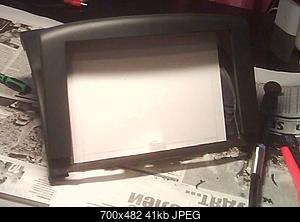

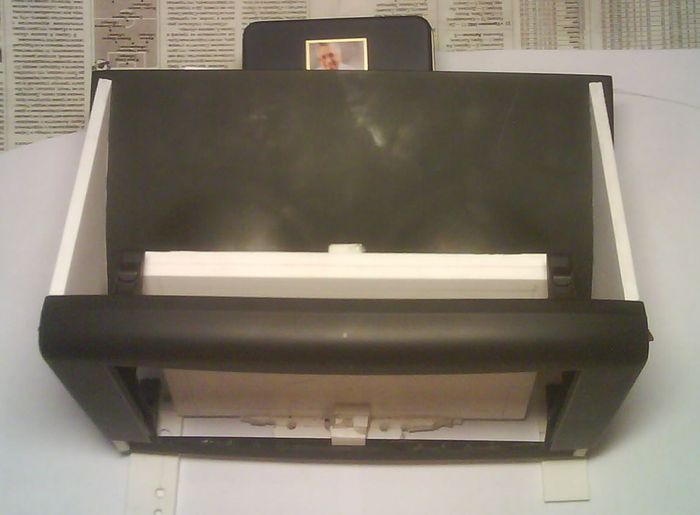

Между рамкой и панелью разместились клинья из вспененного ПВХ. Предварительно все стянуто кусочками толстой проволоки
Нажмите на изображение для увеличения
Название: DSC00624.JPG
Просмотров: 9534
Размер:	26.7 Кб
ID:	6976
Нажмите на изображение для увеличения
Название: DSC00625.JPG
Просмотров: 9585
Размер:	38.2 Кб
ID:	6977
Нажмите на изображение для увеличения
Название: DSC00626.JPG
Просмотров: 9811
Размер:	38.8 Кб
ID:	6978
Нажмите на изображение для увеличения
Название: DSC00628.JPG
Просмотров: 9989
Размер:	43.9 Кб
ID:	6979

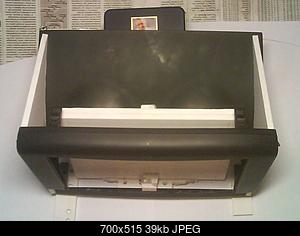

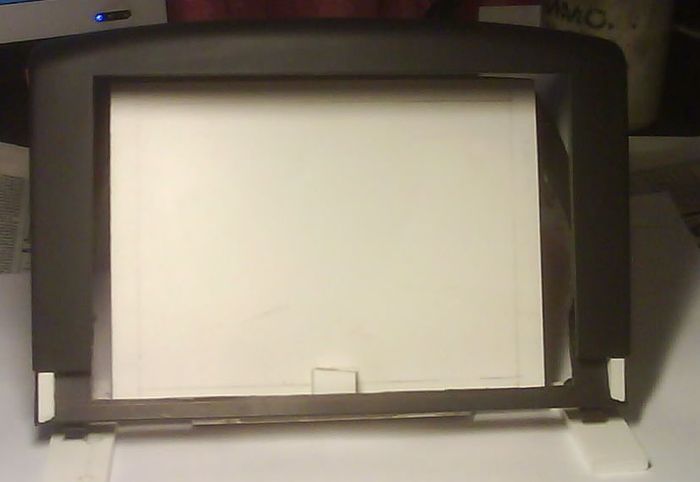

Белый прямоугольник внутри - это имитатор матрицы . Выполнен из куска того же ПВХ.
Вид без матрицы:
Нажмите на изображение для увеличения
Название: DSC00631.JPG
Просмотров: 9821
Размер:	51.7 Кб
ID:	6980

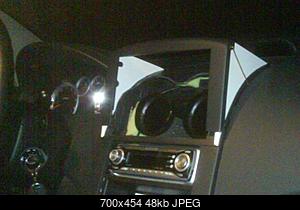

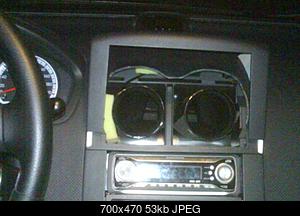

Примерка в авто:
Нажмите на изображение для увеличения
Название: DSC00639.JPG
Просмотров: 9547
Размер:	53.1 Кб
ID:	6981
Нажмите на изображение для увеличения
Название: DSC00640.JPG
Просмотров: 9939
Размер:	48.3 Кб
ID:	6982
Что впереди:
1. Скрепить все это безобразие
2. Организовать посадочное место для матрицы

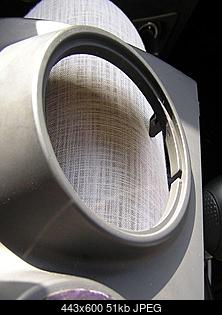

3. Оформить стенки и крышку. Пока планирую использовать дамские колготки. Посмотрим что из этого выйдет
4. Окрасить в цвет торпедо
__________________
Мой журнал: http://www.pccar.ru/showthread.php?p=79335
Alex_St вне форума   Ответить с цитированием
Старый 04.07.2008, 10:00   #8
Ving
Пользователь

Аватар для Ving

Регистрация: 05.02.2008
Возраст: 46
Город: Санкт-Петербург
Регион: 78, 98
Машина: Opel Zafira - 10, Chevrolet Aveo - 07
Сообщений: 27
Ving is on a distinguished road
По умолчанию

Я использовал родную рамку от монитора, такой вариант как у тебя, мне и в голову не пришел. Должно неплохо получиться.
__________________
Первый проект - Chevrolet Aveo II 2007
Intel D201GLY2, 1024Mb, M2-ATX, HDD 2.5 120Gb, Eplutus 8" + TouchScreen, GPS GlobalSat BU-353, BT, IRLink, BTC 9116URF, ELM 327, камера заднего хода NoName, WiFi D-Link.


Второй проект - Opel Zafira 2010
Intel D201GLY2, 1024Mb, M2-ATX, HDD 2.5 120Gb, 7"TouchScreen, GPS GlobalSat BU-353, BT, IRLink, BTC 9116URF, ELM 327, камера заднего хода NoName, WiFi D-Link.


Мой первый проект
Ving вне форума   Ответить с цитированием
Старый 04.07.2008, 14:46   #9
Alex_St
Старший Пользователь

Аватар для Alex_St

Регистрация: 09.04.2008
Возраст: 44
Город: Одесса
Регион: Украина
Машина: Chevrolet Aveo-II LS 2008
Сообщений: 896
Alex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to all
По умолчанию Наконец-то еще одна авейка

Ving: Собственно, твоя инсталляция и сподвигла меня на такой вариант. Единственное - мне не понравилось, что моник очень сильно выпирает из торпедо + блики. Поэтому решил монитор утопить вглубь.
А идея с рамкой пришла случайно. На всякий пожарный купил у официалов запасную рамку, но она не подошла. В ней гораздо больше вырез. Видимо, рамка была под штатную магнитолу. Совершенно случайно приложил ее - и понял, что это именно то, что нужно! теперь думаю, как это все оформить покрасивше.
__________________
Мой журнал: http://www.pccar.ru/showthread.php?p=79335
Alex_St вне форума   Ответить с цитированием
Старый 05.07.2008, 01:11   #10
Ving
Пользователь

Аватар для Ving

Регистрация: 05.02.2008
Возраст: 46
Город: Санкт-Петербург
Регион: 78, 98
Машина: Opel Zafira - 10, Chevrolet Aveo - 07
Сообщений: 27
Ving is on a distinguished road
По умолчанию

Немного не понял: что значит выпирает из торпедо, и про блики? У меня машинка тонированная, еще не было ситуации чтобы моник слеп.
Рамка действительно под штатную голову, у нас все Авехи идут уже с музыкой, но это не суть. Проверь, если я не ошибаюсь, рамка не совсем правильной формы, а именно: у нее верхняя сторона, шире, чем нижняя.
__________________
Первый проект - Chevrolet Aveo II 2007
Intel D201GLY2, 1024Mb, M2-ATX, HDD 2.5 120Gb, Eplutus 8" + TouchScreen, GPS GlobalSat BU-353, BT, IRLink, BTC 9116URF, ELM 327, камера заднего хода NoName, WiFi D-Link.


Второй проект - Opel Zafira 2010
Intel D201GLY2, 1024Mb, M2-ATX, HDD 2.5 120Gb, 7"TouchScreen, GPS GlobalSat BU-353, BT, IRLink, BTC 9116URF, ELM 327, камера заднего хода NoName, WiFi D-Link.


Мой первый проект
Ving вне форума   Ответить с цитированием
Ответ

Метки
chevrolet


Здесь присутствуют: 1 (пользователей: 0 , гостей: 1)

Опции темы Поиск в этой теме
Поиск в этой теме:

Расширенный поиск

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.



Часовой пояс GMT +4, время: 00:27.


Работает на vBulletin® версия 3.8.4.
Copyright ©2000 - 2024, Jelsoft Enterprises Ltd.
Перевод: zCarot
