По умолчанию Honda Accord 8th Gen Viliv X70 CarPC

В техническом аспекте все работы завершены и настоящий топик лишь скупое отражение принятых и реализованных решений проекта.
Объект проекта - достойный, а в некоторых чертах и превосходный, представитель бренда, к почитателям которого имею честь относиться. Европеец, 8-я генерация.



Как опция, для европейской и американской (Acura TSX) версий автомобиля доступна навигационная и развлекательная системы. Придают законченный и современный облик интерьеру автомобиля.



Ложка дегтя - в комплектации для России эти опции недоступны. Т.е., владелец лишен не только интерфейса навигации (в стоке, у Honda в купе с Navteq, ступор в части оцифровки картографической базы России), но и таких элементарных функций, как парковочная камера.

Владельцы довольствуются монохромным LCD, на котором отражается информация о состоянии устройств аудиосистемы и климат контроля.


Редкий из них не хочет изменений подобного положения. Не имеет смысла искать ответ на вопрос - почему Honda не предоставила возможности выбора российским гражданам.
Важен выход из сложившейся ситуации. Конечно, возможно самостоятельно закупить элементы стоковой навигационной системы и установить их. После поиска OEM компонент и возни с проводкой все работает как и в заводской комплектации. Огорчает только соотношение цена\функции, ведь стоимость оригинальных частей превысит 4 тысячи не наших.
Как говориться - свято место, пусто не бывает.. и на рынке уже широко представлены изделия китайской индустрии.. В абсолюте - WinCE, без притязаний на эргономику управления.. В общем - на любителя, с определенной степенью уважения к себе.

Реализованный проект - попытка найти альтернативное решение, в силу чего сформулированы технические требования и условия. В их числе:
- максимальные функциональные возможности (Navi, Multimedia, Internet, HFL, Digital TV, Rear Cam &etc.);
- время готовности системы к работе < 6 сек.;
- соблюдение эргономических параметров управления, в т.ч. touchscreen ;
- отражение информации штатной системы на дисплее встраиваемого устройства;
- суммарное энергопотребление всех устройств системы в режиме StandBy <0, 08A
- отсутствие вмешательства и нарушений заводской конструкции автомобиля;
- общее время на установку или демонтаж (возврат к исходному состоянию) <1час.;
- совокупная стоимость элементов системы и их установки не должна превышать 50% стоимости заводской навигационной системы.

Что имеем в результате:

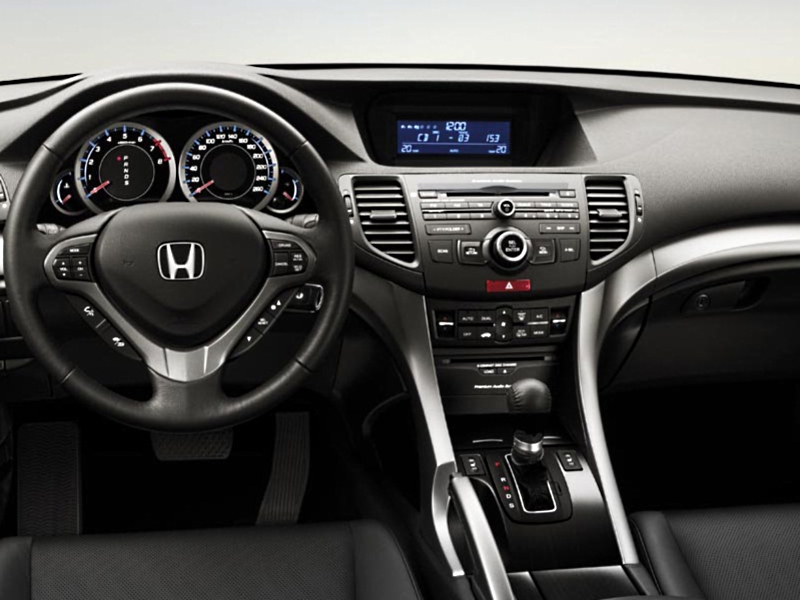

В стоке ОЕМ LCD расположен в глубокой нише главной панели. Передний срез ее представляет пересечение криволинейных плоскостей, что подталкивает к мысли не искать приключений и расположить новый монитор так же, как и в заводской навигации. Но тогда остается открытым вопрос по эргономике управления. Размещать touchscreen вне зоны досягаемости руки смысла большого не имеет..



Посмотрим, что располагается за ним:



Место достаточно не только для монитора, но и для компьютера.. еще больше задумываемся. Что бы не тратить время попусту, поручаем выбор компоновочного решения подсознанию, а тем временем решаем задачу вывода информации штатной системы на альтернативный монитор.

Смотрим, что там у OEM LCD внутри:



Ищем datasheet - фигвам, запрашиваем производителей микросхем - гордое молчание..
Идем не самым быстрым, но верным путем - пишущий осциллограф, различные shniffer, физический и логический уровни, крепкий и не очень чай, бессонные ночи - все, капитуляция - две шины и три логических потока капитулировали безоговорочно.
Подписание меморандума:
http://www.youtube.com/watch?v=ytd9sjHjA2U

Тем временем, подсознание рвется на простор - использовать в проекте готовое решение - Viliv X70. Благо его масса габаритные характеристики идеально подходят к криволинейным плоскостям проектной зоны. Макетная примерка и то, что образец корейской технологии оставил приятное впечатление от личного знакомства окончательно и бесповоротно решили судьбу проекта в его пользу.



Для тех, кто не знаком - основные характеристики Viliv X70:
Что не указал изготовитель - потребление в StandBy - 50mA.
Из ограничивающих конструктивных особенностей - всего один порт USB, верхнее расположение гнезда наушников.
Во всем остальном - вполне достойно.
Решение о применении Viliv X70 наложило отпечаток на все последующие технические решения проекта.

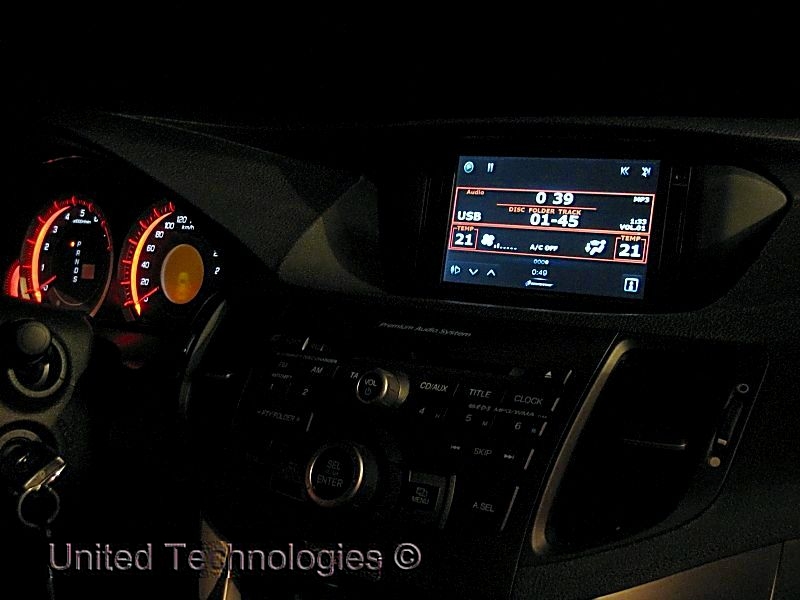

Результат работ выглядит так:
















Здесь видео процесса инсталляции:
http://www.youtube.com/watch?v=AcdllztxQ1Y

Фактический состав и схема соединений элементов проекта:



Синим и красным цветом обозначены оригинальные элеметны проекта
Желтым цветом - покупные элементы
Зеленым цветом - устройства автомобиля.

Покупные элементы. Естественно, покупные элементы имеют функциональные аналоги и их выбор достаточно широк. Фото тех, что установлены в этом проекте:

4G модем Yota (кстати, есть модели Viliv X70, имеющие встроенную опцию):



GPS приемник. Viliv имеет на борту Sirf3, но не шустрый в холодном старте. Добавлен проверенный в боях BU-353. Теперь в проекте доступно использовать две навигационные программы одновременно не прибегая к софтовым раздачам.



USB HUB. Комментариев не требует.



USB звуковая карта и микрофон. Viliv имеет на борту Mic., но стремимся к качеству профессиональных HFL, потому установлено это:



FM радио:

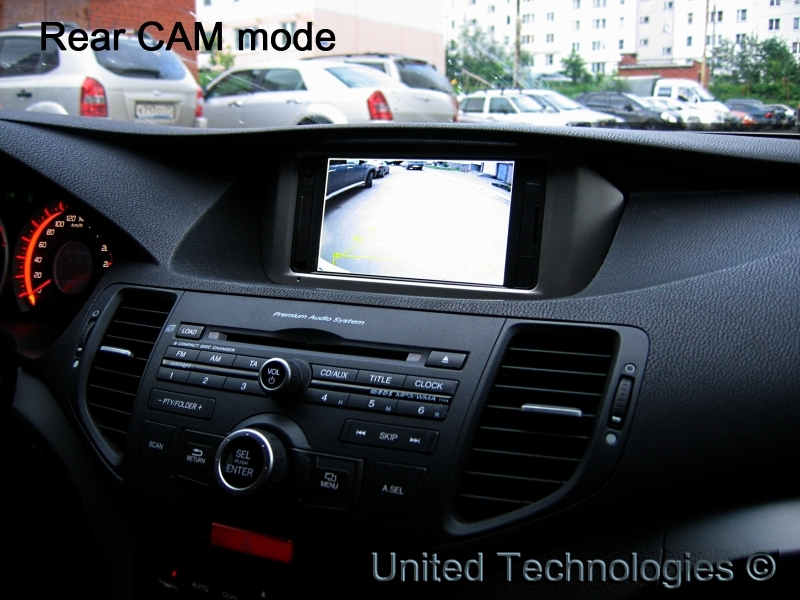

Камера:



Для камеры необходим видео захват:



Оригинальные элементы проекта:

Контроллер DUET+ с драйвером XP\Vista\7. Возможен драйвер для WinCE.



Основные функци:
- визаулизация информации штатной системы;
- управление PC подрулевыми кнопками.



Доступные (HotKey) режимы кнопок:
- штатный;
- mouse;
- keyscan (стрелки)
- назначаемые пользователем функции.

Видео здесь:
http://www.youtube.com/watch?v=H20lhuWJwAk

Блок питания компьютера:

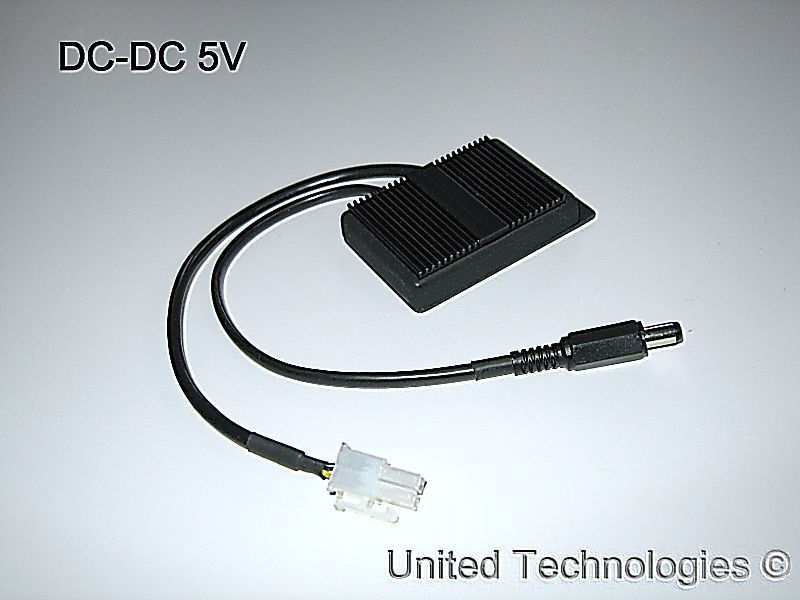

Блок питания USB HUB:



Линия задержки:



Дистанционное включение:
Видео:
http://www.youtube.com/watch?v=MQNwz-bnOlM

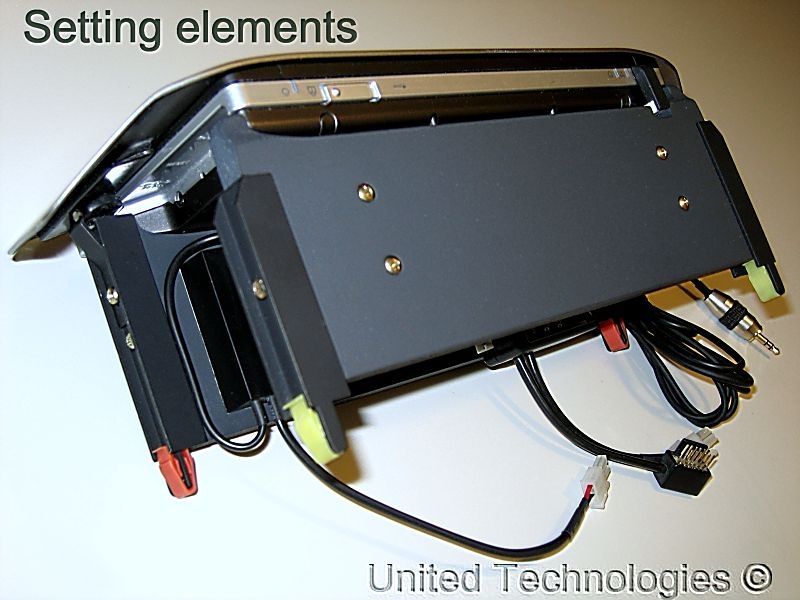

Шасси:

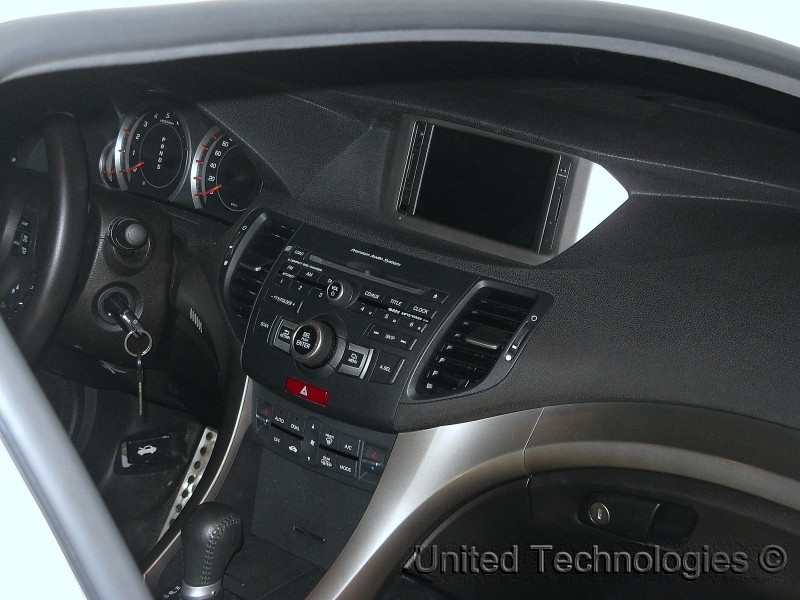

Все это на месте заводского LCD:

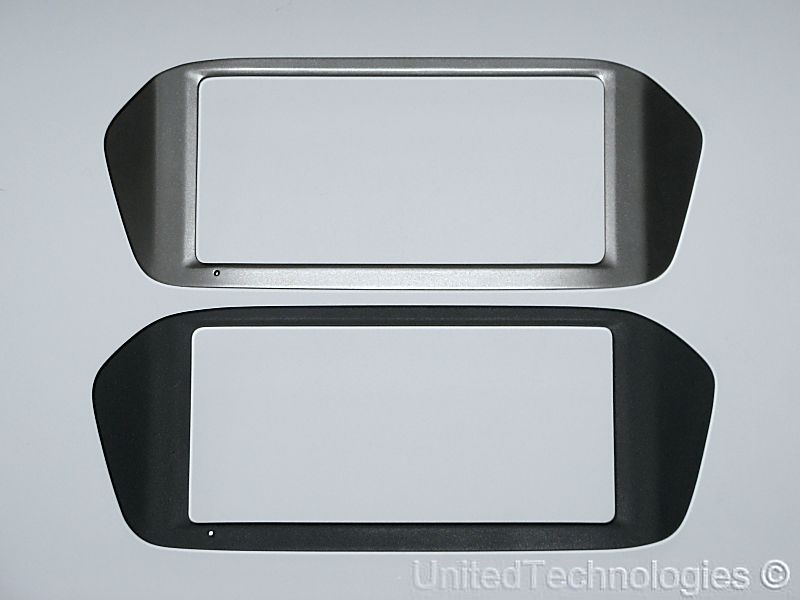

Рамка (и):





Много всяких мелочей:

Переходник аудио:



Разъем для подключения к кнопкам руля:

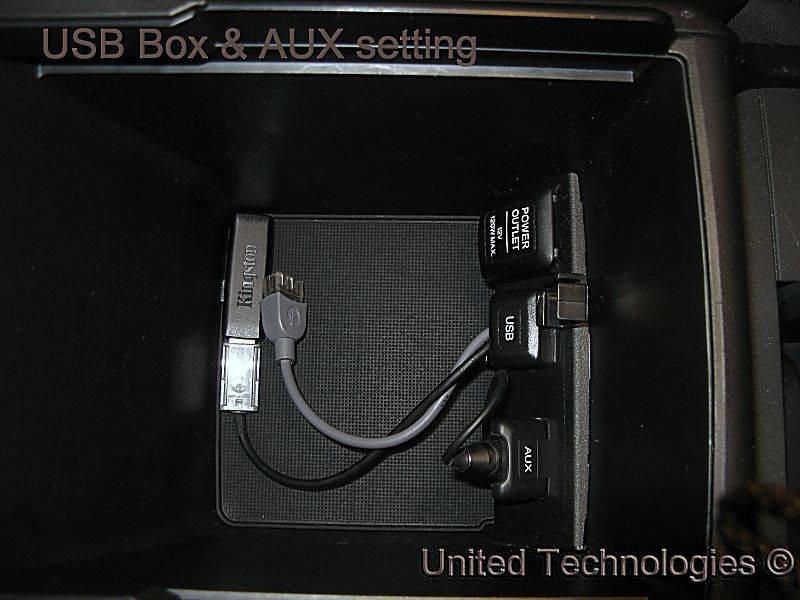

USB и AUX в центральном боксе:



Проектный фронтенд (CF 3.1) проявил свои тяжеловесные стороны и будет заменен на более простой. Вероятнее всего на этот:



Кому интересно, авторы здесь:
http://www.thepotplayer.com/sub_01.html?item_idx=1
Миниатюры
Нажмите на изображение для увеличения
Название: 08 interior base.jpg
Просмотров: 1643
Размер:	239.5 Кб
ID:	46337   Нажмите на изображение для увеличения
Название: 08 LCD non navi.jpg
Просмотров: 1521
Размер:	418.4 Кб
ID:	46342   Нажмите на изображение для увеличения
Название: wo HU.jpg
Просмотров: 1462
Размер:	425.2 Кб
ID:	46343   Нажмите на изображение для увеличения
Название: Factory LCD.jpg
Просмотров: 1476
Размер:	189.7 Кб
ID:	46344   Нажмите на изображение для увеличения
Название: 8th Gen Maket.jpg
Просмотров: 1480
Размер:	79.2 Кб
ID:	46345

Нажмите на изображение для увеличения
Название: FL Viliv.jpg
Просмотров: 1381
Размер:	253.3 Кб
ID:	46347   Нажмите на изображение для увеличения
Название: HA Viliv X70 Lz.jpg
Просмотров: 1434
Размер:	231.8 Кб
ID:	46348   Нажмите на изображение для увеличения
Название: AV Day2.jpg
Просмотров: 1450
Размер:	174.3 Кб
ID:	46349   Нажмите на изображение для увеличения
Название: AV night 3.jpg
Просмотров: 1452
Размер:	163.1 Кб
ID:	46350   Нажмите на изображение для увеличения
Название: AV Night 4.jpg
Просмотров: 1462
Размер:	266.6 Кб
ID:	46351

Нажмите на изображение для увеличения
Название: Frame black day.jpg
Просмотров: 1461
Размер:	370.0 Кб
ID:	46352   Нажмите на изображение для увеличения
Название: Frame silver day.jpg
Просмотров: 1445
Размер:	325.7 Кб
ID:	46353   Нажмите на изображение для увеличения
Название: Rear CAM Mode.jpg
Просмотров: 1461
Размер:	333.5 Кб
ID:	46354   Нажмите на изображение для увеличения
Название: Circuit Diargram.jpg
Просмотров: 1568
Размер:	74.8 Кб
ID:	46357   Нажмите на изображение для увеличения
Название: Yota 4G.jpg
Просмотров: 1467
Размер:	155.6 Кб
ID:	46367

Нажмите на изображение для увеличения
Название: BU-353.jpg
Просмотров: 1492
Размер:	230.2 Кб
ID:	46368   Нажмите на изображение для увеличения
Название: USB HUB Install.jpg
Просмотров: 1494
Размер:	334.0 Кб
ID:	46369   Нажмите на изображение для увеличения
Название: Mic install.jpg
Просмотров: 1398
Размер:	323.8 Кб
ID:	46377   Нажмите на изображение для увеличения
Название: Rear CAM.jpg
Просмотров: 1434
Размер:	54.6 Кб
ID:	46378   Нажмите на изображение для увеличения
Название: Easy .jpg
Просмотров: 1460
Размер:	134.3 Кб
ID:	46379

__________________
Мои проекты: Range Rover & Acura MDX 1th gen & Honda Accord & Acura MDX 2010

Последний раз редактировалось slden; 12.05.2017 в 00:20.
slden вне форума   Ответить с цитированием
Старый 09.06.2010, 01:24   #2
Hamster
Больной. Диагноз "Car PC"

Аватар для Hamster

Регистрация: 01.09.2005
Возраст: 46
Город: Москва
Регион: 77, 97, 99, 177
Машина: 08\Acura\MDX •••• 07\Honda\Civic 4D
Сообщений: 4,379
Hamster is a splendid one to beholdHamster is a splendid one to beholdHamster is a splendid one to beholdHamster is a splendid one to beholdHamster is a splendid one to beholdHamster is a splendid one to beholdHamster is a splendid one to behold
По умолчанию

Ну, как всегда качество решений на самом высоком уровне!
Афигенно, просто слов нет
__________________
Старый проект Honda Accord RHD
Теперь будет Acura MDX 2008 и Honda Civic 4D 2007 и Mitsubishi Outlander XL 2011
Hamster вне форума   Ответить с цитированием
Старый 09.06.2010, 01:44   #3
mcf1
Guest

Сообщений: n/a
По умолчанию

+1
очень круто все выполнено

PS я так понял проект не единичный, и с серебристой торпедой, и с черной?
  Ответить с цитированием
Старый 09.06.2010, 13:54   #4
engineer_78
Старший Пользователь

Регистрация: 04.11.2009
Регион: 50, 90, 150
Сообщений: 133
engineer_78 is on a distinguished road
По умолчанию

Отлично все сделанно, а главное акуратно!
engineer_78 вне форума   Ответить с цитированием
Старый 10.06.2010, 16:40   #5
slden
Старший Пользователь

Регистрация: 05.12.2006
Город: Тула
Регион: 71
Машина: Range Rover\Acura MDX
Сообщений: 177
slden is just really niceslden is just really niceslden is just really niceslden is just really nice
Smile

Всем спасибо!

Цитата:
Сообщение от mcf1 Посмотреть сообщение
PS я так понял проект не единичный, и с серебристой торпедой, и с черной?
Нет, пока один, но склонный к размножению
Работы по конструкции, подбору фактуры и цвету рамки отняли немало времени - макетировалось и выполнялось более десятка вариантов - все в помойку.. Выбор пал на высокопрочный алюминиевый сплав и лакокрасочное покрытие.. Сама конструкция, при внешней простоте, требует изготовления с точностью 0.3 мм.. По цветовой гамме, выполнено в двух вариантах:
a) цвет декоративных панелей салона автомобиля.
b) цвет и фактура головного устройства.
На любителя, мнения зривших воочию разделились приблизительно поровну... Мне более в цвет панелей:



А так, юзаются оба варианта.. вносят разнообразие, как новая мебель в квартире..

ЗЫ. с china пример не берем, у них модно продавать девайсы со сменным обличием... там термопластавтоматы бушуют, а здесь ручная работа, хоть и оснащенная..
Миниатюры
Нажмите на изображение для увеличения
Название: External.jpg
Просмотров: 1468
Размер:	357.6 Кб
ID:	46382   Нажмите на изображение для увеличения
Название: DUET+ Controller.jpg
Просмотров: 1486
Размер:	182.8 Кб
ID:	46384   Нажмите на изображение для увеличения
Название: SWB Control PC.jpg
Просмотров: 1453
Размер:	350.2 Кб
ID:	46385   Нажмите на изображение для увеличения
Название: DCDC1ps-vi.jpg
Просмотров: 1822
Размер:	331.3 Кб
ID:	46386   Нажмите на изображение для увеличения
Название: DC-DC 5V 3A.jpg
Просмотров: 1449
Размер:	156.7 Кб
ID:	46387

Нажмите на изображение для увеличения
Название: Delay Line.jpg
Просмотров: 1483
Размер:	120.1 Кб
ID:	46388   Нажмите на изображение для увеличения
Название: RP ON.jpg
Просмотров: 1520
Размер:	125.5 Кб
ID:	46390   Нажмите на изображение для увеличения
Название: Chassis Details E.jpg
Просмотров: 1419
Размер:	80.0 Кб
ID:	46391   Нажмите на изображение для увеличения
Название: Chassis.jpg
Просмотров: 1421
Размер:	142.2 Кб
ID:	46392   Нажмите на изображение для увеличения
Название: Chassis assembly.jpg
Просмотров: 1439
Размер:	175.8 Кб
ID:	46393

Нажмите на изображение для увеличения
Название: Chassis & Frame.jpg
Просмотров: 1451
Размер:	135.8 Кб
ID:	46394   Нажмите на изображение для увеличения
Название: Setting elements.jpg
Просмотров: 1423
Размер:	203.3 Кб
ID:	46395   Нажмите на изображение для увеличения
Название: Viliv X70 & Frame.jpg
Просмотров: 1455
Размер:	52.0 Кб
ID:	46396   Нажмите на изображение для увеличения
Название: Chassis assembly installation.jpg
Просмотров: 1425
Размер:	437.6 Кб
ID:	46397   Нажмите на изображение для увеличения
Название: Frame silver.jpg
Просмотров: 1447
Размер:	130.2 Кб
ID:	46401

Нажмите на изображение для увеличения
Название: Frame.jpg
Просмотров: 1434
Размер:	100.3 Кб
ID:	46402   Нажмите на изображение для увеличения
Название: Audio Jack.jpg
Просмотров: 1458
Размер:	148.9 Кб
ID:	46403   Нажмите на изображение для увеличения
Название: SWB.jpg
Просмотров: 1466
Размер:	180.4 Кб
ID:	46404   Нажмите на изображение для увеличения
Название: USB BOX.jpg
Просмотров: 1434
Размер:	191.0 Кб
ID:	46405   Нажмите на изображение для увеличения
Название: CF31.jpg
Просмотров: 685
Размер:	66.4 Кб
ID:	46406

__________________
Мои проекты: Range Rover & Acura MDX 1th gen & Honda Accord & Acura MDX 2010

Последний раз редактировалось slden; 18.01.2017 в 23:55.
slden вне форума   Ответить с цитированием
Старый 11.06.2010, 11:24   #6
engineer_78
Старший Пользователь

Регистрация: 04.11.2009
Регион: 50, 90, 150
Сообщений: 133
engineer_78 is on a distinguished road
По умолчанию

А как дела обстоят с ThepotPlayer? Кряка нет к нему?
engineer_78 вне форума   Ответить с цитированием
Старый 12.06.2010, 09:15   #7
il74
Старший Пользователь

Аватар для il74

Регистрация: 07.05.2009
Возраст: 45
Город: Стерлитамак
Регион: 02
Машина: Toyota Corolla 2007
Сообщений: 115
il74 is on a distinguished road
Thumbs up

+1000 !!!
Да всегда завидую "белой завистью" людям имеющим терпение, голову и руки заточенные под красивую реализацию своих идей!!!
__________________
TOYOTA Corolla 2007 - ПРОДАН
KIA CEED
il74 вне форума   Ответить с цитированием
Старый 12.06.2010, 12:48   #8
sanya.xp
Старший Пользователь

Аватар для sanya.xp

Регистрация: 31.10.2008
Возраст: 37
Город: Санкт-Петербург-Кострома
Регион: 44
Машина: 2001\Toyota\Фунтик
Сообщений: 108
sanya.xp is on a distinguished road
По умолчанию

Классно красиво, аккуратно!!!

Пару вопросов:
1. какое время загрузки у данного девайса?
2. как устанавливал парковочную камеру, пилил чего нибудь или подошла в штатное место?
3. как организовал переключение на камеру ЗВ авто или с кнопоньки?
4. какое качество приема у fm радио по сравнению с магнитолой?
__________________
--Моя Toyota--
sanya.xp вне форума   Ответить с цитированием
Старый 15.06.2010, 04:21   #9
slden
Старший Пользователь

Регистрация: 05.12.2006
Город: Тула
Регион: 71
Машина: Range Rover\Acura MDX
Сообщений: 177
slden is just really niceslden is just really niceslden is just really niceslden is just really nice
По умолчанию

Цитата:
Сообщение от engineer_78 Посмотреть сообщение
А как дела обстоят с ThepotPlayer?
Работает, проходит тестирование в Acura MDX. Заявленные производителем функции выполняет.
Цитата:
Сообщение от engineer_78 Посмотреть сообщение
Кряка нет к нему?
Наличием не интересовался, используется лицензионный

Цитата:
Сообщение от sanya.xp Посмотреть сообщение
1. какое время загрузки у данного девайса?
Windows XP Professional Edition ~ 20 сек. Основной режим эксплуатации системы StandBy < 5 сек.

Цитата:
Сообщение от sanya.xp Посмотреть сообщение
2. как устанавливал парковочную камеру, пилил чего нибудь или подошла в штатное место?
Дорабатывалась пластиковая накладка, т.к. камера не для 8-й генерации. По отверстию крышки багажника - как родная.
Цитата:
Сообщение от sanya.xp Посмотреть сообщение
3. как организовал переключение на камеру ЗВ авто или с кнопоньки?
Переключение производится автоматически. Штатный логический сигнал (R) BackLT отслеживается контроллером DUET+, далее его драйвер
Цитата:
Сообщение от sanya.xp Посмотреть сообщение
4. какое качество приема у fm радио по сравнению с магнитолой?
Разница не ощутима. Используется штатная FM антенна и ее усилитель
__________________
Мои проекты: Range Rover & Acura MDX 1th gen & Honda Accord & Acura MDX 2010
slden вне форума   Ответить с цитированием
Старый 16.06.2010, 05:23   #10
Dr.Sqaer
Пользователь

Регистрация: 14.01.2008
Город: Санкт-Петербург
Регион: 77, 97, 99, 177
Машина: 1999 Lincoln Navigator
Сообщений: 26
Dr.Sqaer is on a distinguished road
По умолчанию

А стоимость радиоприёмника не подскажите?
Dr.Sqaer вне форума   Ответить с цитированием
Ответ


Здесь присутствуют: 1 (пользователей: 0 , гостей: 1)

Опции темы Поиск в этой теме
Поиск в этой теме:

Расширенный поиск

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.



Часовой пояс GMT +4, время: 19:03.


Работает на vBulletin® версия 3.8.4.
Copyright ©2000 - 2020, Jelsoft Enterprises Ltd.
Перевод: zCarot
Яндекс.Метрика
