Итак, описываю свой проект. Цели и задачи построения CarPC описывать не буду, т.к. они примерно те же как и у всех, выделю лишь особенности:
1) Комп должен быть настолько мощным, чтобы ребёнок на заднем сидении мог играть в игры на втором мониторе или смотреть мультики, пока я сморю на навигашку на основном, которая не тормозит из-за недостатка производительности компа
2) Возможность использования жидкостного охлаждения CarPC
3) Создание CarPC при уже существующей аудиоподготовке авто и камеры ЗВ, соответственно грамотное подключение компа ко всему что уже есть.
4) Разнесение компонентов CarPC внутри панели авто для того, чтобы даже если пионеры залезут им было неинтересно тырить "непонятные платы"(имеется печальный опыт воровства магнитолы без панельки!)

Как и у многих был куплен монитор Lilliput 889GL-NP/C/T, как наиболее удовлетворяющий характеристикам монитора в авто, однако я погорячился с 8-ми дюймами, 7-ку было бы встроить куда легче, но я упрямый, так что вот что получилось:

Разбираем монитор:

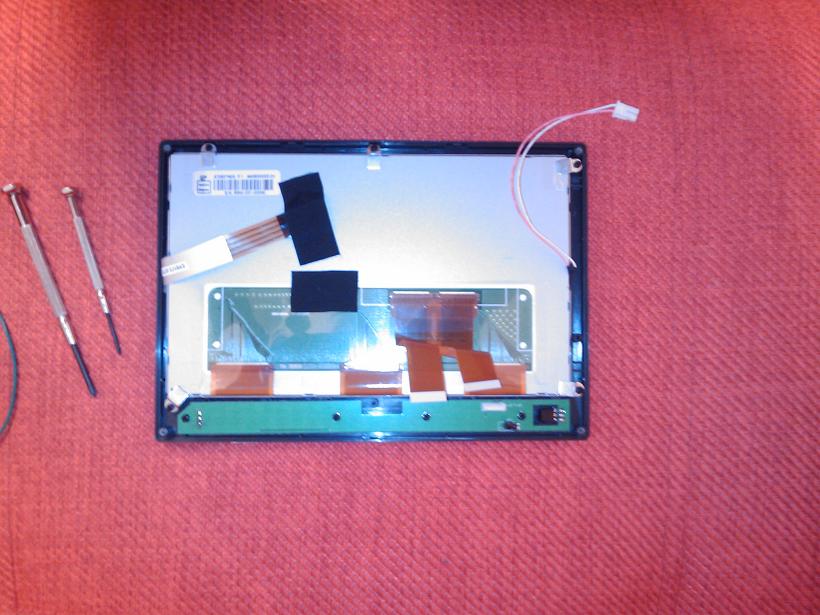

Аккуратно отсоединяем половинки и видим матрицу с кнопками управления:
Нажмите на изображение для увеличения
Название: Разборка монитора.jpg
Просмотров: 10774
Размер:	83.0 Кб
ID:	10844

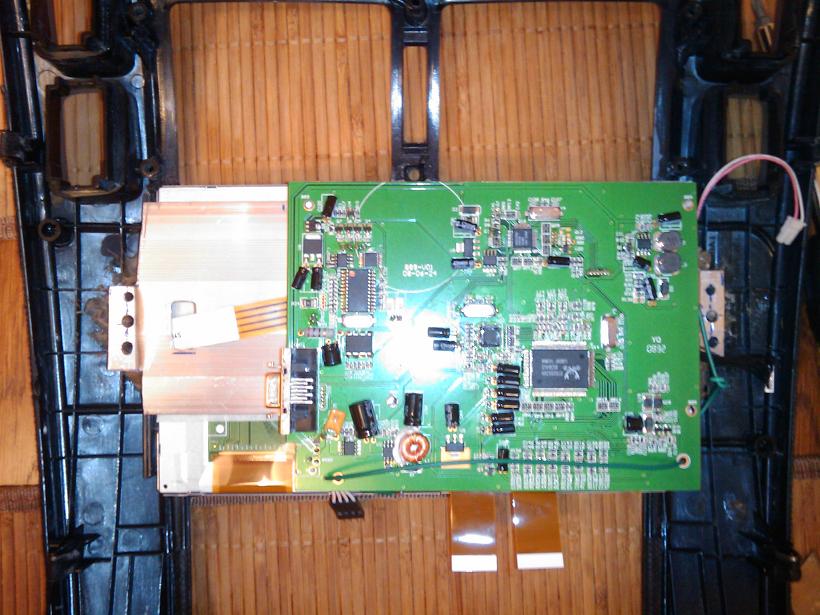

А вот и плата контроллера:
Нажмите на изображение для увеличения
Название: Разборка монитора 2.jpg
Просмотров: 10687
Размер:	92.3 Кб
ID:	10845

Когда оформлял замену консоли по страховке после воровства магнитолы, остались царапины - попросил в страховой вернуть старую запчасть - вернули, оказалось царапин на ней нет - это просто было испачкано чем-то, в итоге имеем вторую центральную консоль, которую не жалко испортить. Вот она, та часть что не участвует в эксперименте заклеена малярным скотчем:
Нажмите на изображение для увеличения
Название: Консоль до встройки монитора.jpg
Просмотров: 10808
Размер:	59.4 Кб
ID:	10846

Далее идём стандартным путём, резка, "волосатая" шпатлёвка, финишная шпатлёвка, шкурка, грунтовка, покраска.

Но не всё так оказалось просто, т.к. габариты матрицы выходят за свободное место в консоли по вертикали - пришлось сильно изрезать корпус монитора, оставив лишь небольшую часть передней рамки, все остальные крепления матрицы, платы и панели кнопок управления пришлось делать заново. Эх, чего ж я не взял 7 дюймов...

Консоль с отрезанной рамкой монитора, прихваченной паяльником:
Нажмите на изображение для увеличения
Название: Консоль с припаянной рамкой монитора общий вид.jpg
Просмотров: 10548
Размер:	63.8 Кб
ID:	10847
Нажмите на изображение для увеличения
Название: Консоль с припаянной рамкой монитора.jpg
Просмотров: 10837
Размер:	50.8 Кб
ID:	10848

Далее "волосатой" шпатлёвкой придаём примерную форму и заполняем ненужные пустоты:
Нажмите на изображение для увеличения
Название: Консоль с волосатой шпаклёвкой.jpg
Просмотров: 10069
Размер:	64.1 Кб
ID:	10849

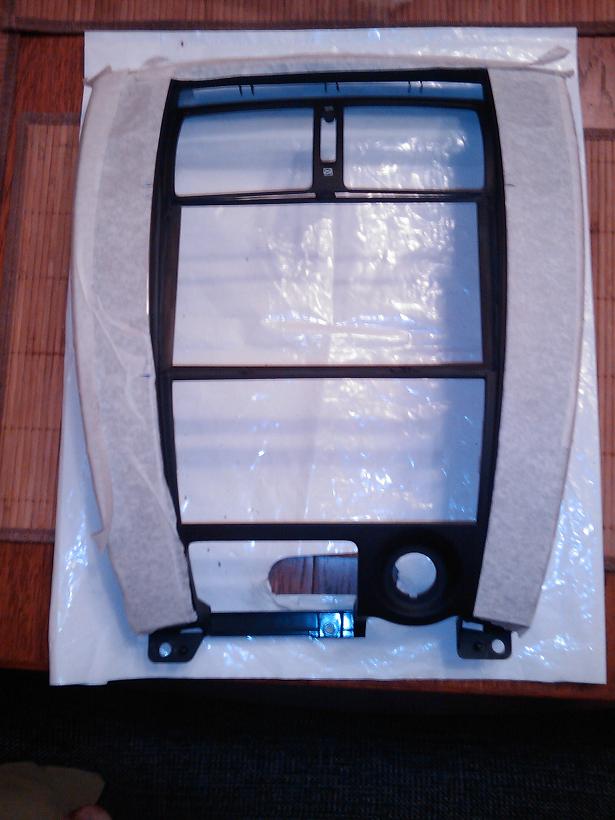

Потом шкурим и наносим финишную шпатлёвку:
Нажмите на изображение для увеличения
Название: Консоль с файн-шпаклёвкой.jpg
Просмотров: 10099
Размер:	84.0 Кб
ID:	10850

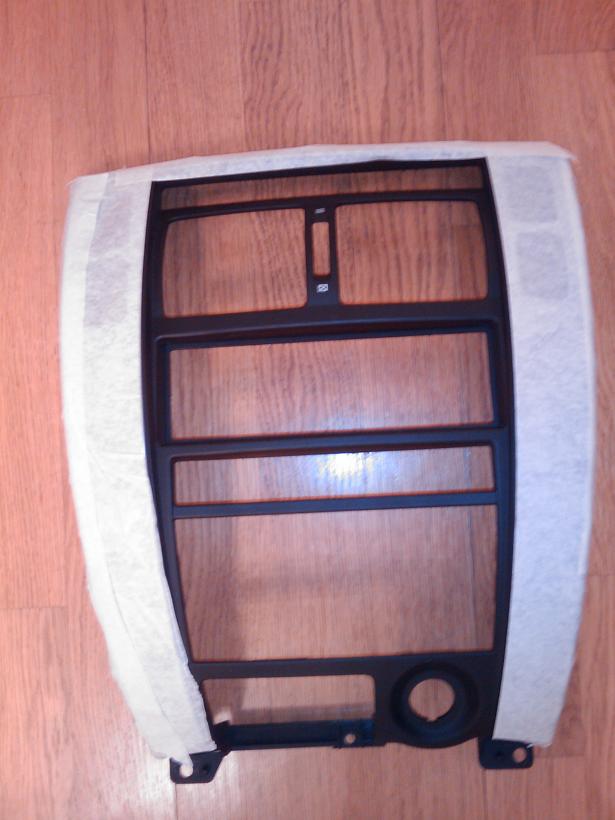

Далее мокрая шкурка и получаем предварительный вариант:
Нажмите на изображение для увеличения
Название: Консоль шлифованная.jpg
Просмотров: 10278
Размер:	67.8 Кб
ID:	10851

Для большинства, кто встраивал мониторы - это была самая сложная часть работы, у меня это было так сказать только полпути, ведь вертикальные крепления для матрицы отрезаны, да и плата по высоте больше, чем матрица, надо либо располагать её перпендикулярно матрице, что проблематично из-за короткого шлейфа, либо под углом - опять лишний раз поругал себя, за то что связался с 8-ми дюймами. Но, внимательно приглядевшись к плате контроллера стало понятно, что как раз те 10 мм, что мешают поставить плату как положено, т.е. позади матрицы параллельно ей, не несут на себе значимых дорожек или радиодеталей.
Решено было рискнуть и отрезать нафиг кусок ненужного текстолита, что и было сделано методом процарапывания пилкой канавки по металлической линейке и последующим отламыванием. Потом края подравнял надфилем.
Панель кнопок управления монитором уже нигде не помещалась кроме как на воздуховодах, выносить кнопки я не собирался, вынес только ИК приёмник для пульта ДУ, удлинив его кусочком шлейфа IDE.
Видимая часть матрицы располагалась великолепно, но вот невидимая только если подрезать воздуховоды(буквально на толщину пластмассы, но по-другому никак не влезала матрица, пришлось подрезать), как назло, место подрезания приходилось на ту часть где проходит крепление между двумя половинками воздуховодов, чтобы механизм открытия решёток работал как и раньше хорошо, крепление после подрезания перенёс, сделав его из куска пластмассы от рамки и всё тойже волосатой шпатлёвки, вот что получилось:
Нажмите на изображение для увеличения
Название: Воздуховоды вид спереди.jpg
Просмотров: 10086
Размер:	69.2 Кб
ID:	10852
Нажмите на изображение для увеличения
Название: Воздуховоды вид снизу.jpg
Просмотров: 9970
Размер:	72.9 Кб
ID:	10853

Всё должно располагаться вот так:
Нажмите на изображение для увеличения
Название: Матрица и плата примерка.jpg
Просмотров: 10464
Размер:	98.4 Кб
ID:	10854
Поэтому думал как сделать крепления, самый простой способ, это изготовить планку, которой можно прижать матрицу к рамке и разместить на этой же планке плату контроллера, ну и сделать отдельно крепление для платы кнопок управления на воздуховодах, в Леруа-Мерлен был куплен широкий алюминиевый порог и из него была изготовлена планка, а также пластиковый уголок из него крепление для панели кнопок управления.
Отверстие для ИК приёмника:
Нажмите на изображение для увеличения
Название: Отверстие для ИК приёмника.jpg
Просмотров: 10275
Размер:	74.1 Кб
ID:	10855

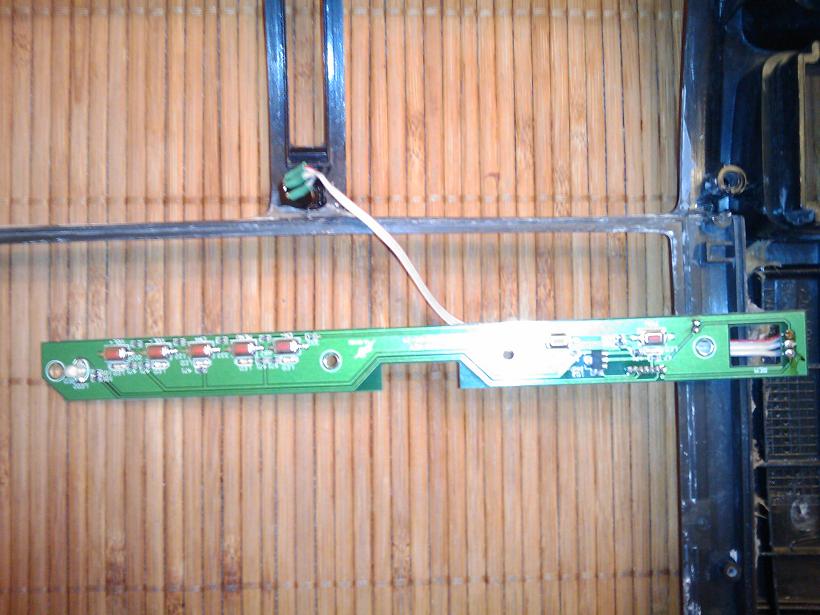

ИК-Приёмник приклеил термоклеем:
Нажмите на изображение для увеличения
Название: Плата кнопок монитора.jpg
Просмотров: 10061
Размер:	82.9 Кб
ID:	10856
Чтобы зафиксировать планку, которая прижмёт матрицу были сделаны крепления под саморезы при помощи всё той же волосатой шпатлёвки и паяльника:
Нажмите на изображение для увеличения
Название: Крепления матрицы - примерка.jpg
Просмотров: 10257
Размер:	64.2 Кб
ID:	10857
Вот таким образом должна держаться матрица:
Нажмите на изображение для увеличения
Название: Держатель матрицы из порога.jpg
Просмотров: 10357
Размер:	73.4 Кб
ID:	10858
И плата над ней:
Нажмите на изображение для увеличения
Название: Держатель с платой.jpg
Просмотров: 10122
Размер:	99.3 Кб
ID:	10859

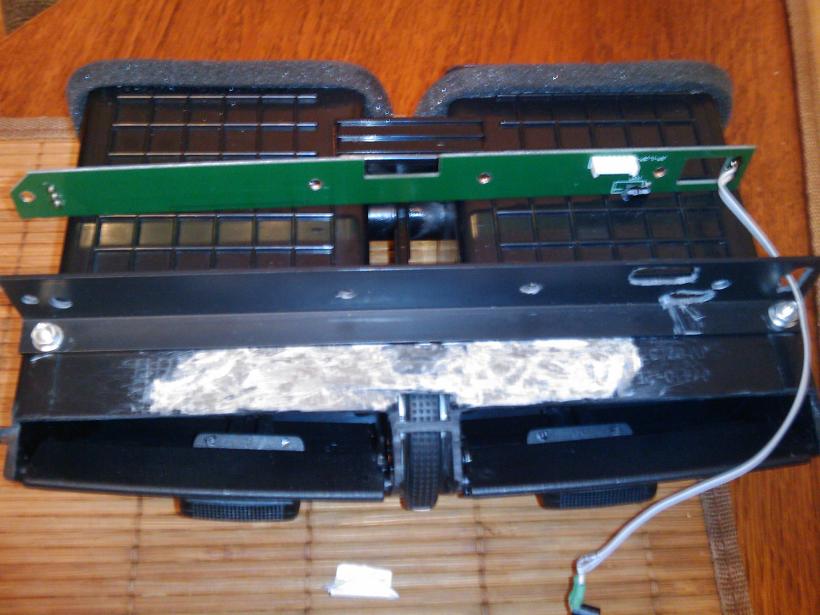

Далее прикрепляем плату с кнопками управления к изготовленному на возуховодах креплению:
Нажмите на изображение для увеличения
Название: Воздуховоды крепление для панели кнопок.jpg
Просмотров: 10379
Размер:	76.9 Кб
ID:	10860
Нажмите на изображение для увеличения
Название: Воздуховоды крепление для панели кнопок 2.jpg
Просмотров: 10363
Размер:	74.8 Кб
ID:	10861
Далее всё собираем. Потом, ооочень волнуясь из-за отрезанной платы и из-за того что всё это я делал впервые, включаем и о, чудо - всё это хозяйство работает! И даже пульт ДУ :
Нажмите на изображение для увеличения
Название: Первая проба.jpg
Просмотров: 10358
Размер:	38.9 Кб
ID:	10862
Вот так это выглядит с обратной стороны:
Нажмите на изображение для увеличения
Название: Тестовая сборка.jpg
Просмотров: 10350
Размер:	106.0 Кб
ID:	10863

Потом всё разобрал, загрунтовал, покрасил в 3 слоя краской для бамперов ABRO матовой и всё собрал обратно. Я ещё проложил между матрицей и планкой двусторонний скотч 3M, чтобы крепление было надёжным и матрица несмещалась от мелких вибраций:

Как видите матрица в воздуховодах не торчит и внешний вид не портит:

Вот так получилось всё скопоновать в итоге:

Матрица тютелька в тютельку подошла от отверстия воздуховодов до отверстия климата, если бы ещё на пару-тройку миллиметров больше была - не знаю чтобы я делал.
Всё без проблем установил в авто и подключил камеру заднего вида:



И совет для таких ж новичков как и я по поводу встраивания монитора в машину - не бойтесь экспериментировать, я ни разу до этого не имел дело со шпатлёвкой и вообще с подобными делами, получилось не идеально конечно, но приемлемо для меня, главное иметь терпение, не торопиться и купить необходимые материалы и инструмент, чтобы не городить всё "из подруки на соплях".

Сейчас идёт работа над компом, комплектующие планируются такие:
1) Материнская плата Zotac GeForce 9300-ITX WiFi - куплена
2) Процессор Intel Core 2 Quad 8200S - буковка "S" многое значит в том числе и по деньгам, разум жабу победил - куплен
3) Блок питания M4-ATX - куплен
4) Система охлаждения Swiftech H20-120 - отказался от её использования из-за ненадобности такого активного охлаждения
5) Память 2*2Gb DDR2 800Mhz - OCZ DDR2 PC2-6400 Blade Series - куплена
6) SSD-диск OCZ Vertex Series SATA II 2.5" SSD 60GB - OCZSSD2-1VTX60G - куплен
7) Корпус самодельный в процессе изготовления
8) Звук - это отдельная тема будет после встраивания компа
9) - ... остальные аксессуары типа GPS, Bluetooth и т.д.

ПО Centrafuse 2.1 - куплена, остальное по ходу дела, если денег хватит всё постараюсь купить лицензионное.

Последний раз редактировалось dimitryg; 25.06.2009 в 17:05.
dimitryg вне форума   Ответить с цитированием
Старый 01.06.2009, 17:34   #2
dimitryg
Пользователь

Аватар для dimitryg

Регистрация: 13.02.2009
Возраст: 41
Город: Москва
Регион: 77, 97, 99, 177
Машина: 2007\Hyundai\Tucson
Сообщений: 77
dimitryg is on a distinguished road
По умолчанию

Итак, почти все компоненты были собраны. При снятии консоли я обратил внимание на то, что при установке магнитолы 1 DIN у туссанов предусмотрена полочка, которая маячила перед глазами и я подумал, что места под комп за монитором не хватит, оказывается она снимается(ну, конечно, ведь есть же штатные магнитолы 2DIN размером), после чего освобождается куча места внутри и как выяснилось вполне достаточно для установки компа за монитор:
Вот полочка:

Вот сколько места, после того как полочку удалил:

Вырезал макет корпуса из картона, после пары примерок стало ясно, что силовая труба панели немного мешает, поэтому необходимо для неё сделать вырез:


После этого корпус утопает легко и до платы монитора ещё остаётся достаточно места для обдува(примерно 1,5 см):


По бокам корпуса примерно в 3см проходят металлические части крепления панели, однако справа для подключения монитора(самая выпирающая часть интерфейсных подключений) достаточно, остальное можно подключить и так, либо при необходимости Г-образными штекерами.

Последний раз редактировалось dimitryg; 16.12.2009 в 16:13.
dimitryg вне форума   Ответить с цитированием
Старый 25.06.2009, 17:00   #3
dimitryg
Пользователь

Аватар для dimitryg

Регистрация: 13.02.2009
Возраст: 41
Город: Москва
Регион: 77, 97, 99, 177
Машина: 2007\Hyundai\Tucson
Сообщений: 77
dimitryg is on a distinguished road
По умолчанию

Ну, вот наконец-т приехали оставшиеся части системы:
В процессе исследования цен на комплектующие появилась возможность заказать SSD диск в америке(друг там был), потому что у нас конечно совсем оборзели и стоит всё у нас в 2 раза дороже, заодно и память взял.
Прочитав статью решил всё-таки разориться на OCZ Vertex Series SATA II 2.5" SSD и не прогадал, скорость реально в разы выше, чем обычный HDD, моя система на WinXP, не резанная, со всем драйверами, со всем софтом полностью с загрузкой центрифуги занимает 35 сек. На HDD загружалась не меньше, чем за 1,5 минуты. Скорость записи также высока, всё устанавливается моментально, даж не привычно работать с такой скоростью. Память взял OCZ DDR2 PC2-6400 Blade Series

Чтобы попробовать всё дома и не возиться с аккумулятором из старого компа сделал испытательный стенд:

Замкнул перемычку, чтобы обычный блок питания включался без материнской платы и подал с него 12V и VCC+ со стационарного блока питания на M4-ATX, а уже M4-ATX питал комп, т.е. тоже самое что будет в авто. Заодно проверил исправность и режимы работы своего M4-ATX, прежде, чем ставить в машину.

Уже на стадии временных испытаний, стало понятно, что компоненты, которые я собрал являются действительно "холодными" и экономичными, несмотря на мощность. Запускал тесты, которые загружают как графическую систему, так и процессоры по самое не могу, при этом пассивный радиатор на материнке был чуть тёплый, как и рёбра кулера процессора, память вообще комнатной температуры, вообще не пойму зачем на ней радиаторы налепили. Поэтому из-за отсутствия необходимости дополнительного охлаждения заморачиваться жидкостным охлаждением, как я хотел, не буду, оставлю штатный вентилятор процессора на вход воздуха и маленький вентилятор на выход к корпусу приделаю. Всё же литера "S" в маркировке процессора делает своё дело и я не жалею что переплатил за неё лишние 3000 руб.

Отец на заводе доделывает корпус по вот таким чертежам:



А я пока настраиваю ПО, скоро комп наконец-то перекочует в машину.

Последний раз редактировалось dimitryg; 16.12.2009 в 16:23.
dimitryg вне форума   Ответить с цитированием
Старый 17.07.2009, 16:28   #4
dimitryg
Пользователь

Аватар для dimitryg

Регистрация: 13.02.2009
Возраст: 41
Город: Москва
Регион: 77, 97, 99, 177
Машина: 2007\Hyundai\Tucson
Сообщений: 77
dimitryg is on a distinguished road
По умолчанию

Итак, на заводе отец мне сделал корпус по моим чертежам:
Сам корпус:

Крышка:

Корпус в сборе:

Чтобы не колупаться с выдавливанием проставок под материнку, вырезал из старого корпуса(который был испытательным стендом) под размер кусок с проставками и закрепил её к корпусу:

Далее установил потроха в корпус, и долго и упорно выбирал разъемы, чтобы всё подключить, ну с питанием монитора всё просто, для подключения FRONT-панели материнки подошёл VGA разъем, монтаж под шлейф - ничего паять не нужно, всё надёжно фиксируется и есть возможность прикрутить его болтами. В нём 9 контактов:
2 - HHD LED
2 - PWR LED
2 - PWR Switch
2 - RESET Switch
1 - удалённое включение усилка(мне достаточно только +12V) через поддерживаемую функцию M4-ATX.
Разъём питания - я остановился на вот таком варианте, жаба задушила покупать "военные" разъёмы, думаю это излишне, я просто дополнительно просверлил в вилке отверстия под болтики - ими можно будет его надёжно зафиксировать. Хотя в нём непросто закрепить провода питания компа сечением 2,5мм.
Вот что получилось:





Осталось сделать 2 планки крепления корпуса к панели и всё будет замечательно! Умные корейцы в моём Туссане наделали дополнительные отверстия, перекрутив вышеописанную полочку на эти дырки - получаем отличную полку для удержания корпуса, таким образом и крепятся штатные 2DIN устройства, полочка просто спускается ниже!

Последний раз редактировалось dimitryg; 16.12.2009 в 16:35.
dimitryg вне форума   Ответить с цитированием
Старый 28.07.2009, 15:28   #5
dimitryg
Пользователь

Аватар для dimitryg

Регистрация: 13.02.2009
Возраст: 41
Город: Москва
Регион: 77, 97, 99, 177
Машина: 2007\Hyundai\Tucson
Сообщений: 77
dimitryg is on a distinguished road
По умолчанию

Итак, с радостью для себя, сообщаю что установка компа закончена. Планки я сделал из того же алюминиевого порожка, что использовался в монтаже монитора, в общем вот так закрепил корпус в месте, где размещается штатная 2DIN магнитола:

Смотрится колхозно, но этого ничего не будет видно, поэтому я не заморачивался на красоту, а постарался сделать всё максимально надёжно, все болтики закручены с гроверами, все разъёмы зафиксированы болтами. Сам корпус плотно прижат к силовой балке.

Самое интересное, я уже был морально готов к борьбе с шумами(пока что используется встроенная в мать звукашка на чипе от Realtek), однако при включении зажигания нет не единого звука - до фирменного приветствия Windows абсолютная тишина, впрочем как и после заводки двигателя! Подключал питание компа напрямую к аккумулятору, аккустическими проводами 4мм2(около 2,5 мм в диаметре) через 20А предохранитель. Земля усилка, на который идёт сигнал через всю машину подключена в багажнике к штатному "земляному" болту. Как видите земля компа и усилка не в одной точке, однако при этом никаких шумов, даже на максимальной громкости нет!

В общем наслаждаюсь проделанной работой, всем удачи!


Последний раз редактировалось dimitryg; 16.12.2009 в 17:42.
dimitryg вне форума   Ответить с цитированием
Старый 30.12.2009, 14:20   #6
dimitryg
Пользователь

Аватар для dimitryg

Регистрация: 13.02.2009
Возраст: 41
Город: Москва
Регион: 77, 97, 99, 177
Машина: 2007\Hyundai\Tucson
Сообщений: 77
dimitryg is on a distinguished road
По умолчанию

Когда своровали магнитолу, остался пульт JVC RM-RK39. Хотел было купить приёмник IRLink, но те кто умеют держать(не более того) паяльник в руках, то не тратьте 2000, а за 200 руб. вы сами легко сделаете приёмник для любого ИК пульта от практически любой магнитолы!
Вот тут всё расписано до мелочей! У меня получилось, только сам ИК приёмник я вынес немного на проводе, т.к. место установки коробочки с платой и ИК приёмника было разнесено.
В Hyundai Tucson в подрулевой с левой стороны много пустого место, туда и разместил коробочку, ну а раз пульт у меня под правую руку, то приёмник разместил поближе к пульту под ключём зажигания. Хотя пульт ловит стабильно хоть где размещай этот приёмник.
Вот что получилось:



__________________
Монитор - Lilliput 889GL-NP/C/T, Проц - Intel Core2Quad Q8200S Box, Мать - Zotac GeForce 9300 ITX WiFi,
SSD - OCZ Vertex Series SATA II 2.5" SSD 60GB - OCZSSD2-1VTX60G, БП - M4-ATX, Корпус - самодельный, GPS - Navilock USB GPS-Stick NL-601US
Мой проект
dimitryg вне форума   Ответить с цитированием
Старый 30.12.2009, 16:58   #7
kostrulka
Новый Пользователь

Аватар для kostrulka

Регистрация: 27.10.2009
Регион: 61
Сообщений: 28
kostrulka is on a distinguished road
По умолчанию

Четко все сделано
__________________
Мой проект: eee-fiesta http://pccar.ru/showthread.php?t=10857
kostrulka вне форума   Ответить с цитированием
Старый 30.12.2009, 23:22   #8
Alex-NN
Гуру

Аватар для Alex-NN

Регистрация: 11.05.2008
Возраст: 55
Город: Дзержинск
Регион: 52
Машина: Nissan Almera N16
Сообщений: 1,015
Alex-NN has a spectacular aura aboutAlex-NN has a spectacular aura about
По умолчанию

Красивый инсталл!
Брутальный корпус системника!
Alex-NN вне форума   Ответить с цитированием
Старый 31.12.2009, 00:46   #9
LI()n
Творец LeoCar'a

Аватар для LI()n

Регистрация: 28.03.2007
Город: Москва
Регион: 77, 97, 99, 177
Машина: LeoCar GT-Four Turbo и Рыжий Элемент
Сообщений: 747
LI()n is a jewel in the roughLI()n is a jewel in the roughLI()n is a jewel in the rough
По умолчанию

Даа, корпус порадовал Добротный такой, качественный и с полным учетом особенностей авто!
LI()n вне форума   Ответить с цитированием
Старый 12.01.2010, 15:39   #10
dimitryg
Пользователь

Аватар для dimitryg

Регистрация: 13.02.2009
Возраст: 41
Город: Москва
Регион: 77, 97, 99, 177
Машина: 2007\Hyundai\Tucson
Сообщений: 77
dimitryg is on a distinguished road
По умолчанию

Спасибо, за комментарии, тут в морозы комп не включился, ну, думал как обычно отогреется и включится, но нет он больше не включился, точнее питание включается, а вывод изображения и загрузки не происходит, вынул всё, долго искал в чём причина, в общем похоже где-то был каратыш материнки и корпуса, проложил изоляционную прокладку дополнительно(хотя у меня материнка приподнята над корпусом). Но я обратил внимание, что в месте крепления штатного кулера проца, возник прогиб, причём некислый такой, походу этим местом на морозе могло что-то касаться. Точно так и не понял, но после этого комп заработал, потестирую его на балконе.

Обнаружился ещё один косяк: монитор при включении камеры заднего вида стал показывать разноцветные вертикальные полосы, шириной в один пиксел, причём полосы "бегают", думал камера заглючила, а нифига, когда снял - выяснилось что это монитор так показывает, и на Video2(куда камера подключена, подключил цифровой фотик в режиме видео), и на Video1 и вообще без источника. В общем работает только PC вход.
__________________
Монитор - Lilliput 889GL-NP/C/T, Проц - Intel Core2Quad Q8200S Box, Мать - Zotac GeForce 9300 ITX WiFi,
SSD - OCZ Vertex Series SATA II 2.5" SSD 60GB - OCZSSD2-1VTX60G, БП - M4-ATX, Корпус - самодельный, GPS - Navilock USB GPS-Stick NL-601US
Мой проект
dimitryg вне форума   Ответить с цитированием
Ответ


Здесь присутствуют: 1 (пользователей: 0 , гостей: 1)

Опции темы Поиск в этой теме
Поиск в этой теме:

Расширенный поиск

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.



Часовой пояс GMT +4, время: 03:57.


Работает на vBulletin® версия 3.8.4.
Copyright ©2000 - 2024, Jelsoft Enterprises Ltd.
Перевод: zCarot
